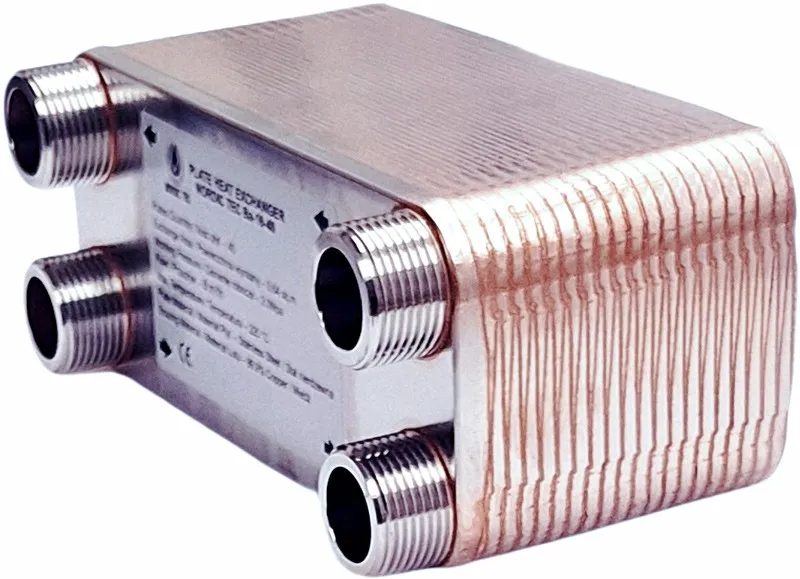

Wymiennik ciepła Ba-16-40 30-50kW 1"

Ba-16-40 — najważniejsze informacje

Ba-16-40 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 30 do 50 kW, z przyłączami 1 cala i konstrukcją 40 płyt, sprawdza się w instalacjach CO, CWU oraz przy rozdzielaniu układów grzewczych o różnych parametrach pracy.

• Moc grzewcza: 30 do 50 kW
• Liczba płyt: 40
• Przyłącza: 4x 1 cala
• Zastosowanie: CO, CWU, ogrzewanie podłogowe, separacja układu otwartego od zamkniętego

To urządzenie dla osób, które chcą skutecznie oddzielić dwa obiegi i zachować sprawne przekazywanie ciepła przy przepływie do 8 m3/h.

Specyfikacja techniczna wymiennika Ba-16-40

Model	Ba-16-40
Moc grzewcza	30 do 50 kW
Liczba płyt	40
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,640 m²
Maks. przepływ	8 m³/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testu	40 bar
Maks. temperatura pracy	+230°C
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-16-40?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielić instalacje pracujące w innych warunkach ciśnienia lub temperatury. Ten płytowy wymiennik ciepła znajduje zastosowanie w układach CO i CWU, przy współpracy z ogrzewaniem podłogowym oraz tam, gdzie trzeba oddzielić układ otwarty od zamkniętego.

Korzyści w praktyce

Separacja obiegów ułatwia modernizację instalacji i poprawia bezpieczeństwo pracy całego systemu.

Typowe zastosowania

Model jest odpowiedni do kominka z płaszczem wodnym, instalacji grzejnikowych i obiegów niskotemperaturowych.

Model Ba-16-40 ma 40 płyt, moc grzewczą 30 do 50 kW, przyłącza 4x 1 cala, maksymalny przepływ 8 m3/h, ciśnienie robocze do 20 bar i temperaturę pracy do +230°C. Korpus wykonano ze stali nierdzewnej 316L, a połączenia płyt zrealizowano przez lutowanie miedzią 99,9% Cu.

Zasada działania i budowa wymiennika Ba-16-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i wymieniają energię cieplną przez ich powierzchnię, bez bezpośredniego kontaktu ze sobą. Taki układ pozwala zachować separację obiegów i jednocześnie efektywnie przekazywać ciepło.

Z czego składa się urządzenie?

Konstrukcja opiera się na pakiecie 40 płyt ze stali nierdzewnej 316L, lutowanych miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 1 cala oraz powierzchnia wymiany 0,640 m².

Schemat podłączenia i montaż w instalacji wymiennika Ba-16-40

Wytyczne montażowe

• Najlepszą sprawność uzyskuje się przy podłączeniu przeciwprądowym.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w obiegu.
• W instalacji przydają się zawory odcinające i odpowietrzenie dla łatwiejszego uruchomienia oraz serwisu.
• Pompy obiegowe należy dobrać do wymaganego przepływu i oporów instalacji.

Przykłady konfiguracji CO i CWU

Model może pracować między źródłem ciepła a obiegiem grzejnikowym, podłogówką lub przy rozdzieleniu układu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-16-40 do instalacji?

Kluczowe parametry doboru

• Moc źródła ciepła: 30 do 50 kW
• Przepływ: do 8 m3/h
• Przyłącza: 4x 1 cala
• Ciśnienie robocze: do 20 bar
• Wymagana separacja obiegów i różnica temperatur w instalacji

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany albo większego zapasu wydajności przy niskich temperaturach pracy.

Najczęstsze pytania

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić instalacje pracujące w innych warunkach ciśnienia i temperatury. To częste rozwiązanie w CO, CWU, podłogówce i przy separacji układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa strumienie medium. Media płyną po przeciwnych stronach płyt, dlatego ciepło przechodzi skutecznie, ale obiegi się nie mieszają. W tym modelu płyty wykonano ze stali nierdzewnej i zlutowano miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować dwa obiegi instalacyjne. Dotyczy to modernizacji CO, współpracy z kominkiem z płaszczem wodnym, zasilania podłogówki lub sytuacji, gdy układy pracują przy innych parametrach.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i parametrach instalacji. W tym modelu zakres mocy wynosi 30 do 50 kW, a maksymalny przepływ 8 m3/h. Znaczenie mają też średnica przyłączy 1 cala oraz wymagana separacja obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Z ogrzewaniem podłogowym może współpracować, jeśli parametry przepływu i temperatury w instalacji są właściwie dobrane. W przypadku pomp ciepła dobór wymaga szczególnej ostrożności, bo takie źródła często potrzebują większej powierzchni wymiany. Przed zakupem warto porównać wymagania całego układu z parametrami modelu.
