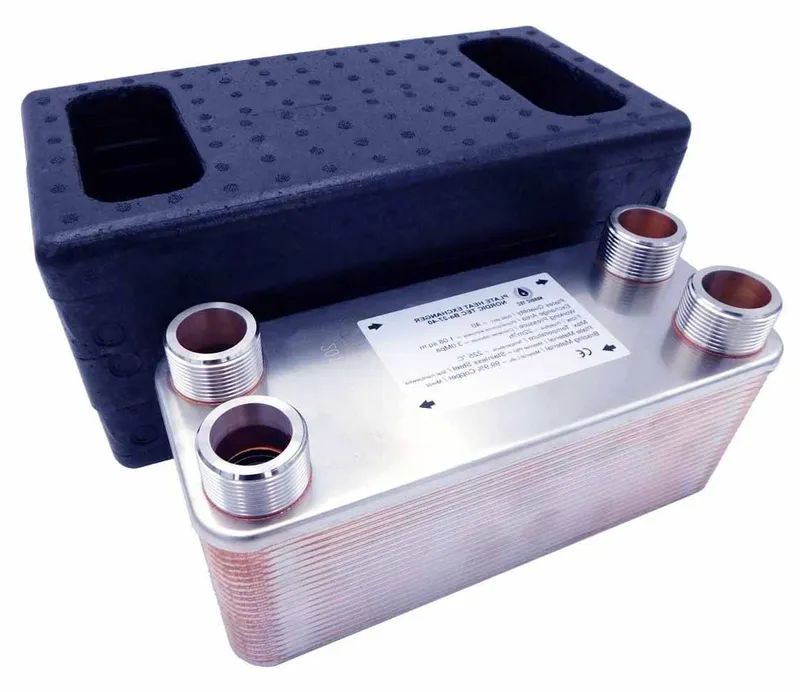

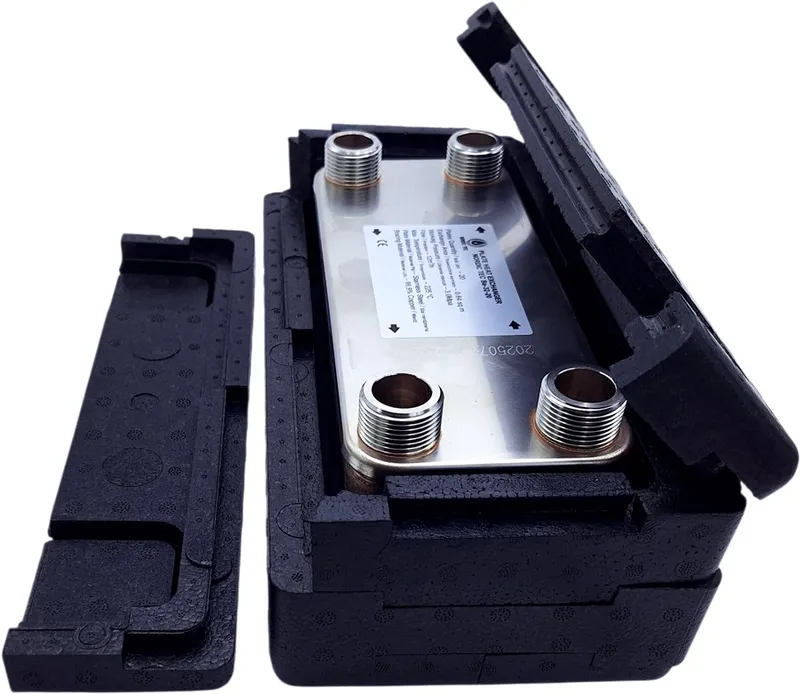

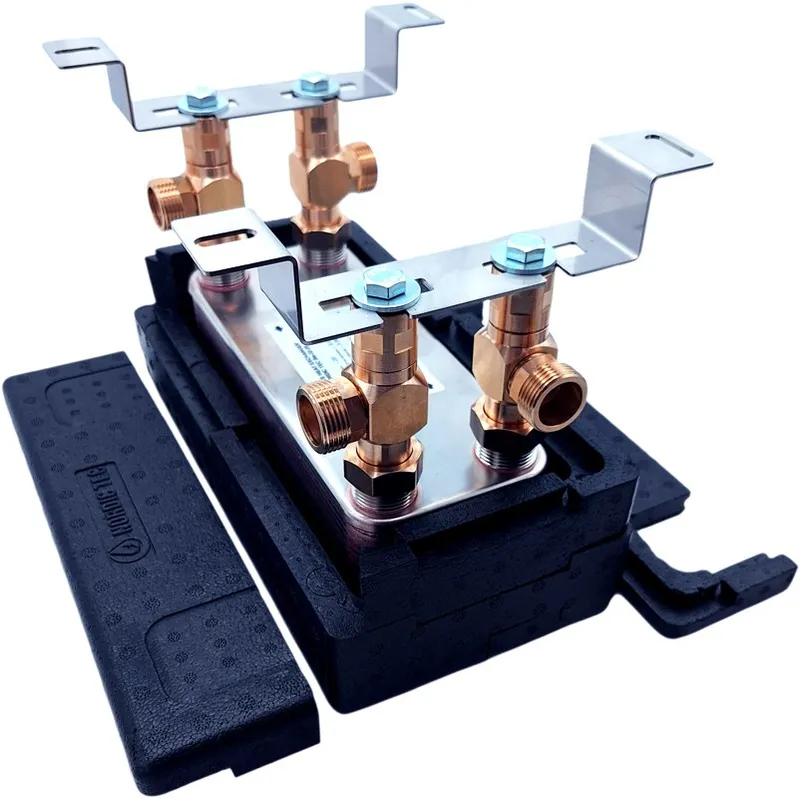

Wymiennik ciepła Ba-32-30 1" 30-65kW

Ba-32-30 — najważniejsze informacje

Ba-32-30 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 30 do 65 kW. Model z 30 płytami, przyłączami 1" i powierzchnią wymiany 0,960 m² sprawdza się w instalacjach CO, z pompami ciepła, kolektorami oraz w układach wymagających separacji obiegów.

• Moc grzewcza: 30 do 65 kW
• Liczba płyt: 30
• Przyłącza: 1"
• Zastosowanie: CO, pompy ciepła, kolektory, rozdzielenie obiegów

To urządzenie dla instalacji, w których trzeba skutecznie przekazać ciepło między dwoma mediami, zachowując ich pełną separację. Kompaktowa konstrukcja, przepływ do 12 m3/h i ciśnienie robocze do 30 bar ułatwiają dobór do wielu układów grzewczych i chłodniczych.

Specyfikacja techniczna wymiennika Ba-32-30

Model	Ba-32-30
Moc grzewcza	30 do 65 kW
Liczba płyt	30
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,960 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C

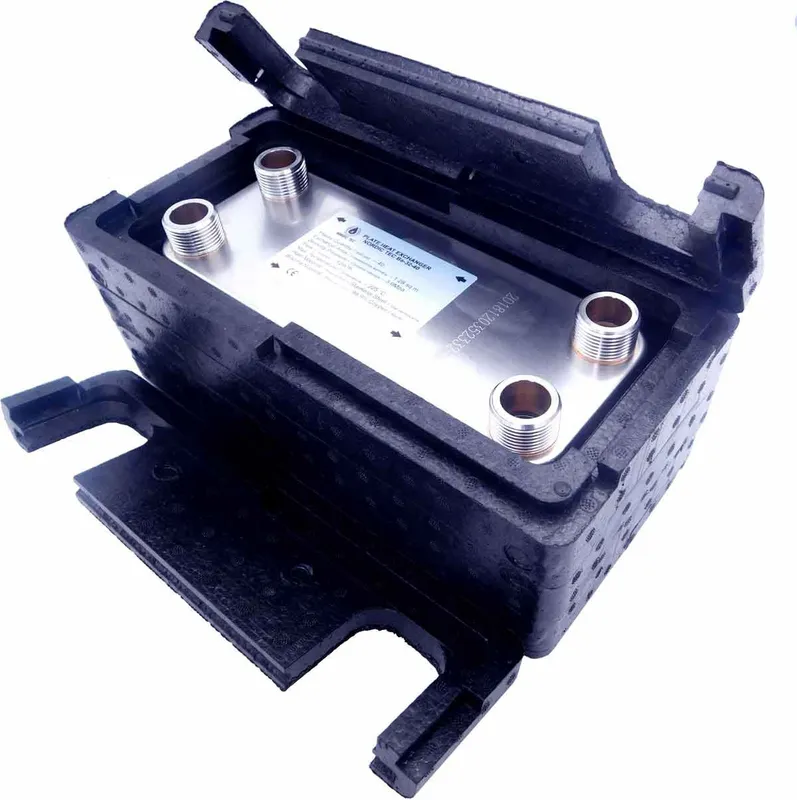

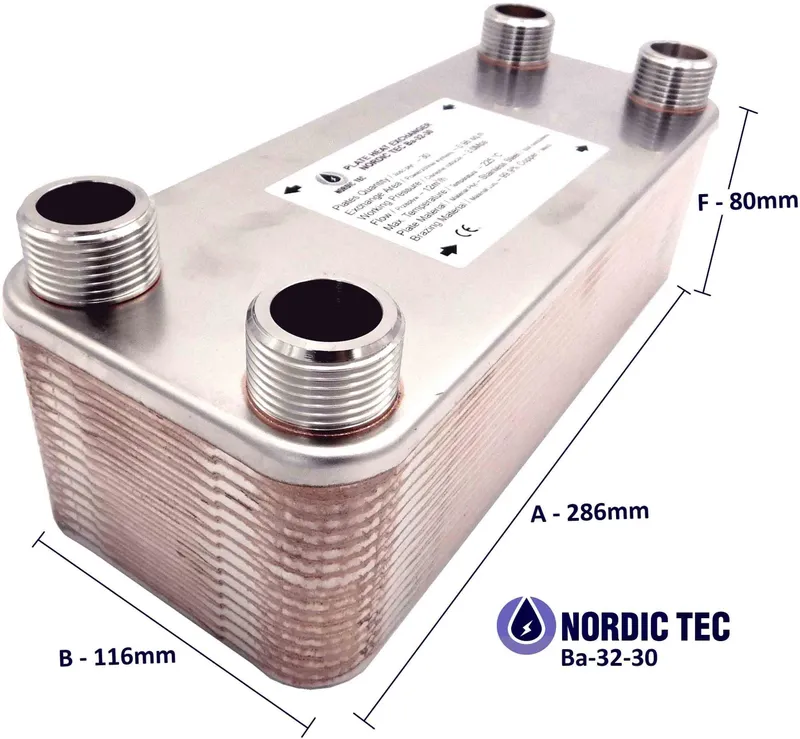

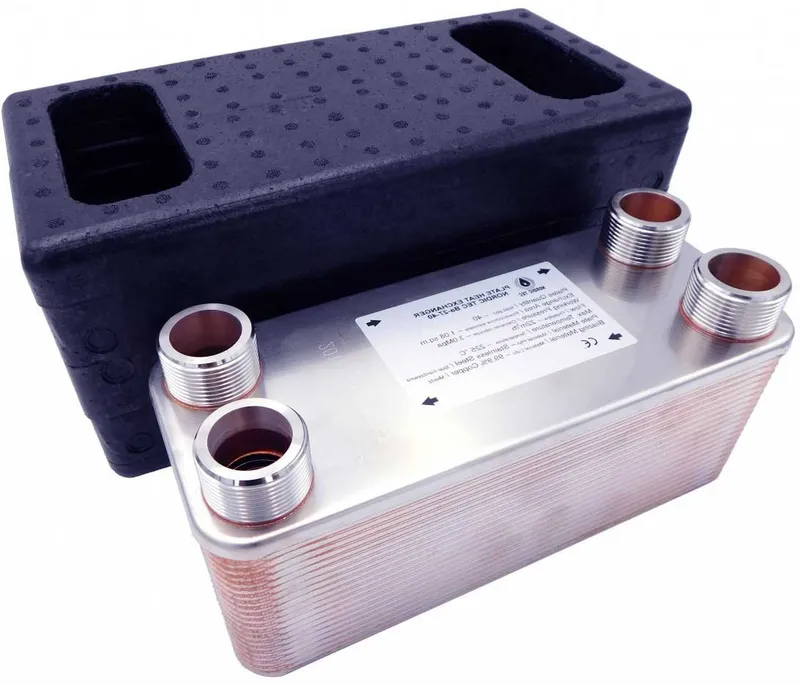

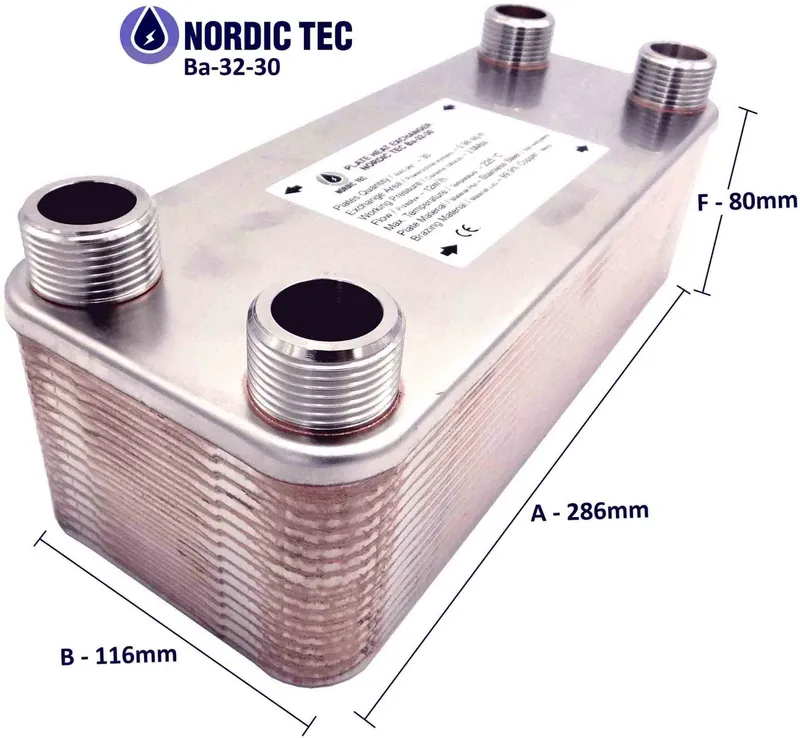

Wymiary	286 × 116 mm
Grubość	80 mm
Masa	5,5 kg
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-30?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala oddzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją odbiorczą o innych parametrach pracy. Ten płytowy wymiennik ciepła pomaga utrzymać sprawną wymianę energii przy małych gabarytach i stabilnej pracy instalacji.

Typowe zastosowania

Model znajduje zastosowanie w instalacjach CO, układach z pompą ciepła, przy kolektorach słonecznych, w ogrzewaniu hal z nagrzewnicami oraz przy podłączaniu budynków do sieci ciepłowniczej. Może pracować także w układach chłodniczych i modernizowanych systemach grzewczych.

Najważniejsze dane techniczne tego modelu obejmują moc 30 do 65 kW, 30 płyt oraz przyłącza 1". W praktyce oznacza to wymiennik do instalacji wymagających solidnej powierzchni wymiany, przepływu do 12 m3/h i pracy przy ciśnieniu roboczym do 30 bar oraz temperaturze do +230°C.

Zasada działania i budowa wymiennika Ba-32-30

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Taki układ zapewnia skuteczną wymianę ciepła i jednocześnie zachowuje rozdzielenie obiegów, co jest istotne w instalacjach o różnych parametrach pracy.

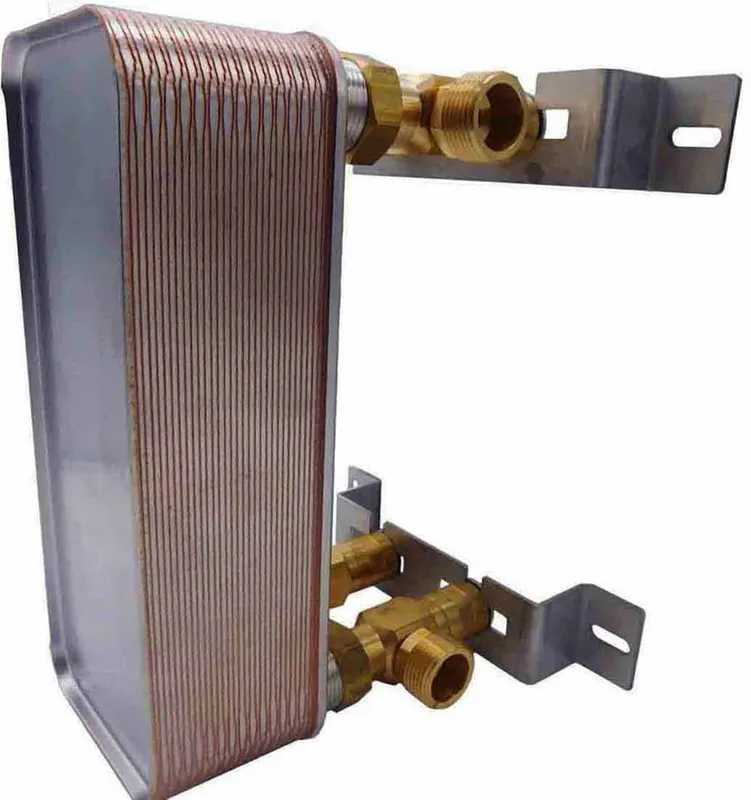

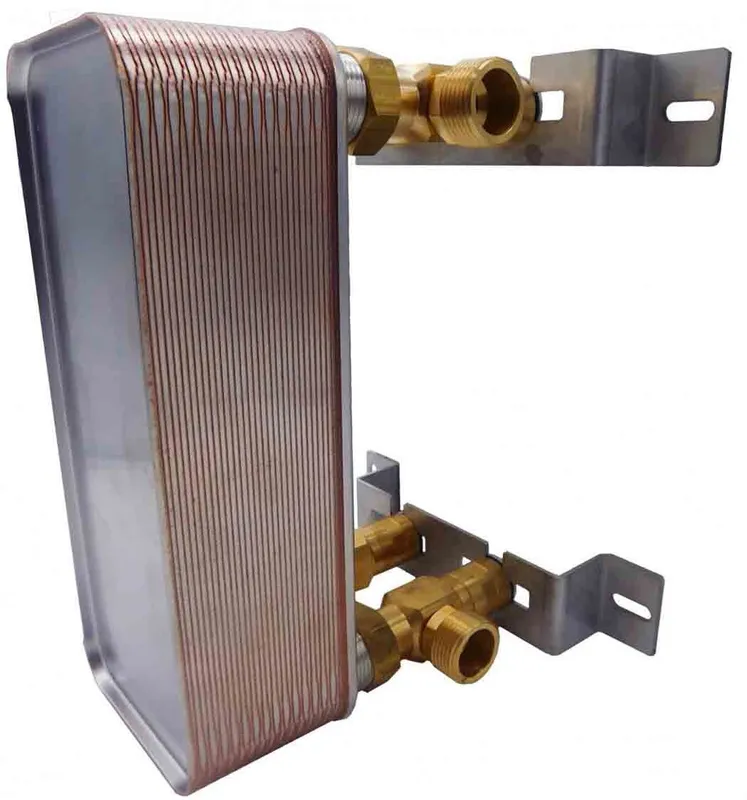

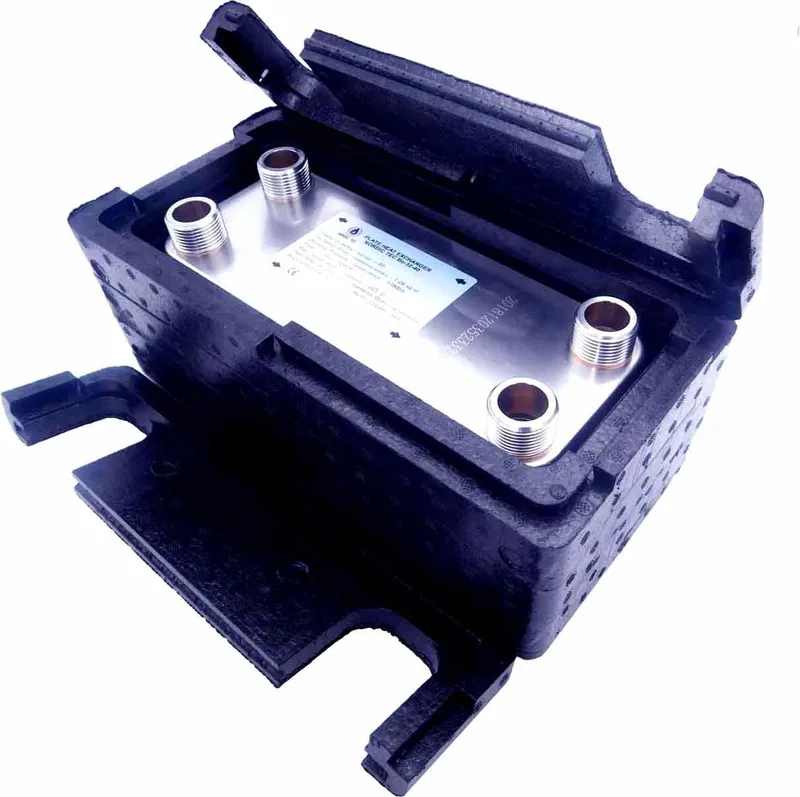

Z czego składa się urządzenie?

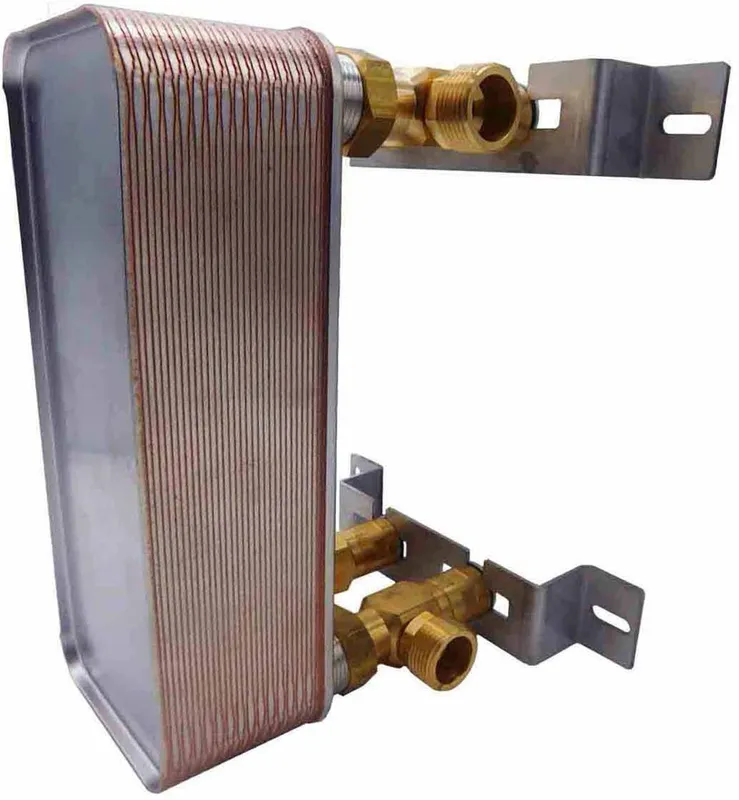

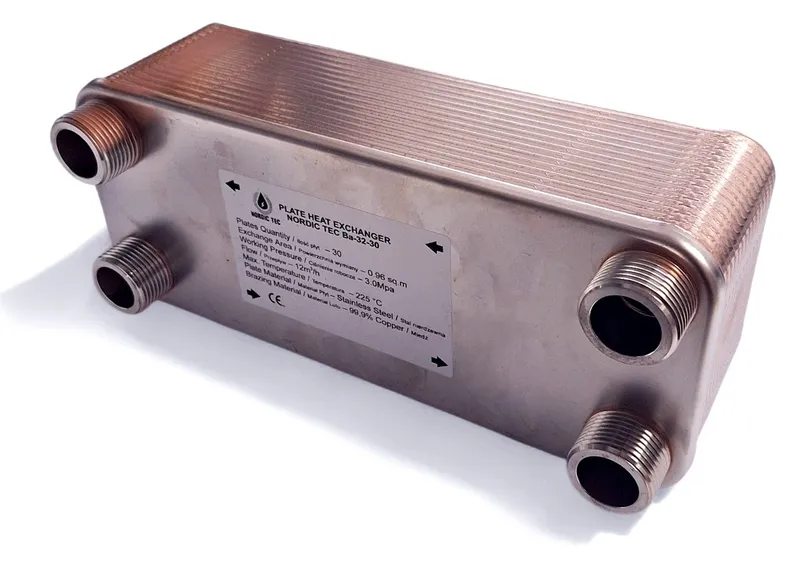

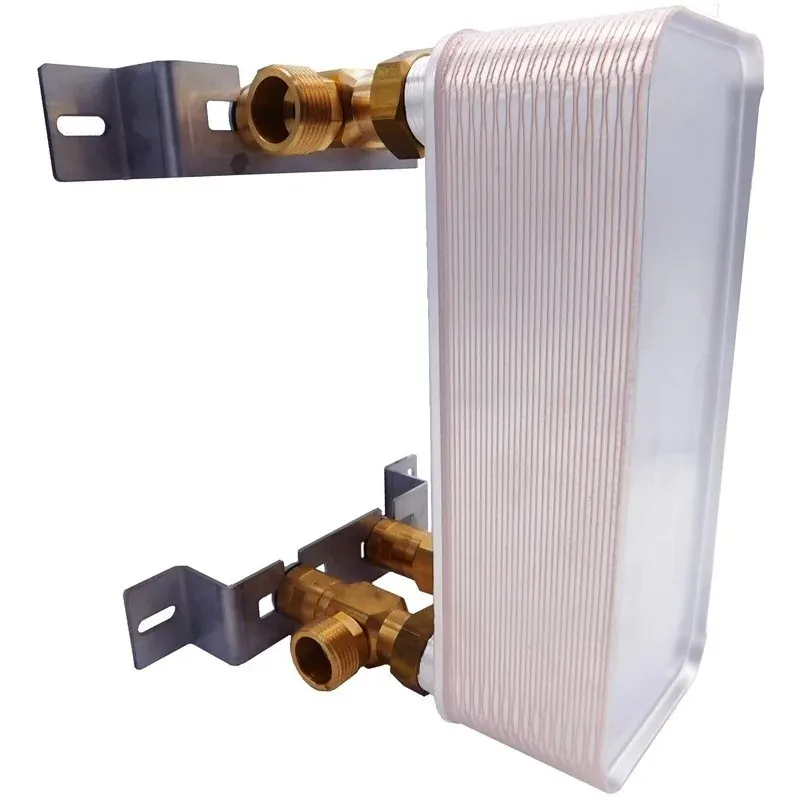

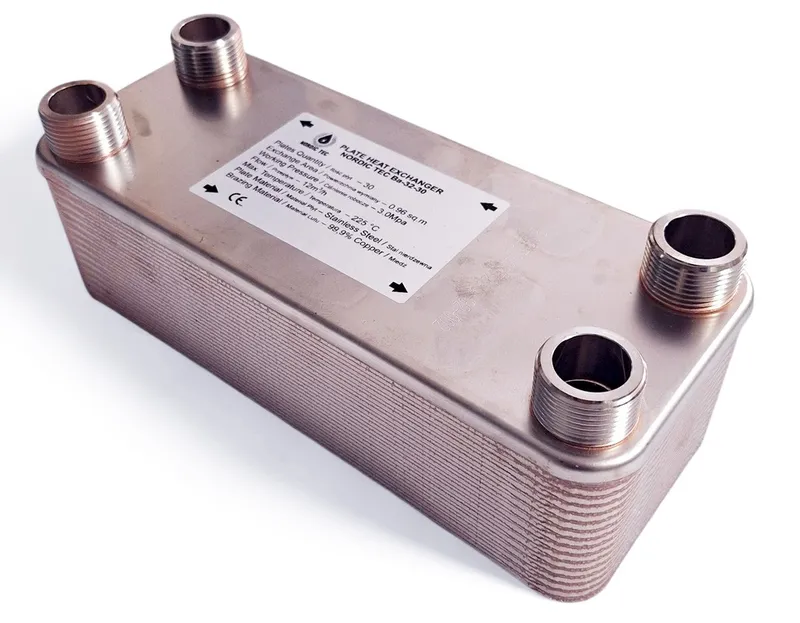

Konstrukcja opiera się na 30 płytach ze stali nierdzewnej 316L, połączonych metodą lutowania miedzią 99,9% Cu. Odpowiednio wyprofilowane płyty wspierają przepływ turbulentny, a króćce 1" ułatwiają włączenie wymiennika w obieg instalacyjny.

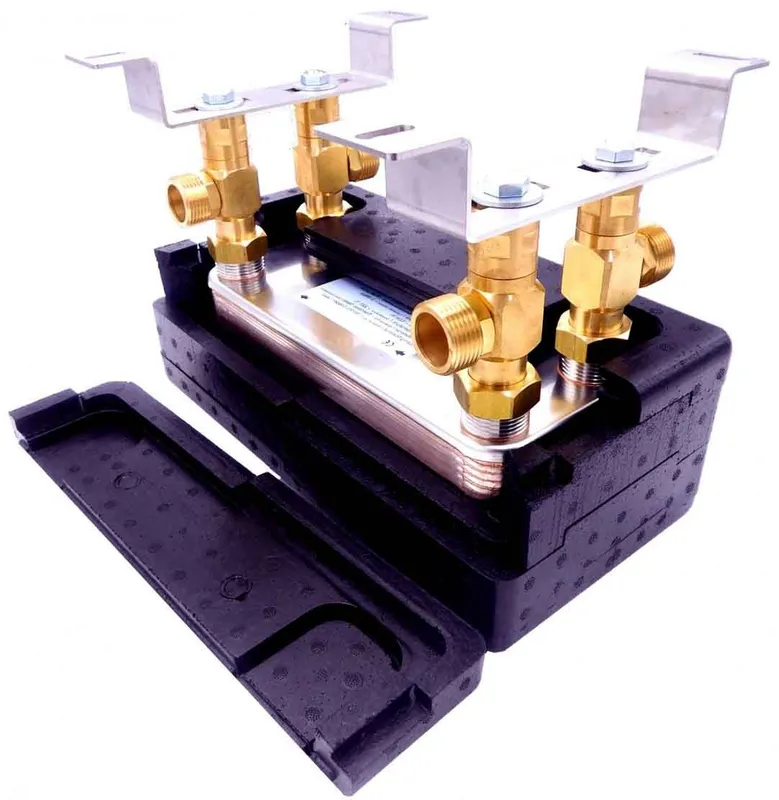

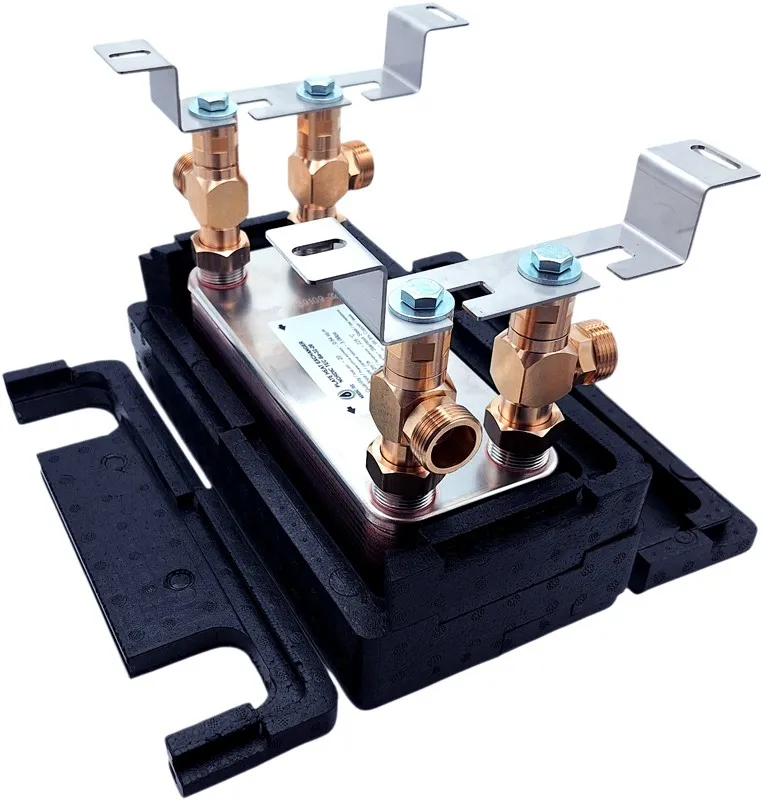

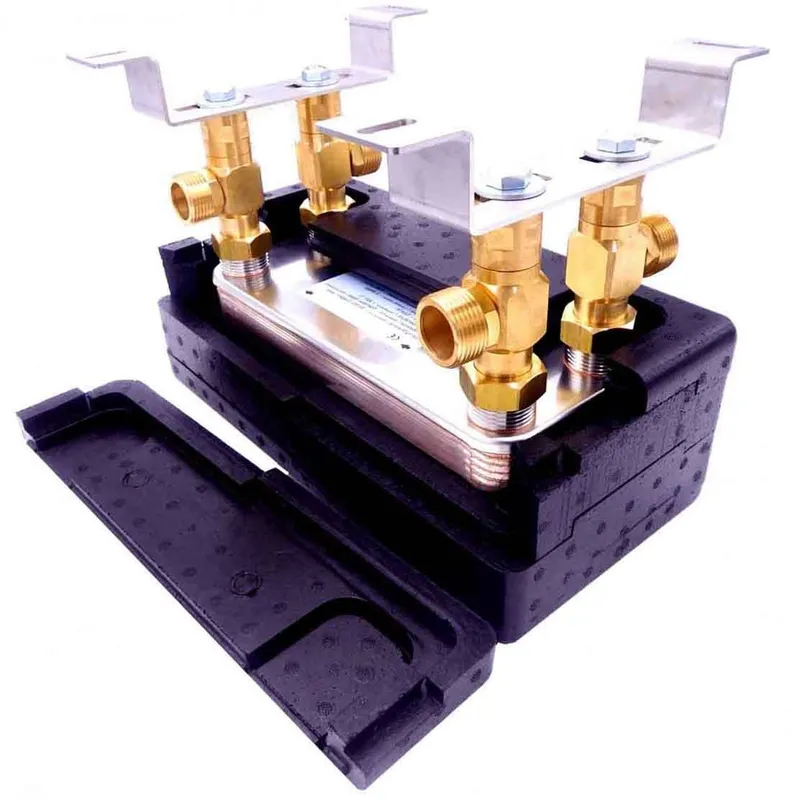

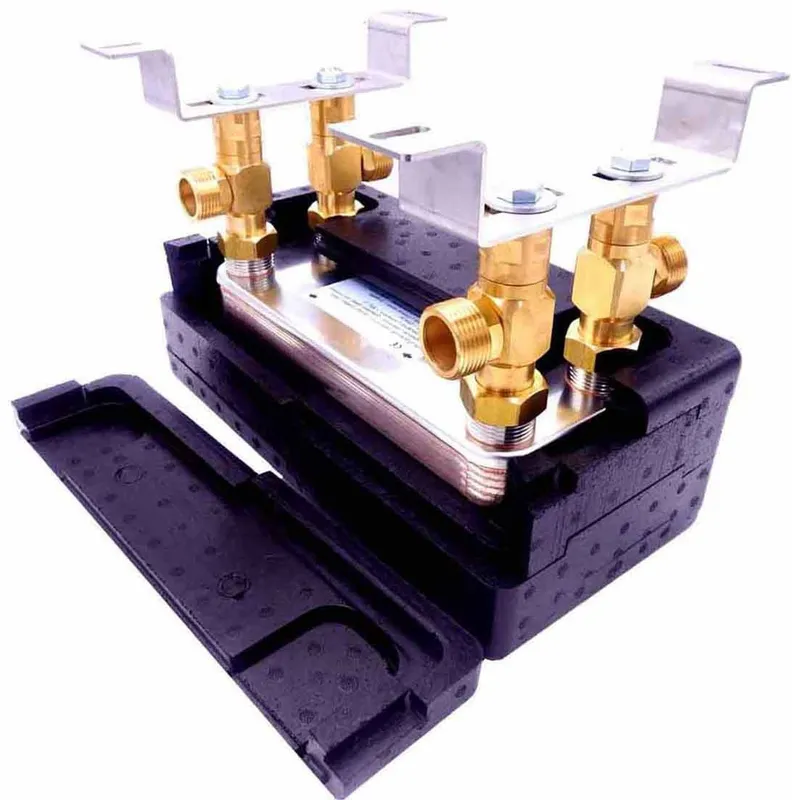

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-30

Wytyczne montażowe

• Oba obiegi należy podłączyć tak, aby zapewnić prawidłowy przepływ przez wymiennik.
• Przed urządzeniem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach płyt.

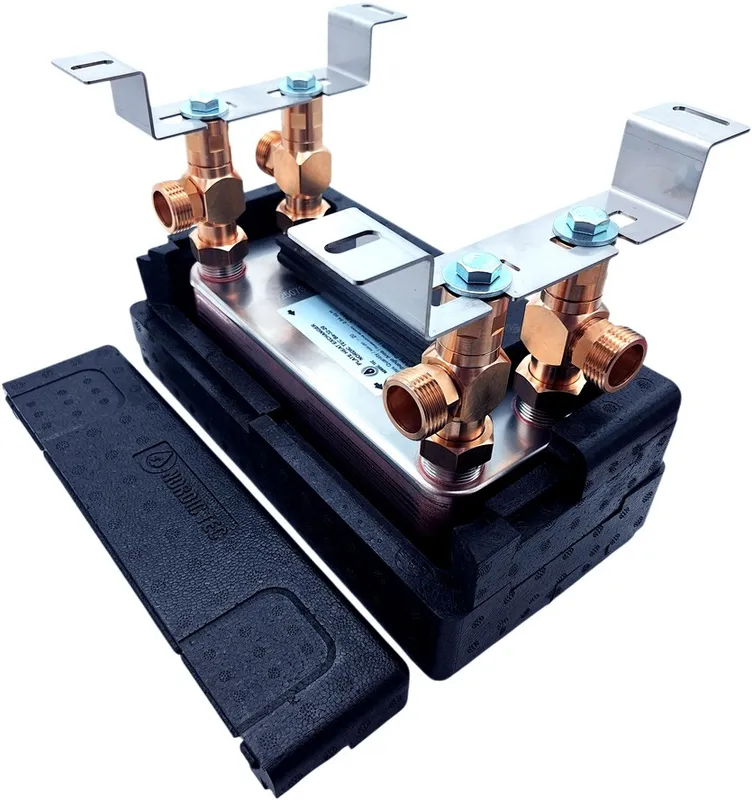

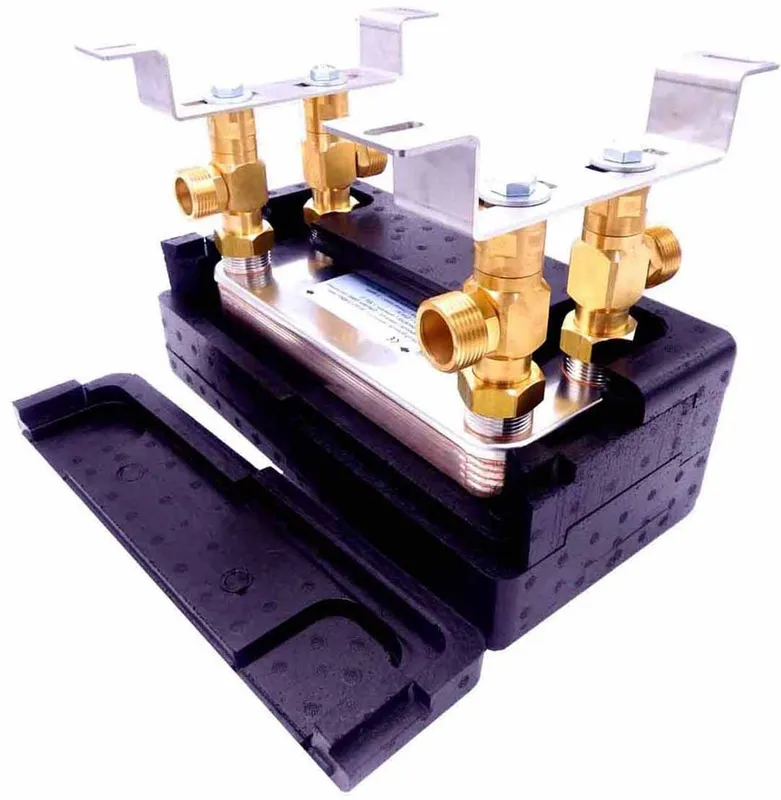

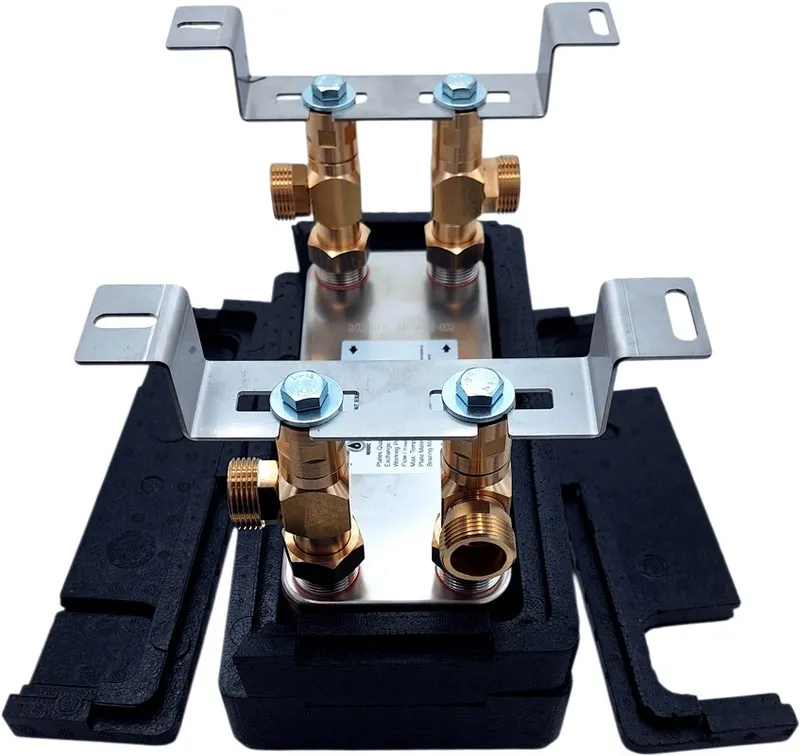

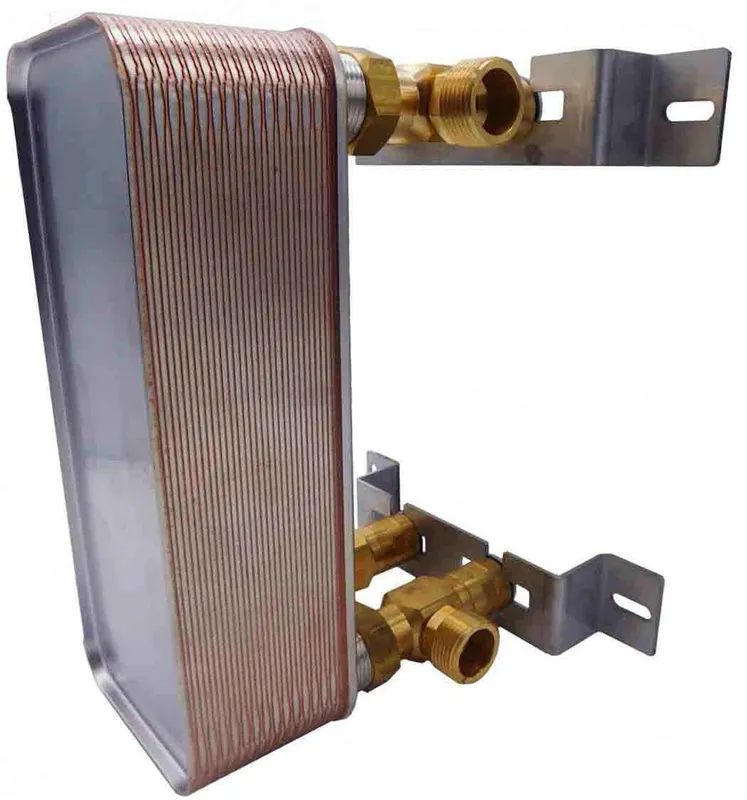

• W instalacji przydają się zawory odcinające i elementy odpowietrzające.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu i oporów układu.

Przykłady konfiguracji CO i CWU

Model może pracować między pompą ciepła a instalacją CO, między źródłem ciepła a obiegiem odbiorczym lub do rozdzielenia układu otwartego od zamkniętego. Sprawdzi się także tam, gdzie jeden obieg pracuje z innym medium niż drugi.

Jak dobrać wymiennik Ba-32-30 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: 30 do 65 kW.
• Sprawdź wymagany przepływ: do 12 m3/h.
• Uwzględnij średnicę przyłączy: 1".
• Porównaj dopuszczalne ciśnienie robocze i temperaturę pracy z parametrami instalacji.
• Weź pod uwagę rodzaj medium i potrzebę separacji obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większej powierzchni wymiany albo mniejszych strat temperaturowych. Jeśli układ pracuje blisko górnych parametrów modelu, bezpieczniej dobrać wariant z większą liczbą płyt.

Najczęstsze pytania

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji i połączyć źródło ciepła z obiegiem odbiorczym. To typowe rozwiązanie dla CO, pomp ciepła i układów modernizowanych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same media pozostają oddzielone. Taka konstrukcja zapewnia wysoką sprawność wymiany przy kompaktowych wymiarach.

Kiedy stosować wymiennik płytowy?

Warto go stosować, gdy potrzebna jest separacja obiegów lub współpraca instalacji o różnych parametrach. Dotyczy to między innymi układu otwartego i zamkniętego, pomp ciepła czy rozbudowy istniejącego CO. To także dobre rozwiązanie w układach chłodniczych.

Jak dobrać moc wymiennika ciepła?

Dobór opiera się przede wszystkim na mocy źródła i wymaganym przepływie. Dla tego modelu trzeba odnieść projekt instalacji do zakresu 30 do 65 kW oraz przepływu do 12 m3/h. Znaczenie mają też temperatura pracy, przyłącza 1" i wymagane ciśnienie robocze.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z danymi modelu. Trzeba porównać moc, przepływ, temperatury oraz sposób rozdzielenia obiegów. Jeśli układ mieści się w tych założeniach, wymiennik może być elementem takiej konfiguracji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
