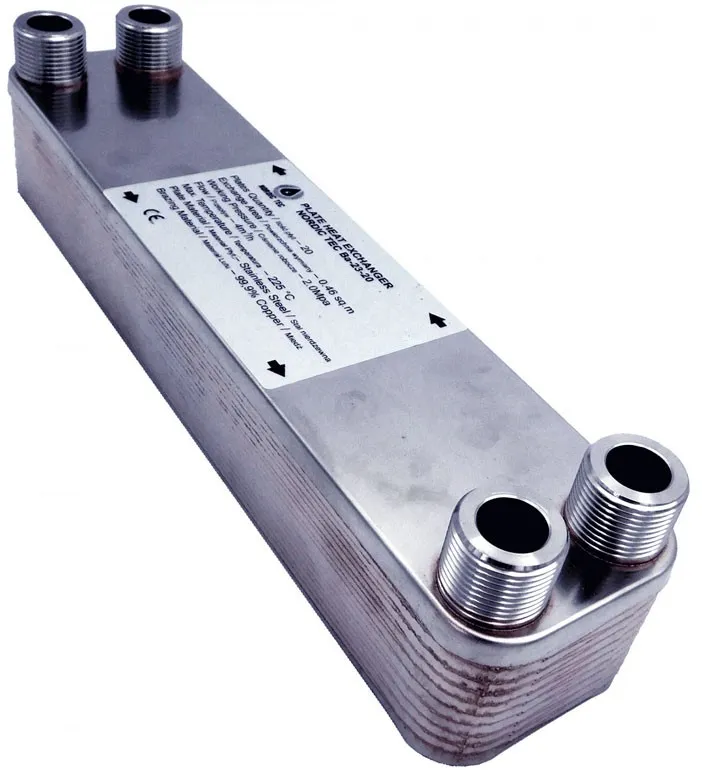

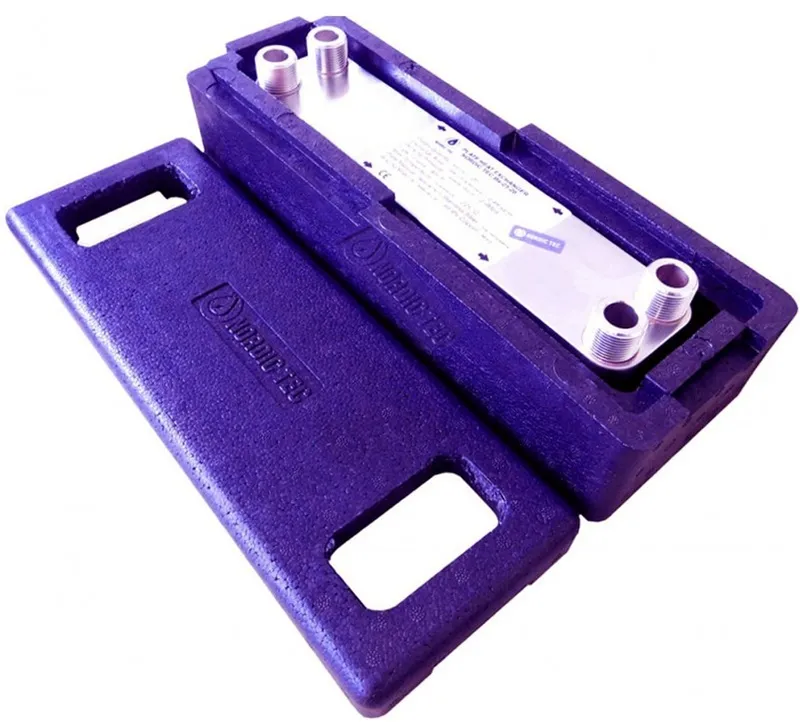

Wymiennik ciepła Ba-23-20 3/4" 10-25kW

Ba-23-20 — najważniejsze informacje

Ba-23-20 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji CO i CWU o mocy 10 do 25 kW. Model z przyłączami 3/4" i pakietem 20 płyt sprawdza się tam, gdzie liczy się separacja układów, stabilna praca i dobra powierzchnia wymiany 0,460 m².

• Moc grzewcza: 10 do 25 kW
• Liczba płyt: 20
• Przyłącza: 4 x 3/4"
• Zastosowanie: CO, CWU, rozdzielenie układu otwartego i zamkniętego, instalacje grzewcze i chłodzenie ciecz-ciecz

To wymiennik dla użytkowników, którzy chcą bezpiecznie oddzielić dwa obiegi i skutecznie przekazywać ciepło w kompaktowej instalacji.

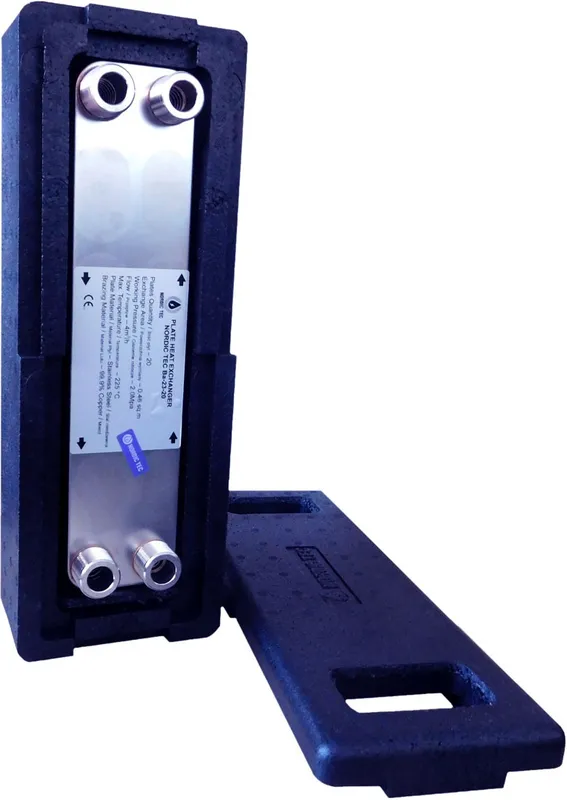

Specyfikacja techniczna wymiennika Ba-23-20

Model	Ba-23-20
Moc grzewcza	10 do 25 kW
Liczba płyt	20
Przyłącza	4 x 3/4"
Powierzchnia wymiany ciepła	0,460 m²
Maks. przepływ	4 m³/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testowe	40 bar

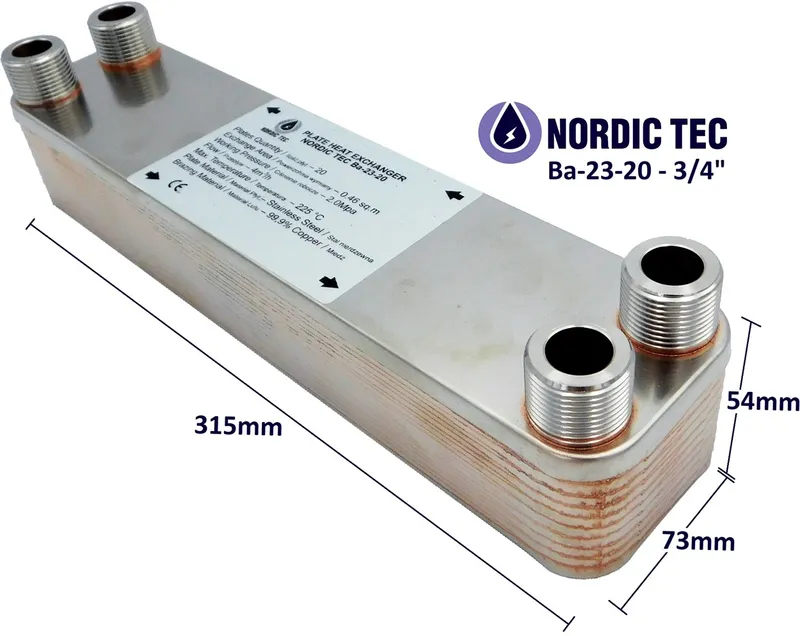

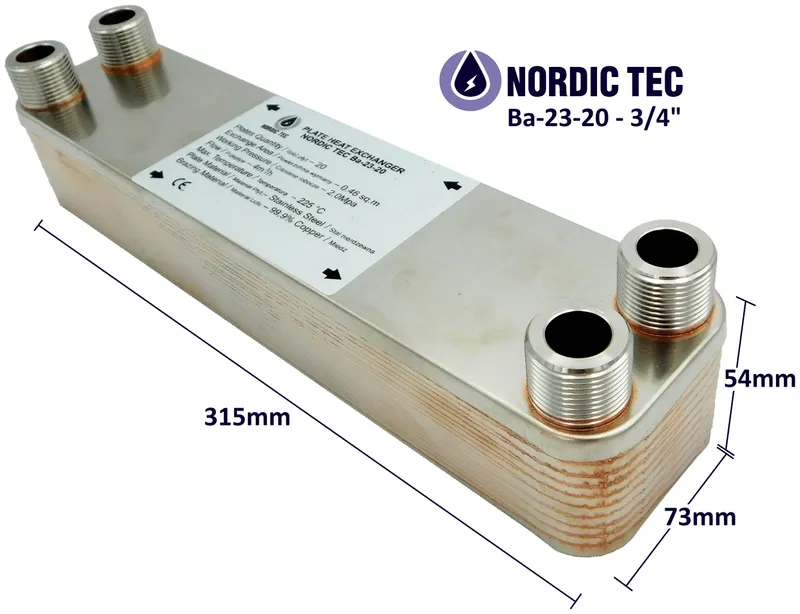

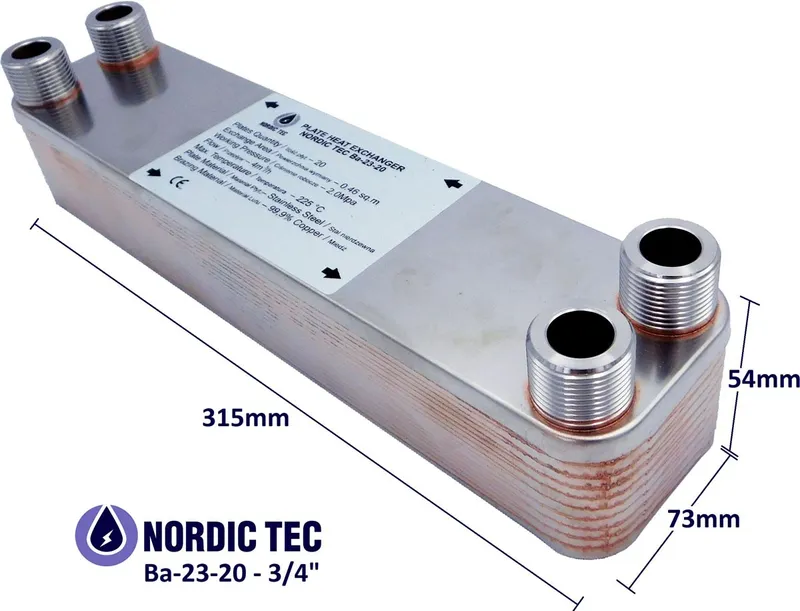

Wymiary	315 x 73 x 53 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-23-20?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie trzeba odseparować różne części instalacji. Ten płytowy wymiennik ciepła można stosować w układach CO i CWU, przy kominku z płaszczem wodnym, kotle, zasobniku ciepłej wody czy instalacji solarnej. Nadaje się także do chłodzenia ciecz-ciecz oraz do rozdzielenia układu otwartego od zamkniętego. W praktyce jest przeznaczony głównie do klasycznych źródeł ciepła pracujących na standardowych parametrach zasilania.

Korzyści w praktyce

Separacja obiegów poprawia bezpieczeństwo instalacji i ułatwia łączenie różnych źródeł ciepła.

Typowe zastosowania

CO, CWU, kominki z płaszczem wodnym, kotły grzewcze, instalacje solarne oraz układy chłodnicze między cieczami.

Model Ba-23-20 ma 20 płyt, powierzchnię wymiany 0,460 m² i obsługuje maksymalny przepływ 4 m3/h. Maksymalne ciśnienie robocze wynosi 20 bar, a ciśnienie testowe 40 bar, co ułatwia dobór do typowych instalacji ciecz-ciecz z przyłączami 3/4".

Zasada działania i budowa wymiennika Ba-23-20

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Dzięki temu obiegi pozostają hydraulicznie oddzielone, a wymiana ciepła zachodzi szybko i efektywnie.

Z czego składa się urządzenie?

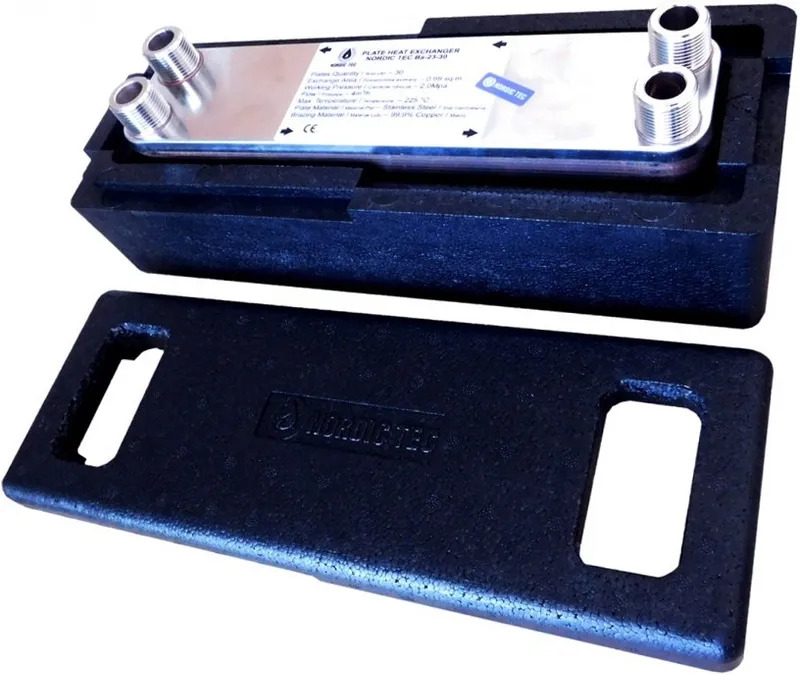

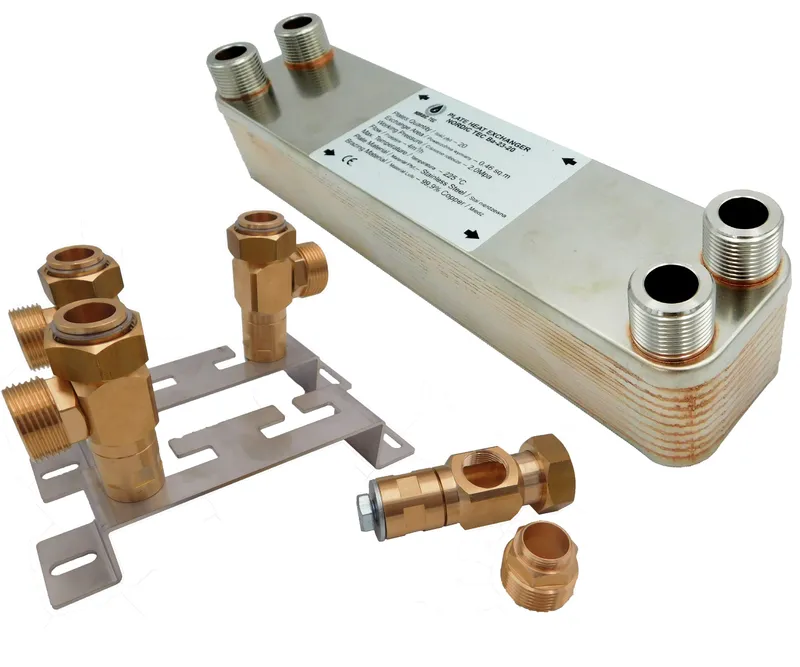

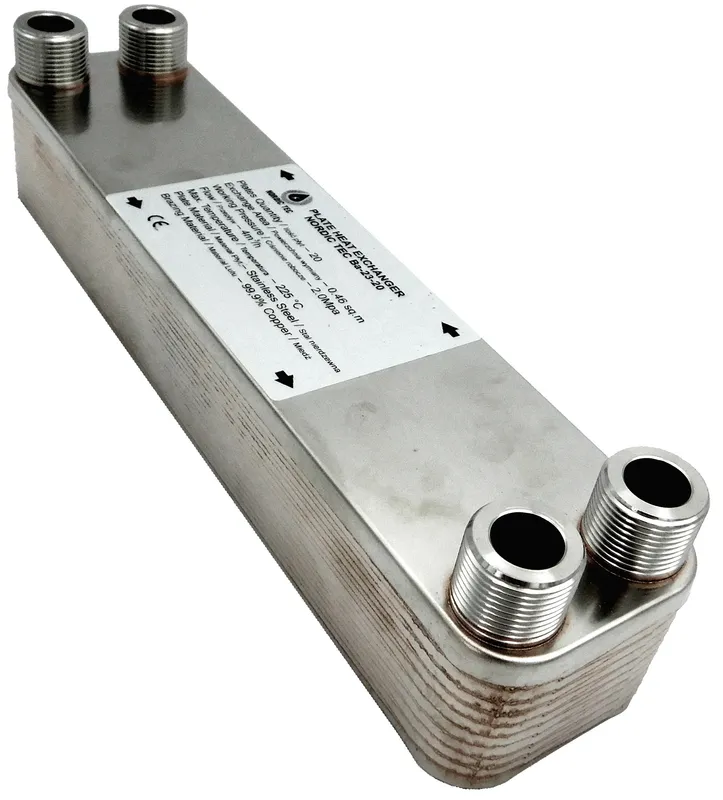

Konstrukcja wykorzystuje płyty ze stali nierdzewnej 316L, połączone lutowaniem miedzią 99,9% Cu. Całość uzupełniają cztery króćce przyłączeniowe 3/4", a sam model jest przeznaczony do pracy ciecz-ciecz.

Schemat podłączenia i montaż w instalacji wymiennika Ba-23-20

Wytyczne montażowe

• Podłącz dwa niezależne obiegi po przeciwnych stronach wymiennika.
• Przed urządzeniem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach przepływowych.

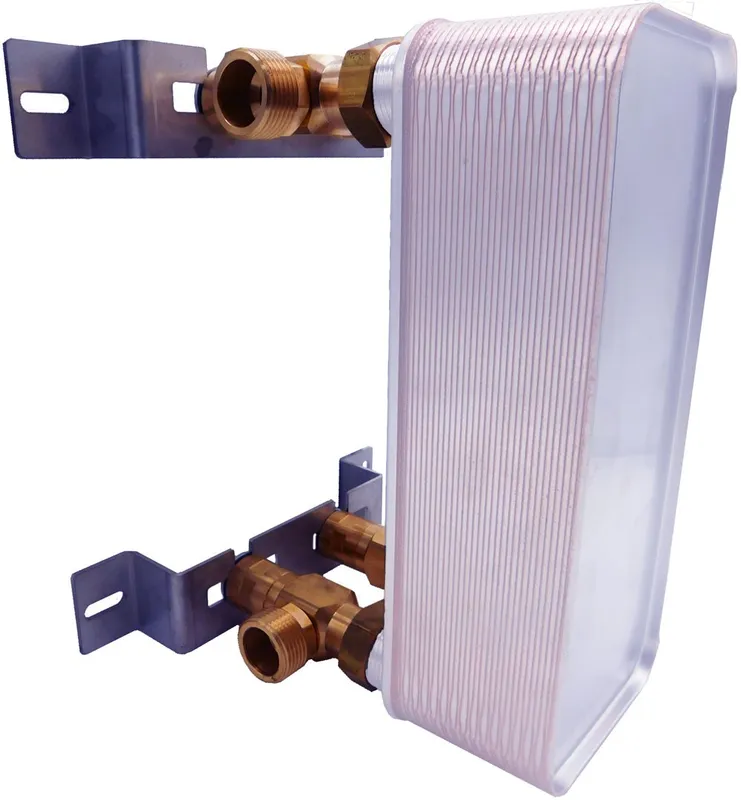

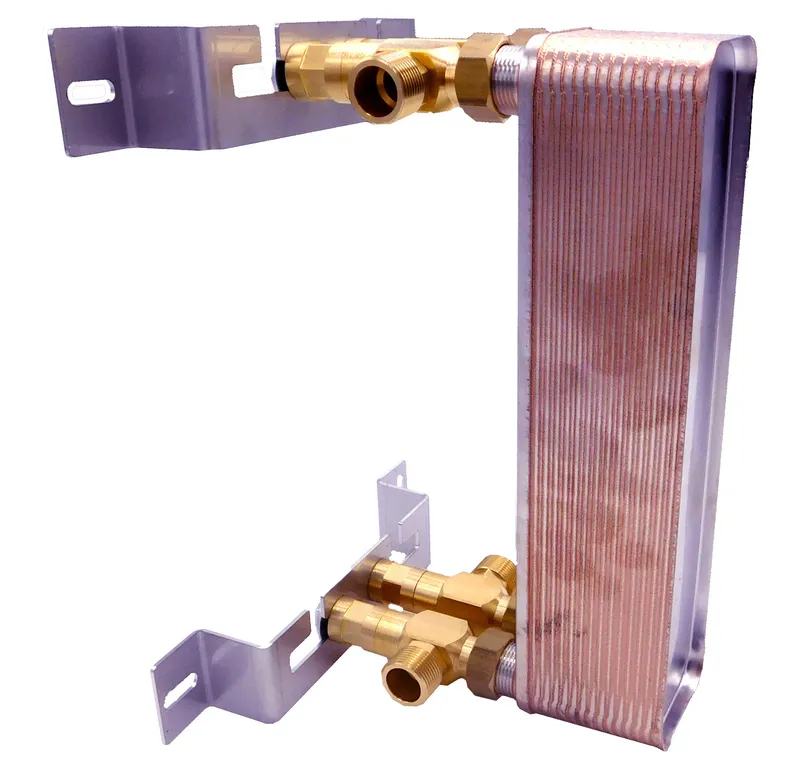

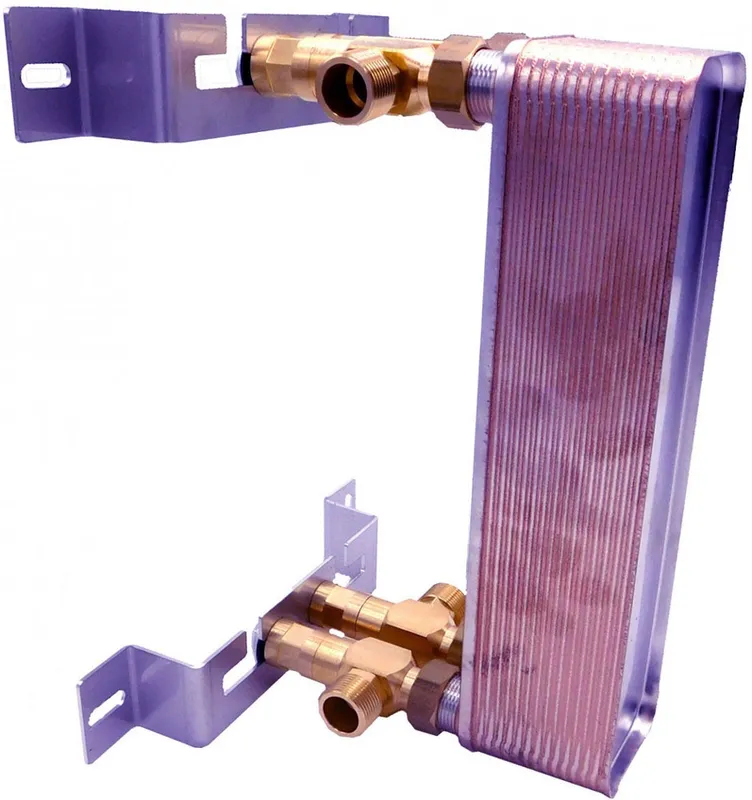

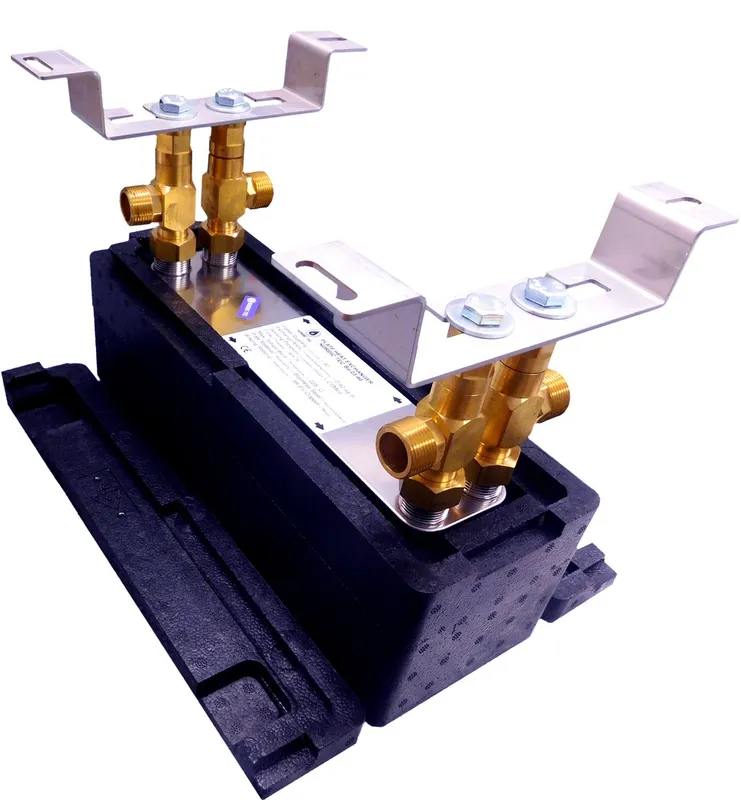

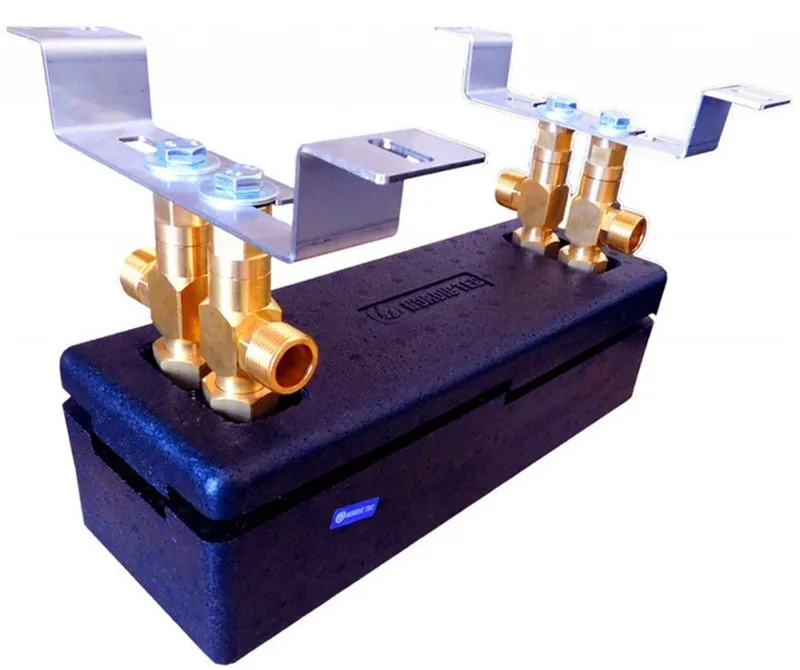

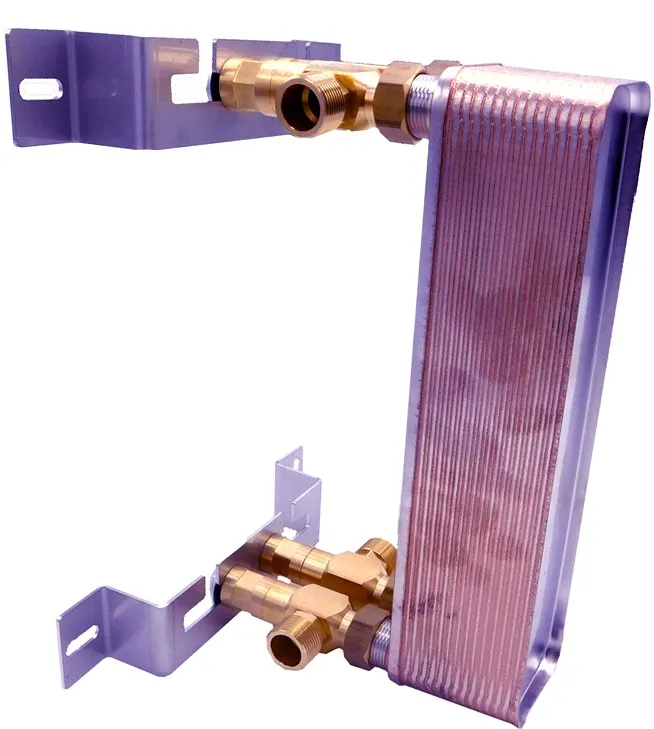

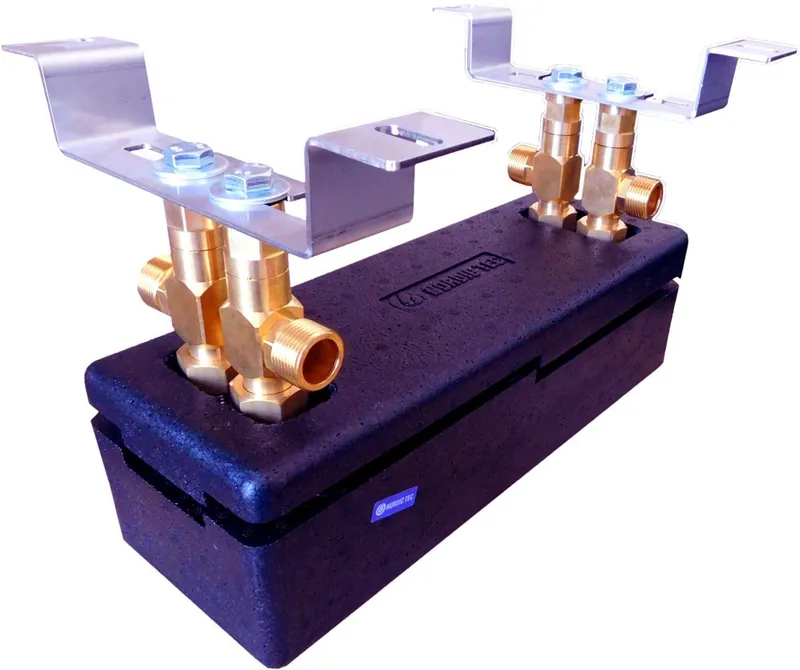

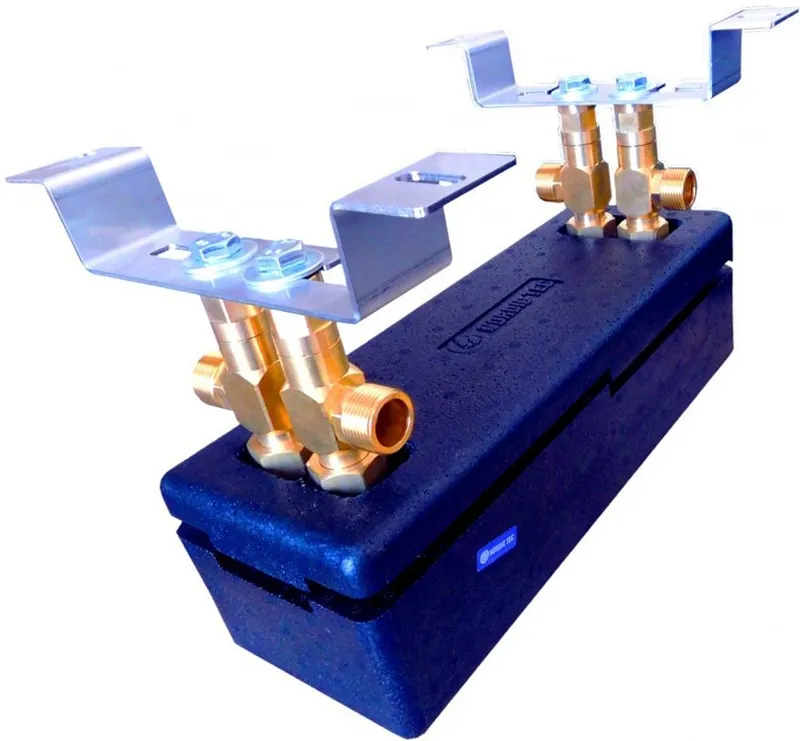

• Ułatwieniem montażowym są zawory odcinające i elementy do odpowietrzenia instalacji.
• Pompy obiegowe należy dobrać do wymaganego przepływu oraz oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowy układ to rozdzielenie obiegu kominka lub kotła od instalacji CO albo przekazywanie ciepła do obiegu CWU z zasobnikiem. Model może też pracować w instalacjach chłodniczych między cieczami.

Jak dobrać wymiennik Ba-23-20 do instalacji?

Kluczowe parametry doboru

• Dobór zależy od mocy źródła: 10 do 25 kW.
• Znaczenie ma liczba płyt: 20 oraz powierzchnia wymiany 0,460 m².
• Sprawdź wymagany przepływ: do 4 m3/h.
• Uwzględnij średnicę przyłączy: 3/4".
• Potwierdź wymagane ciśnienie pracy: do 20 bar.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany lub ma pracować z niższymi temperaturami zasilania. Jeśli potrzebujesz wsparcia w doborze, Aquaventis ułatwia wybór modelu do konkretnego układu.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, zasady pracy, doboru i zgodności z konkretnym typem instalacji znajdują się poniżej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układ otwarty od zamkniętego albo połączyć różne części instalacji CO i CWU. To rozwiązanie stosuje się także w układach ciecz-ciecz do chłodzenia.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa strumienie cieczy. Media płyną po przeciwnych stronach płyt, więc nie mieszają się hydraulicznie. W tym modelu zastosowano stal nierdzewną 316L i lutowanie miedzią 99,9% Cu.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić dwa obiegi i zachować skuteczną wymianę ciepła. Typowe przypadki to połączenie źródła ciepła z CO lub CWU oraz oddzielenie układu otwartego od zamkniętego. Sprawdza się też w instalacjach chłodniczych ciecz-ciecz.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła i parametrach przepływu. W tym modelu zakres mocy wynosi 10 do 25 kW, a maksymalny przepływ 4 m3/h, więc te wartości trzeba zestawić z wymaganiami instalacji. Znaczenie mają również przyłącza 3/4" i potrzebna powierzchnia wymiany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Nie jest to model zalecany do pomp ciepła. Z opisu źródłowego wynika, że urządzenia tego typu wymagają zwykle większej powierzchni wymiany. W przypadku ogrzewania podłogowego decyzję trzeba oprzeć na parametrach całego układu i wymaganej wydajności.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
