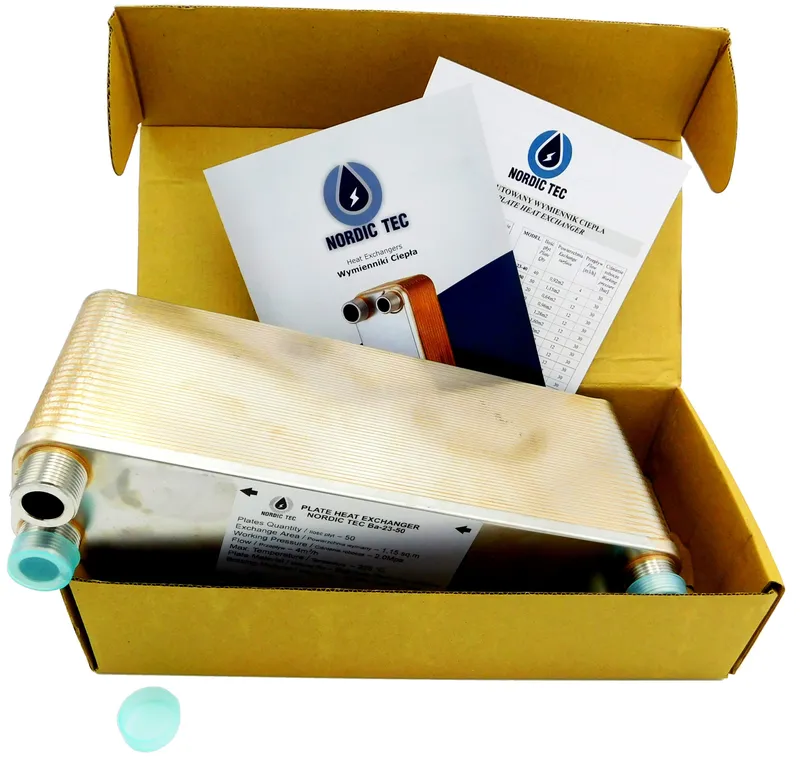

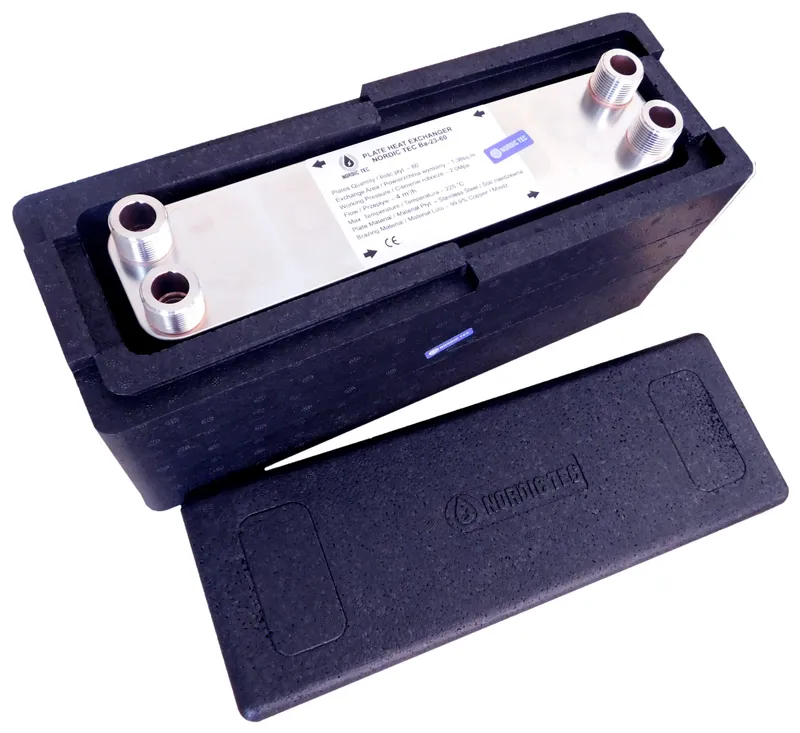

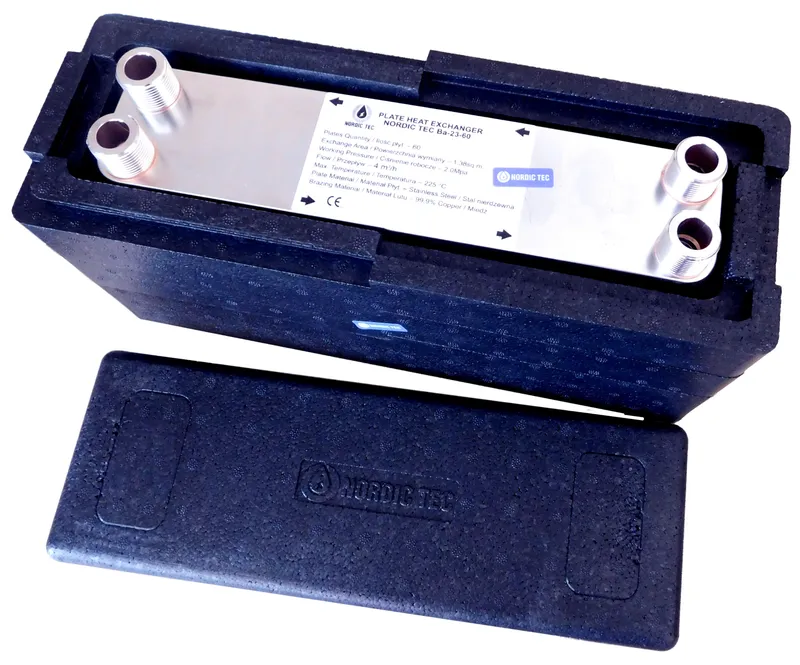

Wymiennik ciepła Ba-23-50 3/4" 30-55kW

Ba-23-50 — najważniejsze informacje

Ba-23-50 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami cieczy bez mieszania mediów, o mocy grzewczej 30 do 55 kW. Model z przyłączami 3/4" i pakietem 50 płyt sprawdza się w instalacjach CO, CWU oraz przy rozdzieleniu układu otwartego od zamkniętego, gdy liczy się sprawna i stabilna wymiana ciepła.

• Moc grzewcza: 30 do 55 kW
• Liczba płyt: 50
• Przyłącza: 3/4" / DN 20
• Zastosowanie: separacja obiegów i przekazywanie ciepła w instalacjach ciecz-ciecz

To kompaktowe urządzenie dla instalacji grzewczych, w których trzeba skutecznie przekazać ciepło między obiegami i jednocześnie zachować ich hydrauliczną separację. Parametry robocze do 20 bar, testowe 40 bar i maksymalna temperatura pracy +230°C ułatwiają dobór do wymagających układów.

Specyfikacja techniczna wymiennika Ba-23-50

Model	Ba-23-50
Moc grzewcza	30 do 55 kW
Liczba płyt	50
Przyłącza	4x 3/4"
Maks. przepływ	4 m³/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	+230°C
Powierzchnia wymiany grzewczej	1,150 m²
Wymiary	315 x 73 x 120 mm
Rozstaw przyłączy	278 mm / 40 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-23-50?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie trzeba odseparować różne części instalacji. Ten płytowy wymiennik ciepła można stosować w układach CO i CWU, przy współpracy z pompą ciepła, ogrzewaniem podłogowym oraz w modernizowanych instalacjach wymagających rozdzielenia układu otwartego od zamkniętego.

Korzyści w praktyce

Najważniejszą zaletą jest połączenie skutecznej wymiany ciepła z kompaktową budową i przepływem do 4 m3/h.

Typowe zastosowania

Model nadaje się do układów z kotłem, kominkiem z płaszczem wodnym, instalacją CO, obiegiem CWU oraz wybranymi układami grzewczymi i chłodniczymi pracującymi na cieczy.

Ba-23-50 to wymiennik lutowany o parametrach odpowiednich do małych i średnich instalacji. Oferuje moc grzewczą 30 do 55 kW, przyłącza 3/4", przepływ do 4 m3/h, ciśnienie robocze do 20 bar i temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-23-50

Jak działa wymiana ciepła?

Dwa media ciekłe przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez powierzchnię metalu bez kontaktu obu obiegów. Taki układ pozwala efektywnie przekazywać ciepło przy zachowaniu separacji hydraulicznej.

Z czego składa się urządzenie?

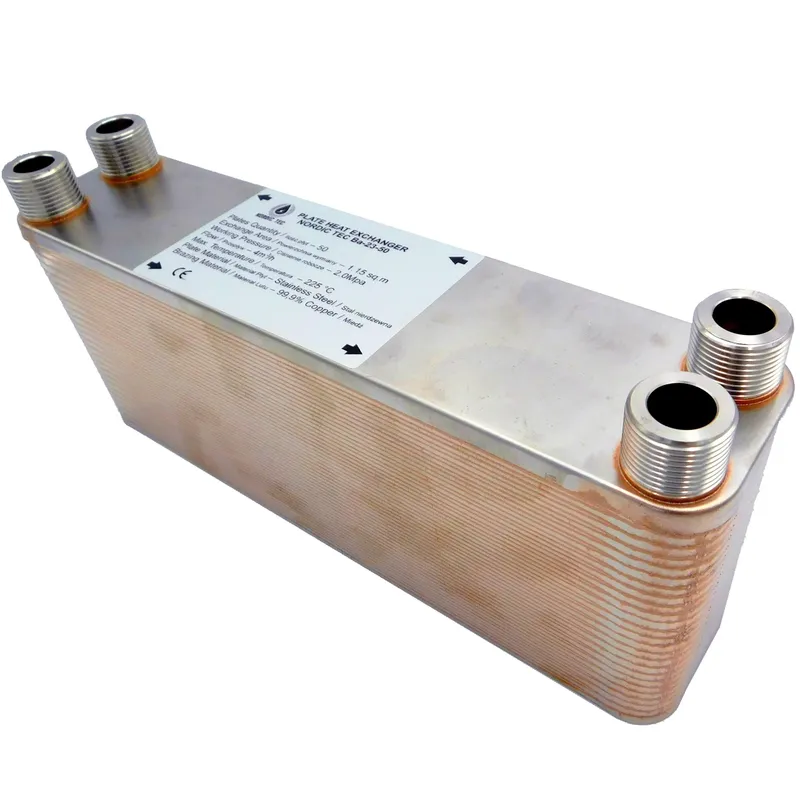

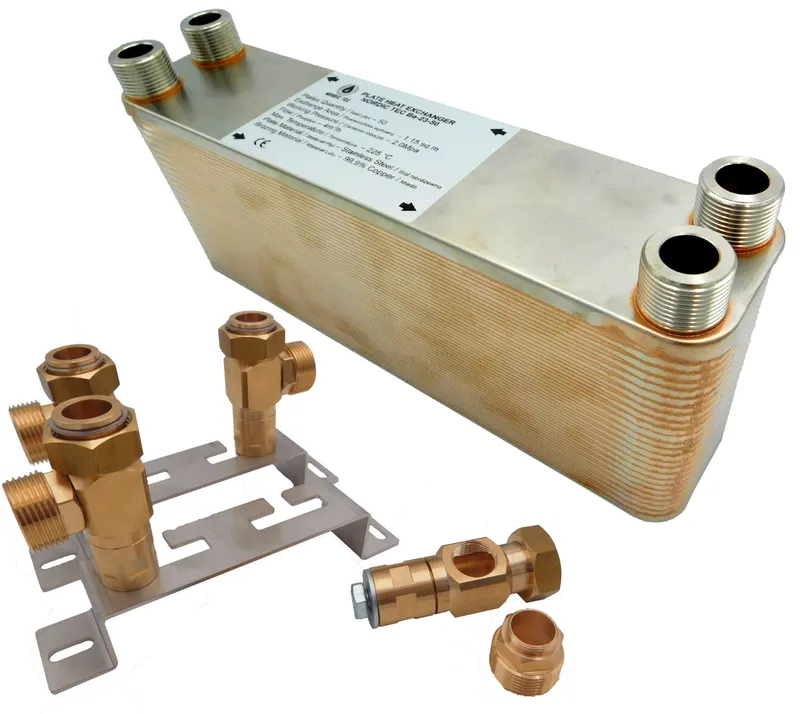

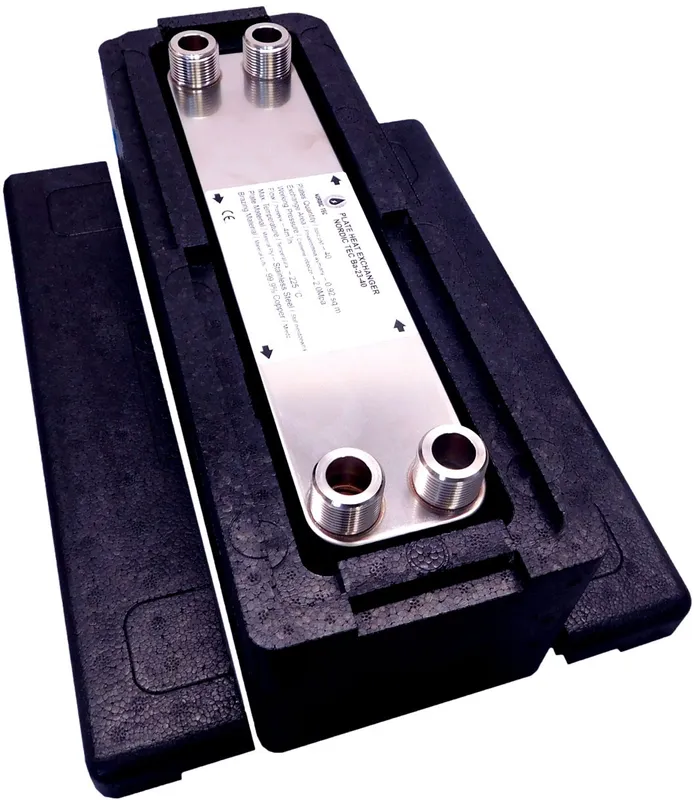

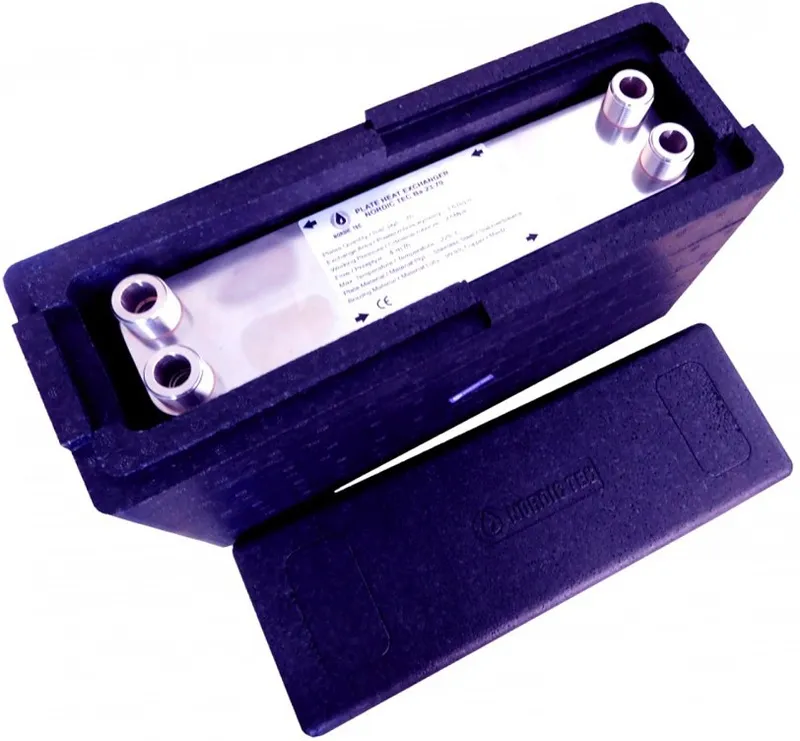

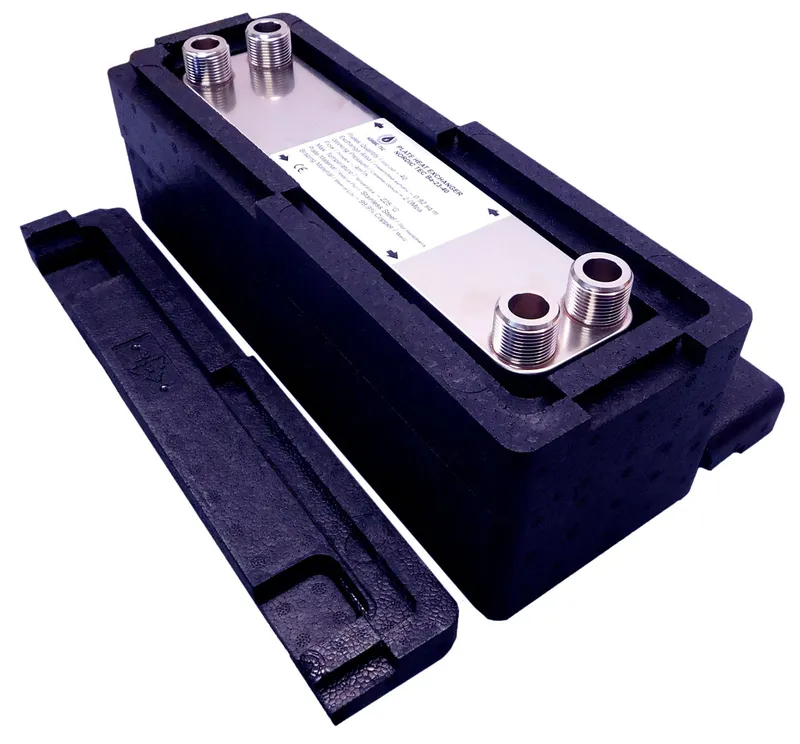

Konstrukcja opiera się na 50 płytach ze stali nierdzewnej 316L, połączonych poprzez lutowanie miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 3/4" oraz zwarta obudowa o wymiarach 315 x 73 x 120 mm.

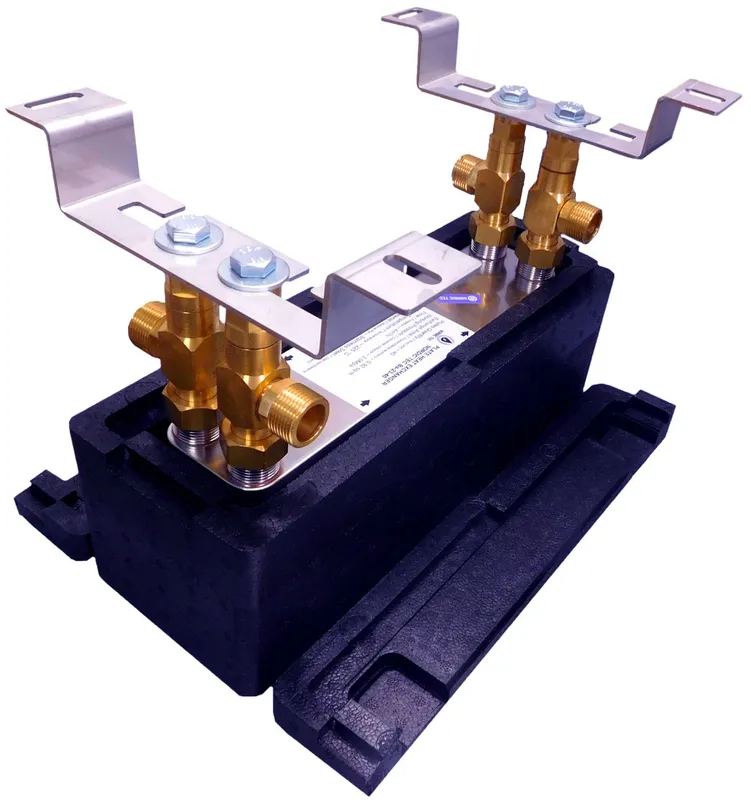

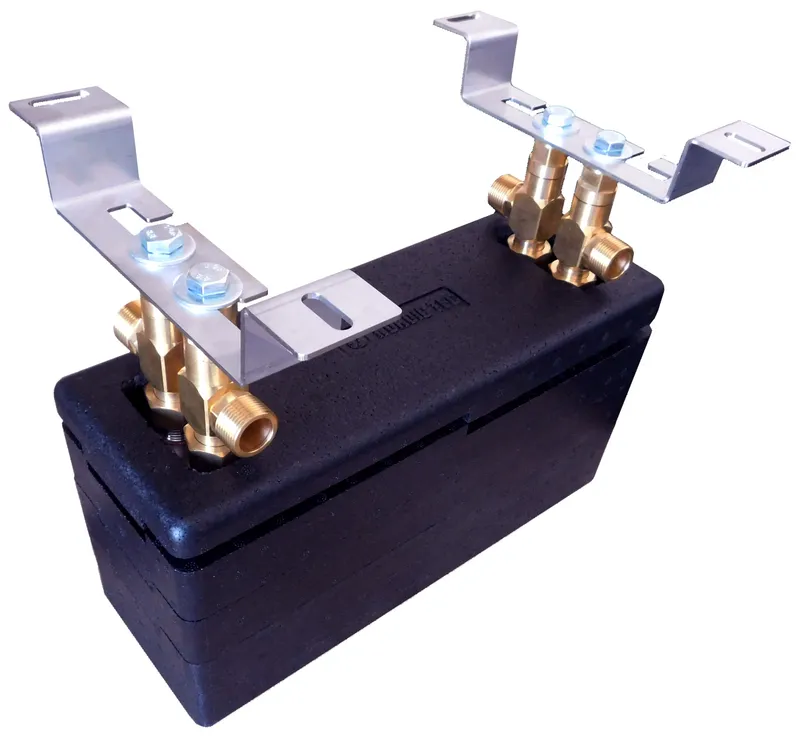

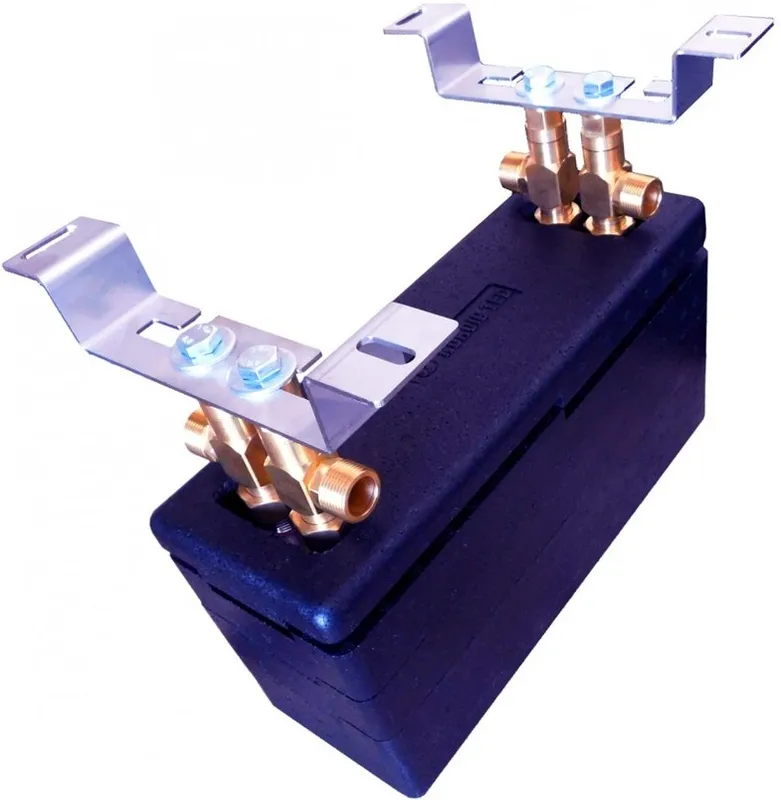

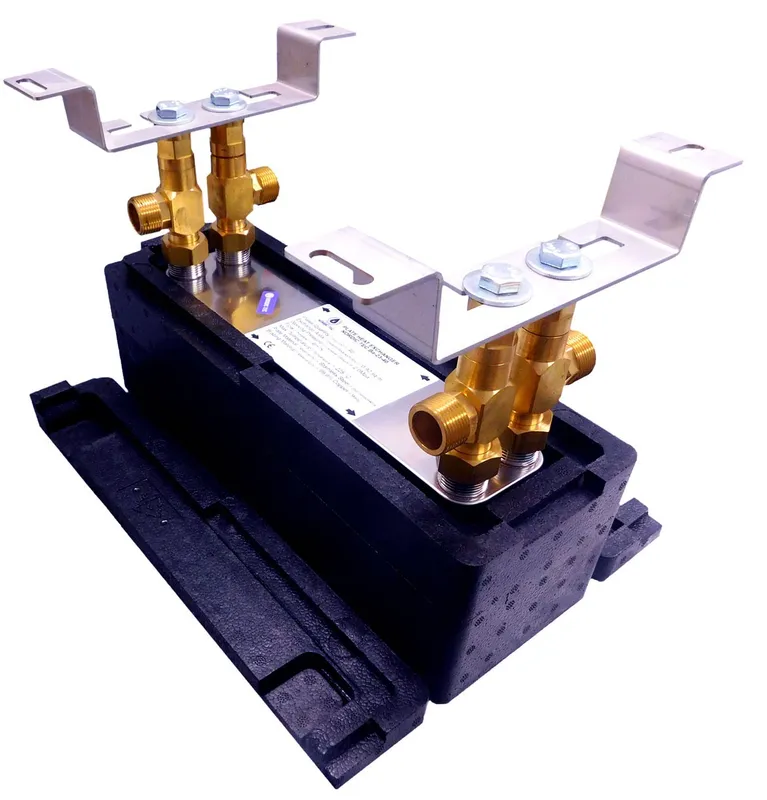

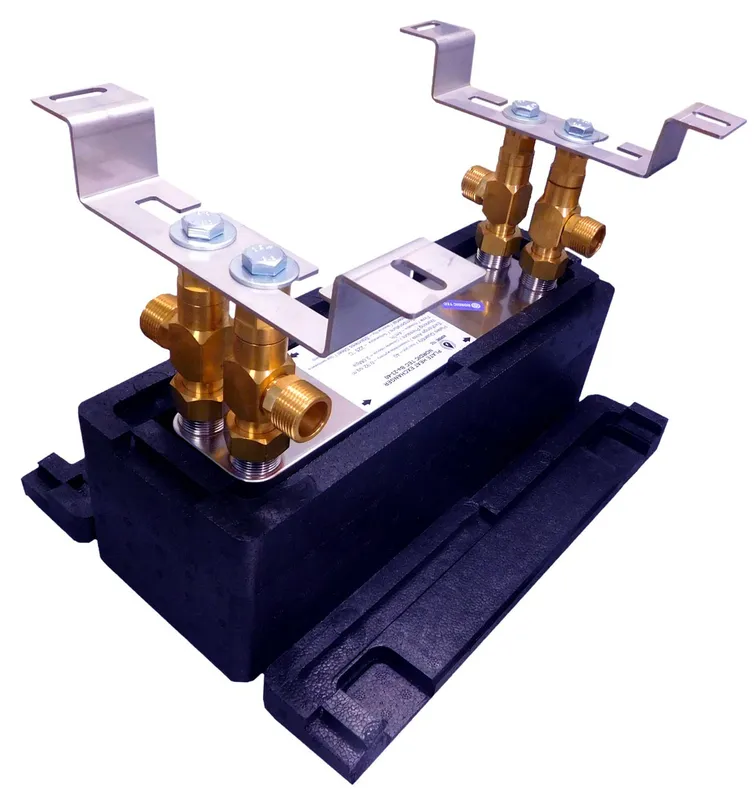

Schemat podłączenia i montaż w instalacji wymiennika Ba-23-50

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby utrzymać wysoką sprawność wymiany.
• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające oraz odpowietrzenie instalacji.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 4 m3/h i opory całego układu.

Przykłady konfiguracji CO i CWU

Model może pracować pomiędzy pompą ciepła a obiegiem CO, między źródłem ciepła a obiegiem CWU oraz przy rozdzieleniu układu otwartego od zamkniętego w instalacji grzewczej.

Jak dobrać wymiennik Ba-23-50 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: tutaj zakres pracy wynosi 30 do 55 kW.
• Sprawdź wymagany przepływ instalacji, który nie powinien przekraczać 4 m3/h.
• Uwzględnij średnicę przyłączy 3/4" / DN 20 oraz potrzebę separacji obiegów.
• Znaczenie ma także różnica temperatur i rodzaj medium — ten model jest przeznaczony do układów ciecz-ciecz.

Kiedy wybrać większy model?

Jeśli instalacja wymaga większego przepływu, większych przyłączy lub wyższej wydajności wymiany, lepszym wyborem będzie model z większą liczbą płyt albo większym przekrojem przyłączy. W razie wątpliwości warto skonsultować dobór z Aquaventis.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować części instalacji i zachować właściwe warunki pracy po obu stronach układu. Typowe zastosowania obejmują CO, CWU oraz rozdzielenie układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przenika przez powierzchnię płyt, ale same media nie mieszają się ze sobą. W tym modelu zastosowano płyty ze stali nierdzewnej i lutowanie miedzią.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba oddzielić dwa obiegi i jednocześnie skutecznie przekazać między nimi energię. Dotyczy to modernizacji instalacji, współpracy różnych źródeł ciepła oraz układów o odmiennych parametrach pracy. To częste rozwiązanie w instalacjach CO i CWU.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do mocy źródła i warunków pracy instalacji. Trzeba uwzględnić zakres 30 do 55 kW, przepływ do 4 m3/h, różnicę temperatur oraz średnicę przyłączy 3/4". Przy większym zapotrzebowaniu zwykle potrzebny jest większy model lub większa liczba płyt.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z możliwościami wymiennika. Należy sprawdzić moc źródła, wymagany przepływ, temperatury zasilania oraz średnicę przyłączy. Ten model może być stosowany w takich układach, jeśli mieszczą się w jego zakresie pracy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
