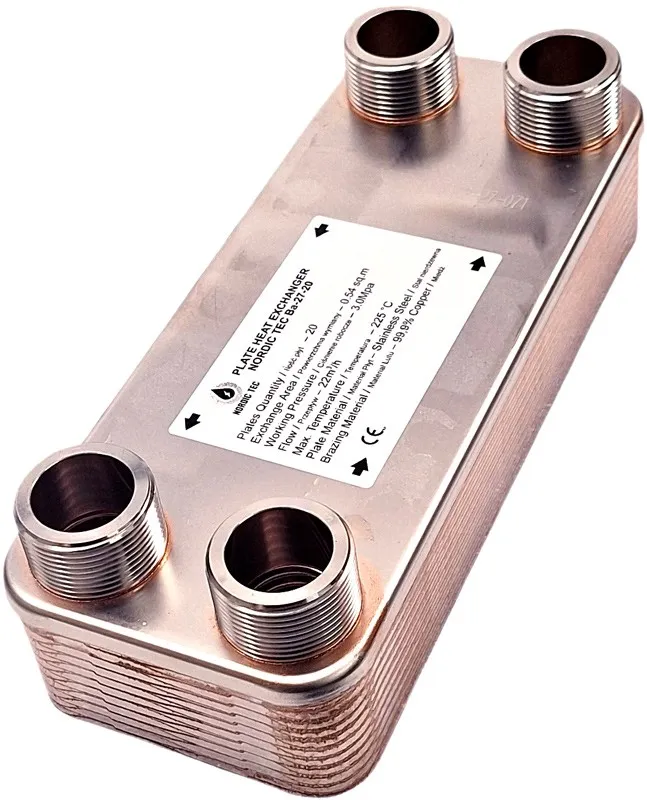

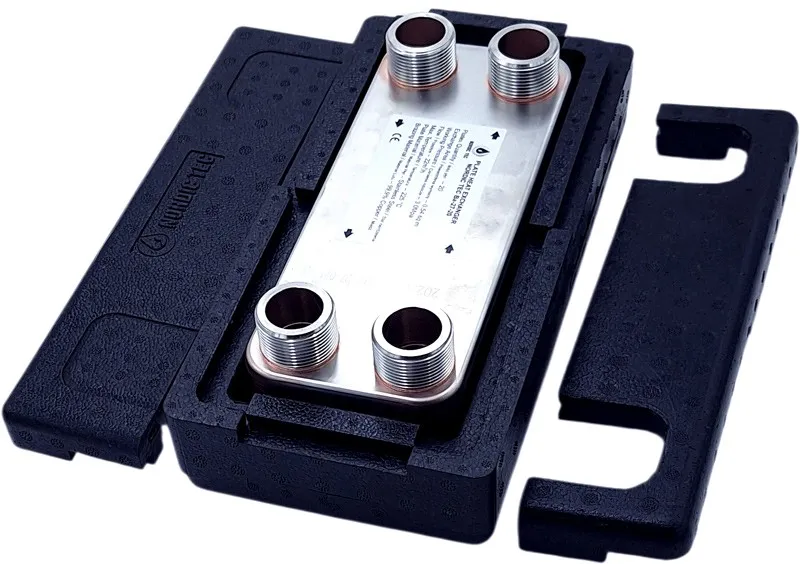

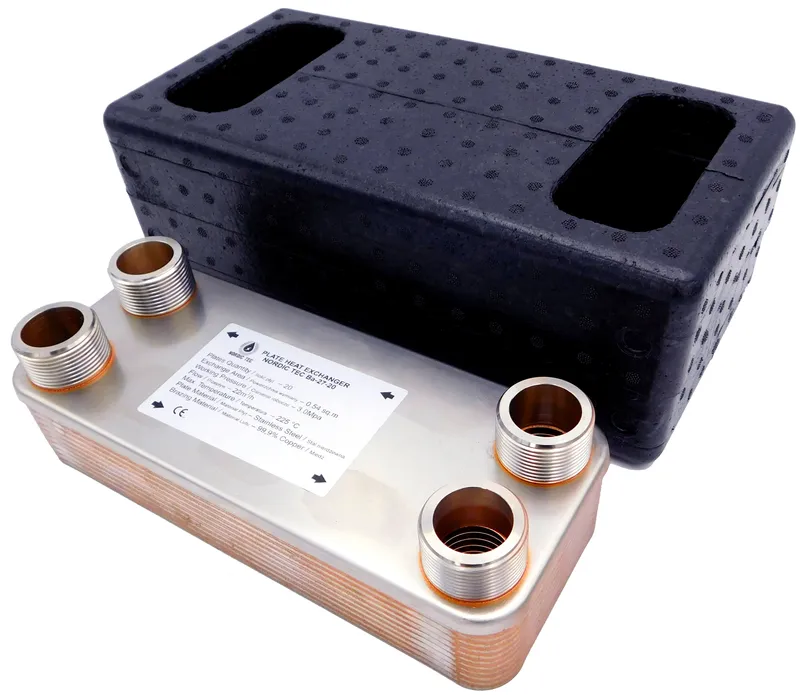

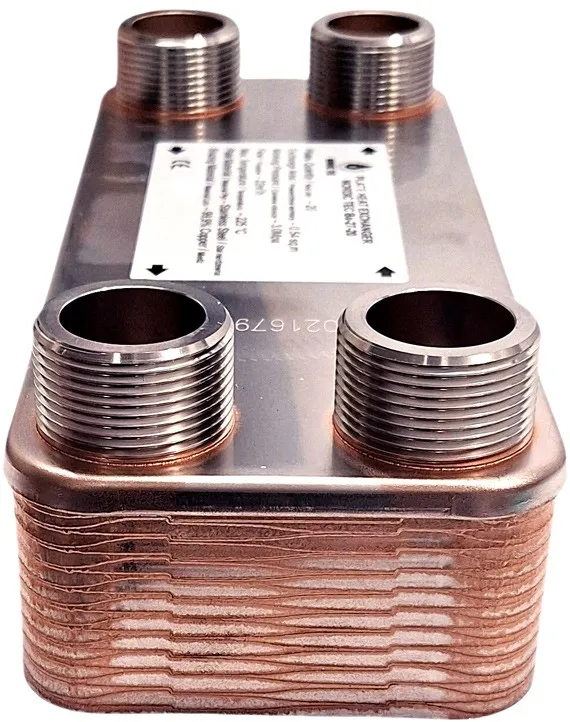

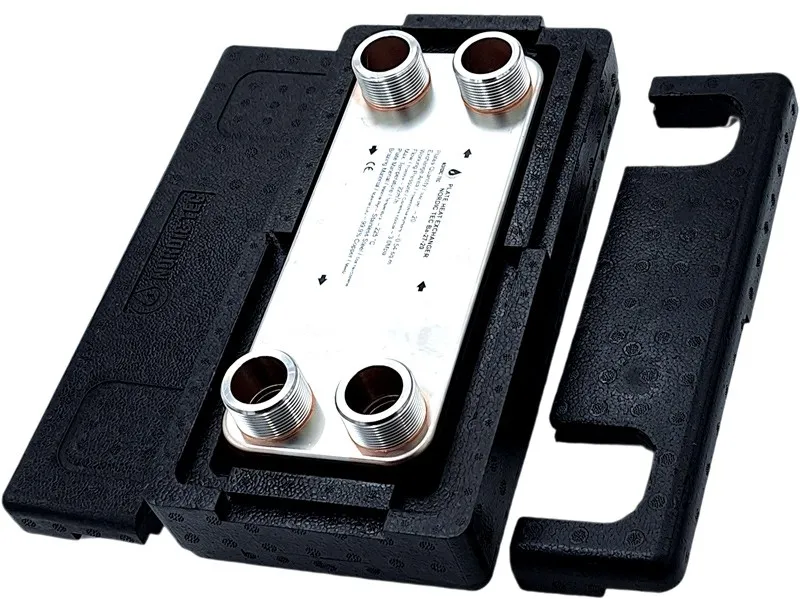

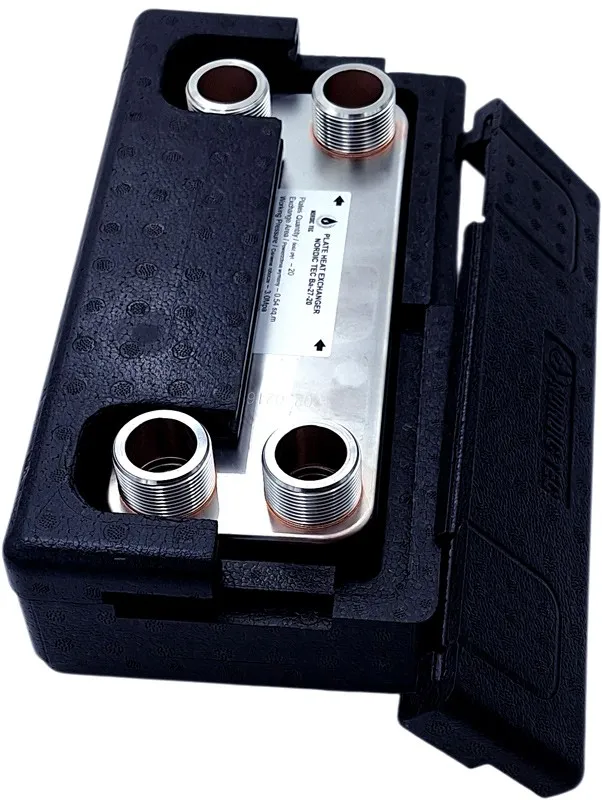

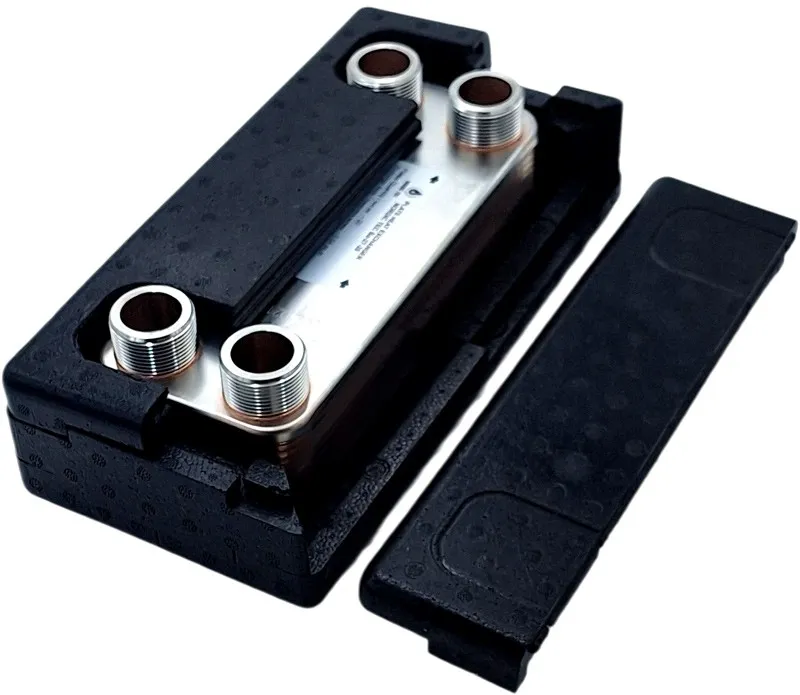

Wymiennik ciepła Ba-27-20 5/4" 15-40kW

Ba-27-20 — najważniejsze informacje

Ba-27-20 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 15 do 40 kW. Model z przyłączami 5/4 cala i pakietem 20 płyt sprawdza się tam, gdzie trzeba odseparować układy oraz utrzymać dobry przepływ przy niskich oporach hydraulicznych.

• Moc grzewcza: 15 do 40 kW
• Liczba płyt: 20
• Przyłącza: 4x 5/4" / DN 32
• Zastosowanie: separacja obiegów w instalacjach CO i CWU oraz modernizacjach układów grzewczych

To urządzenie dla instalacji, w których liczy się skuteczne przekazanie ciepła i rozdzielenie dwóch obiegów roboczych. Duże przyłącza względem powierzchni wymiany ułatwiają pracę w układach wymagających większego przepływu i możliwie małych strat ciśnienia.

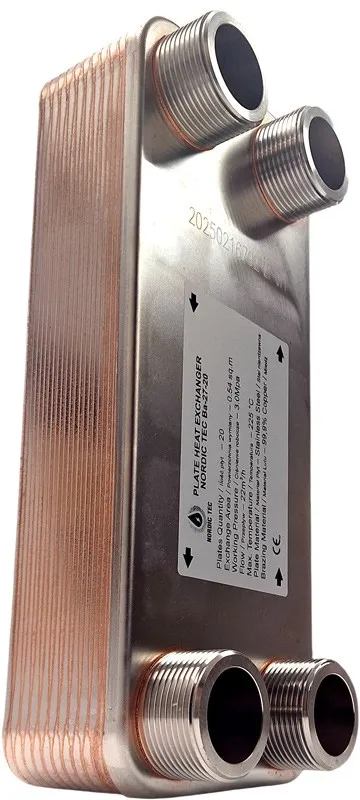

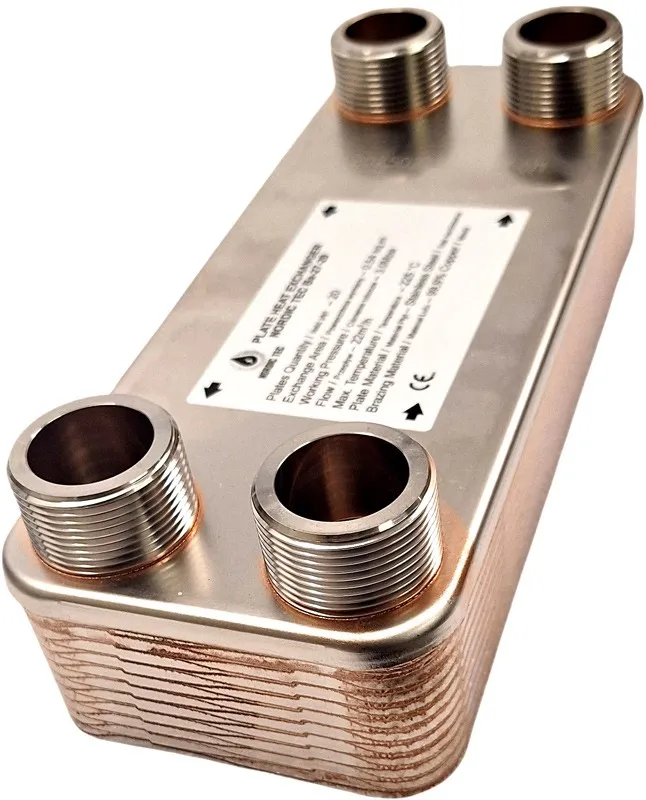

Specyfikacja techniczna wymiennika Ba-27-20

Model	Ba-27-20
Moc grzewcza	15 do 40 kW
Liczba płyt	20
Przyłącza	4x 5/4" / DN 32
Powierzchnia wymiany ciepła	0,540 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C

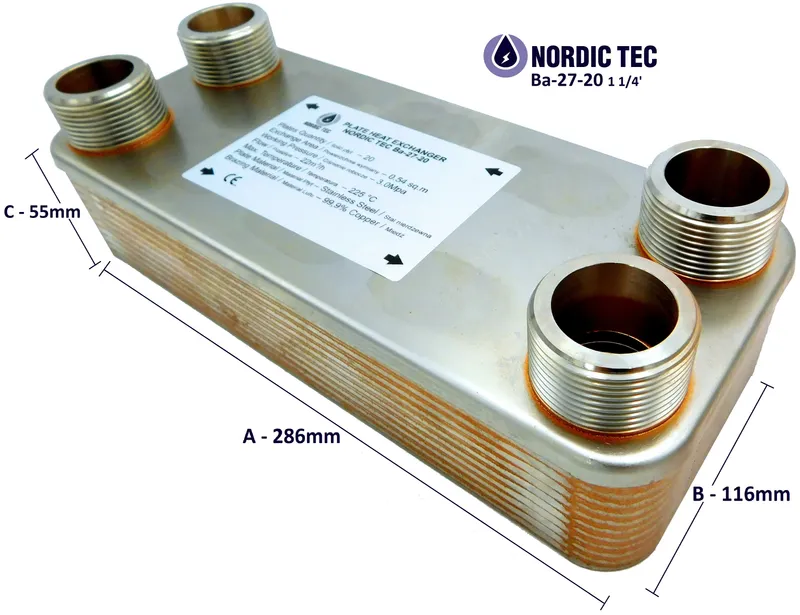

Wymiary	286 x 116 x 55 mm
Rozstaw przyłączy	234 mm / 63 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-20?

Korzyści w praktyce

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, dzięki czemu pozwala bezpiecznie rozdzielić różne części instalacji. Ten płytowy wymiennik ciepła sprawdza się tam, gdzie trzeba połączyć źródło ciepła z odbiornikiem, a jednocześnie zachować separację hydrauliczną i stabilne parametry pracy.

Typowe zastosowania

Model można stosować w instalacjach CO, CWU, ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych wymagających rozdzielenia obiegów. Szczególnie dobrze pasuje do starszych systemów z grubszymi rurami, gdzie przyłącze 5/4" ogranicza ryzyko przewężenia instalacji. Może współpracować także przy rozdzieleniu układu otwartego od zamkniętego.

Najważniejsze parametry tego modelu to moc 15 do 40 kW, 20 płyt, przyłącza 4x 5/4" / DN 32, powierzchnia wymiany 0,540 m², przepływ 12 m3/h, ciśnienie robocze do 30 bar i temperatura pracy do +230°C. Korpus wykonano ze stali nierdzewnej 316L, a połączenia płyt zrealizowano przez lutowanie miedzią.

Zasada działania i budowa wymiennika Ba-27-20

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i przekazują energię przez ich powierzchnię, ale nie mieszają się ze sobą. Taki układ pozwala efektywnie oddawać ciepło między obiegami przy zachowaniu ich pełnej separacji.

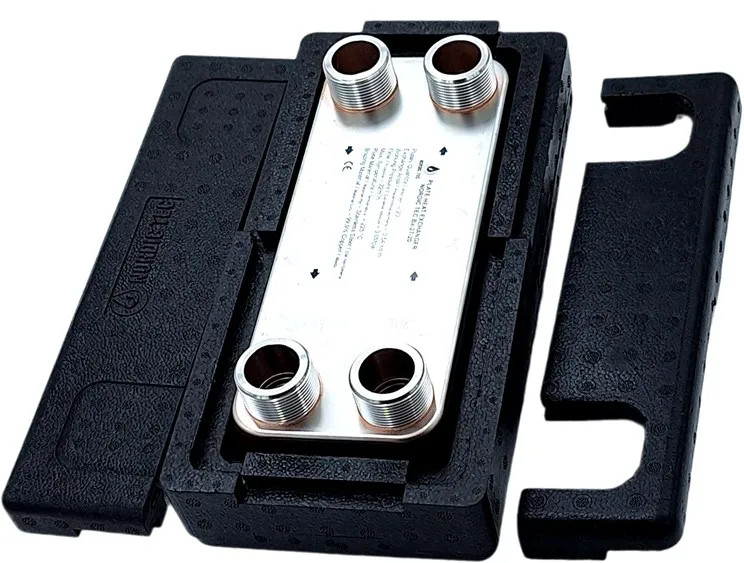

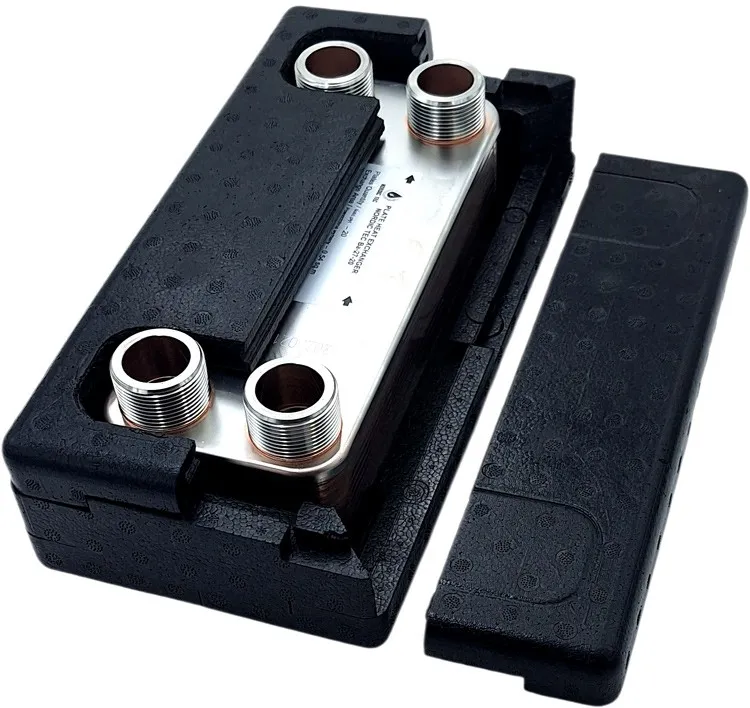

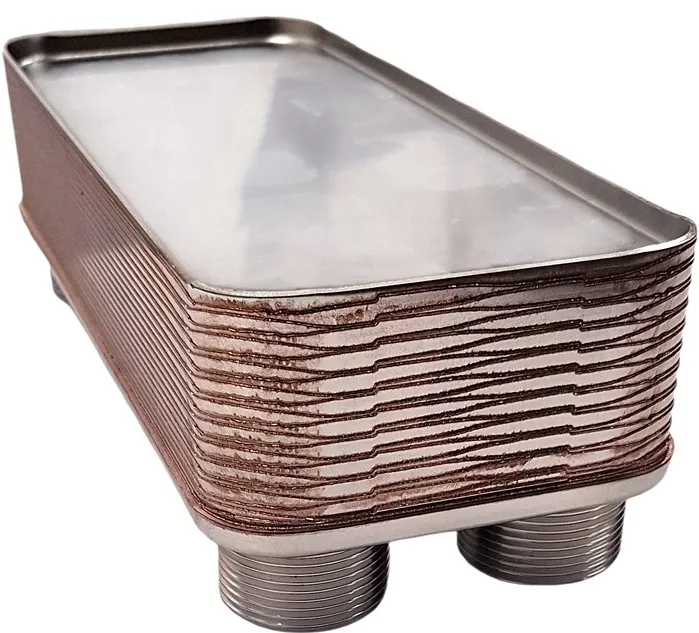

Z czego składa się urządzenie?

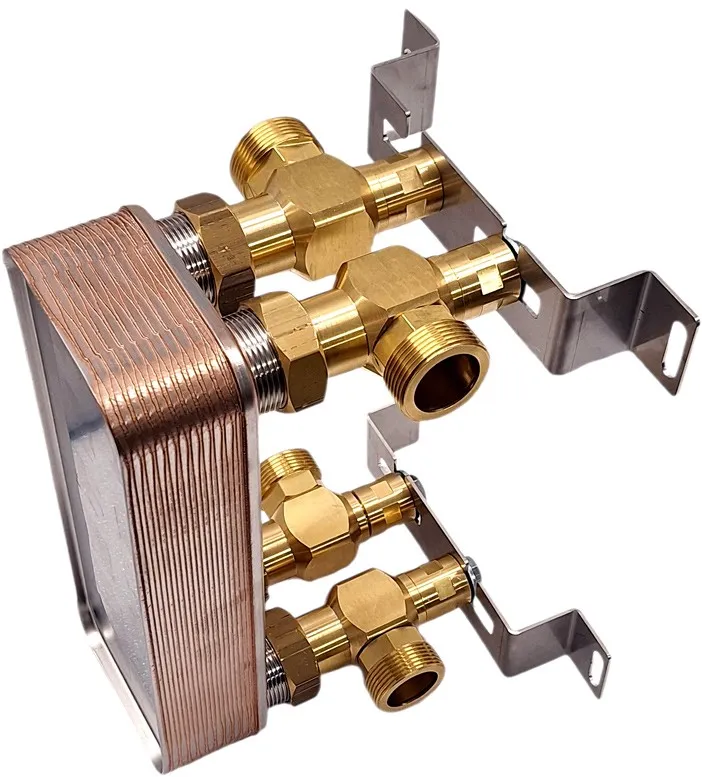

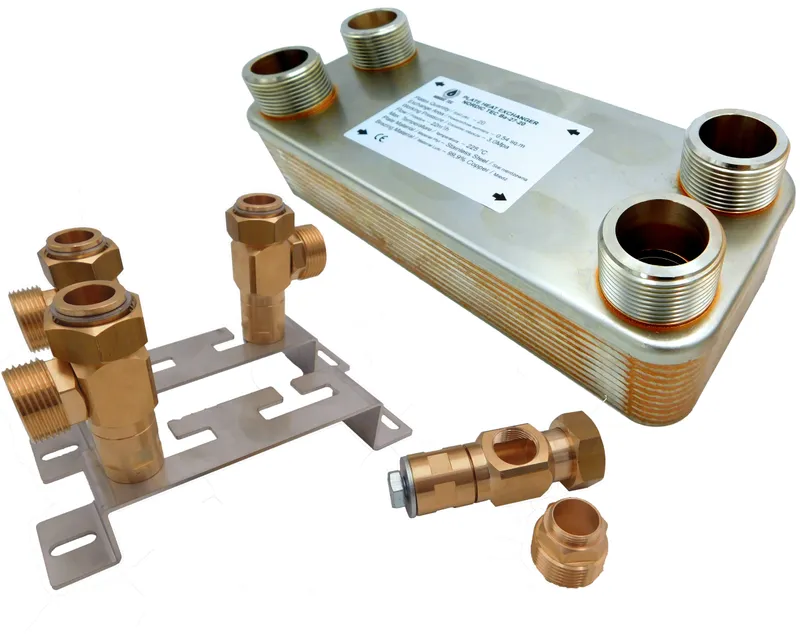

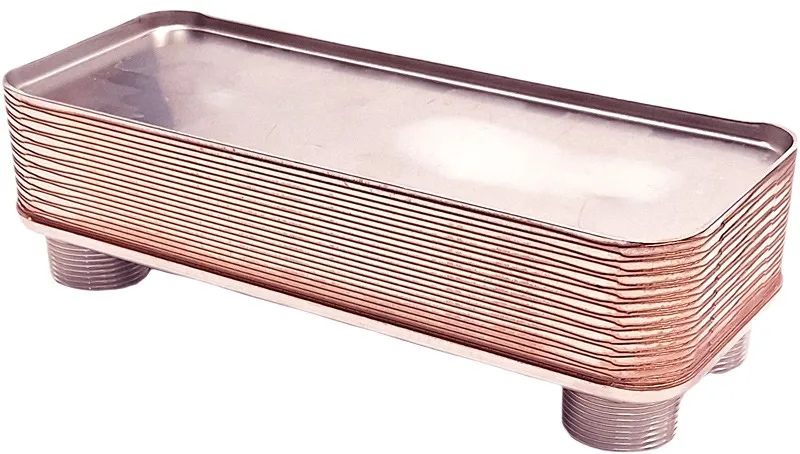

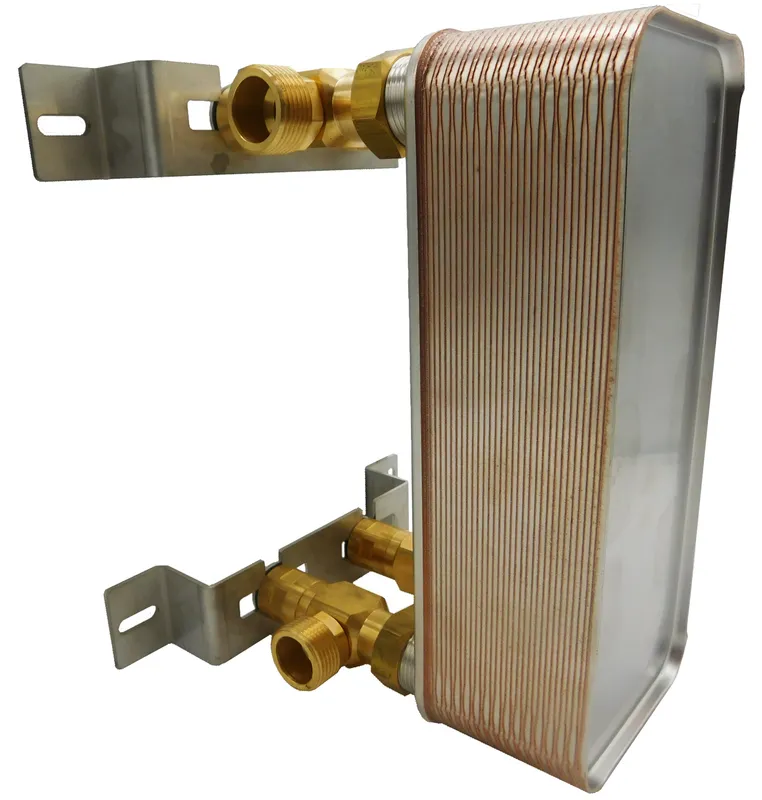

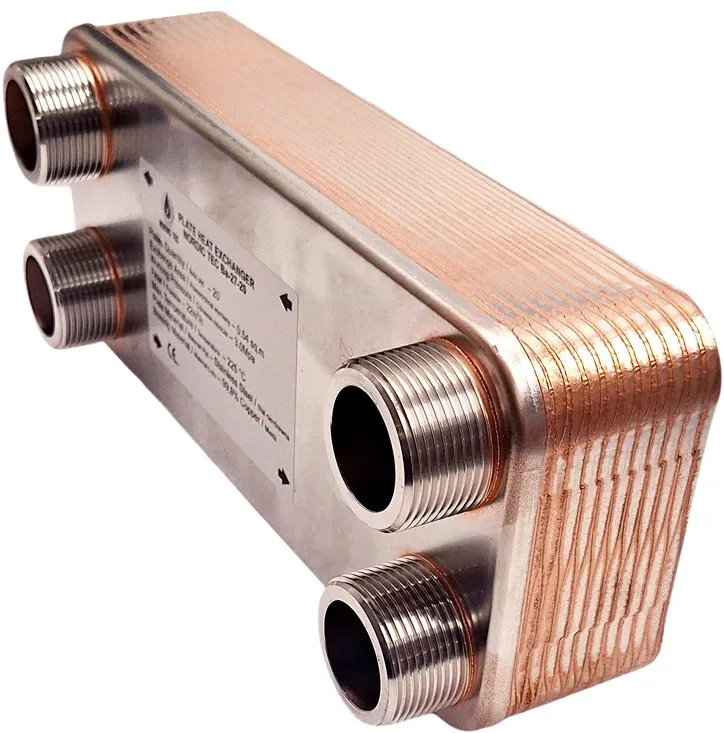

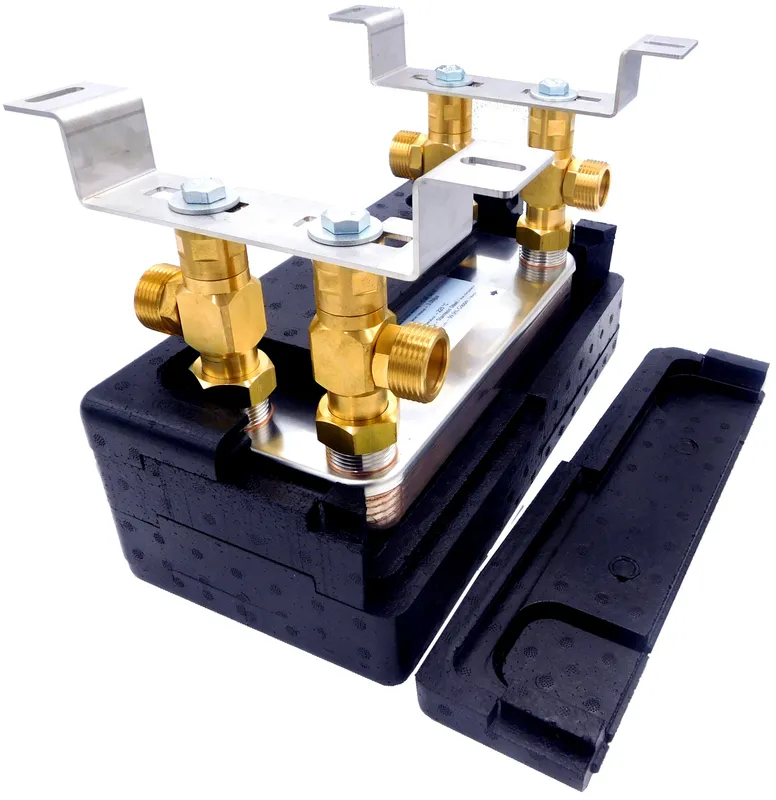

Podstawą konstrukcji jest pakiet 20 płyt ze stali nierdzewnej 316L. Płyty są lutowane miedzią 99,9% Cu, co tworzy zwartą i szczelną konstrukcję. Całość uzupełniają króćce przyłączeniowe 4x 5/4", dostosowane do instalacji o większym wymaganym przepływie.

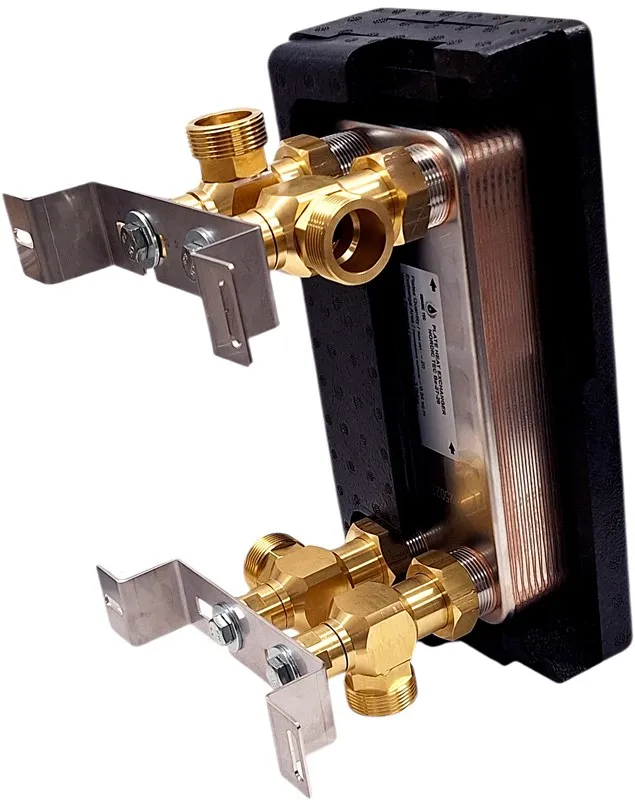

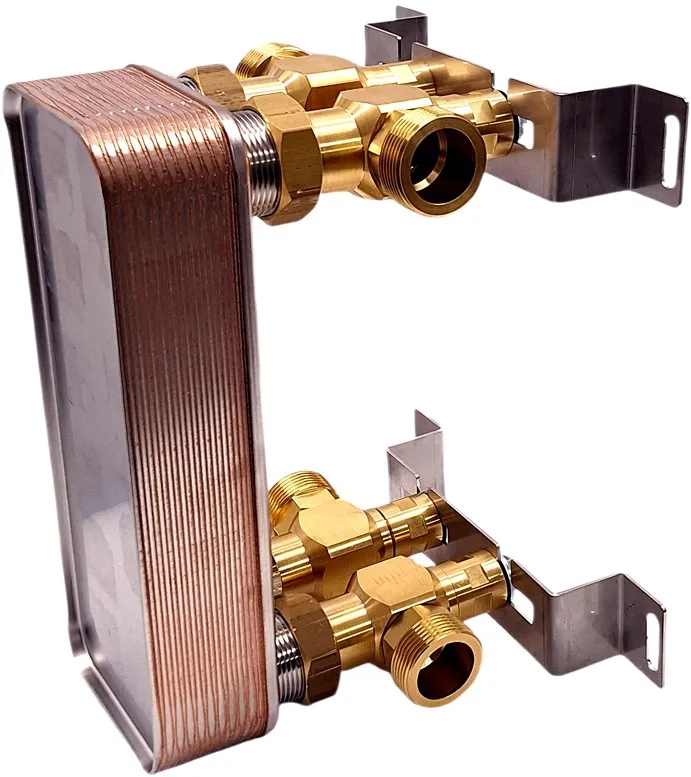

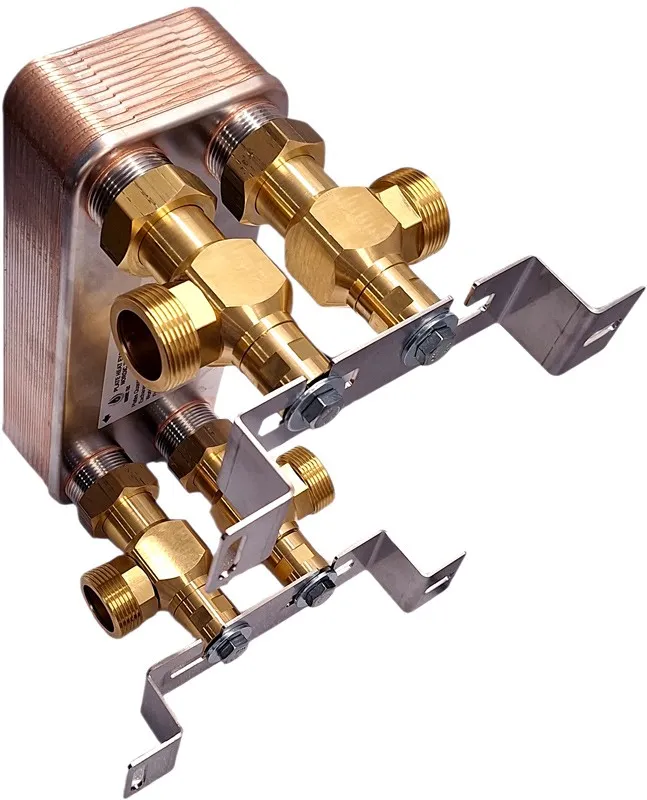

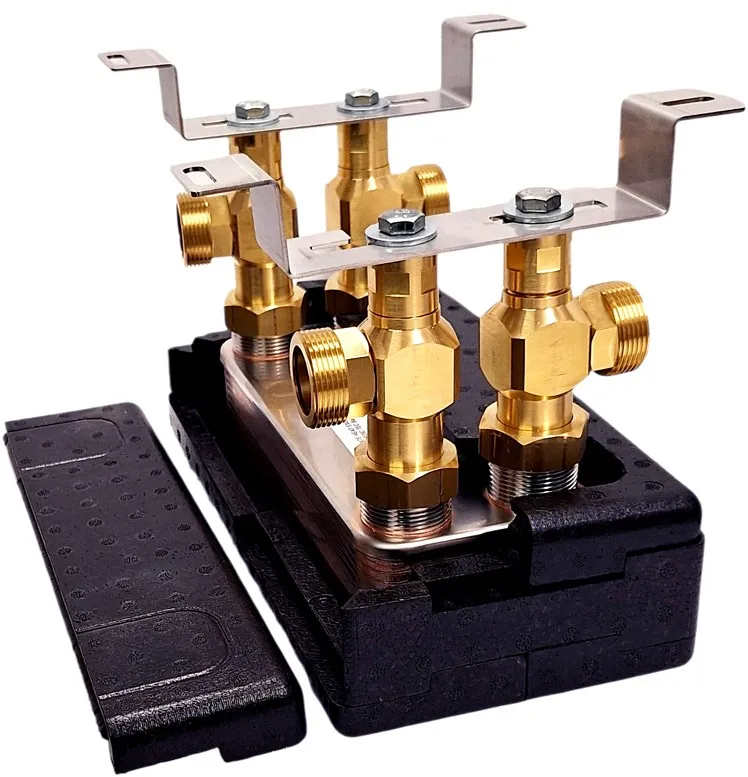

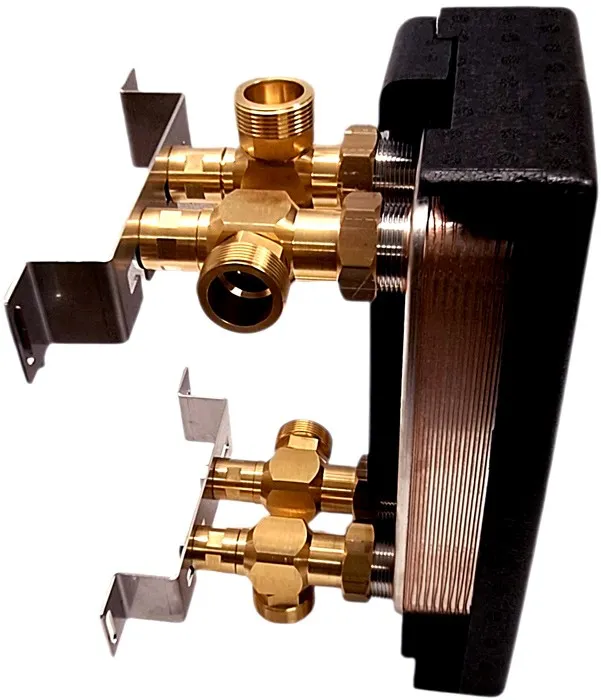

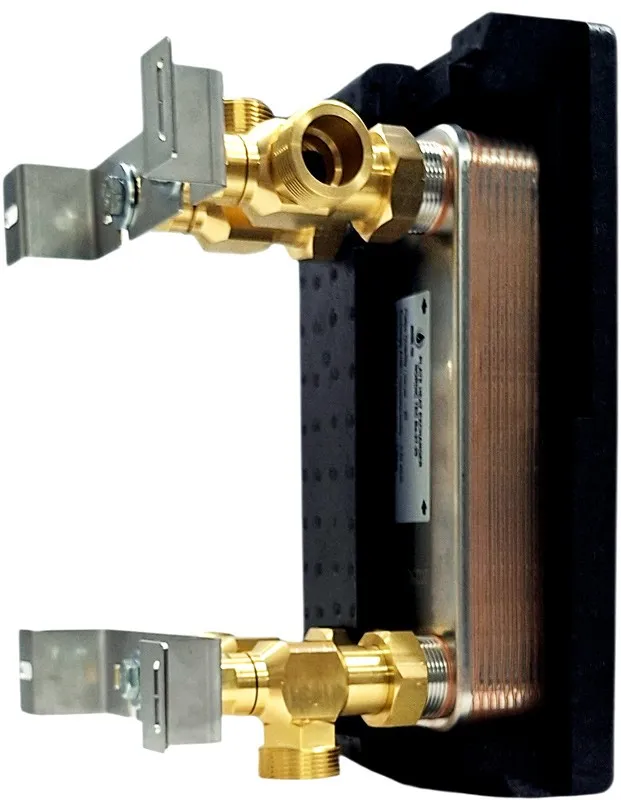

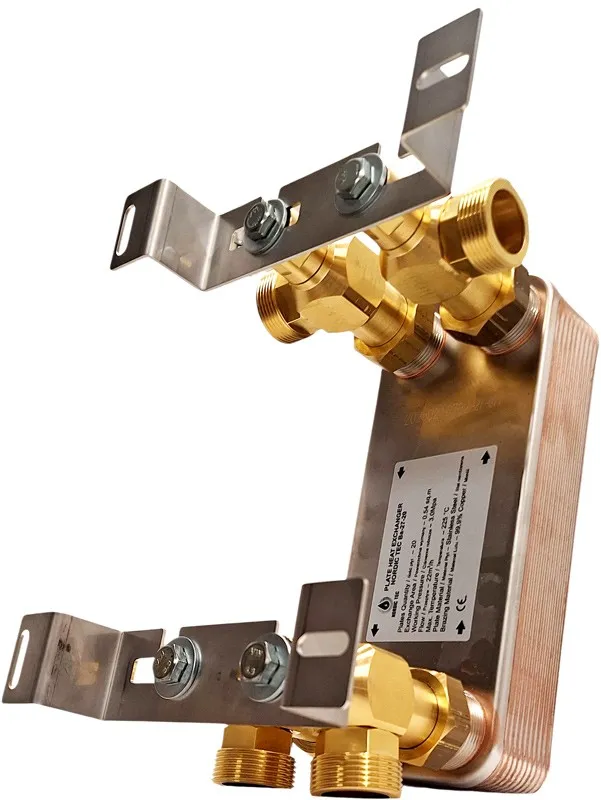

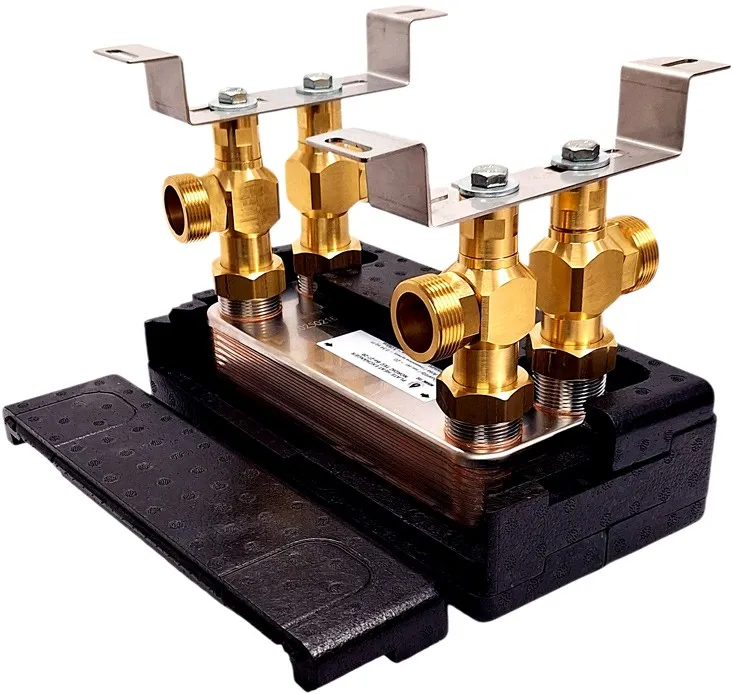

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-20

Wytyczne montażowe

• Podłącz dwa niezależne obiegi po przeciwnych stronach wymiennika, zachowując właściwy kierunek przepływu.
• Przed urządzeniem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach płyt.
• Uwzględnij odpowietrzenie oraz zawory odcinające, które ułatwiają uruchomienie i obsługę instalacji.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to rozdzielenie źródła ciepła od instalacji CO, pośrednie zasilanie CWU lub separacja dwóch części systemu o różnych parametrach pracy. W praktyce model bywa dobierany do modernizacji istniejących instalacji z większymi średnicami rur.

Jak dobrać wymiennik Ba-27-20 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła: 15 do 40 kW.
• Sprawdź wymagany przepływ: do 12 m3/h.
• Uwzględnij średnicę przyłączy: 5/4" / DN 32.
• Znaczenie ma także różnica temperatur i potrzeba separacji układów.
• W instalacjach z większymi rurami ten model pomaga uniknąć niepotrzebnego przewężenia.

Kiedy wybrać większy model?

Jeśli instalacja wymaga wyższej mocy, większej powierzchni wymiany lub pracy z bardziej wymagającymi parametrami, warto rozważyć wymiennik o większej liczbie płyt. Dotyczy to szczególnie układów, w których sama średnica przyłącza nie gwarantuje jeszcze właściwego doboru.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą działania, zastosowania i prawidłowego doboru modelu do instalacji grzewczej lub chłodniczej. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten wymiennik będzie odpowiedni do Twojego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji, na przykład obieg źródła ciepła od obiegu CO lub CWU. To częste rozwiązanie przy modernizacjach i łączeniu układów o różnych parametrach pracy.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, ale same media pozostają rozdzielone. Taka budowa zapewnia skuteczną wymianę energii i kompaktowe wymiary.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów. Dotyczy to między innymi instalacji CO, CWU, ogrzewania podłogowego oraz układów modernizowanych, w których trzeba połączyć różne części systemu bez mieszania medium. To także praktyczne rozwiązanie przy rozdzieleniu układu otwartego od zamkniętego.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła i parametrach przepływu. W tym modelu zakres mocy wynosi 15 do 40 kW, a maksymalny przepływ 12 m3/h, dlatego należy uwzględnić także różnicę temperatur oraz średnicę przyłączy 5/4" / DN 32. Przy bardziej wymagających warunkach potrzebny może być większy pakiet płyt.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale tylko po prawidłowym doborze do parametrów instalacji. O zgodności decydują rzeczywista moc, temperatura zasilania, wymagany przepływ i potrzebna powierzchnia wymiany. W przypadku pomp ciepła nie należy kierować się wyłącznie średnicą przyłączy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
