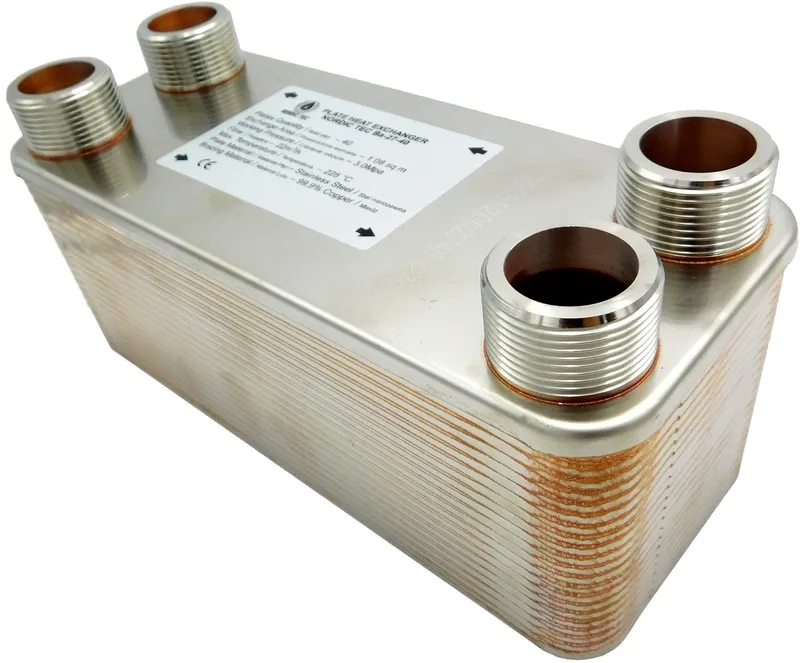

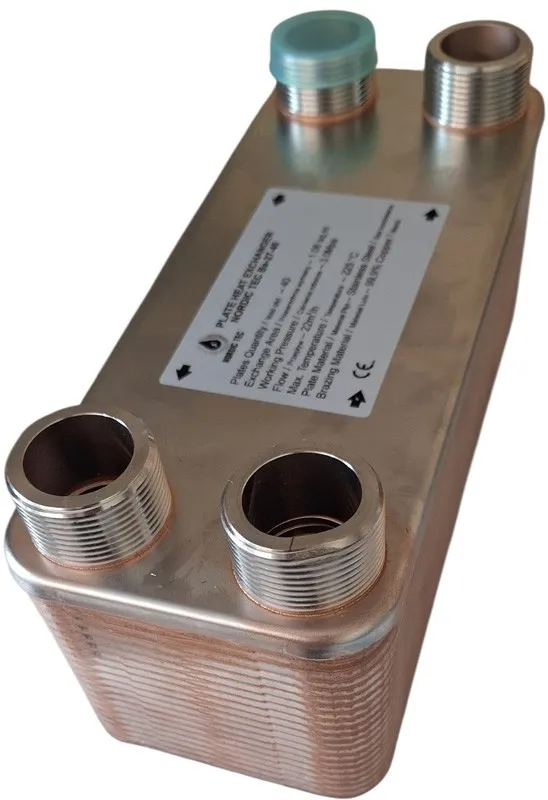

Wymiennik ciepła Ba-27-40 5/4" 40-85kW

Ba-27-40 — najważniejsze informacje

Ba-27-40 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 40 do 85 kW, z przyłączami 5/4" i konstrukcją 40 płyt sprawdza się w instalacjach CO, CWU, pomp ciepła oraz przy separacji układów otwartych i zamkniętych.

• Moc grzewcza: 40 do 85 kW
• Liczba płyt: 40
• Przyłącza: 5/4" / DN 32
• Zastosowanie: CO, CWU, pompy ciepła, rozdzielenie obiegów

To urządzenie dla instalacji, w których liczy się skuteczna wymiana energii, stabilna praca i hydrauliczne oddzielenie dwóch obiegów roboczych.

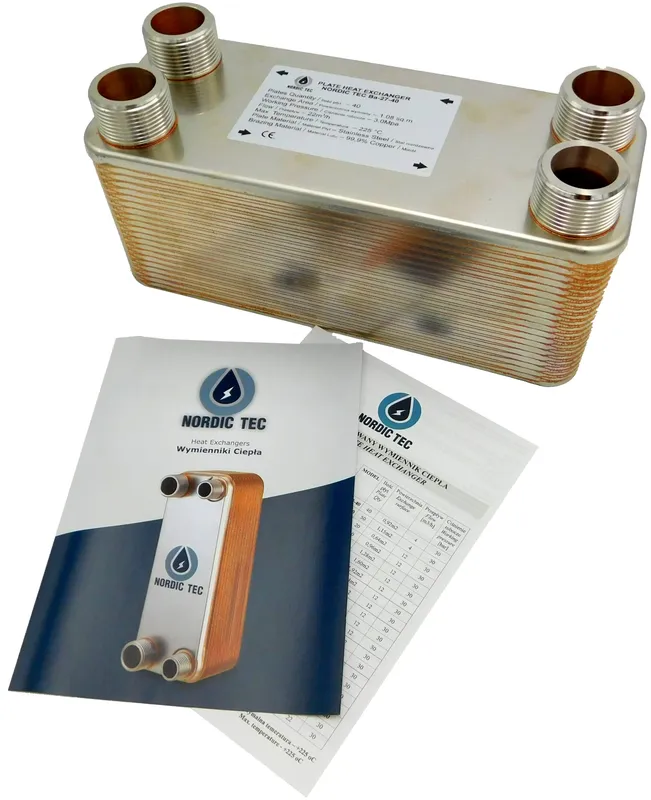

Specyfikacja techniczna wymiennika Ba-27-40

Model	Ba-27-40
Moc grzewcza	40 do 85 kW
Liczba płyt	40
Przyłącza	5/4" / DN 32
Powierzchnia wymiany ciepła	1,080 m²
Przepływ maksymalny	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C

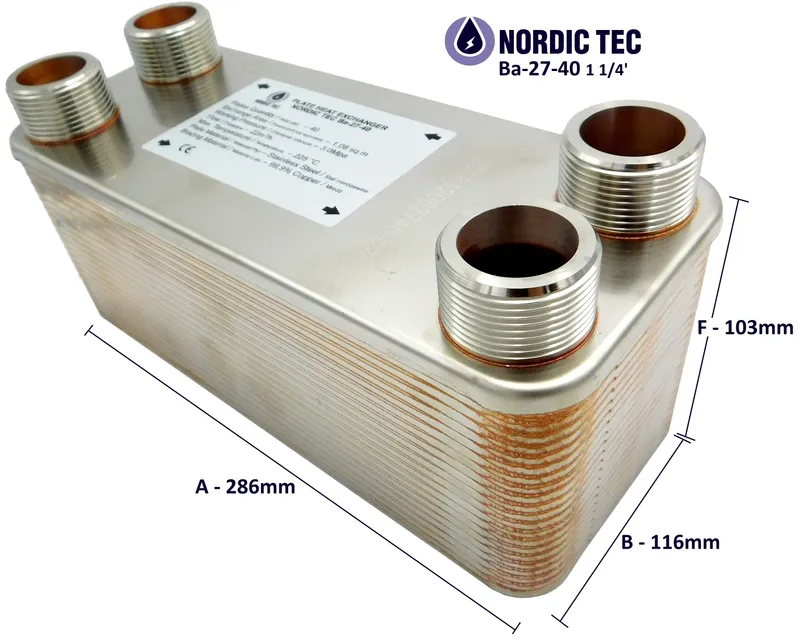

Wymiary	286 × 116 × 104 mm
Rozstaw przyłączy	234 mm / 63 mm
Materiał	stalowy (S316L)
Lut	miedź
Czynnik	woda-woda | ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-40?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie trzeba odseparować różne parametry pracy instalacji. Ten płytowy wymiennik ciepła można stosować w układach CO, CWU, z pompą ciepła, przy ogrzewaniu podłogowym oraz w instalacjach grzewczych i chłodniczych.

Korzyści w praktyce

Separacja obiegów ułatwia integrację różnych źródeł ciepła i zabezpiecza pracę układu.

Typowe zastosowania

Model nadaje się do rozdzielenia układu otwartego od zamkniętego oraz do współpracy z obiegami woda-woda i ciecz-ciecz.

Model Ba-27-40 pracuje w zakresie mocy 40 do 85 kW i ma 40 płyt odpowiedzialnych za przekazywanie energii. Przyłącza 5/4" / DN 32, powierzchnia wymiany 1,080 m², przepływ maksymalny 12 m3/h, ciśnienie robocze do 30 bar i temperatura pracy do +230°C wskazują na zastosowanie w wymagających układach hydraulicznych.

Zasada działania i budowa wymiennika Ba-27-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu cieczy ze sobą. Taki układ pozwala skutecznie przekazywać ciepło przy zachowaniu separacji obiegów.

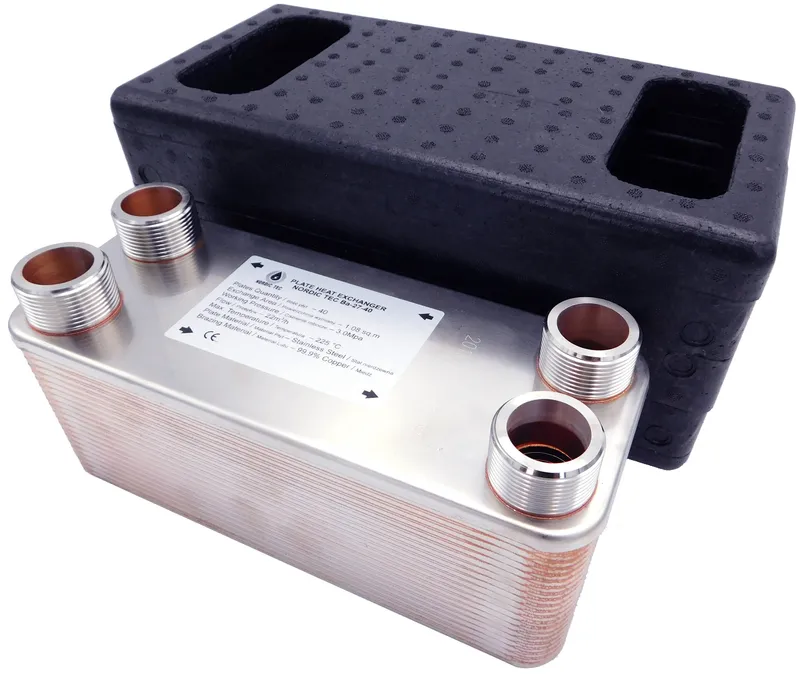

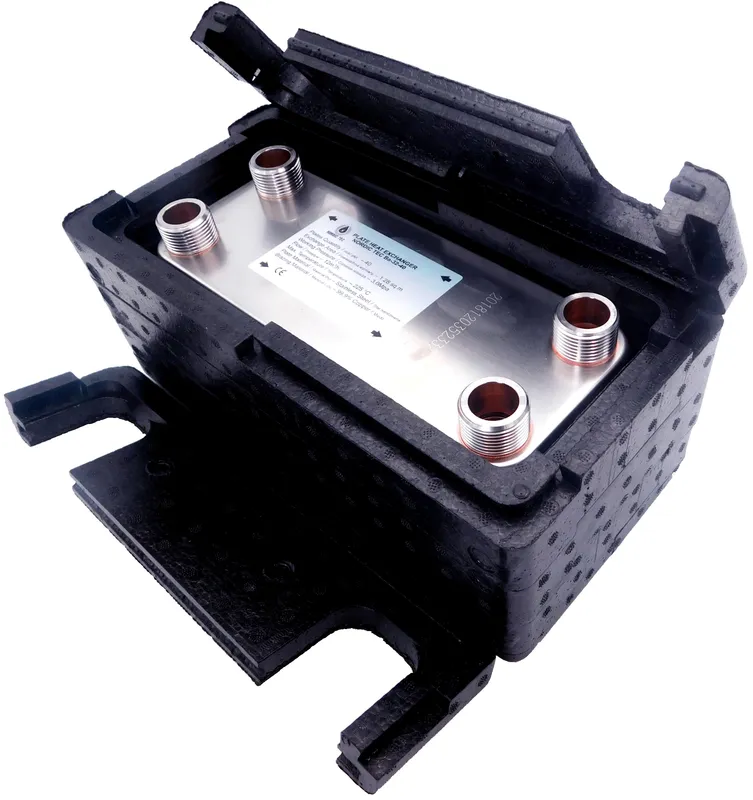

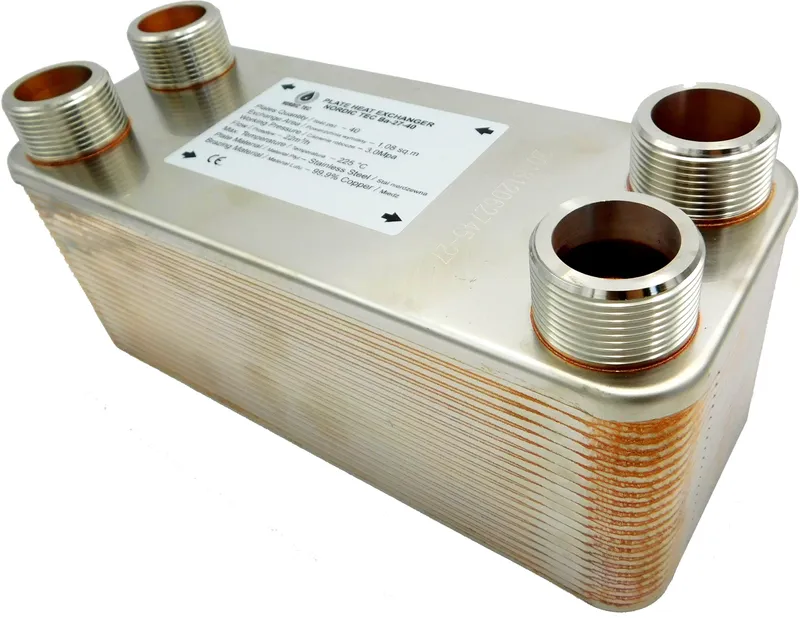

Z czego składa się urządzenie?

Konstrukcja wykorzystuje płyty ze stali S316L oraz lutowanie miedzią w piecach próżniowych. Całość uzupełniają króćce przyłączeniowe 5/4", które ułatwiają włączenie wymiennika do instalacji.

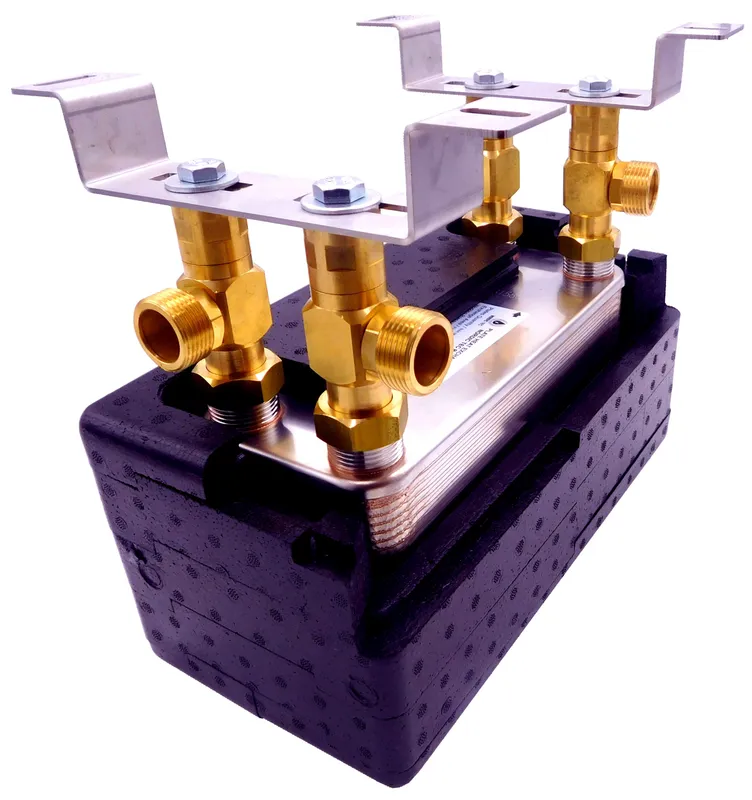

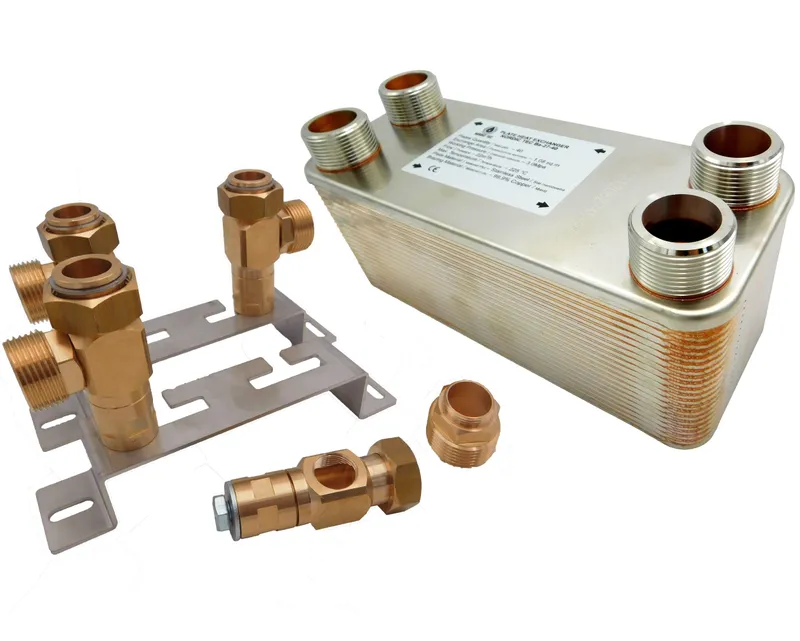

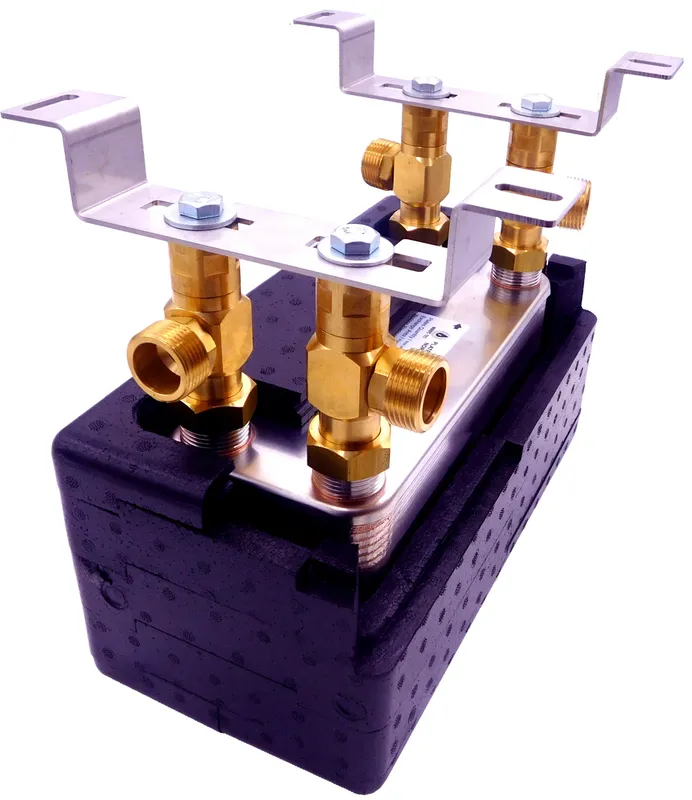

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-40

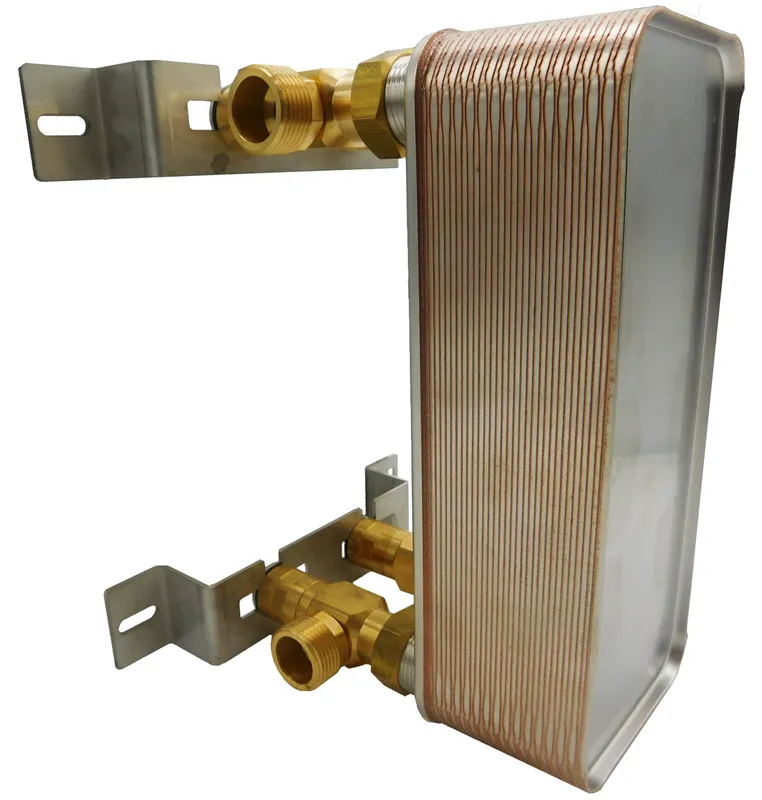

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby utrzymać sprawną wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające i odpowietrzenie.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 12 m3/h oraz opory instalacji.

Przykłady konfiguracji CO i CWU

Typowe konfiguracje to pompa ciepła z instalacją CO, źródło ciepła z obiegiem CWU oraz rozdzielenie układu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-27-40 do instalacji?

Kluczowe parametry doboru

• Moc źródła i zapotrzebowanie instalacji: 40 do 85 kW.
• Wymagany przepływ: do 12 m3/h.
• Średnica przyłączy: 5/4" / DN 32.
• Dopuszczalne ciśnienie robocze: do 30 bar.
• Temperatura pracy i rodzaj medium w układzie woda-woda lub ciecz-ciecz.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany lub dodatkowego zapasu mocy. Jeśli chcesz potwierdzić dobór, skonsultuj parametry instalacji z Aquaventis.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, działania i doboru modelu Ba-27-40 w instalacjach grzewczych oraz chłodniczych.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją CO, CWU lub pompą ciepła. To praktyczne rozwiązanie tam, gdzie obiegi mają różne warunki pracy.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez powierzchnię płyt ze stali S316L, a media pozostają od siebie oddzielone. Taka budowa zapewnia sprawną wymianę energii przy zwartej konstrukcji.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić hydraulicznie dwa obiegi. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, układów CWU, podłogówki oraz systemów o różnych temperaturach i ciśnieniach pracy. To także dobry wybór dla układów woda-woda i ciecz-ciecz.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym modelu zakres mocy wynosi 40 do 85 kW, a przepływ maksymalny 12 m3/h, więc te wartości należy porównać z wymaganiami instalacji. Znaczenie mają też przyłącza 5/4" / DN 32 oraz dopuszczalne ciśnienie robocze.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w możliwościach wymiennika. Trzeba zweryfikować moc, przepływ, temperatury pracy oraz sposób rozdzielenia obiegów. Kluczowe są też przyłącza 5/4" / DN 32 i poprawny dobór hydrauliczny.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
