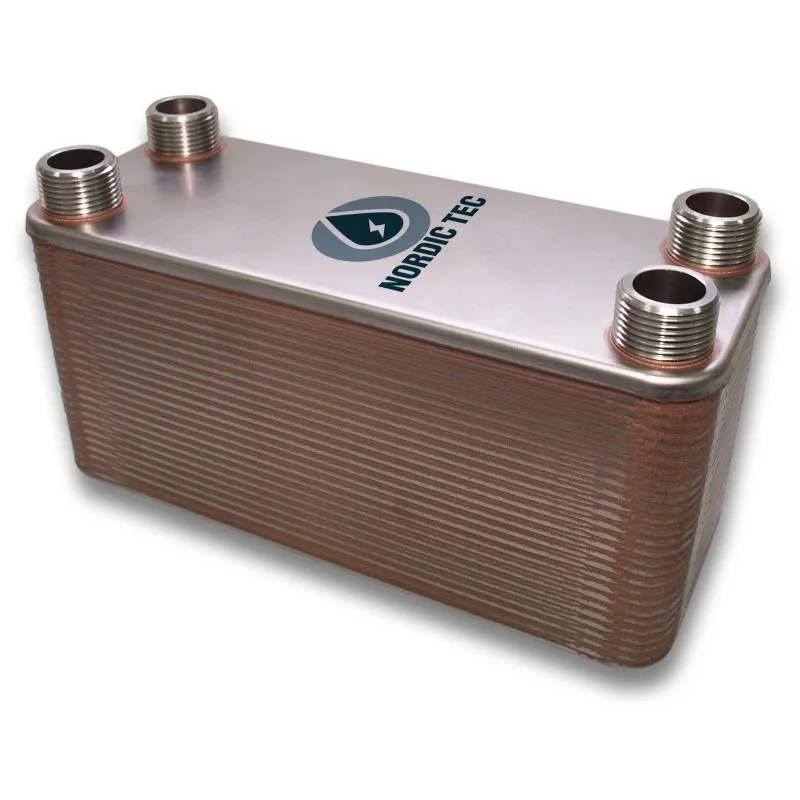

Wymiennik ciepła Ba-32-50 1" 50-110kW

Ba-32-50 — najważniejsze informacje

Ba-32-50 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji CO i współpracy z pompą ciepła lub kotłem grzewczym. Model o mocy 50 do 110 kW, z przyłączami 1" i konstrukcją 50 płyt sprawdza się tam, gdzie liczy się separacja układów oraz wysoka sprawność wymiany.

• Moc grzewcza: 50 do 110 kW
• Liczba płyt: 50
• Przyłącza: 1"
• Zastosowanie: CO, pompy ciepła, kotły grzewcze, układy chłodnicze

To urządzenie rozwiązuje problem bezpiecznego przekazywania ciepła pomiędzy odseparowanymi obiegami w instalacjach grzewczych i chłodniczych. Dzięki 50 płytom oraz przepływowi do 12 m3/h model nadaje się do układów wymagających stabilnej pracy przy ciśnieniu roboczym do 30 bar.

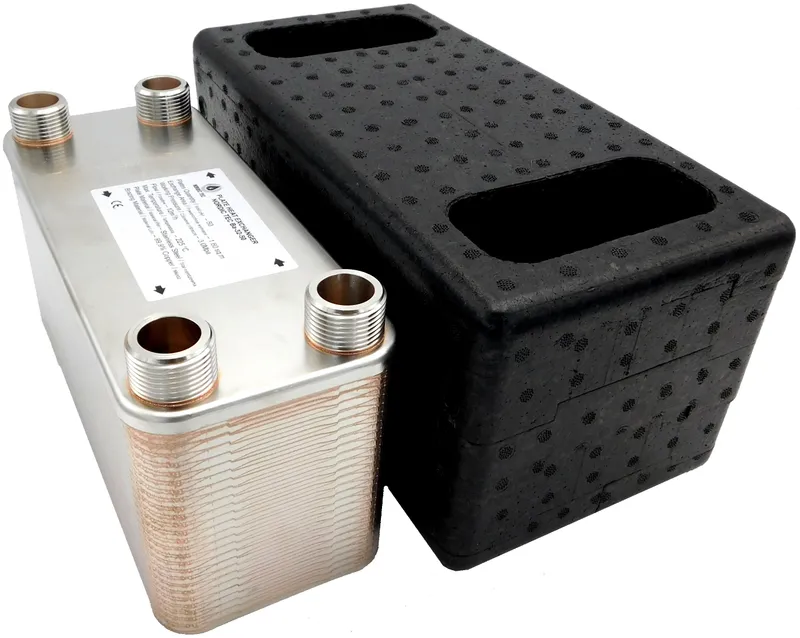

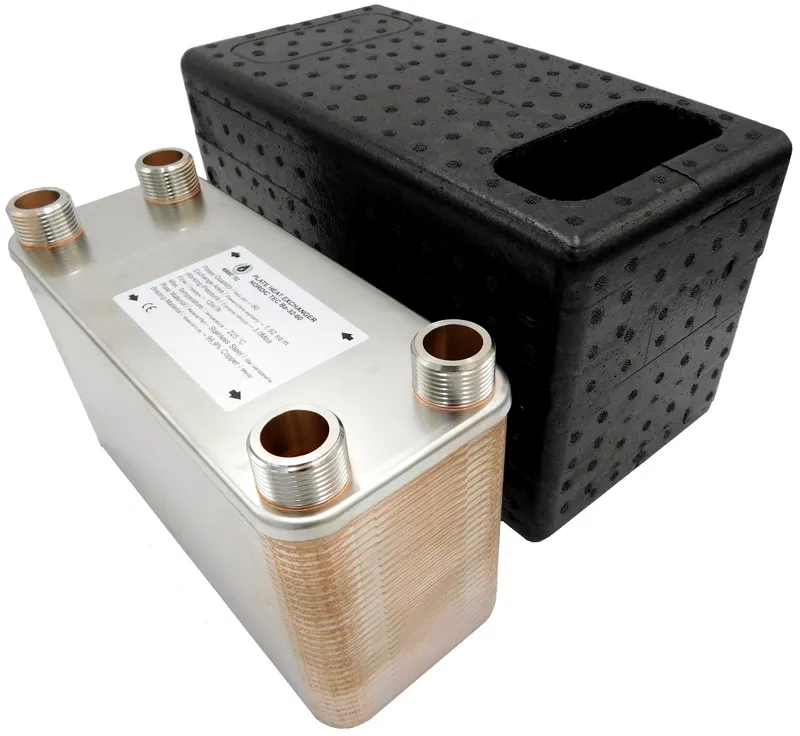

Specyfikacja techniczna wymiennika Ba-32-50

Model	Ba-32-50
Moc grzewcza	50 do 110 kW
Liczba płyt	50
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	1,600 m²
Maks. przepływ	< 12 m³/h
Maksymalne ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar

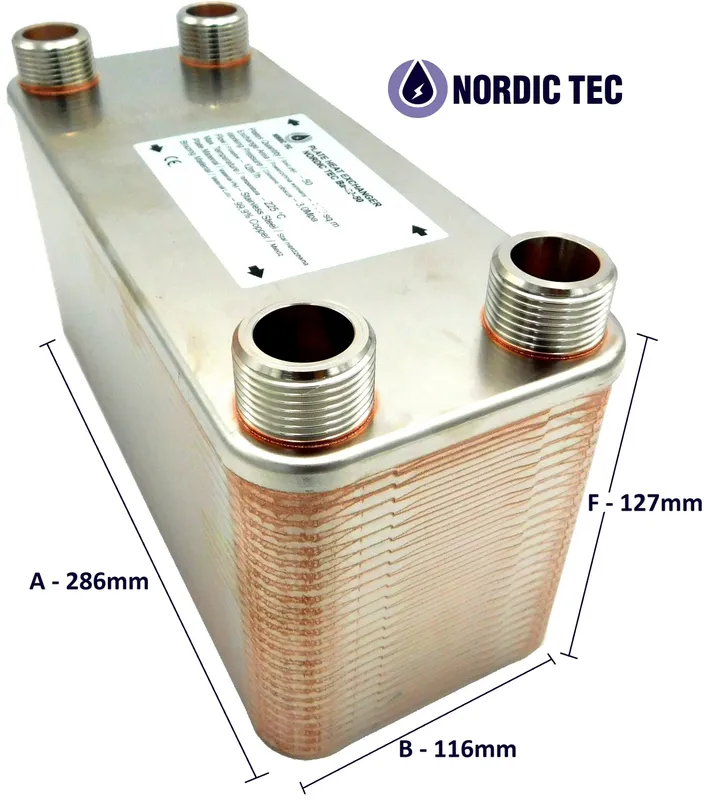

Wymiary	286 x 116 x 127 mm
Rozstaw przyłączy	243 mm / 72 mm
Masa	około 7,5 kg
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-50?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co ułatwia separację instalacji i poprawia bezpieczeństwo pracy. Ten płytowy wymiennik ciepła sprawdza się tam, gdzie po jednej stronie pracuje woda lub roztwór glikolu, a po drugiej obieg CO albo CWU wymagający niezależności hydraulicznej.

Typowe zastosowania

Model może pracować z pompą ciepła, kotłem grzewczym, ogrzewaniem podłogowym, instalacją grzejnikową oraz w układach chłodniczych. Dobrze pasuje także do rozdzielenia układu otwartego od zamkniętego, współpracy z nagrzewnicami, podgrzewania wody użytkowej i zastosowań przemysłowych z mediami nieagresywnymi.

Model Ba-32-50 został zaprojektowany do pracy w instalacjach wymagających dobrego bilansu między mocą, przepływem i odpornością ciśnieniową. Najważniejsze dane to moc 50 do 110 kW, przyłącza 1", maksymalny przepływ 12 m3/h oraz ciśnienie robocze do 30 bar.

Zasada działania i budowa wymiennika Ba-32-50

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i wymieniają energię przez ich powierzchnię, bez bezpośredniego kontaktu ze sobą. Odpowiednio wyprofilowana płyta oraz turbulentny przepływ zwiększają skuteczność przekazywania ciepła i pomagają utrzymać wysoką sprawność układu.

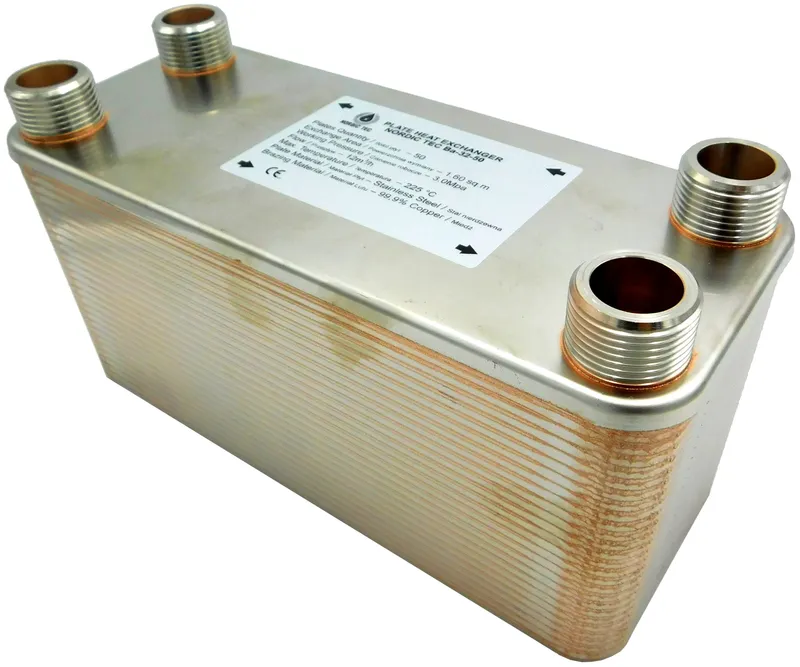

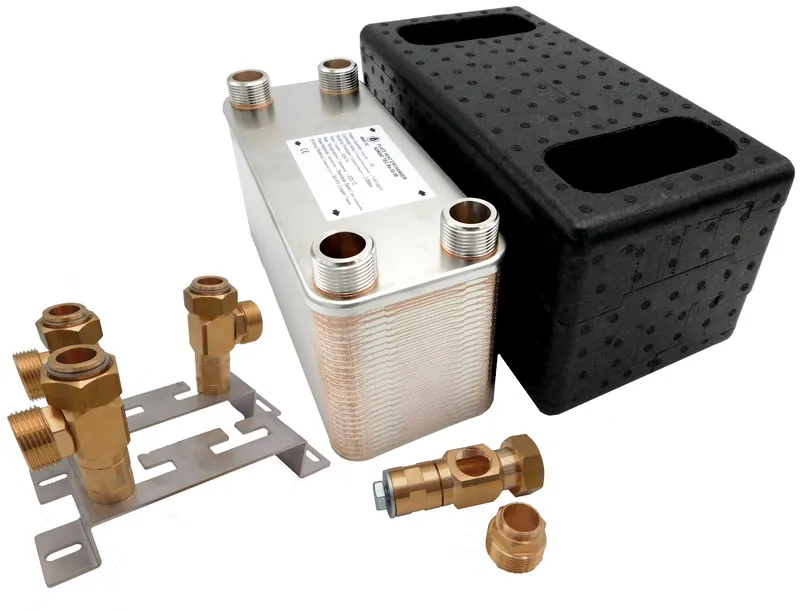

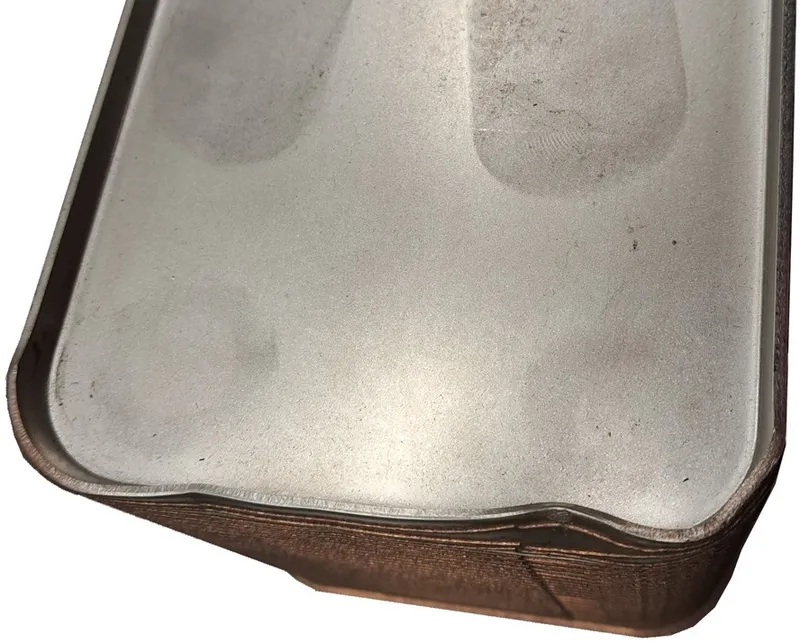

Z czego składa się urządzenie?

Konstrukcja opiera się na 50 płytach ze stali nierdzewnej 316L, lutowanych miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 1", a powierzchnia wymiany wynosi 1,600 m², co sprzyja efektywnej pracy w instalacjach grzewczych i chłodniczych.

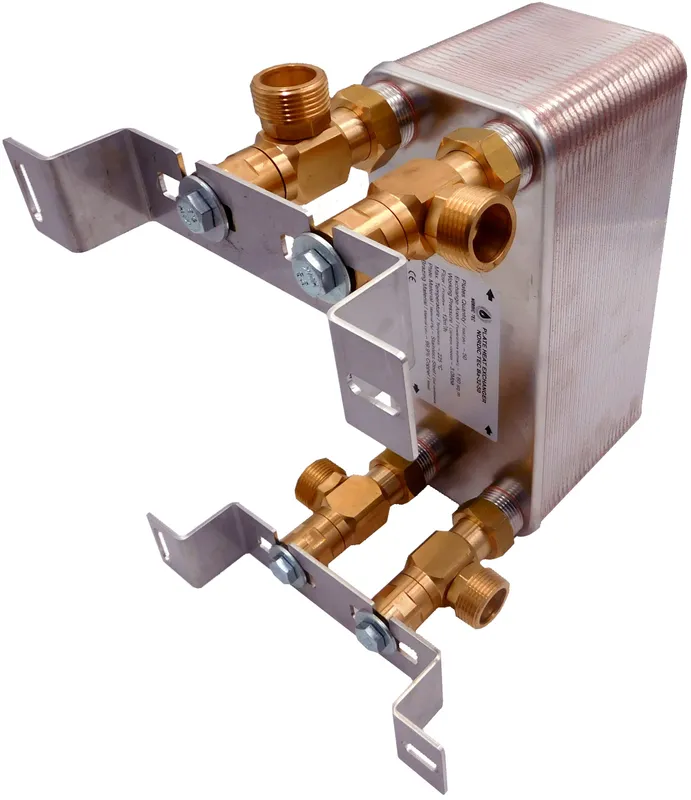

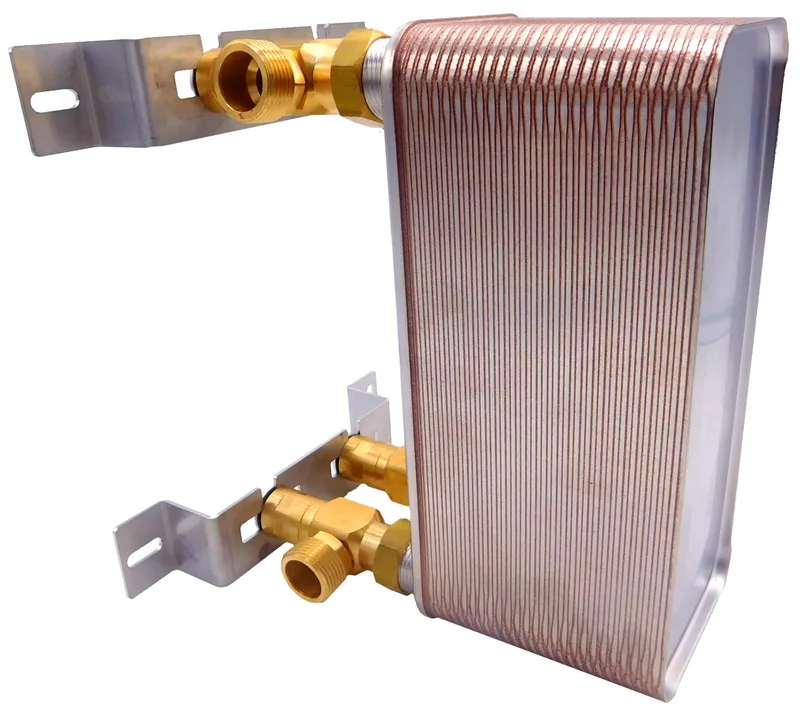

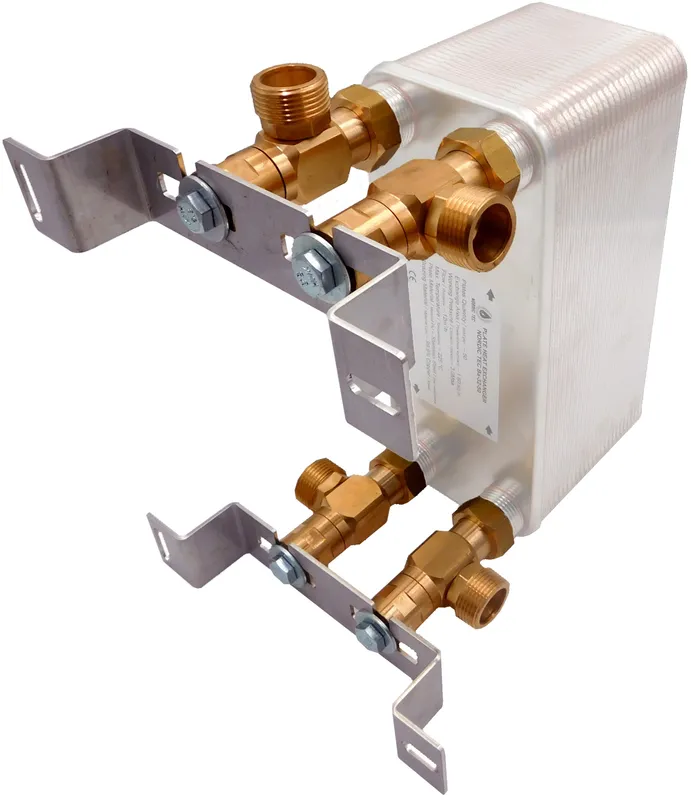

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-50

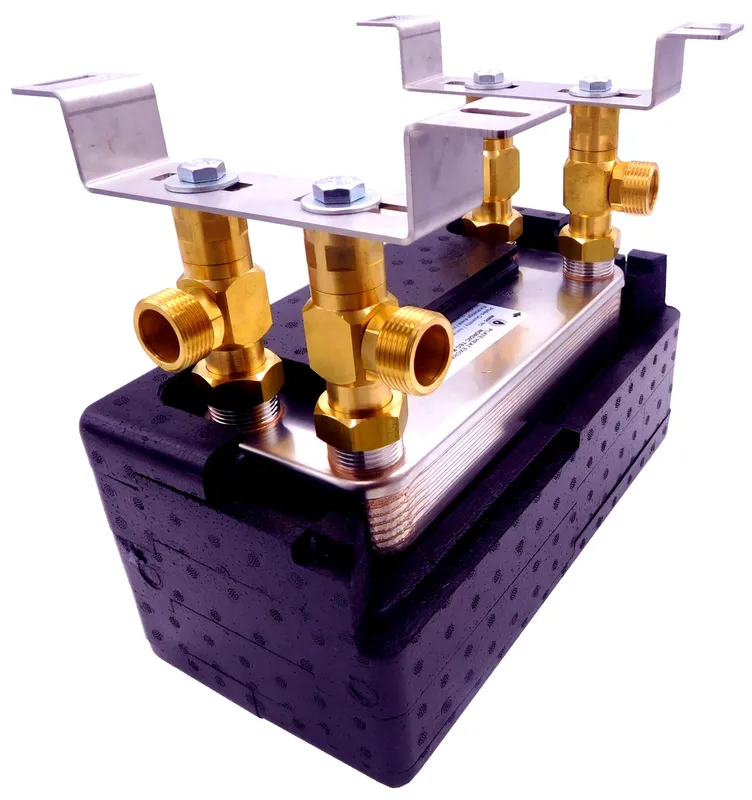

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby utrzymać skuteczną wymianę ciepła.
• W instalacji warto przewidzieć filtrację, odpowietrzenie oraz zawory odcinające po obu stronach wymiennika.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 12 m3/h i charakter pracy całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła po jednej stronie i CO po drugiej, kocioł grzewczy współpracujący z obiegiem CWU lub rozdzielenie dwóch instalacji o różnych parametrach pracy. Taki montaż pomaga odseparować obiegi i uprościć modernizację systemu.

Jak dobrać wymiennik Ba-32-50 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła w zakresie 50 do 110 kW.
• Trzeba uwzględnić przepływ do 12 m3/h, średnicę przyłączy 1" oraz wymagane ciśnienie robocze do 30 bar.
• Znaczenie ma także różnica temperatur i rodzaj medium, np. woda lub roztwór glikolu.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany albo mniejszej straty temperaturowej. Jeśli układ pracuje na granicy parametrów lub ma obsługiwać bardziej wymagające źródło, dobór warto skonsultować z Aquaventis.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej. To szybkie podsumowanie dla osób, które chcą potwierdzić kompatybilność z instalacją przed zakupem.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować instalacje o różnych parametrach pracy. To częste rozwiązanie w CO, CWU, przy pompach ciepła oraz przy rozdzieleniu układu otwartego i zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa media. Jedno medium oddaje ciepło, a drugie je odbiera, bez bezpośredniego kontaktu. W tym modelu pomagają w tym płyty ze stali nierdzewnej 316L i lutowanie miedzią.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować obiegi lub połączyć źródła ciepła pracujące w różnych warunkach. Dotyczy to instalacji z pompą ciepła, kotłem, podłogówką, CWU i modernizowanych systemów CO. Sprawdza się też w układach chłodniczych.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym przypadku punkt wyjścia stanowi zakres 50 do 110 kW, przepływ do 12 m3/h i przyłącza 1". Ważne są również medium robocze oraz wymagana separacja hydrauliczna.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z pompą ciepła i podłogówką, jeśli parametry instalacji mieszczą się w jego możliwościach. Istotne są przede wszystkim moc źródła, przepływ, temperatura zasilania oraz poprawny dobór hydrauliczny. Model jest przeznaczony także do pracy z wodą lub roztworem glikolu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
