Wymiennik ciepła Ba-27-70 5/4" 65-150kW

Ba-27-70 — najważniejsze informacje

Ba-27-70 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 65 do 150 kW. Model z 70 płytami, powierzchnią wymiany 1,890 m² i przyłączami 5/4 cala sprawdza się w układach CO, CWU oraz przy separacji obiegów grzewczych i chłodniczych.

• Moc grzewcza: 65 do 150 kW
• Liczba płyt: 70
• Przyłącza: 5/4 cala, 4x 1"
• Zastosowanie: CO, CWU, pompy ciepła, rozdzielenie układów

To urządzenie dla użytkowników, którzy potrzebują skutecznej separacji obiegów i stabilnej wymiany ciepła przy przepływie do 12 m3/h oraz ciśnieniu roboczym do 30 bar.

Specyfikacja techniczna wymiennika Ba-27-70

Model	Ba-27-70
Moc grzewcza	65 do 150 kW
Liczba płyt	70
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	1,890 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Długość	286 mm
Szerokość	116 mm
Grubość	176 mm
Rozstaw przyłączy C	234 mm
Rozstaw przyłączy D	63 mm
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-70?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie oddzielić instalacje pracujące w różnych warunkach ciśnienia i temperatury. Dzięki temu łatwiej zintegrować źródło ciepła z odbiornikami oraz ograniczyć ryzyko zakłóceń w pracy układu.

Typowe zastosowania

Ten płytowy wymiennik ciepła znajduje zastosowanie w instalacjach CO, CWU, ogrzewaniu podłogowym, układach z pompą ciepła oraz w systemach chłodniczych. Sprawdza się także przy rozdzieleniu układu otwartego od zamkniętego i podczas modernizacji istniejącej instalacji grzewczej.

Model Ba-27-70 został zaprojektowany do pracy w wymagających układach, gdzie liczą się wysoka powierzchnia wymiany i odporność na parametry robocze. Kluczowe dane to moc 65 do 150 kW, przepływ do 12 m3/h, ciśnienie robocze do 30 bar oraz maksymalna temperatura pracy +230°C.

Zasada działania i budowa wymiennika Ba-27-70

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i przekazują energię przez ich powierzchnię bez bezpośredniego kontaktu. Taki układ umożliwia skuteczną wymianę ciepła przy zachowaniu separacji obiegów, co jest ważne w instalacjach o różnych parametrach pracy.

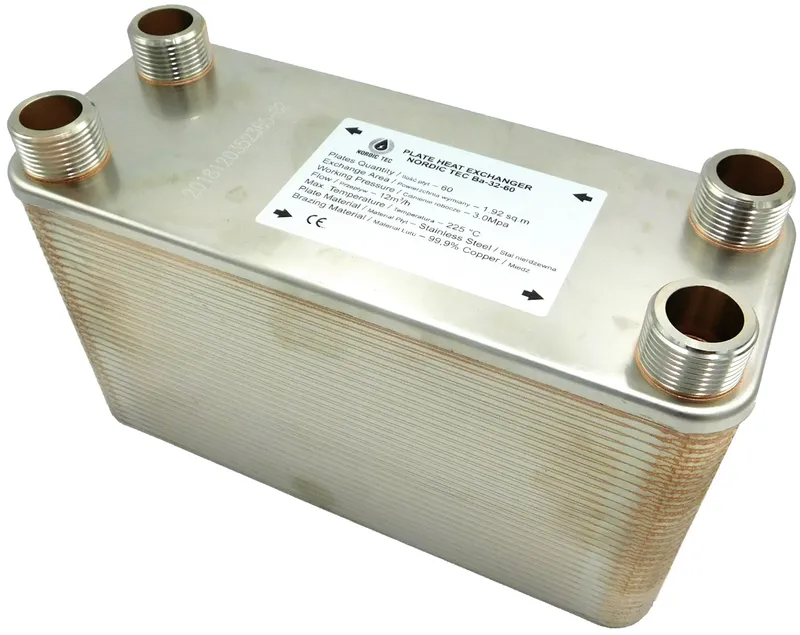

Z czego składa się urządzenie?

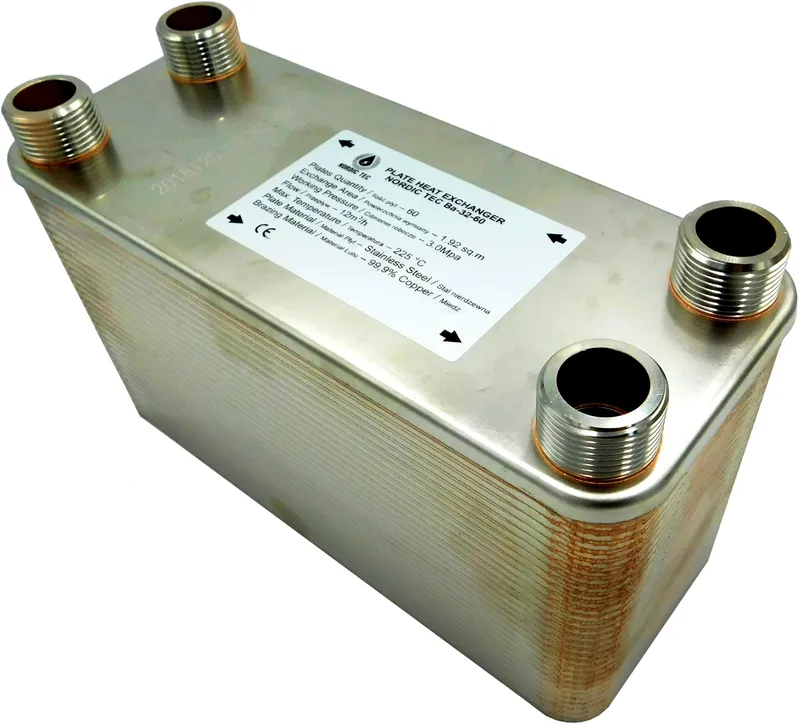

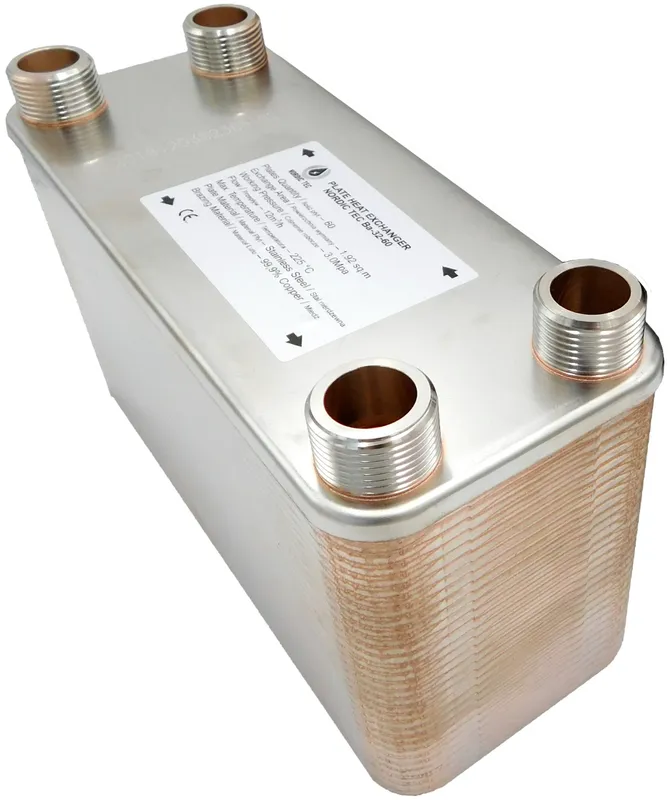

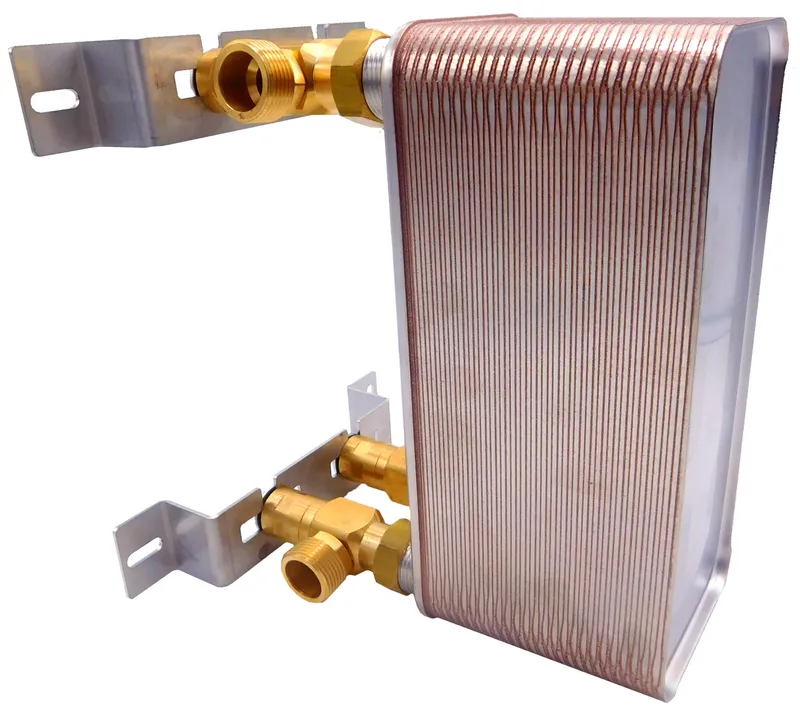

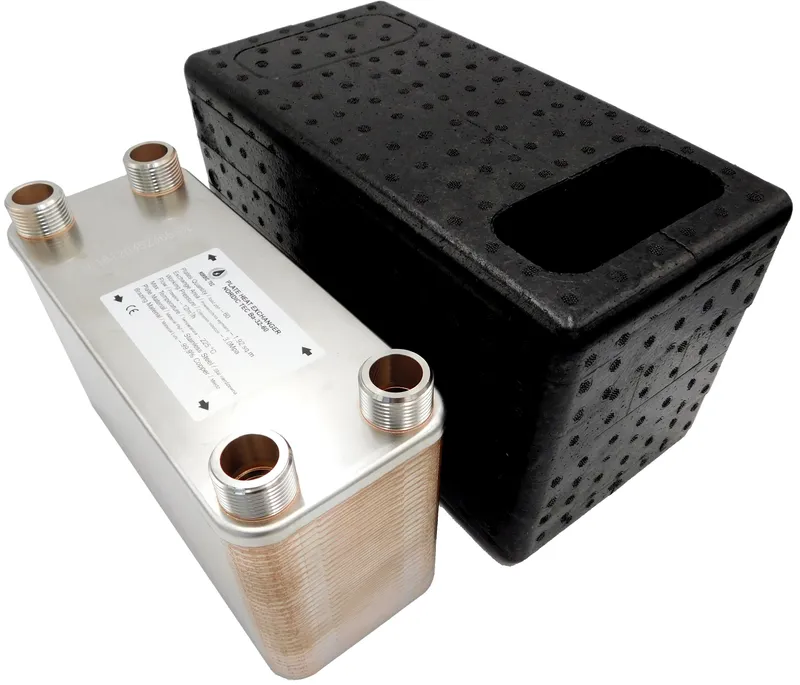

Konstrukcja wykorzystuje 70 płyt ze stali nierdzewnej 316L, lutowanych miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 1", które umożliwiają włączenie wymiennika do obiegu grzewczego lub chłodniczego.

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-70

Wytyczne montażowe

• Oba obiegi należy podłączyć tak, aby zapewnić prawidłowy przepływ po przeciwnych stronach płyt.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach przepływowych.

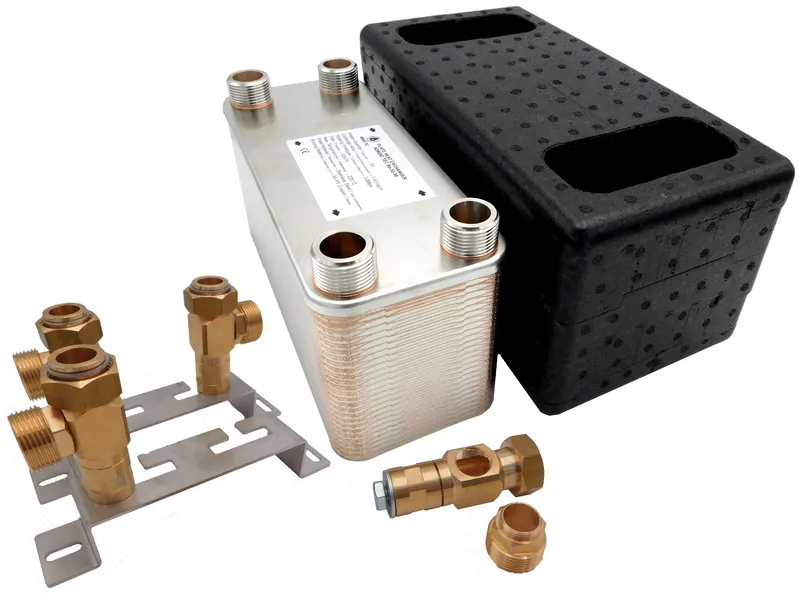

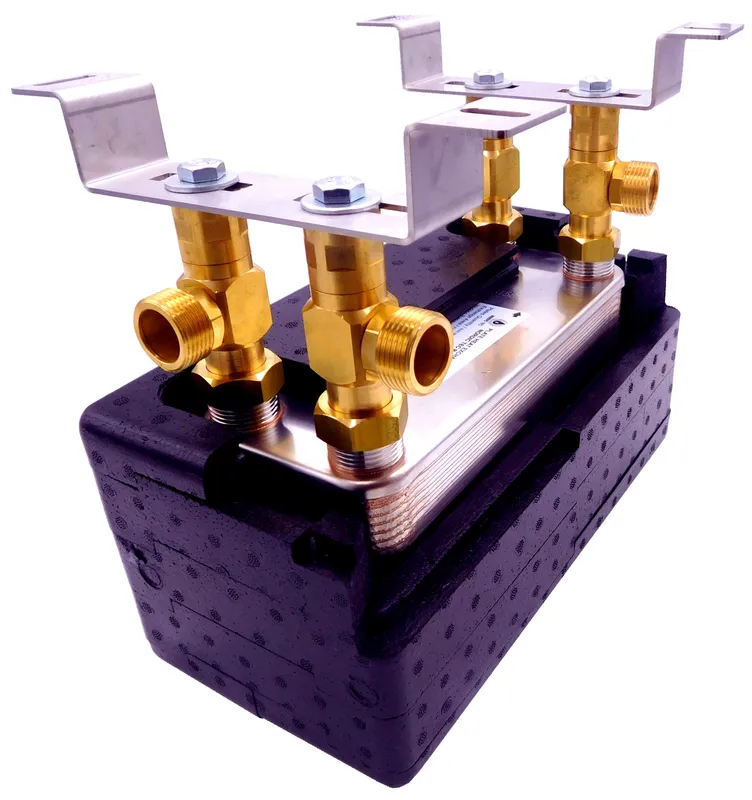

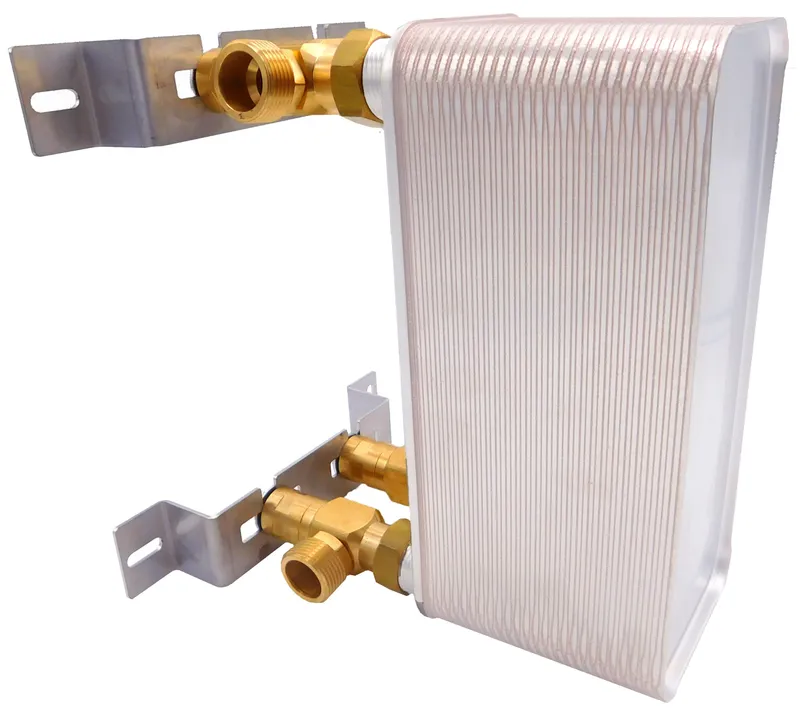

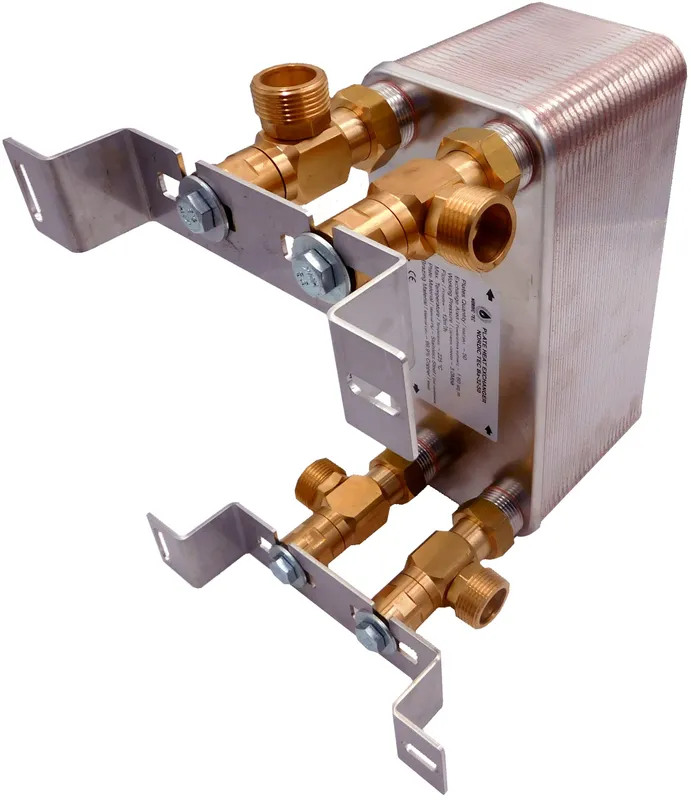

• W instalacji powinny znaleźć się zawory odcinające i elementy odpowietrzające.
• Dobór pomp obiegowych należy dopasować do wymaganego przepływu do 12 m3/h.

Przykłady konfiguracji CO i CWU

Model może pracować między pompą ciepła a obiegiem CO, między źródłem ciepła a przygotowaniem CWU oraz tam, gdzie trzeba oddzielić układ otwarty od zamkniętego.

Jak dobrać wymiennik Ba-27-70 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: 65 do 150 kW.
• Sprawdź wymagany przepływ: maksymalnie 12 m3/h.
• Uwzględnij różnicę temperatur, rodzaj medium i potrzebę separacji obiegów.
• Zweryfikuj średnicę przyłączy: 5/4 cala, 4x 1".
• Porównaj dopuszczalne ciśnienie robocze 30 bar i temperaturę pracy +230°C z warunkami instalacji.

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, mniejszej straty ciśnienia albo zapasu wydajności. Jeśli chcesz potwierdzić dobór do konkretnego układu, skonsultuj parametry instalacji z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zwykle zasady działania, zastosowania i poprawnego doboru modelu do instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy Ba-27-70 będzie odpowiedni do CO, CWU, pompy ciepła lub ogrzewania podłogowego.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Stosuje się go w instalacjach CO, CWU, z pompą ciepła oraz tam, gdzie trzeba rozdzielić układ otwarty od zamkniętego. To rozwiązanie poprawia bezpieczeństwo i ułatwia integrację różnych części instalacji.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej 316L, a obiegi pozostają od siebie oddzielone. Lutowanie miedzią wspiera szczelność i efektywne przekazywanie energii.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, zasilania podłogówki, przygotowania CWU lub połączenia układów o różnych parametrach pracy. To częsty wybór przy rozbudowie systemu grzewczego.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się na podstawie parametrów całej instalacji. Trzeba uwzględnić moc źródła 65 do 150 kW, przepływ do 12 m3/h, różnicę temperatur, rodzaj medium oraz średnicę przyłączy 5/4 cala. W praktyce warto zostawić bezpieczny zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z danymi modelu. Należy sprawdzić wymaganą moc, przepływ, temperatury pracy oraz sposób wpięcia w obieg. Jeśli te warunki są spełnione, model może pracować zarówno z pompą ciepła, jak i z podłogówką.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
