Wymiennik ciepła Ba-60-40 5/4" 80-170kW

Ba-60-40 — najważniejsze informacje

Ba-60-40 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 80 do 170 kW. Model z przyłączami 5/4" i pakietem 40 płyt sprawdza się w instalacjach grzewczych i chłodniczych, gdy trzeba odseparować układy oraz utrzymać wysoką sprawność wymiany ciepła.

• Moc grzewcza: 80 do 170 kW
• Liczba płyt: 40
• Przyłącza: 5/4"
• Zastosowanie: CO, pompy ciepła, układy grzewcze i chłodnicze

To wymiennik do instalacji, w których trzeba skutecznie przekazać ciepło między dwoma obiegami cieczy i jednocześnie zachować ich hydrauliczną separację. Sprawdzi się tam, gdzie liczy się duża powierzchnia wymiany, wysoka odporność materiałowa i stabilna praca przy większych przepływach.

Specyfikacja techniczna wymiennika Ba-60-40

Model	Ba-60-40
Moc grzewcza	80 do 170 kW
Liczba płyt	40
Przyłącza	4x 5/4"
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Powierzchnia wymiany grzewczej	2,400 m²
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-40?

Korzyści w praktyce

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielić różne części instalacji i dopasować ich parametry pracy. Ten płytowy wymiennik ciepła pomaga utrzymać sprawną pracę źródła ciepła oraz chronić układ wymagający separacji hydraulicznej.

Typowe zastosowania

Model znajduje zastosowanie w instalacjach CO, przy współpracy z pompą ciepła, w układach ogrzewania podłogowego, w systemach CWU oraz w rozwiązaniach grzewczych i chłodniczych. Nadaje się także do rozdzielenia układu otwartego od zamkniętego oraz do pracy w instalacjach glikol/woda i woda/woda.

Ba-60-40 pracuje w zakresie mocy 80 do 170 kW i został zaprojektowany do większych układów wymagających stabilnej wymiany ciepła. Konstrukcja 40-płytowa, przyłącza 5/4" oraz maksymalny przepływ 22 m3/h ułatwiają dobór do instalacji o wyższych wymaganiach hydraulicznych.

Zasada działania i budowa wymiennika Ba-60-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taki układ pozwala skutecznie przekazywać ciepło przy zachowaniu separacji hydraulicznej, co jest istotne w instalacjach z różnymi parametrami pracy.

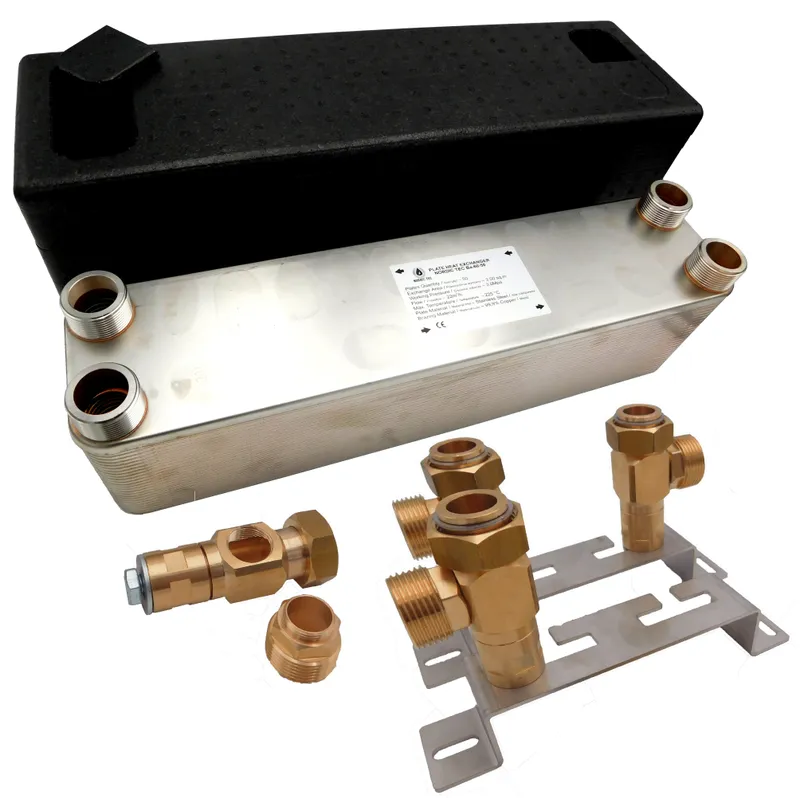

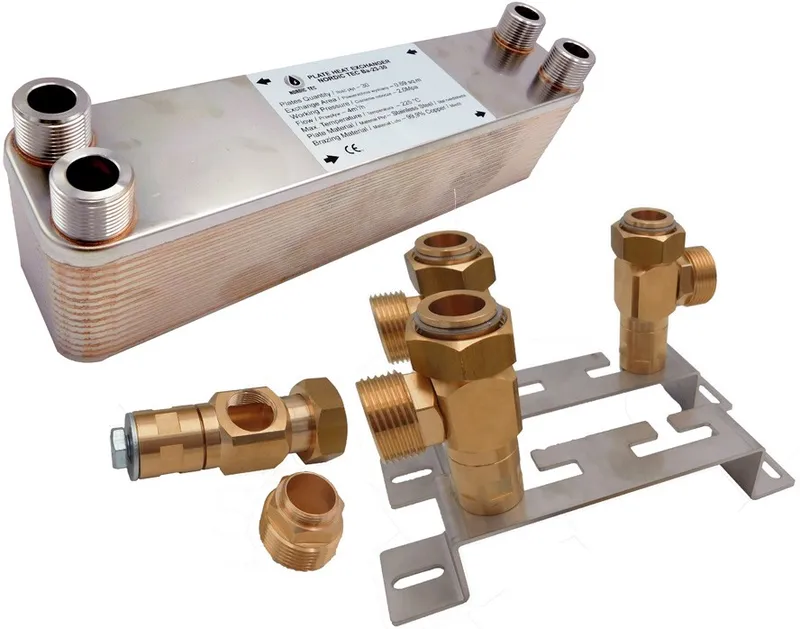

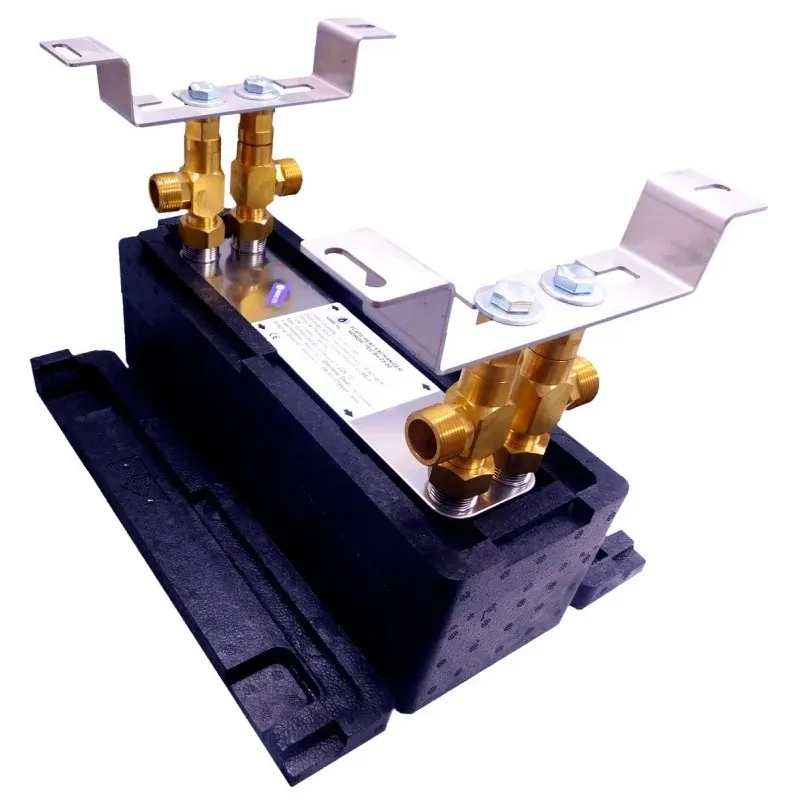

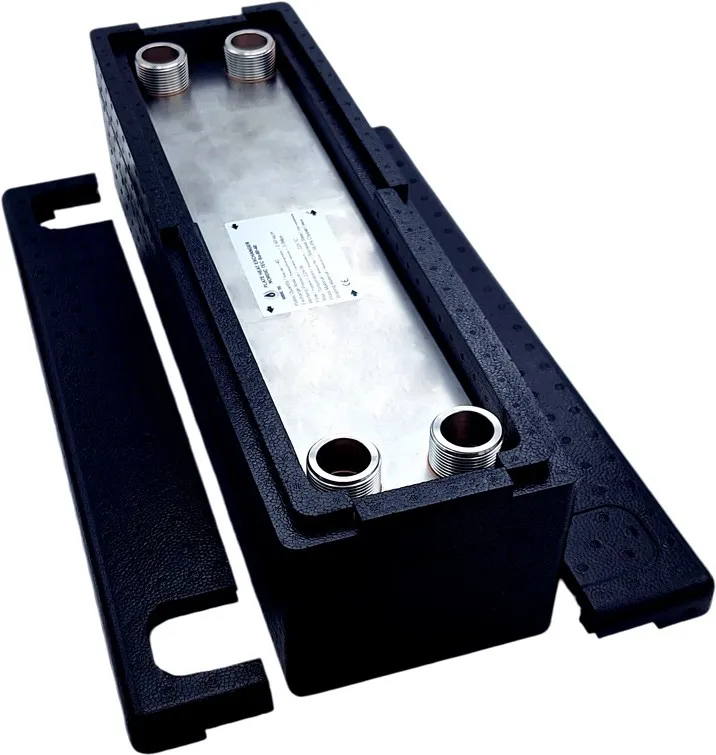

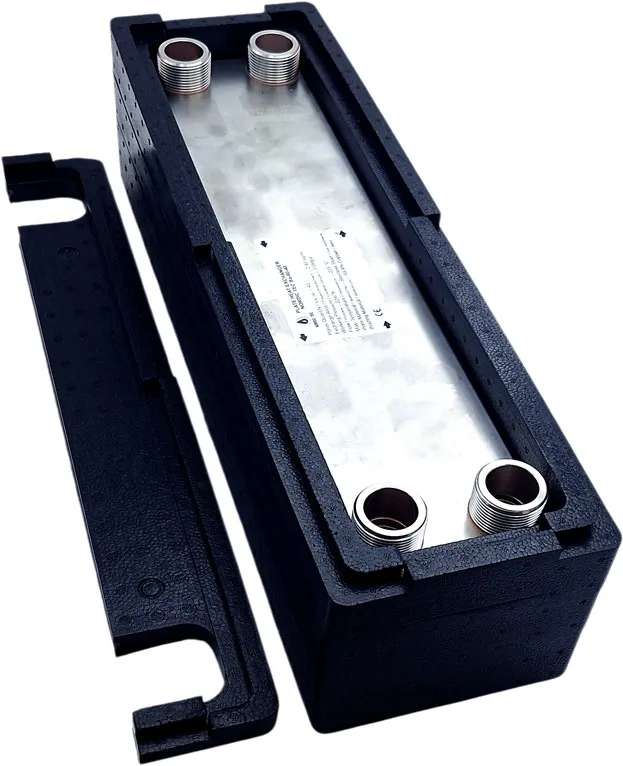

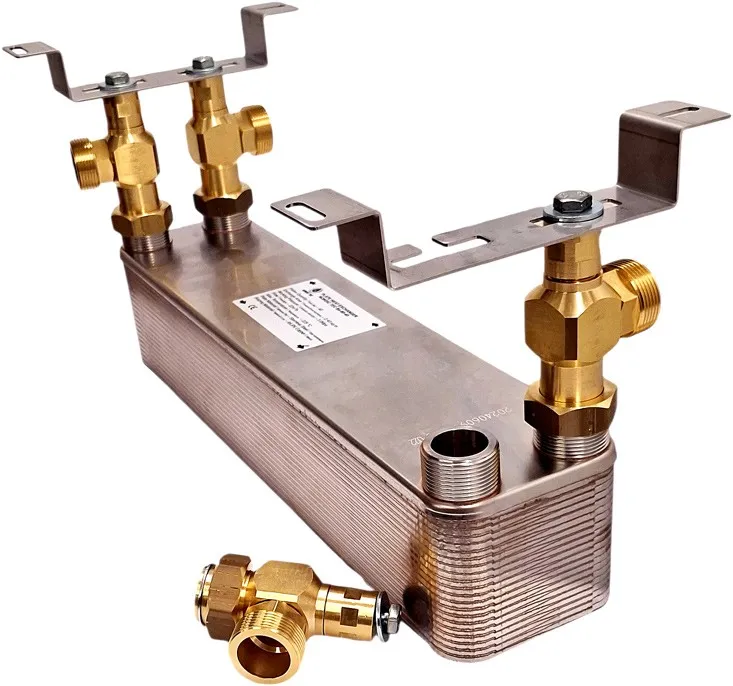

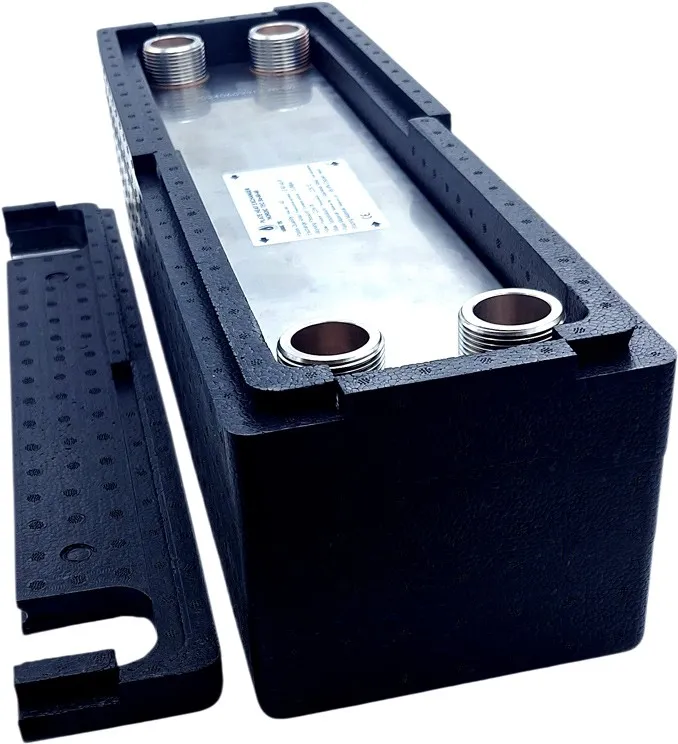

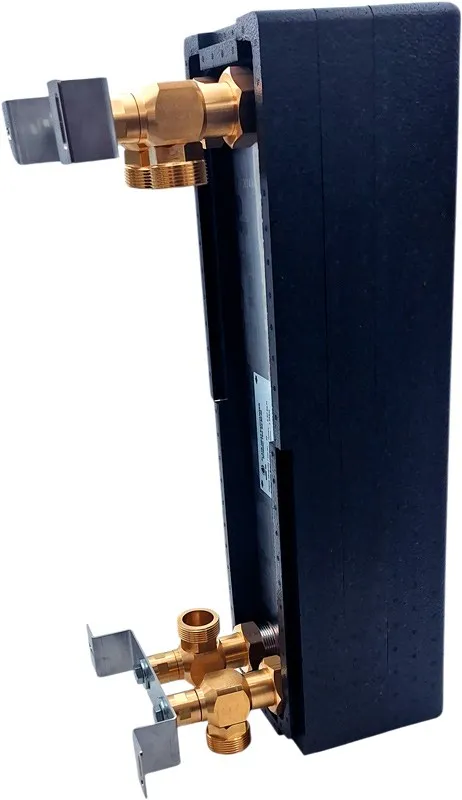

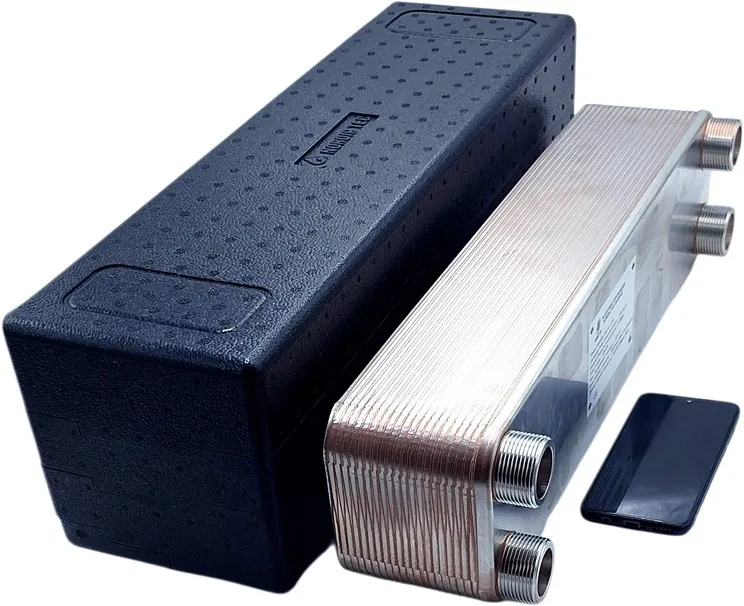

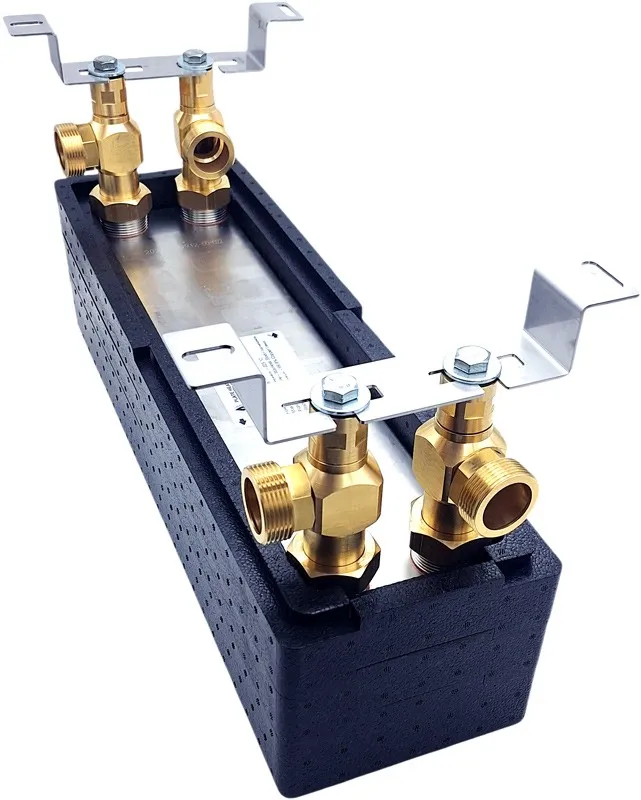

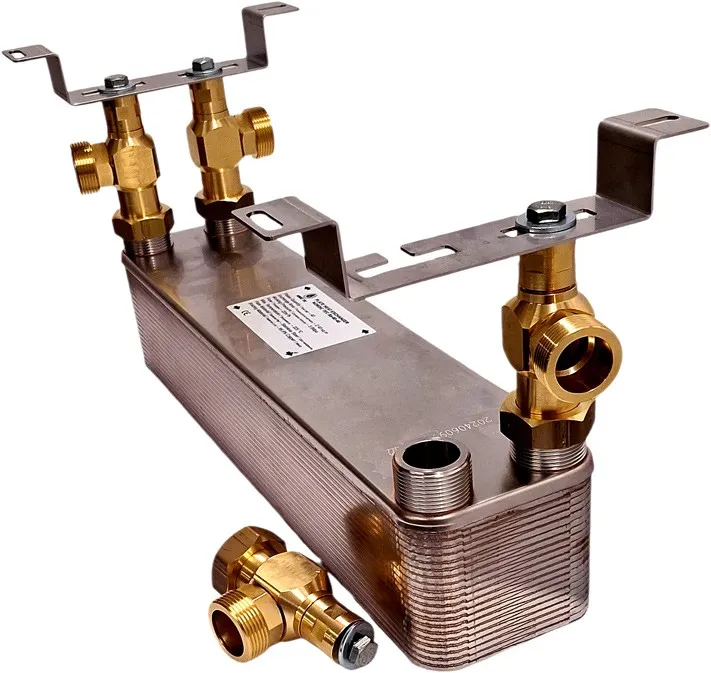

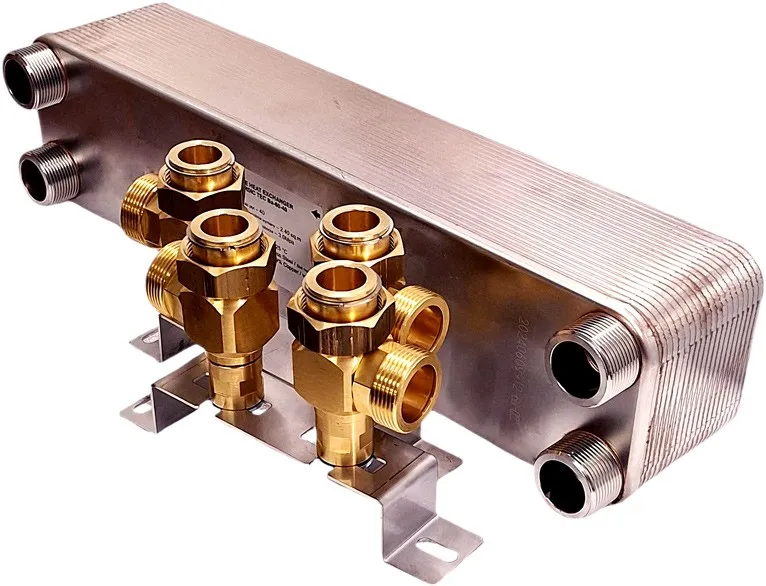

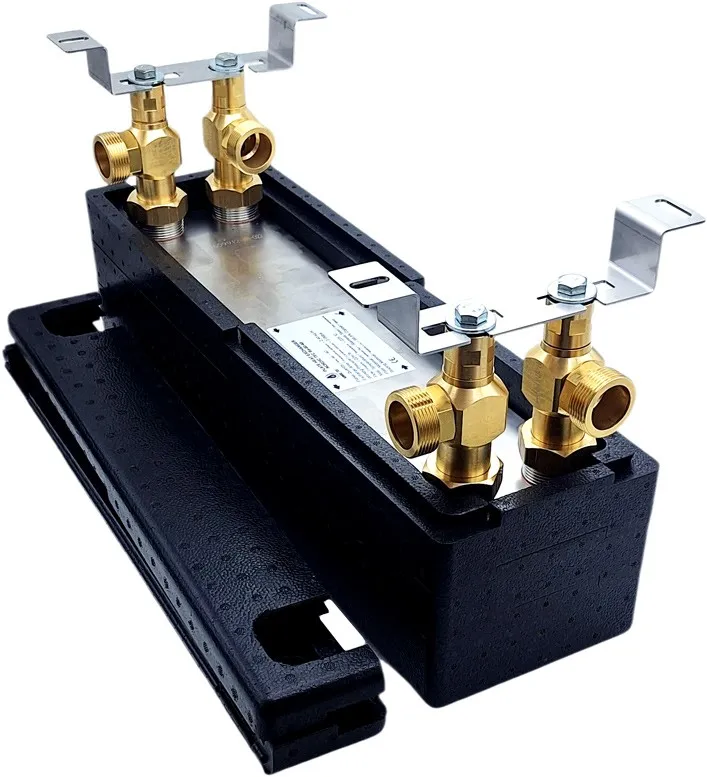

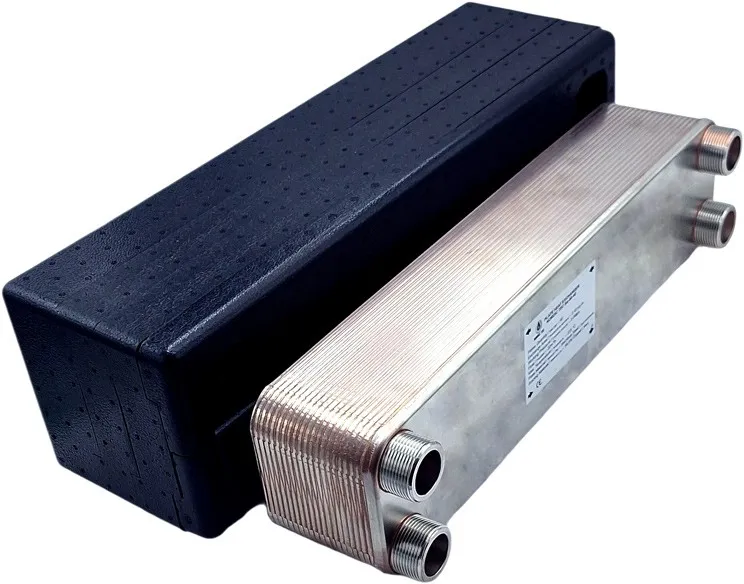

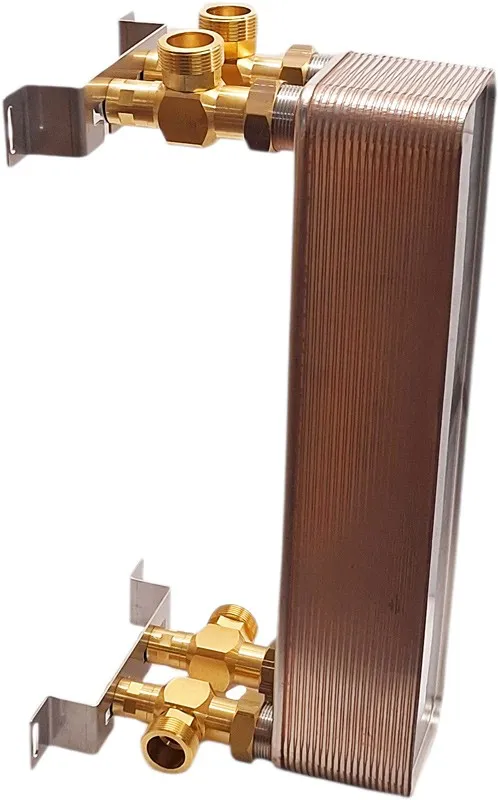

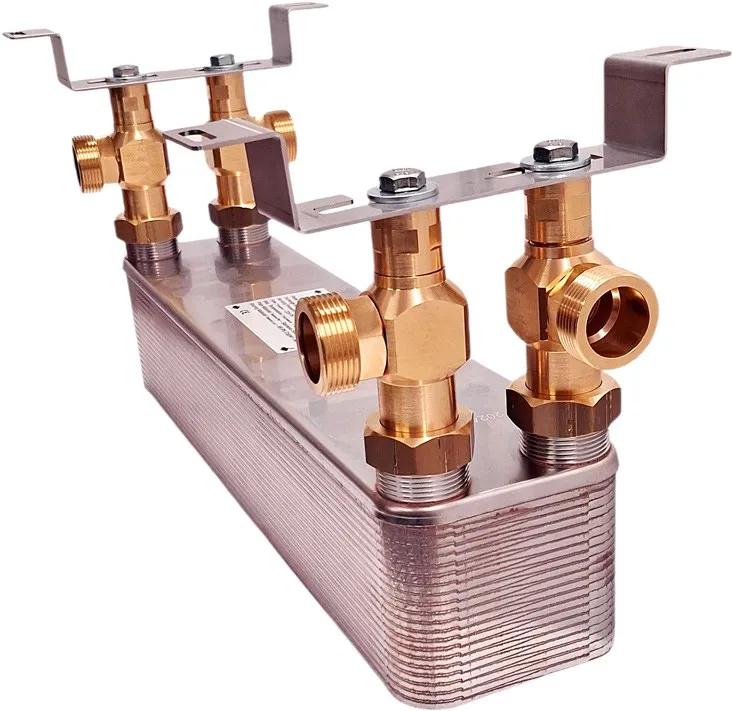

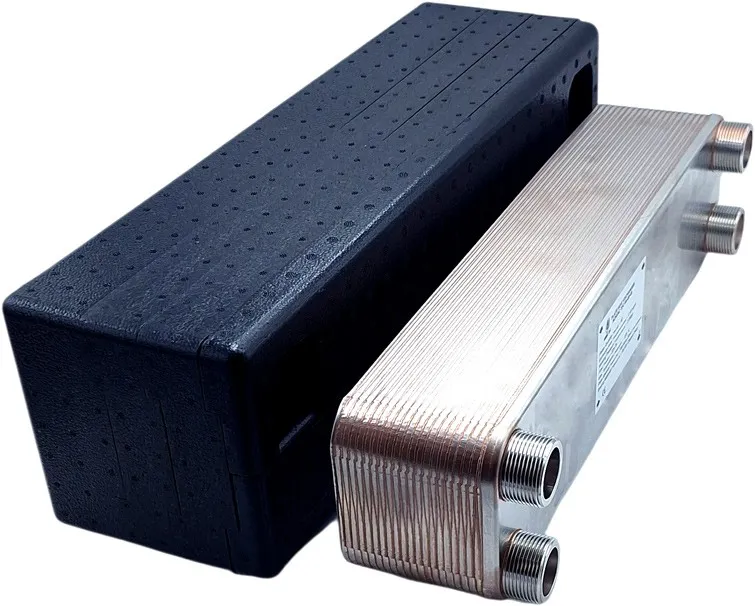

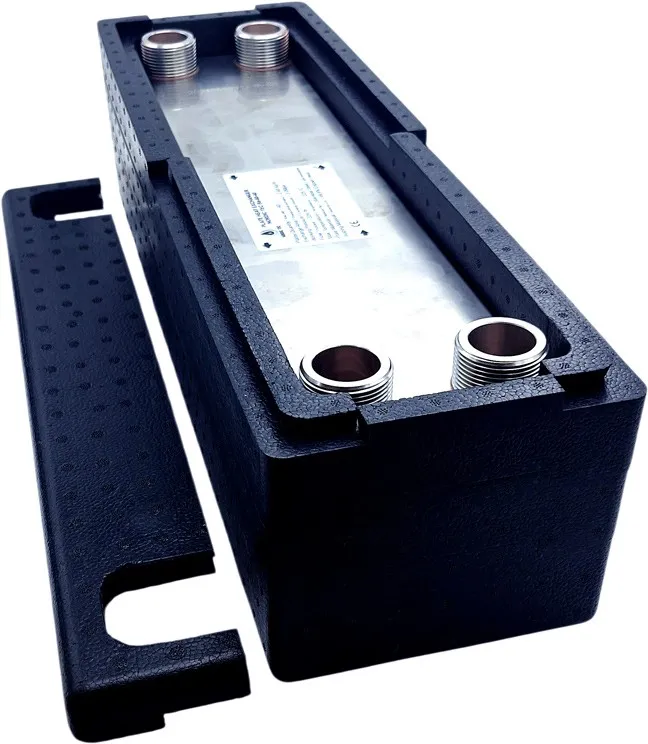

Z czego składa się urządzenie?

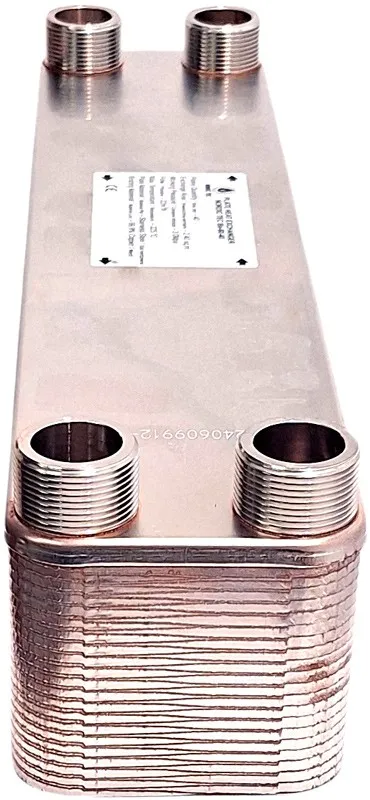

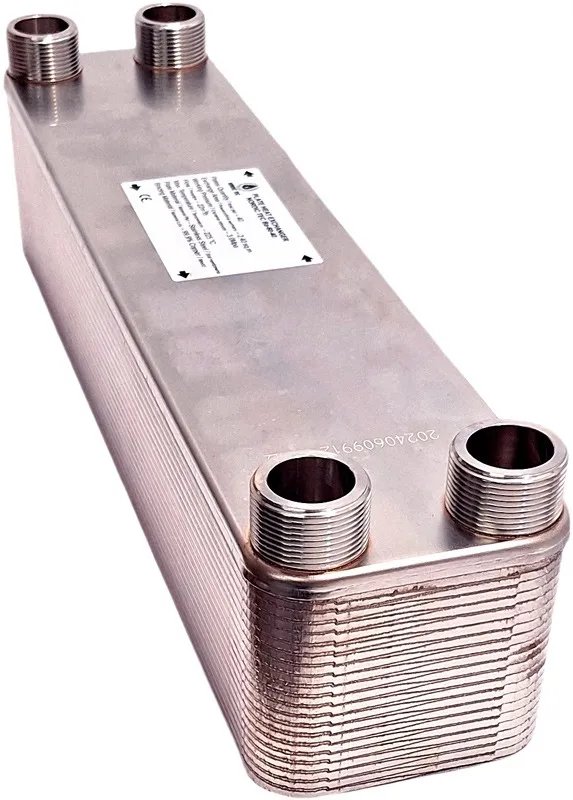

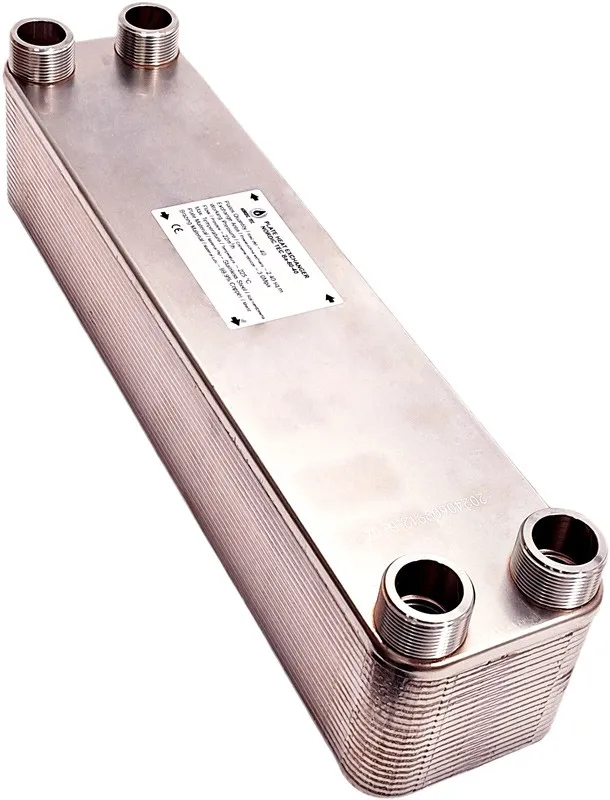

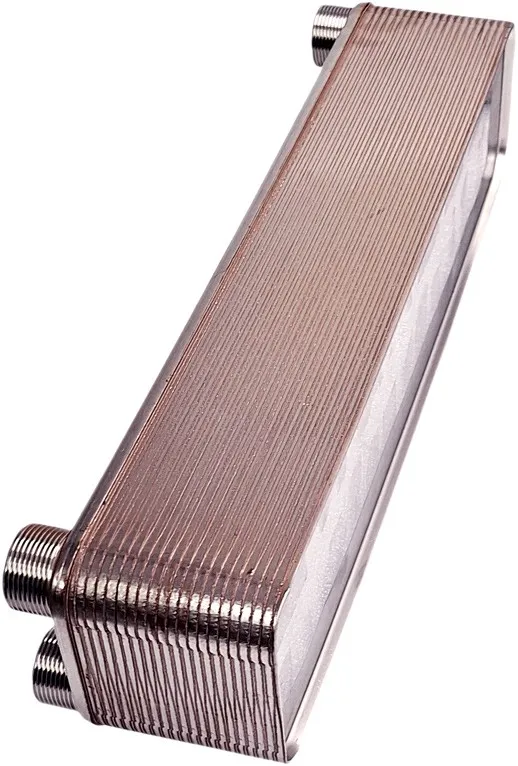

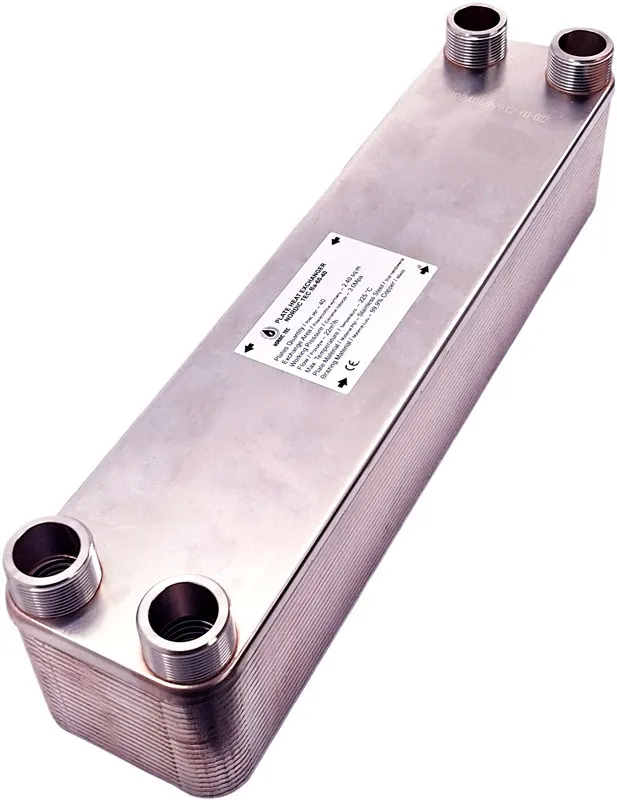

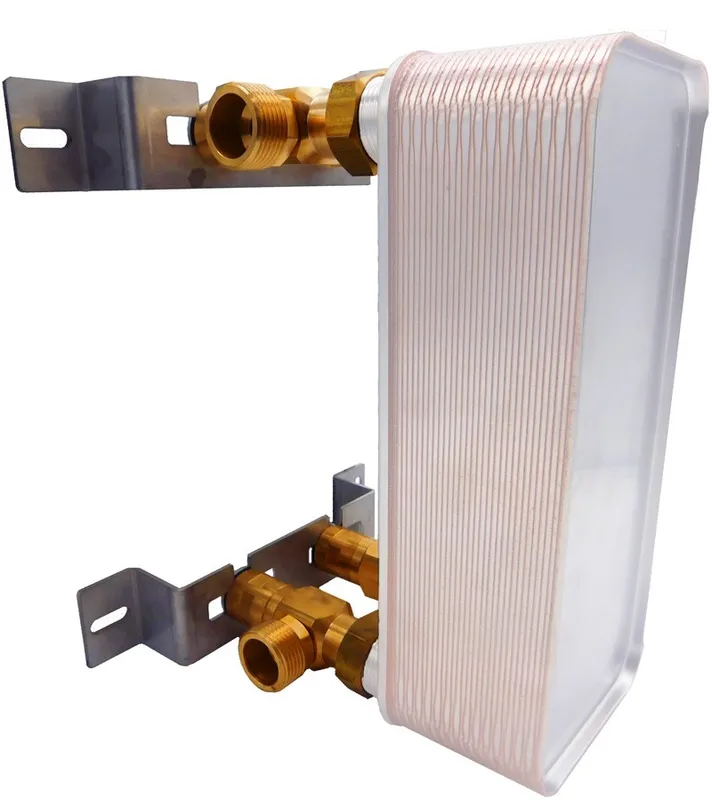

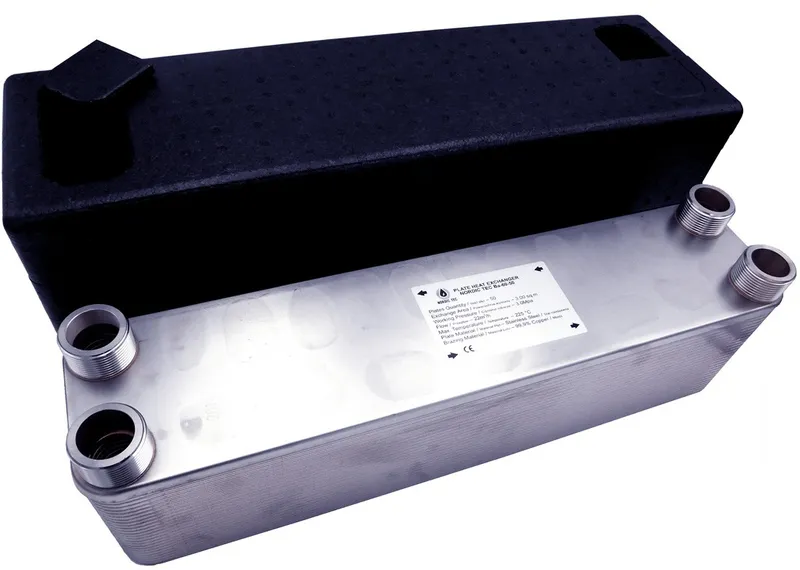

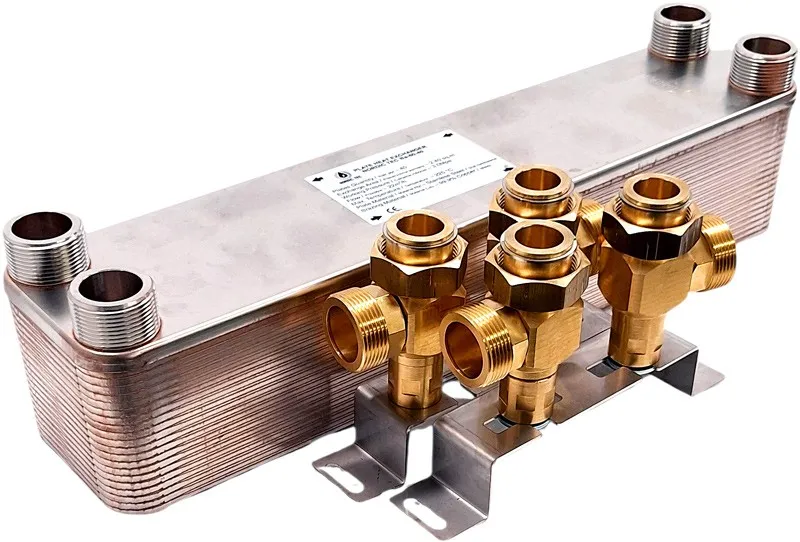

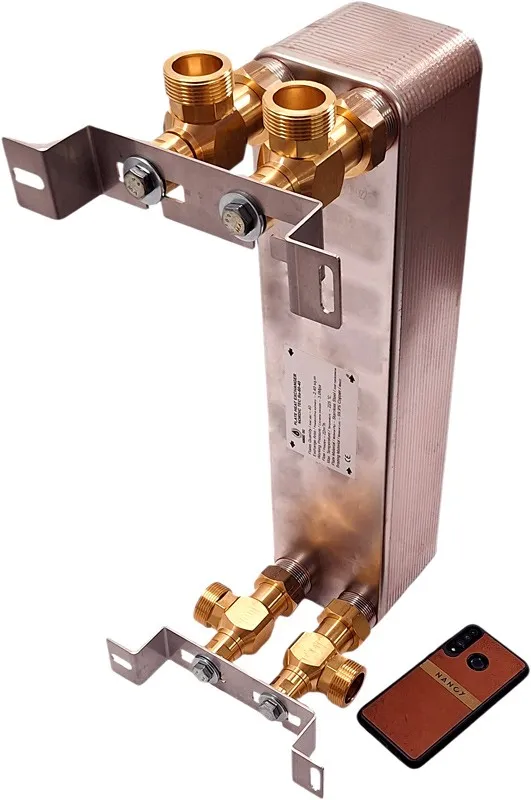

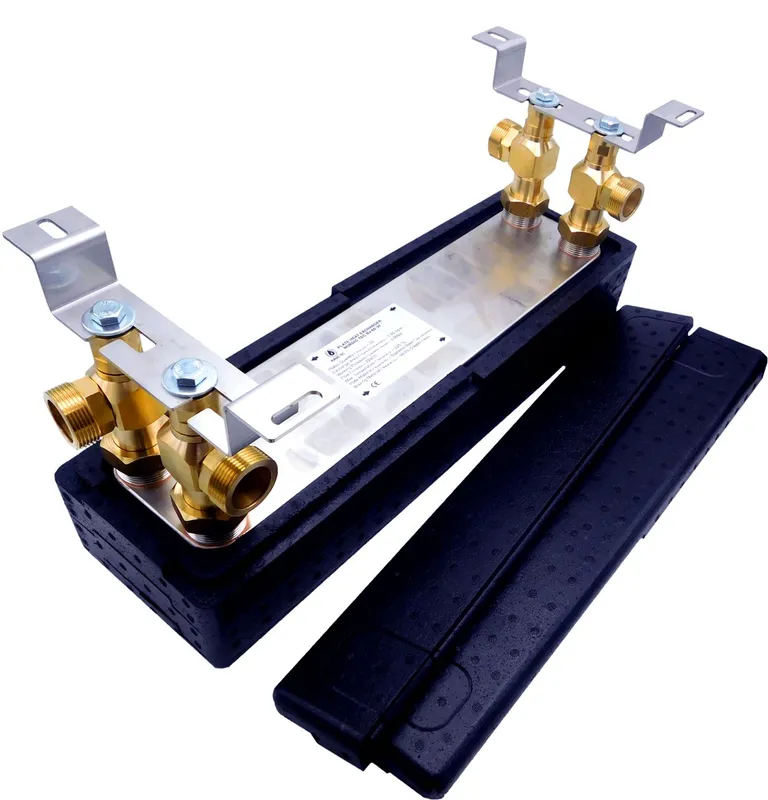

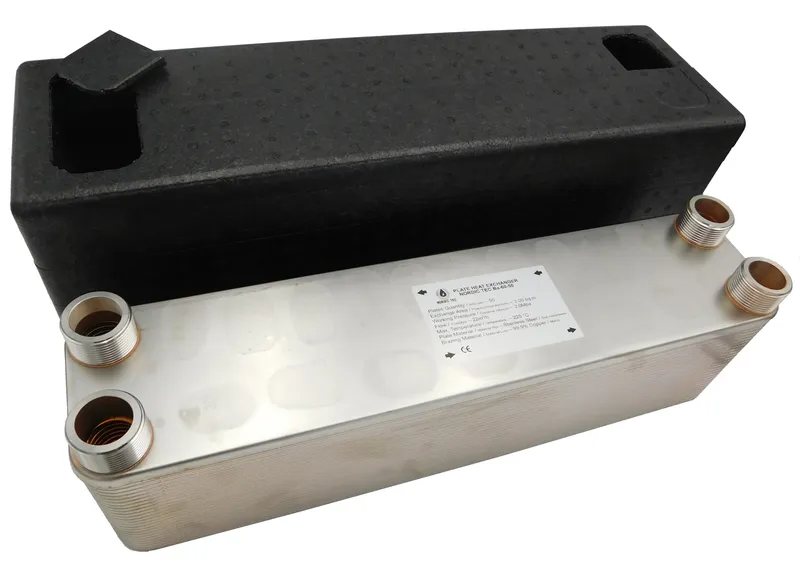

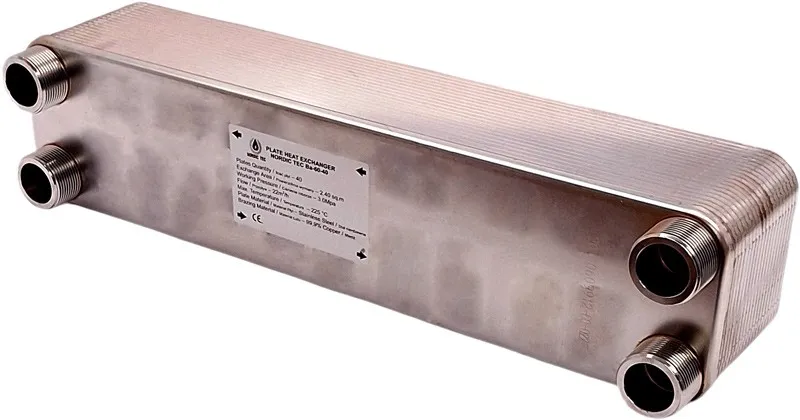

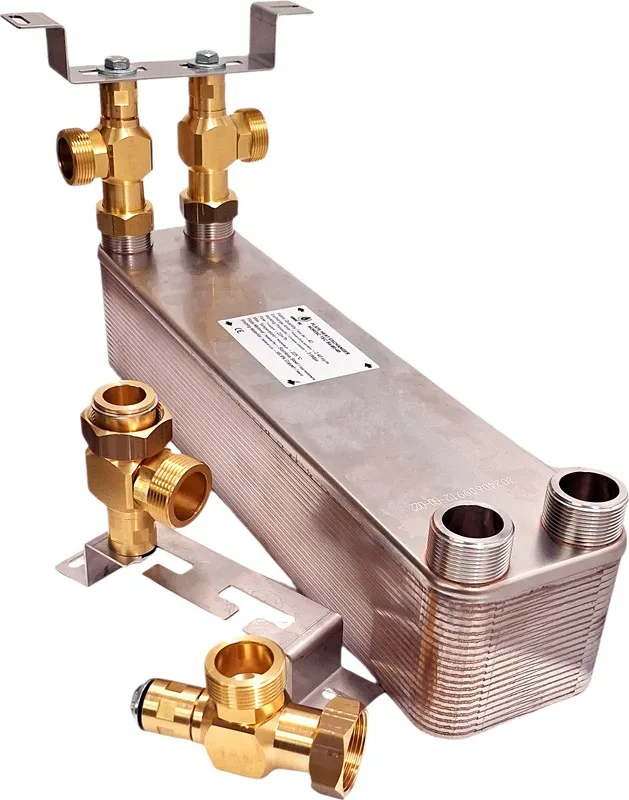

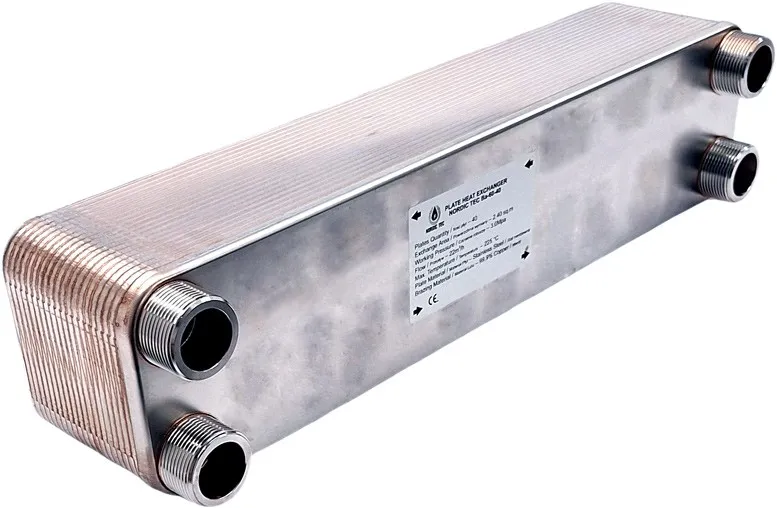

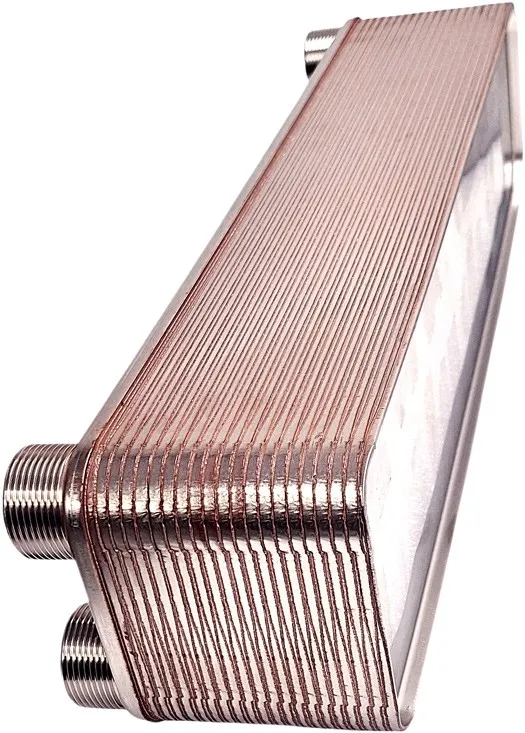

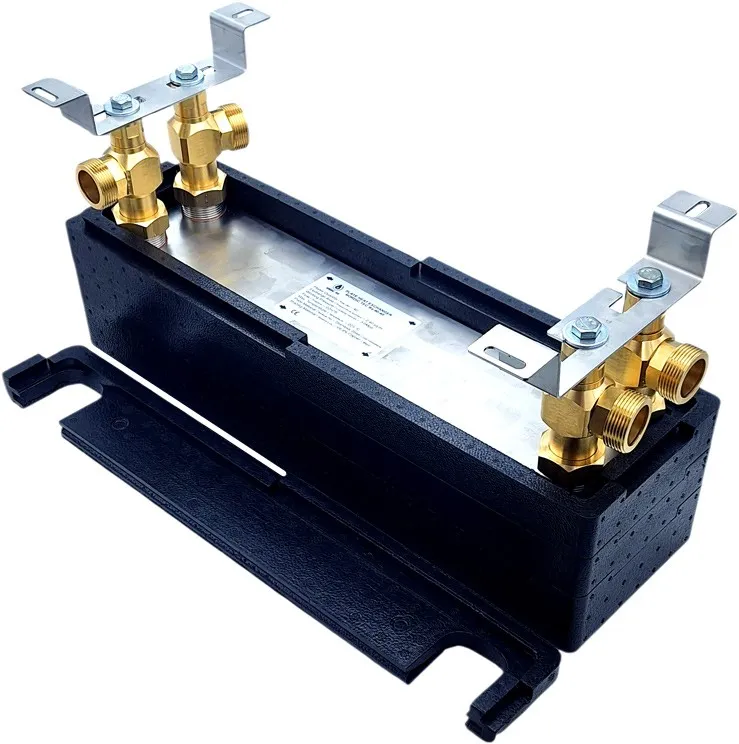

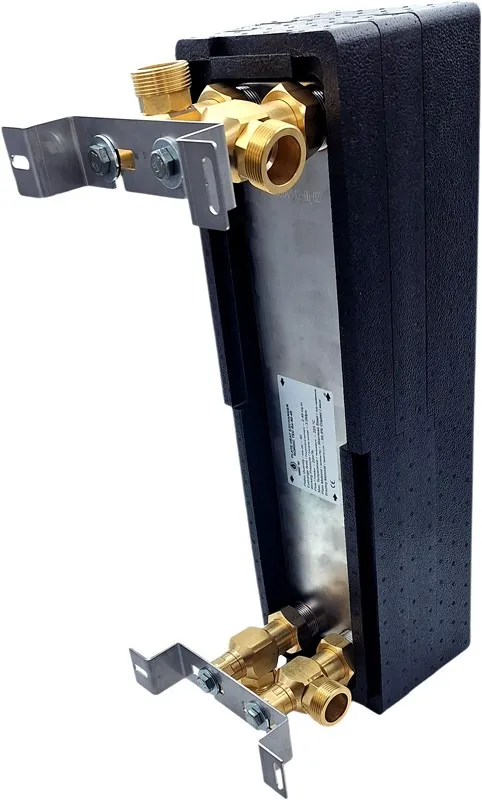

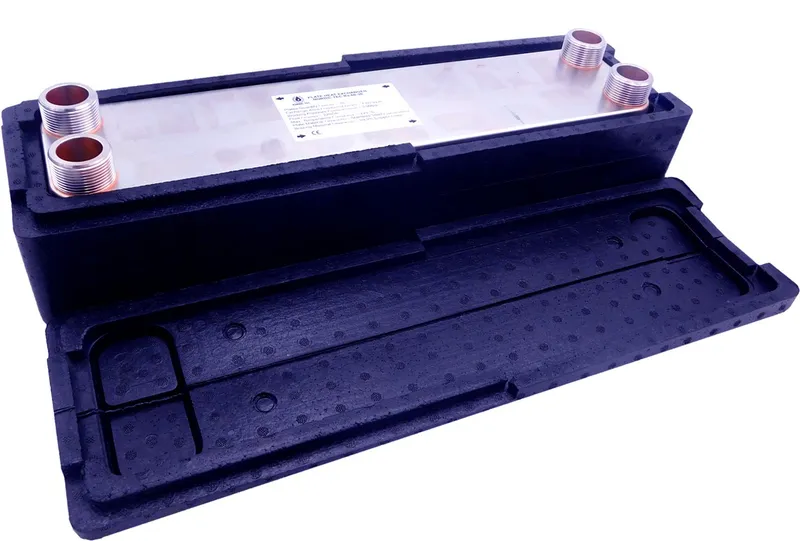

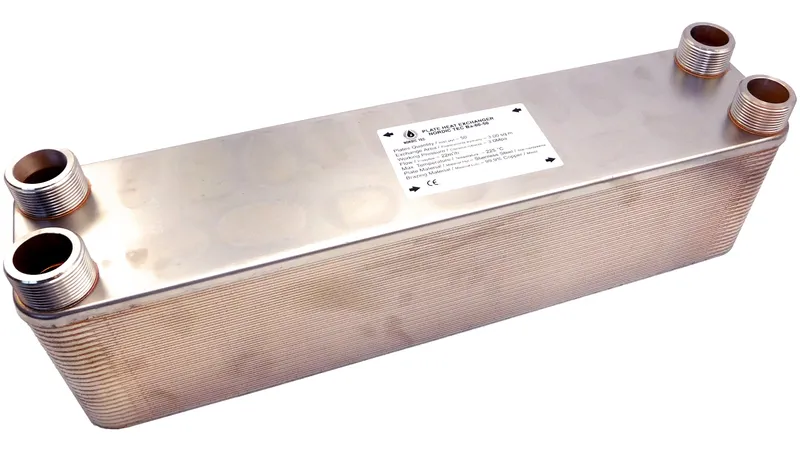

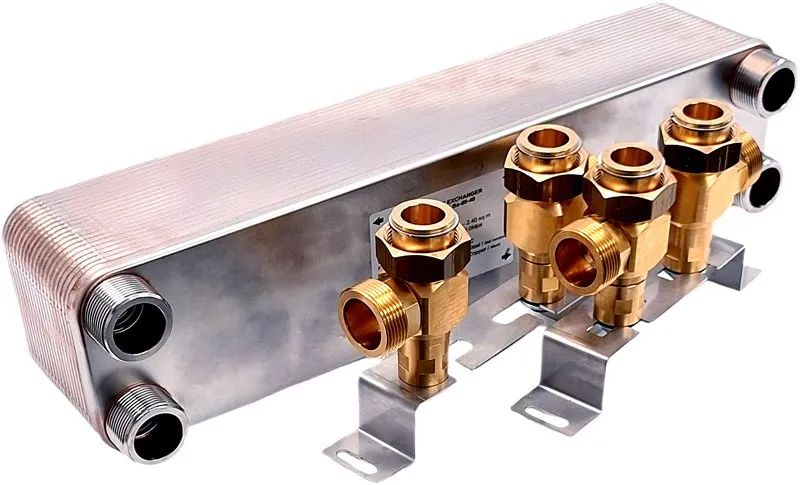

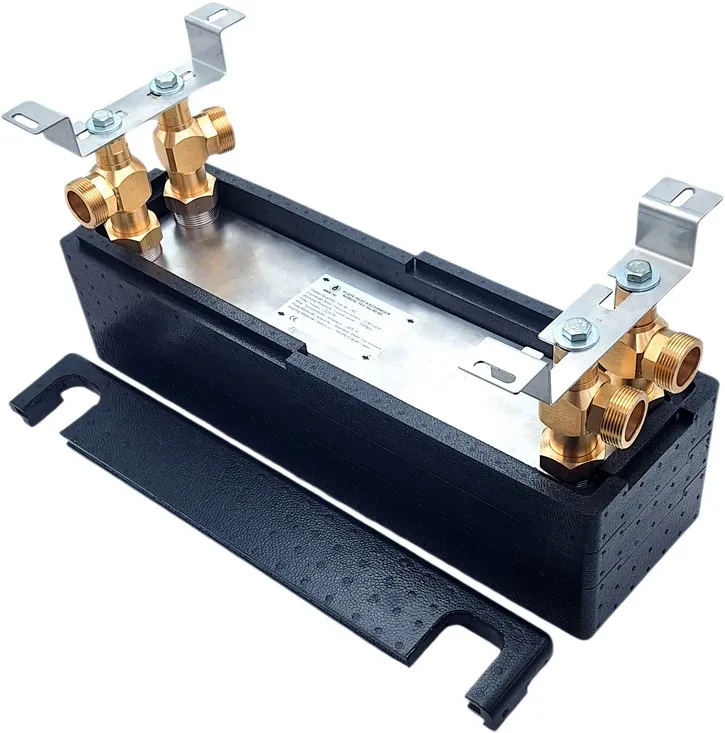

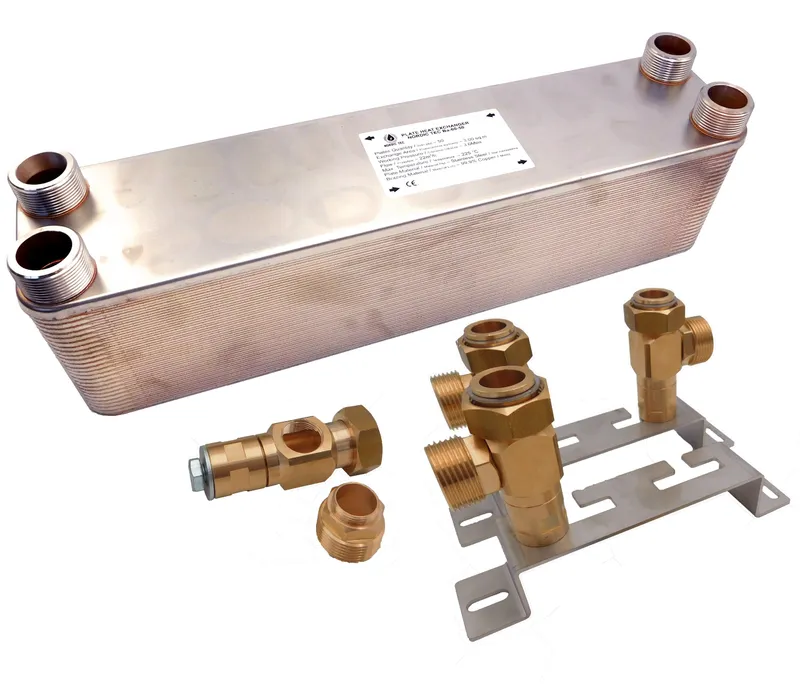

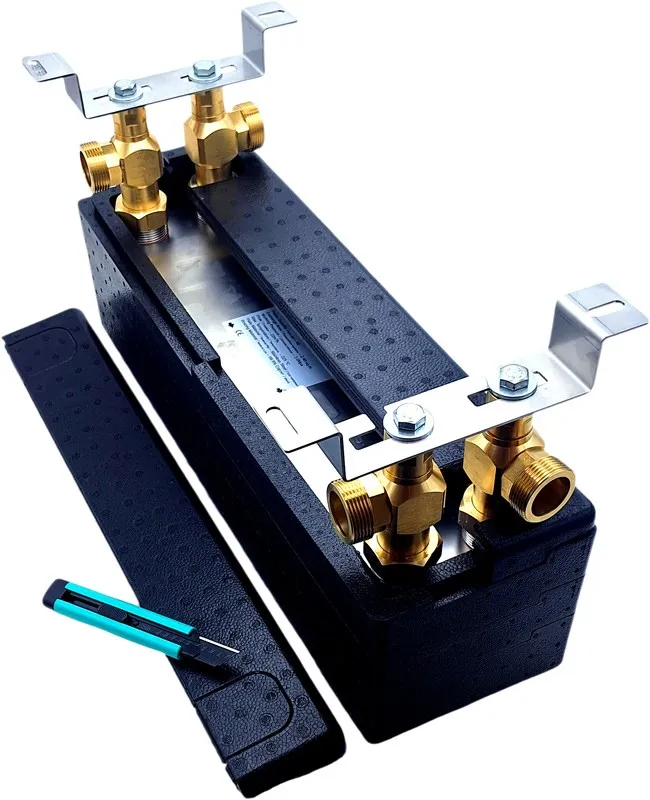

Wymiennik wykonano ze stali nierdzewnej 316L i połączono lutem miedzianym 99,9% Cu. Konstrukcja obejmuje pakiet 40 płyt oraz króćce przyłączeniowe 5/4", a łączna powierzchnia wymiany grzewczej wynosi 2,400 m².

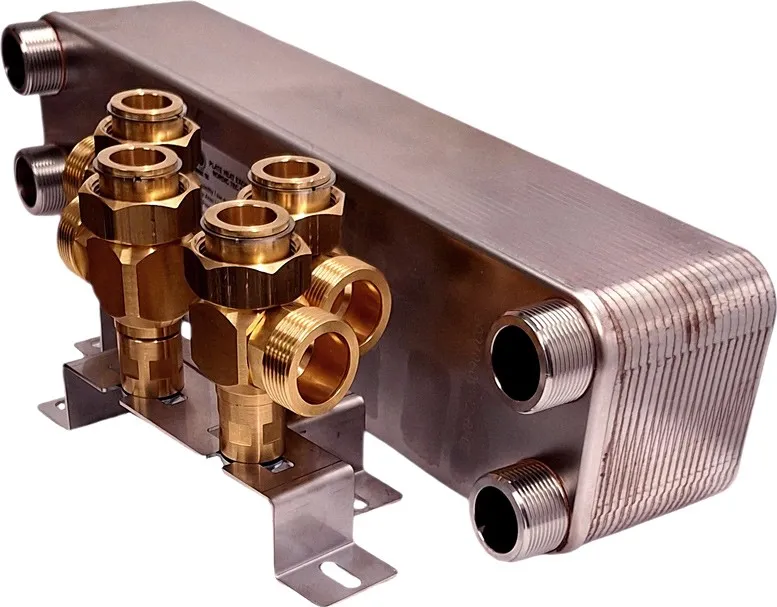

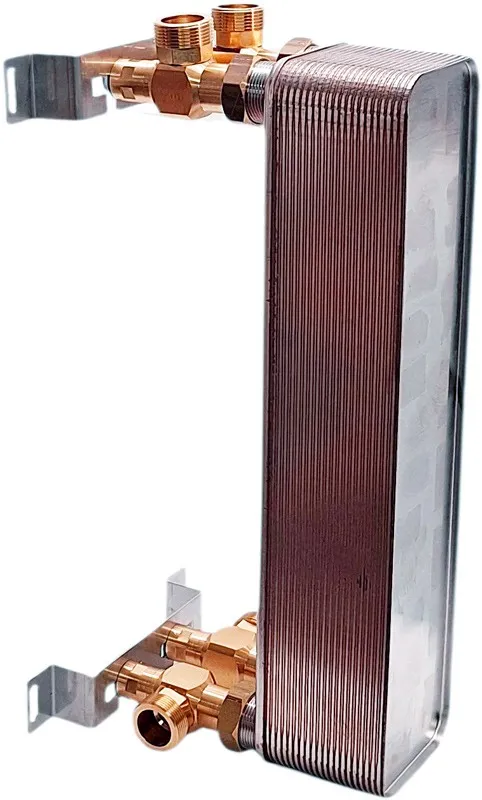

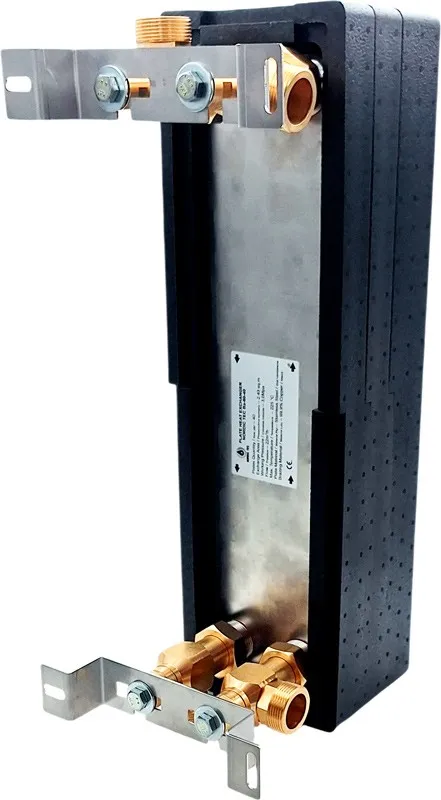

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-40

Wytyczne montażowe

• Oba obiegi należy podłączyć tak, aby zapewnić prawidłowy przepływ po stronach wymiennika.
• W instalacji warto przewidzieć filtrację, zawory odcinające i elementy odpowietrzające.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 22 m3/h oraz opory całego układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ instalacja CO wymagająca separacji
• rozdzielenie układu otwartego ↔ układu zamkniętego
• układy grzewcze lub chłodnicze z różnymi mediami roboczymi

Jak dobrać wymiennik Ba-60-40 do instalacji?

Kluczowe parametry doboru

• moc źródła: 80 do 170 kW
• maksymalny przepływ: 22 m3/h
• średnica przyłączy: 5/4"
• rodzaj medium i wymagana separacja obiegów
• temperatura pracy do +230°C i ciśnienie robocze do 30 bar

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje z małą różnicą temperatur, wymaga większej powierzchni wymiany lub rezerwy wydajności. Jeśli układ ma wysokie przepływy albo planujesz rozbudowę systemu, dobór należy oprzeć na pełnych parametrach pracy instalacji.

Najczęstsze pytania

Najczęściej zadawane pytania dotyczą działania, zastosowania i doboru tego modelu znajdują się poniżej. Odpowiedzi pomagają szybko ocenić, czy Ba-60-40 pasuje do planowanej instalacji grzewczej lub chłodniczej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić hydraulicznie części instalacji i bezpiecznie łączyć układy o różnych parametrach. To częste rozwiązanie w CO, CWU, pompach ciepła i chłodzeniu.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przechodzi przez płyty, ale same media pozostają odseparowane. Taka budowa zapewnia skuteczną wymianę energii na zwartej powierzchni.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów lub współpraca różnych części instalacji. Dotyczy to modernizacji CO, podłączenia pompy ciepła, ogrzewania podłogowego czy układów glikolowych. Jest też przydatny przy rozdzieleniu układu otwartego od zamkniętego.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie, temperaturach pracy i średnicy przyłączy. W tym modelu zakres mocy wynosi 80 do 170 kW, a maksymalny przepływ 22 m3/h. Jeśli instalacja pracuje w trudniejszych warunkach, warto przewidzieć zapas powierzchni wymiany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w jego zakresie pracy. Kluczowe są moc, przepływ, temperatura zasilania i potrzeba separacji obiegów. Przed zakupem warto porównać te dane z wymaganiami całej instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
