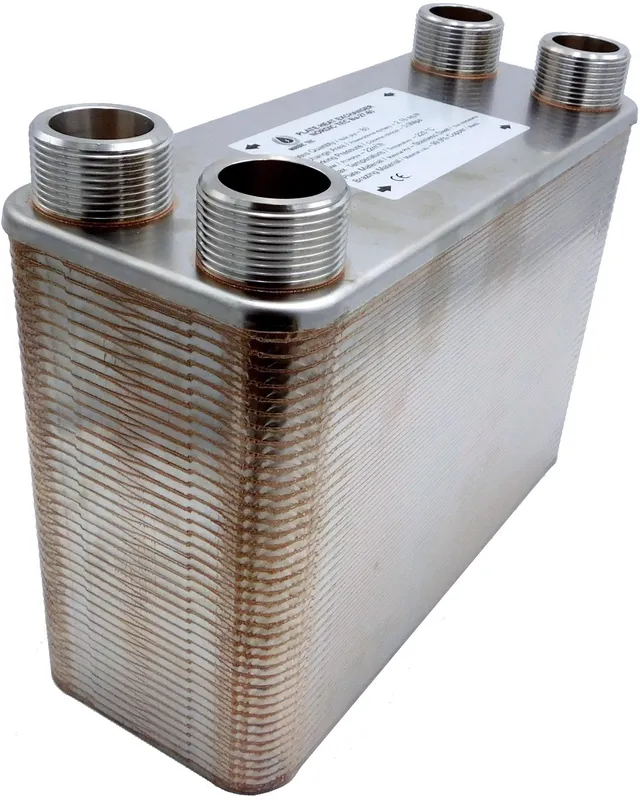

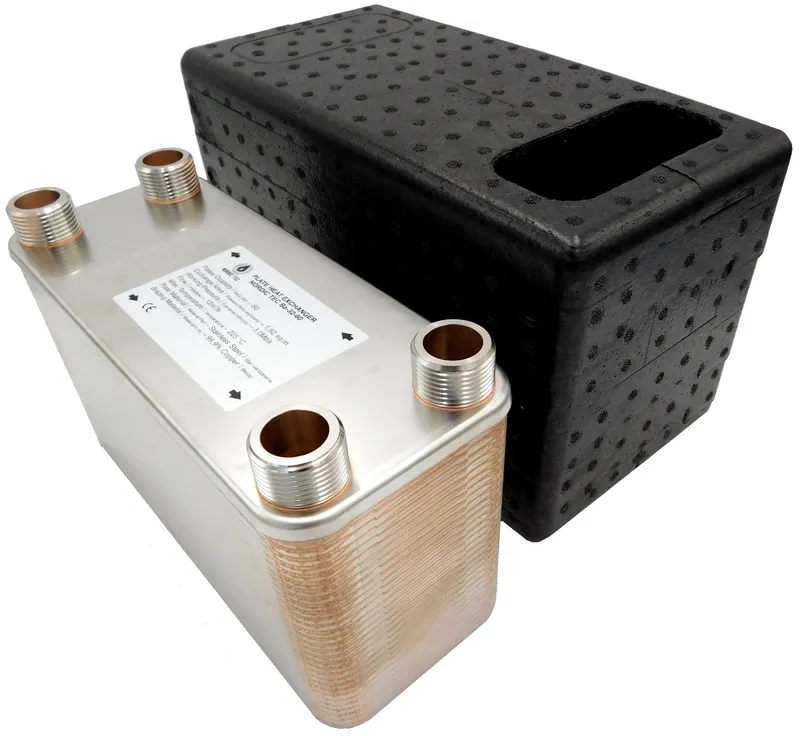

Wymiennik ciepła Ba-27-80 5/4" 75-170kW

Ba-27-80 — najważniejsze informacje

Ba-27-80 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 75 do 170 kW. Model z przyłączami 5/4" i pakietem 80 płyt sprawdza się w układach CO, CWU, chłodniczych oraz tam, gdzie trzeba skutecznie odseparować obiegi.

• Moc grzewcza: 75 do 170 kW
• Liczba płyt: 80
• Przyłącza: 5/4" / DN32
• Zastosowanie: CO, CWU, układy grzewcze i chłodnicze, separacja obiegów

To lutowany wymiennik do szybkiego przekazywania ciepła między dwoma mediami roboczymi bez ich kontaktu. Dzięki powierzchni wymiany 2,160 m² i przepływowi do 12 m3/h nadaje się do instalacji wymagających stabilnej pracy przy wysokich parametrach roboczych.

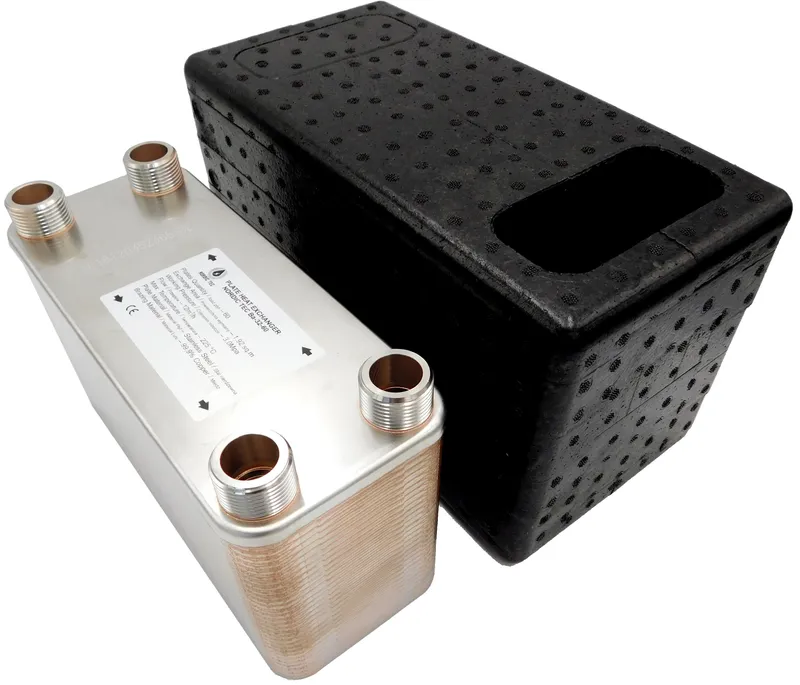

Specyfikacja techniczna wymiennika Ba-27-80

Model	Ba-27-80
Moc grzewcza	75 do 170 kW
Liczba płyt	80
Przyłącza	4x 5/4"
Powierzchnia wymiany ciepła	2,160 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Materiał	stal nierdzewna 316L
Lut	miedzią 99,9% Cu

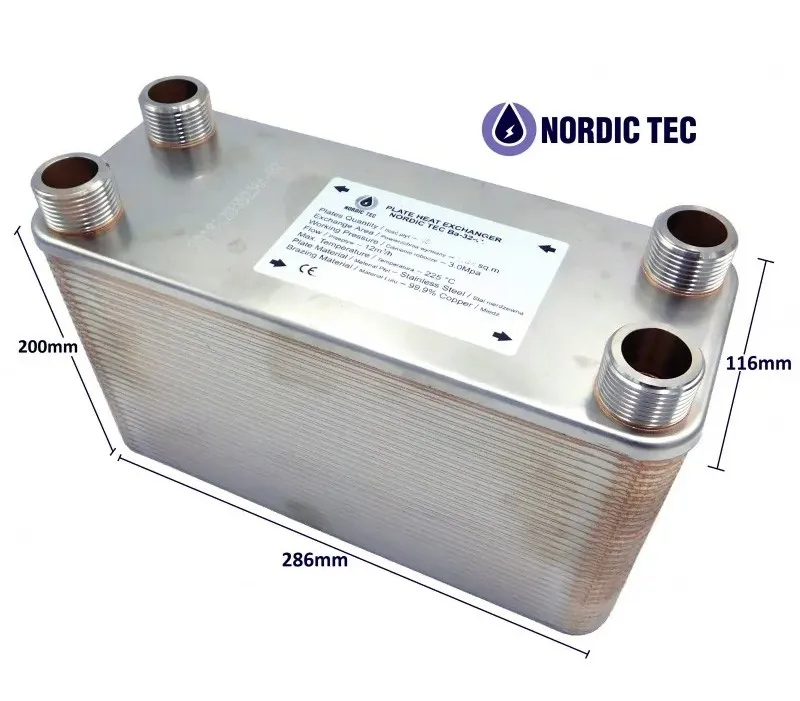

Długość	286 mm
Szerokość	116 mm
Grubość	200 mm
Rozstaw przyłączy C	234 mm
Rozstaw przyłączy D	63 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-80?

Korzyści w praktyce

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, co pozwala rozdzielić układ otwarty od zamkniętego i bezpiecznie połączyć różne części instalacji. Ten płytowy wymiennik ciepła pomaga utrzymać sprawną wymianę energii w systemach, gdzie liczy się kompaktowa budowa, odporność na ciśnienie i wysoka temperatura pracy.

Typowe zastosowania

Model sprawdza się w instalacjach CO i CWU, przy współpracy źródeł ciepła z odbiornikami, w ogrzewaniu podłogowym, układach z pompą ciepła oraz w zastosowaniach chłodniczych. Jest też dobrym wyborem tam, gdzie potrzebna jest separacja obiegów o różnych parametrach pracy i przepływu.

Najważniejsze parametry tego modelu potwierdzają jego zastosowanie w instalacjach średniej i wyższej mocy. Konstrukcja 80-płytowa, przyłącza 5/4" oraz stal nierdzewna 316L zapewniają dobre warunki do efektywnej i stabilnej pracy w wymagających układach grzewczych i chłodniczych.

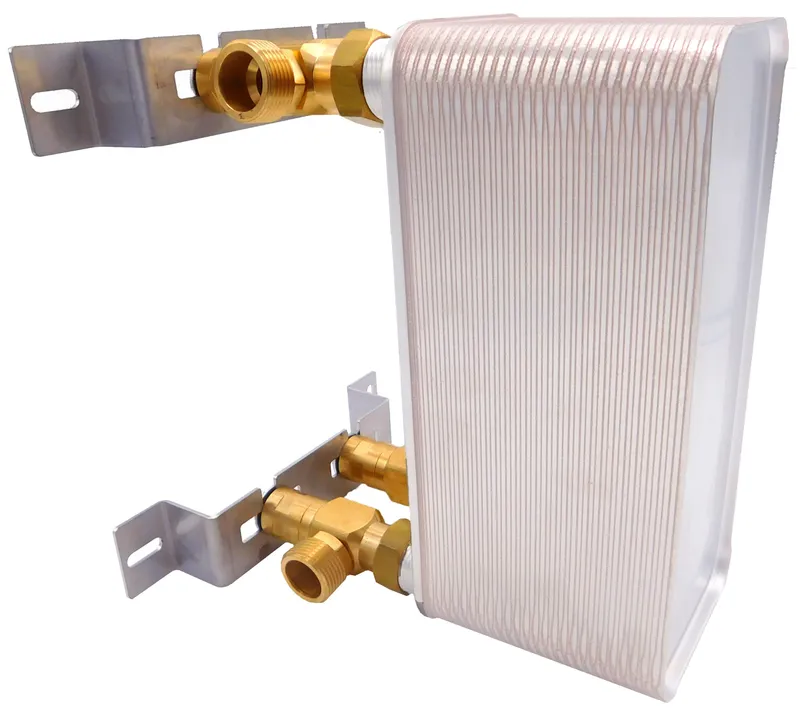

Zasada działania i budowa wymiennika Ba-27-80

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania cieczy. Taki układ pozwala skutecznie przekazywać ciepło przy zachowaniu separacji hydraulicznej obu obiegów.

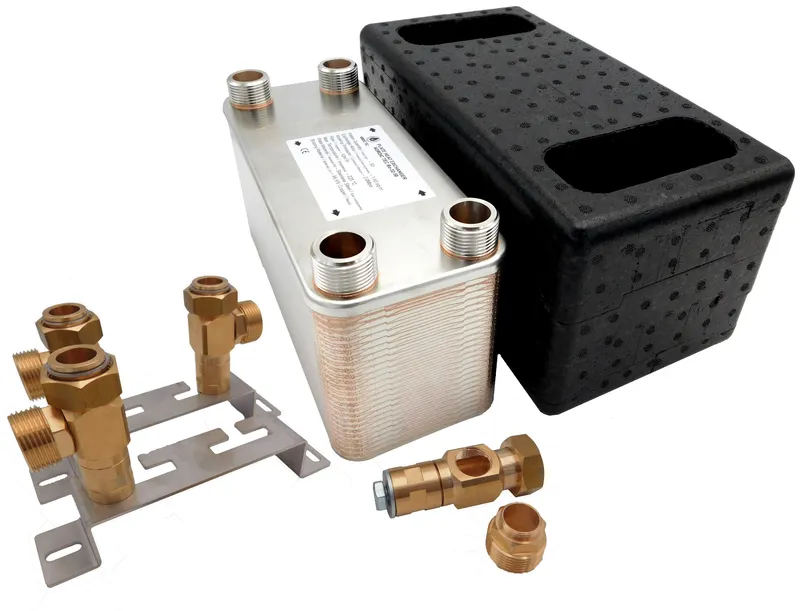

Z czego składa się urządzenie?

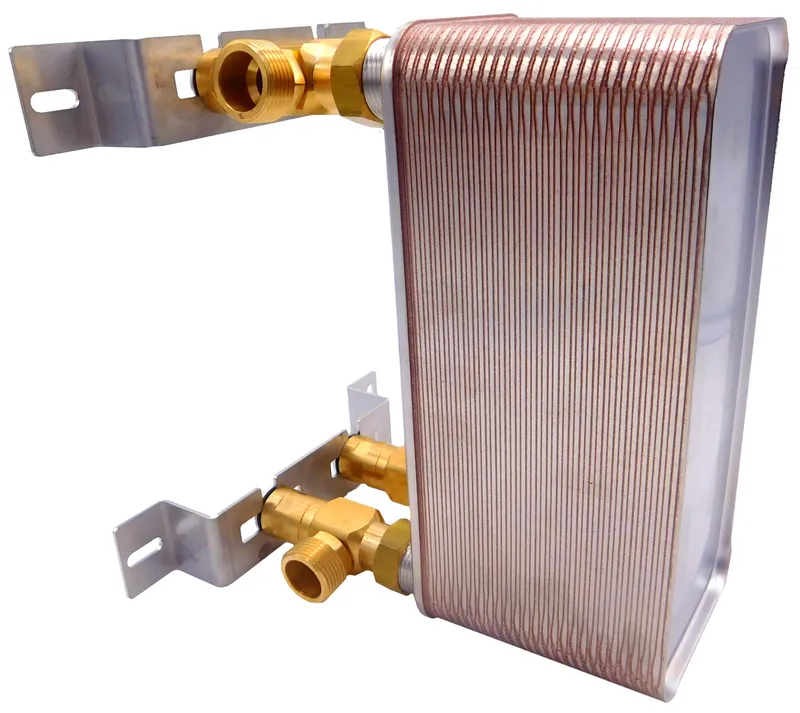

Model wykonano ze stali nierdzewnej 316L i połączono przez lutowanie miedzią 99,9% Cu. Konstrukcja obejmuje pakiet 80 płyt oraz króćce przyłączeniowe 4x 5/4", co ułatwia włączenie wymiennika do instalacji o większym przepływie.

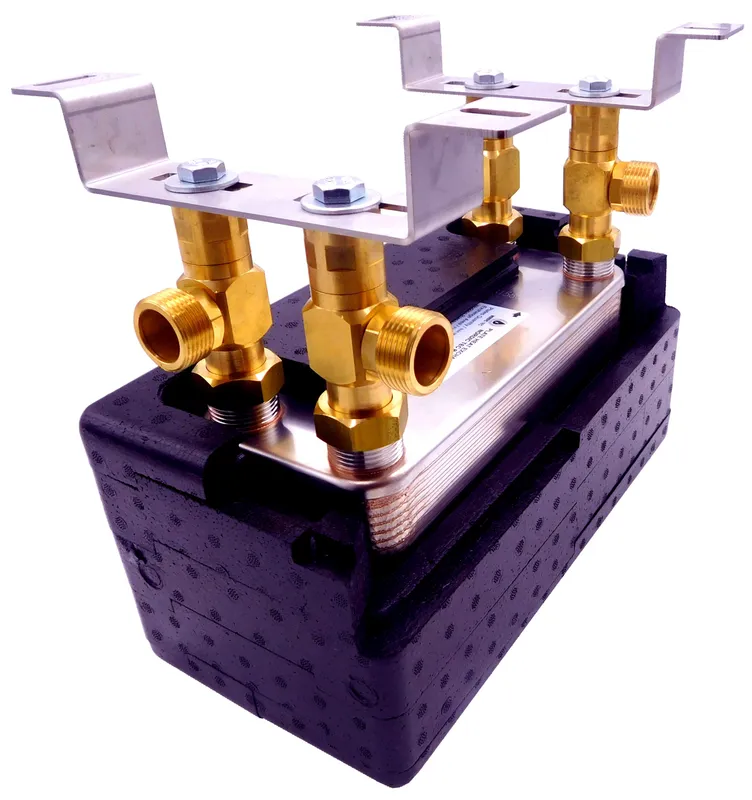

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-80

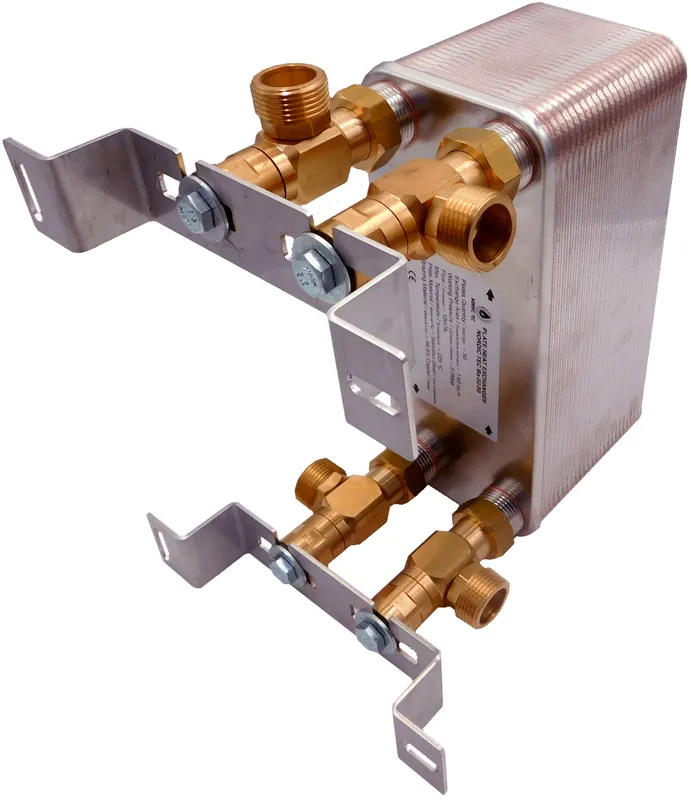

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby uzyskać efektywną wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, by ograniczyć zanieczyszczenia w kanałach przepływowych.
• W instalacji powinny znaleźć się zawory odcinające i odpowietrzenie, co ułatwia uruchomienie oraz obsługę układu.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całej instalacji.

Przykłady konfiguracji CO i CWU

Model można zastosować między źródłem ciepła a obiegiem CO, do rozdzielenia układów otwartych i zamkniętych oraz w układach przygotowania CWU. Sprawdzi się również w konfiguracjach pompa ciepła ↔ CO oraz w obiegach chłodniczych.

Jak dobrać wymiennik Ba-27-80 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc źródła: 75 do 170 kW.
• Trzeba uwzględnić wymagany przepływ do 12 m3/h oraz różnicę temperatur po obu stronach wymiennika.
• Znaczenie ma także średnica przyłączy 5/4" / DN32 i konieczność separacji obiegów.
• Dobór powinien uwzględniać rodzaj medium oraz docelowe ciśnienie i temperaturę pracy instalacji.

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć przy wyższym zapotrzebowaniu na moc, większym przepływie albo mniejszej różnicy temperatur. Jeśli układ pracuje na granicznych parametrach, dobór najlepiej skonsultować z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą sposobu działania, zastosowania i doboru tego modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę kompatybilności z układem CO, CWU, pompą ciepła lub ogrzewaniem podłogowym.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić hydraulicznie różne części instalacji i bezpiecznie połączyć układy o odmiennych parametrach pracy. To typowe rozwiązanie w CO, CWU, chłodzeniu i przy rozdzieleniu układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same ciecze nie mają ze sobą kontaktu. W tym modelu wymianę wspiera pakiet 80 płyt i powierzchnia 2,160 m².

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować obiegi lub przekazać ciepło między różnymi częściami instalacji. Dotyczy to modernizacji systemów CO, współpracy z CWU, pompą ciepła, podłogówką albo układami chłodniczymi. To także dobre rozwiązanie przy różnych ciśnieniach i temperaturach pracy po obu stronach układu.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym przypadku zakres mocy wynosi 75 do 170 kW, a maksymalny przepływ 12 m3/h, więc te wartości trzeba odnieść do wymagań instalacji. Ważne są też przyłącza 5/4" i potrzeba zachowania zapasu wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami. Kluczowe jest dopasowanie mocy, przepływu, temperatur zasilania i średnicy przyłączy do konkretnego układu. Jeśli parametry systemu mieszczą się w możliwościach wymiennika, model może pełnić funkcję skutecznej separacji obiegów.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
