Wymiennik ciepła Ba-32-80 1" 80-170kW

Ba-32-80 — najważniejsze informacje

Ba-32-80 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 80 do 170 kW. Model z przyłączami 1" i pakietem 80 płyt sprawdza się przy separacji układów CO oraz współpracy z pompą ciepła, kotłem lub instalacją niskotemperaturową.

• Moc grzewcza: 80 do 170 kW
• Liczba płyt: 80
• Przyłącza: 4 x 1"
• Zastosowanie: separacja obiegów CO, pomp ciepła i dużych kotłów grzewczych

To urządzenie dla instalacji, w których trzeba skutecznie oddzielić dwa obiegi robocze i zachować wysoką sprawność przekazywania ciepła przy dużej powierzchni wymiany 2,560 m².

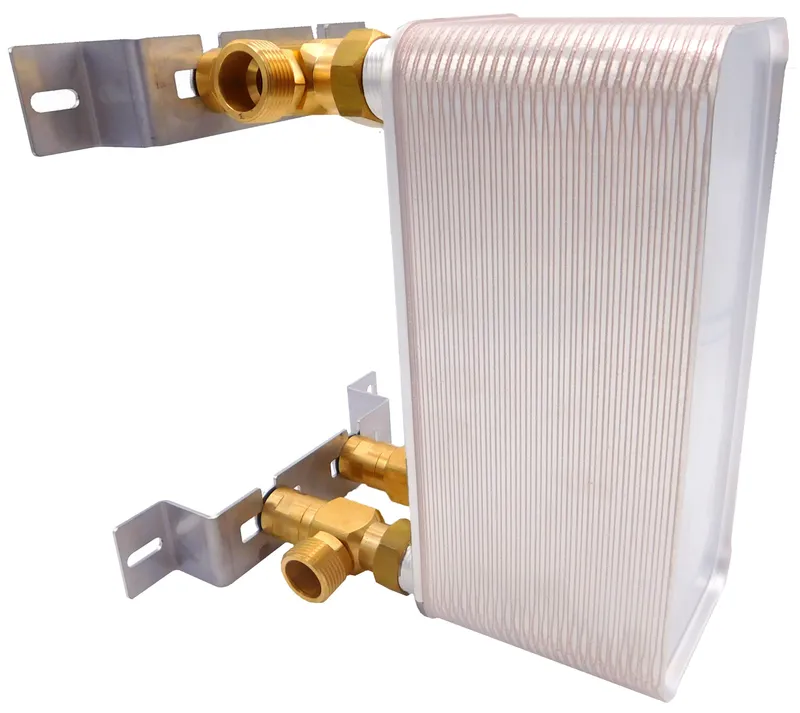

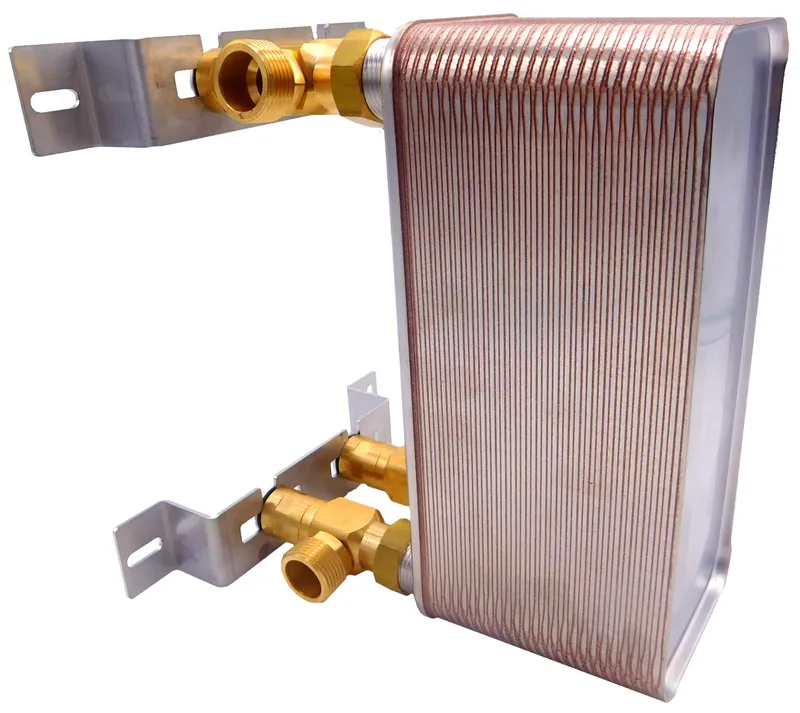

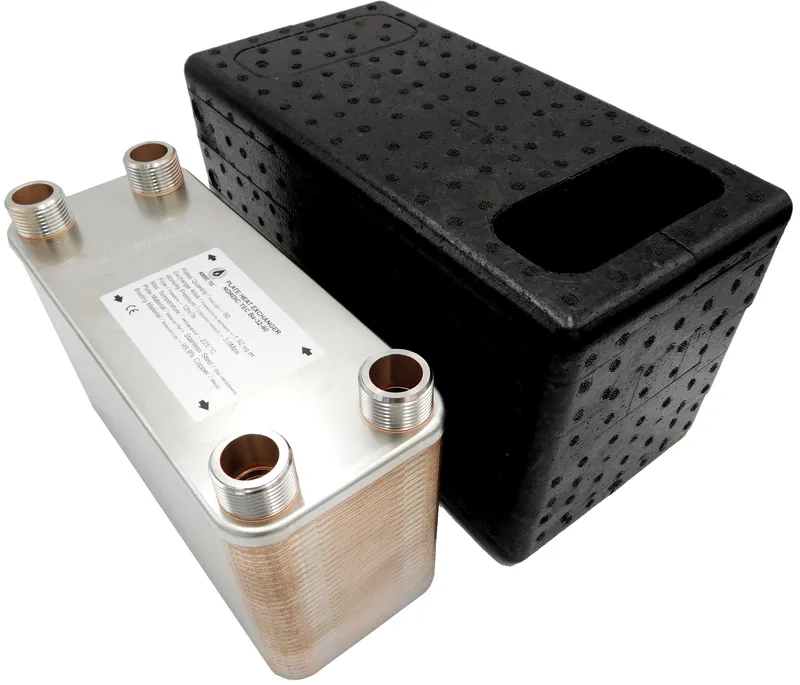

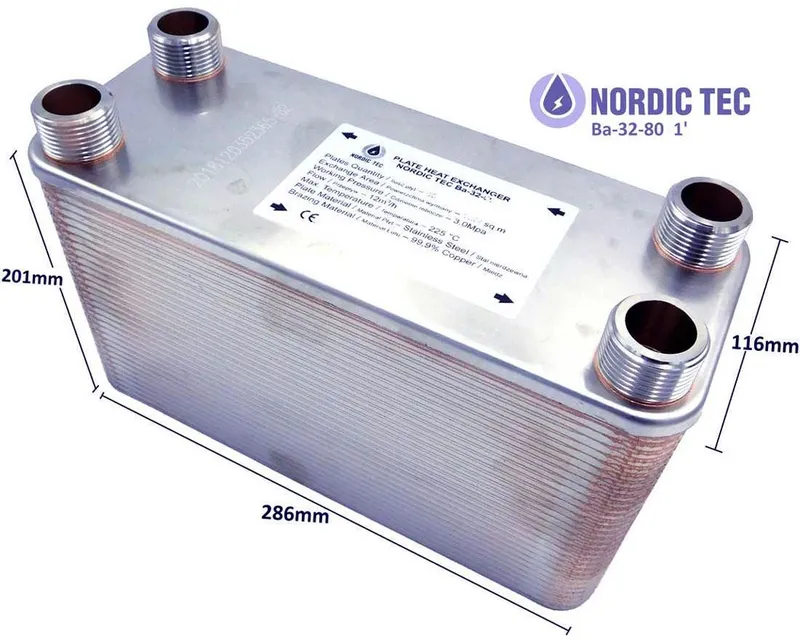

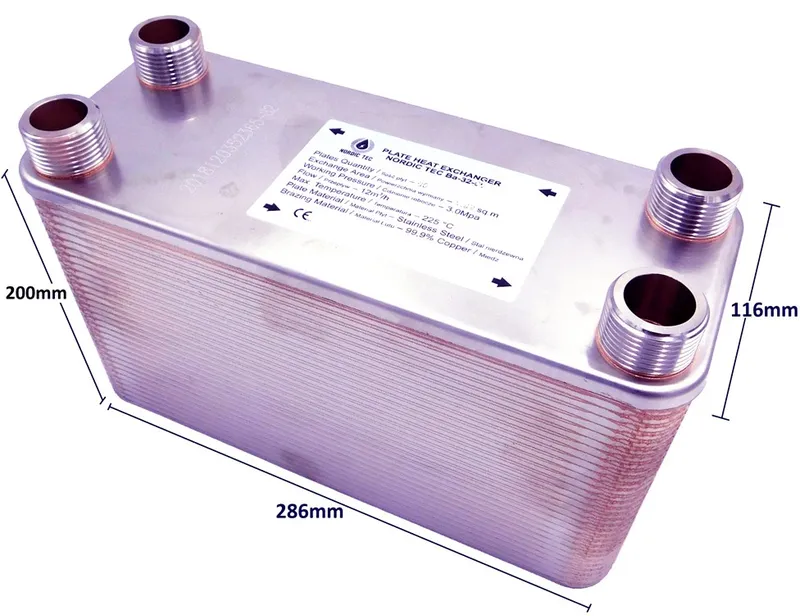

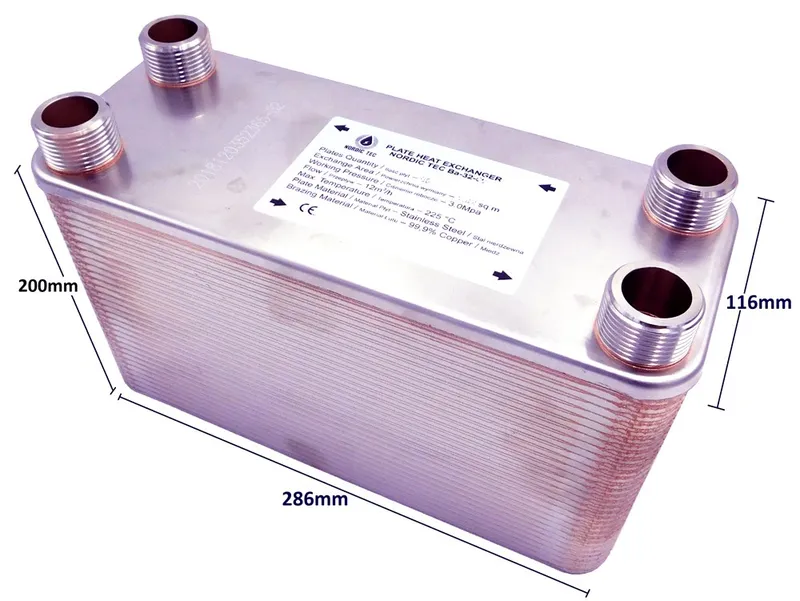

Specyfikacja techniczna wymiennika Ba-32-80

Model	Ba-32-80
Moc grzewcza	80 do 170 kW
Liczba płyt	80
Przyłącza	4 x 1"
Powierzchnia wymiany ciepła	2,560 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Pojemność	4,00 l
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-80?

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie potrzebna jest separacja hydrauliczna i różne parametry pracy po obu stronach instalacji. Ten płytowy wymiennik ciepła można stosować w CO, przy pompach ciepła, w układach z ogrzewaniem podłogowym, a także do rozdzielenia układu otwartego od zamkniętego.

Korzyści w praktyce

Najważniejszą zaletą jest bezpieczne oddzielenie obiegów przy zachowaniu wydajnej wymiany energii. Duża powierzchnia wymiany i przepływ do 12 m3/h ułatwiają pracę w bardziej wymagających układach grzewczych.

Typowe zastosowania

Model jest dobrym wyborem do współpracy z pompą ciepła, dużym kotłem grzewczym, kaskadą kotłów oraz instalacjami wymagającymi wyrównania warunków pracy między obiegami.

Zasada działania i budowa wymiennika Ba-32-80

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Taki układ pozwala skutecznie przekazywać ciepło i jednocześnie utrzymać pełną separację obiegów.

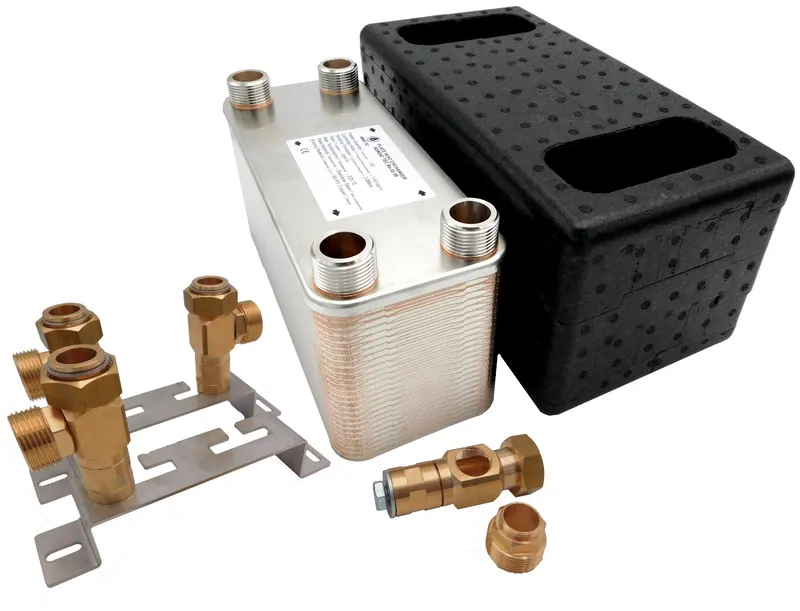

Z czego składa się urządzenie?

Konstrukcja opiera się na 80 profilowanych płytach ze stali nierdzewnej 316L, które wspierają wysoko-turbulentny przepływ. Pakiet płyt został połączony lutowaniem miedzią 99,9% Cu, a całość uzupełniają 4 króćce przyłączeniowe 1".

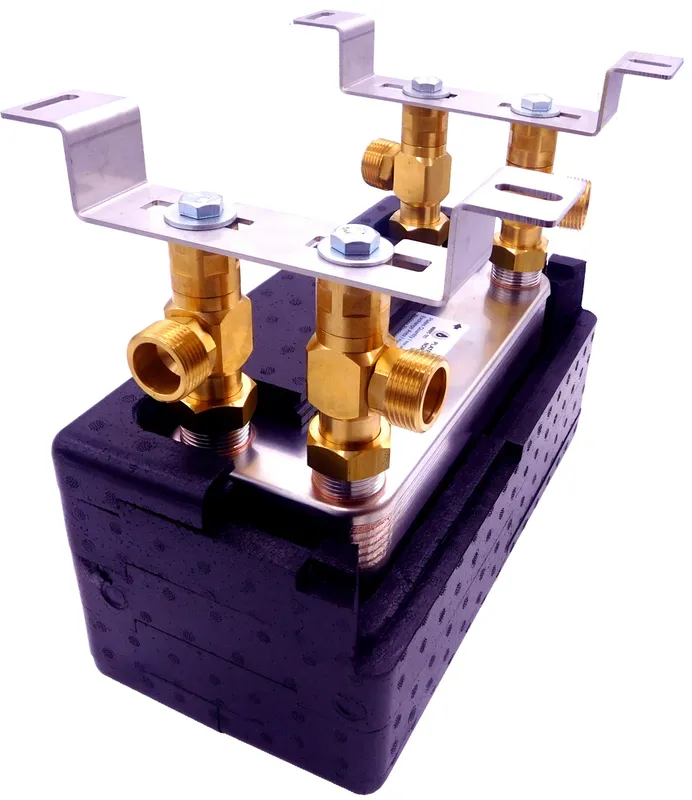

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-80

Wytyczne montażowe

• Podłącz oba obiegi po przeciwnych stronach wymiennika, zachowując poprawny kierunek przepływu.
• Przed urządzeniem warto zastosować filtrację, aby ograniczyć zanieczyszczenia w kanałach płytowych.
• W instalacji przewiduj zawory odcinające i odpowietrzenie, co ułatwia uruchomienie oraz serwis.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła po jednej stronie i instalacja CO po drugiej, duży kocioł z rozdzieleniem obiegów lub układ wymagający oddzielenia części otwartej od zamkniętej.

Jak dobrać wymiennik Ba-32-80 do instalacji?

Kluczowe parametry doboru

• Podstawą jest moc źródła: 80 do 170 kW.
• Sprawdź wymagany przepływ, tutaj maksymalnie 12 m3/h.
• Uwzględnij średnicę przyłączy 1" oraz potrzebę separacji obiegów.
• Dobór zależy też od różnicy temperatur i rodzaju medium roboczego.

Kiedy wybrać większy model?

Większą liczbę płyt warto rozważyć, gdy instalacja pracuje na niskich temperaturach zasilania lub wymaga większej powierzchni wymiany przy zachowaniu sprawności. W układach granicznych warto skonsultować dobór z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą zastosowania, zasady działania i doboru tego modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy Ba-32-80 będzie odpowiedni do Twojego układu grzewczego.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić hydraulicznie instalację CO, obieg pompy ciepła lub część otwartą od zamkniętej. To rozwiązanie przydaje się tam, gdzie układy pracują na różnych parametrach.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa strumienie medium. Media płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez kontaktu cieczy. Taka budowa zapewnia wysoką sprawność i separację obiegów.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba rozdzielić obiegi lub dopasować różne warunki pracy instalacji. Dotyczy to współpracy z pompą ciepła, dużym kotłem, podłogówką czy modernizacją istniejącego systemu. To także dobry wybór przy rozdzieleniu układu otwartego od zamkniętego.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do źródła ciepła, przepływu i warunków temperaturowych instalacji. W tym modelu zakres wynosi 80 do 170 kW, a maksymalny przepływ 12 m3/h. Trzeba też uwzględnić średnicę przyłączy 1" oraz wymagany zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z pompą ciepła i instalacją niskotemperaturową, jeśli parametry układu mieszczą się w jego zakresie pracy. Kluczowe są moc, przepływ, temperatura zasilania i sposób rozdzielenia obiegów. Ten model jest szczególnie przydatny tam, gdzie pompa ciepła ma być oddzielona od instalacji CO.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
