Wymiennik ciepła Ba-60-50 5/4" 100-200kW

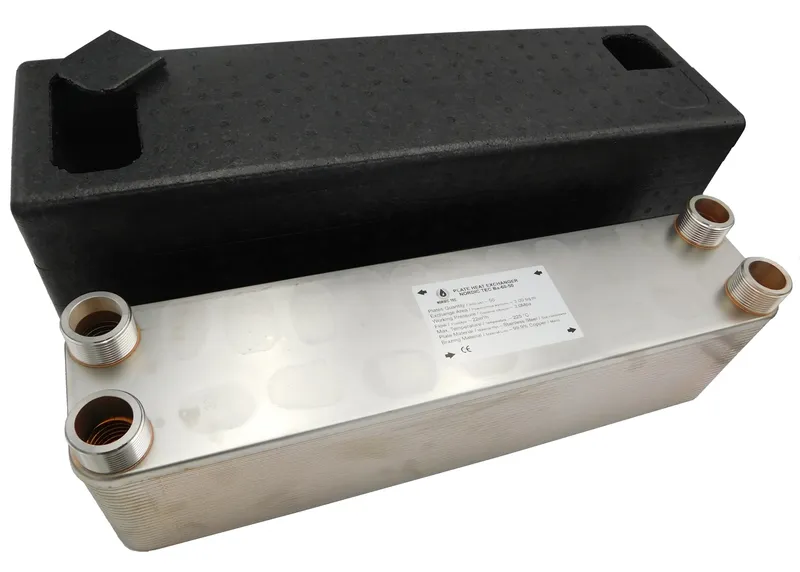

Ba-60-50 — najważniejsze informacje

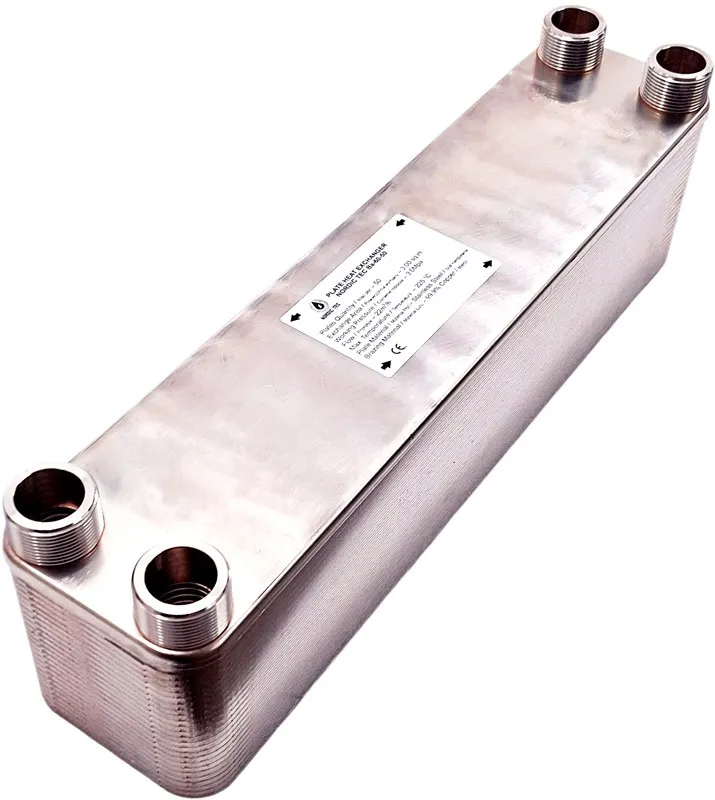

Ba-60-50 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami cieczy bez mieszania mediów, przeznaczony do instalacji grzewczych o mocy 100 do 200 kW. Model z 50 płytami, przyłączami 5/4" i przepływem do 22 m³/h sprawdza się przy separacji układów CO oraz współpracy z pompą ciepła lub kotłem grzewczym.

• Moc grzewcza: 100 do 200 kW
• Liczba płyt: 50
• Przyłącza: 5/4"
• Zastosowanie: separacja obiegów w instalacjach CO, z pompą ciepła lub kotłem grzewczym

To urządzenie dla instalacji, w których trzeba skutecznie oddzielić dwa obiegi cieczy i zachować wysoką sprawność przekazywania ciepła przy dużym przepływie oraz wysokich parametrach pracy.

Specyfikacja techniczna wymiennika Ba-60-50

Model	Ba-60-50
Moc grzewcza	100 do 200 kW
Liczba płyt	50
Przyłącza	4x 5/4"
Powierzchnia wymiany ciepła	3,000 m²
Maks. przepływ	22 m³/h | 367 l/min
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Wymiary płyty	526x124 mm
Materiał	stal nierdzewna 316L
Lut	miedziane 99,9% Cu
Czynnik	ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-50?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielać części instalacji pracujące na różnych parametrach. Ten płytowy wymiennik ciepła znajduje zastosowanie w CO, układach z pompą ciepła, ogrzewaniu podłogowym, przygotowaniu CWU oraz w układach grzewczych i chłodniczych, gdzie potrzebna jest separacja hydrauliczna.

Korzyści w praktyce

Najważniejszą korzyścią jest odseparowanie obiegu glikolowego od wodnego oraz możliwość współpracy różnych części instalacji bez mieszania czynnika.

Typowe zastosowania

Model sprawdza się przy pompach ciepła, tradycyjnych kotłach grzewczych, rozdzieleniu układu otwartego od zamkniętego i w większych układach centralnego ogrzewania.

Model Ba-60-50 został zaprojektowany do pracy z cieczą w wymagających instalacjach grzewczych. Oferuje moc 100 do 200 kW, 50 płyt, przyłącza 5/4", maksymalny przepływ 22 m³/h, ciśnienie robocze do 30 bar oraz temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-60-50

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przenika przez ich powierzchnię bez kontaktu między obiegami. Taki układ zapewnia skuteczną wymianę ciepła i jednocześnie utrzymuje pełną separację hydrauliczną.

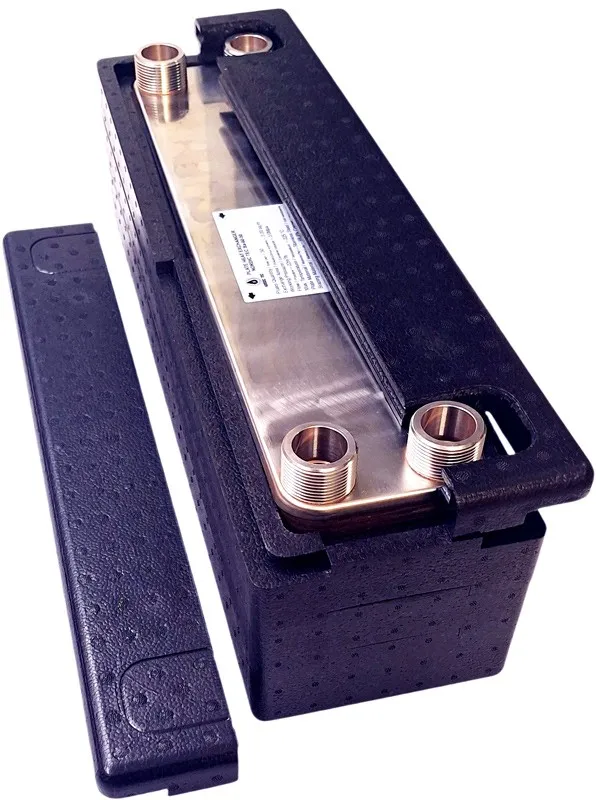

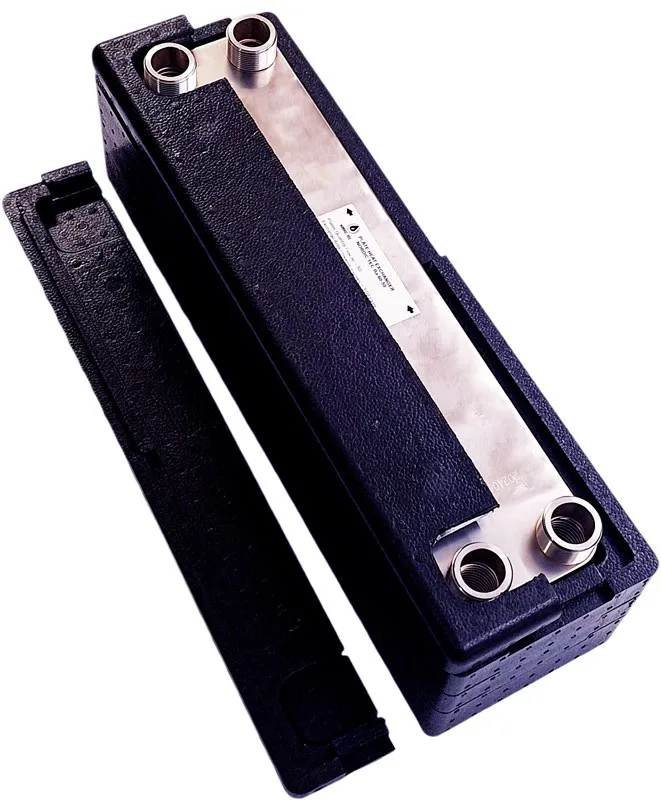

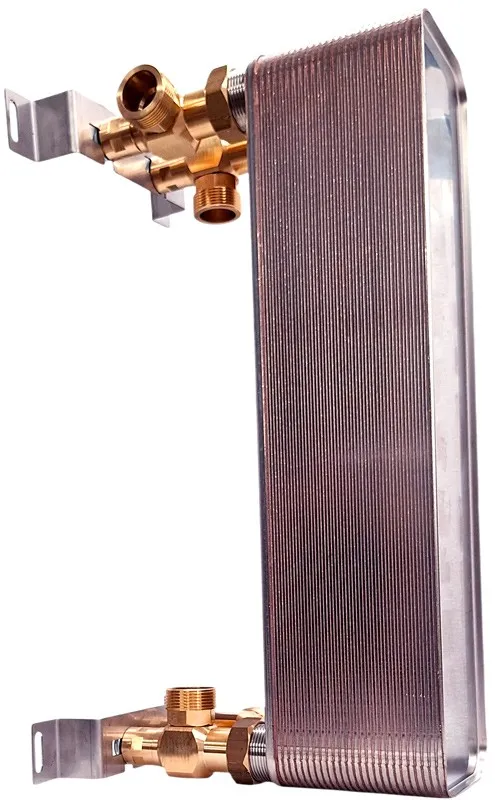

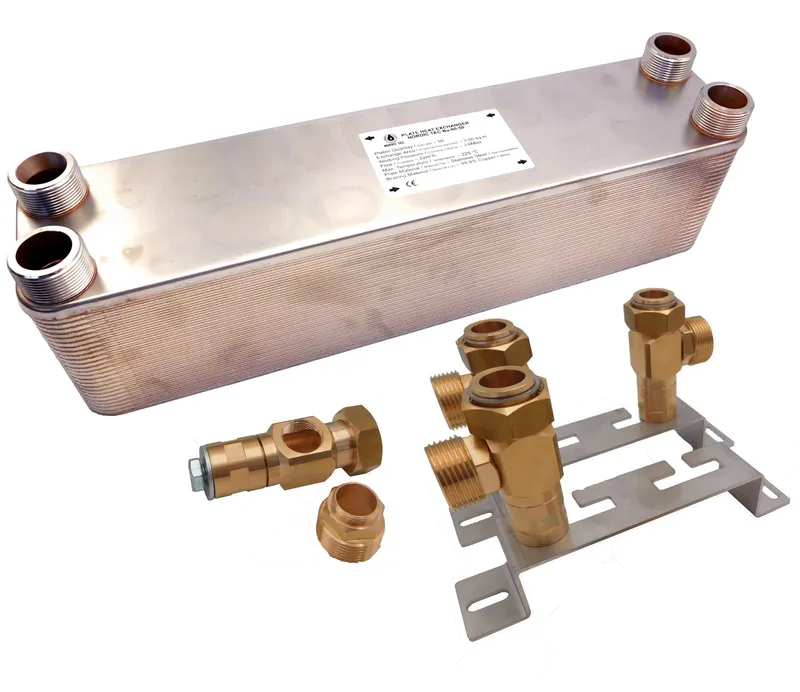

Z czego składa się urządzenie?

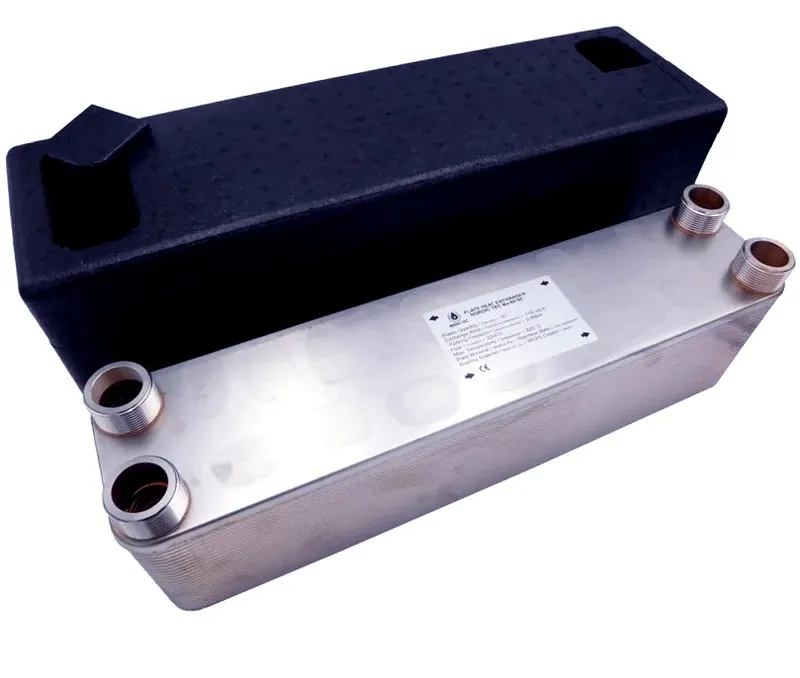

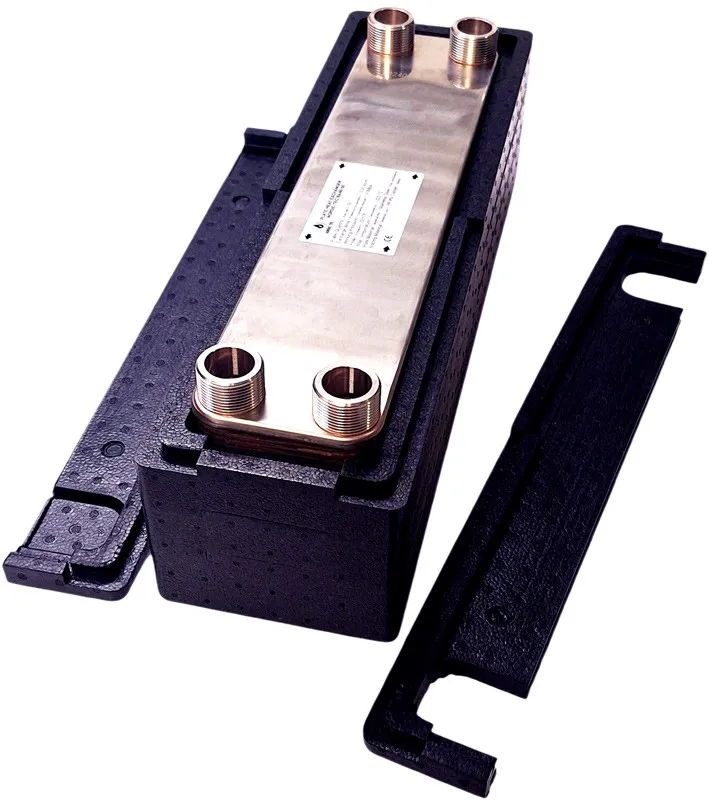

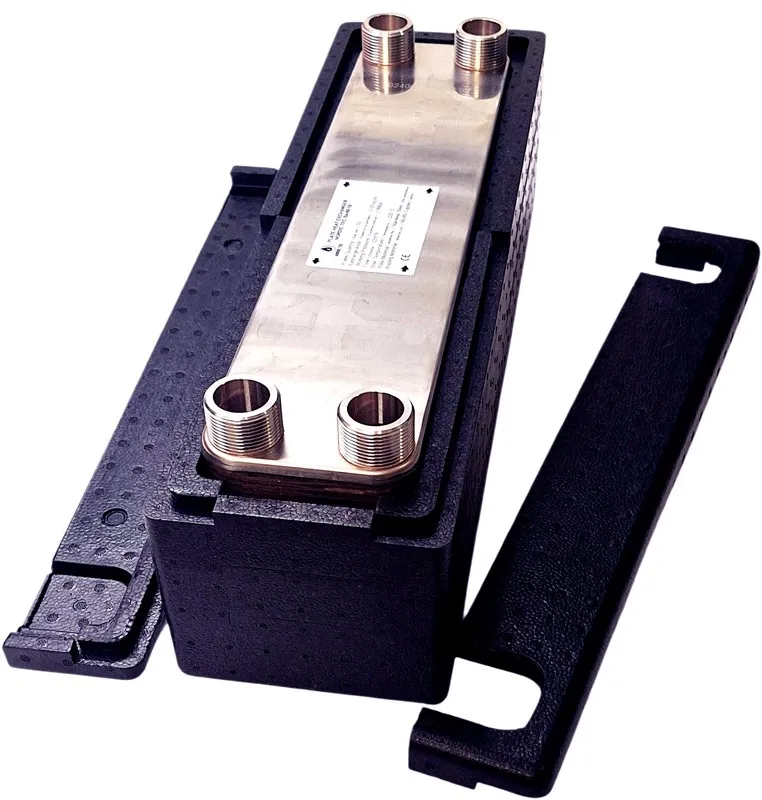

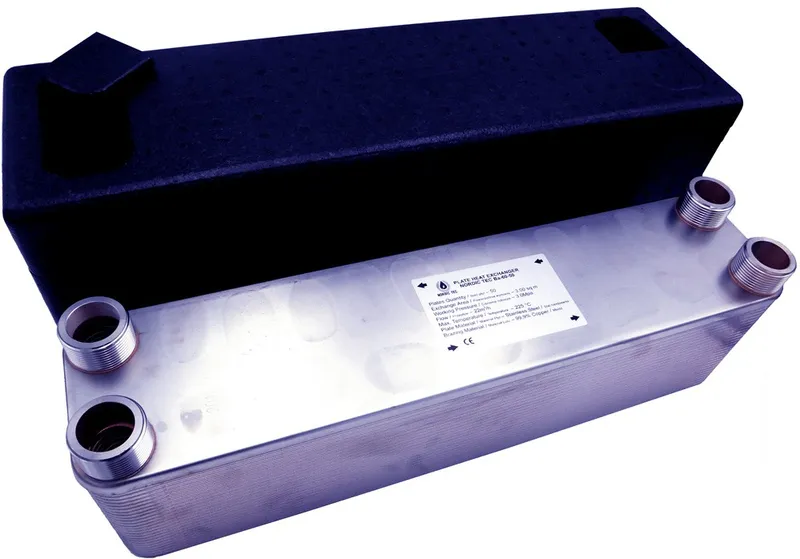

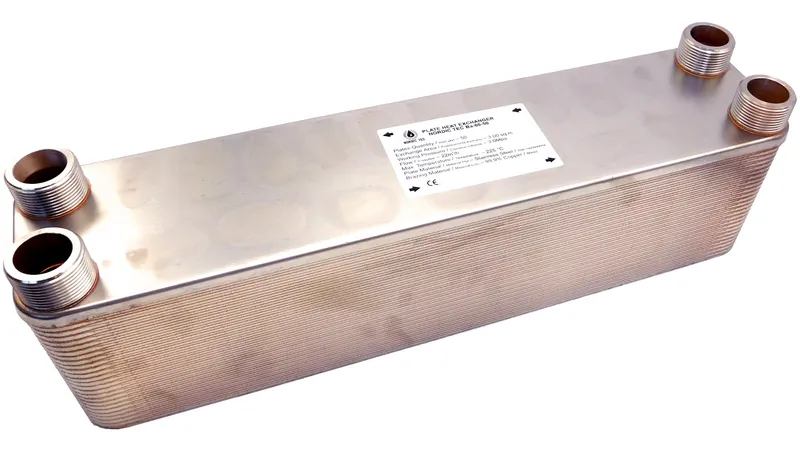

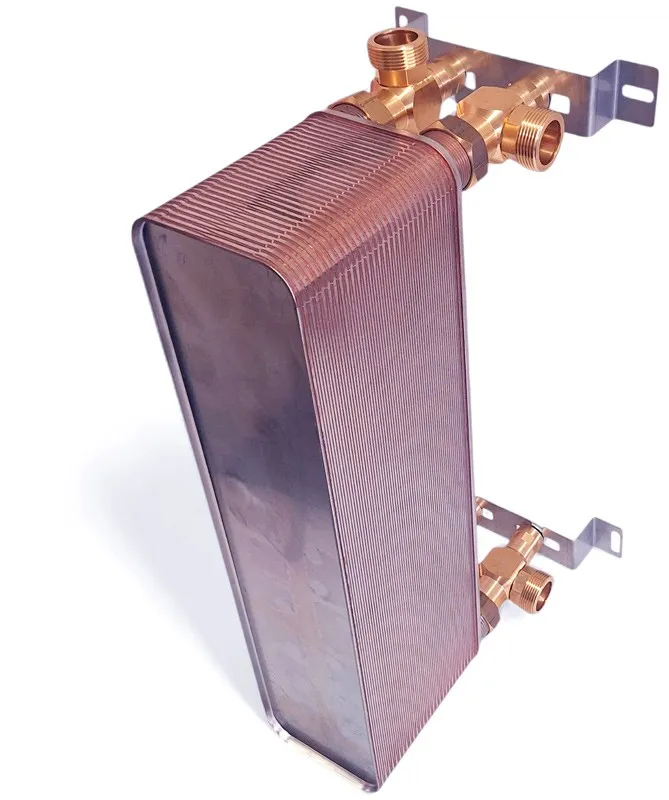

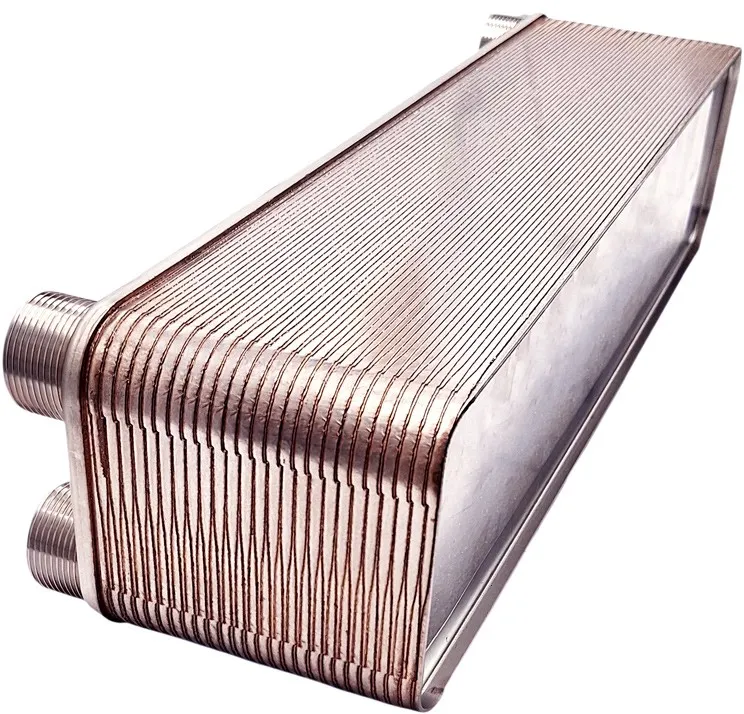

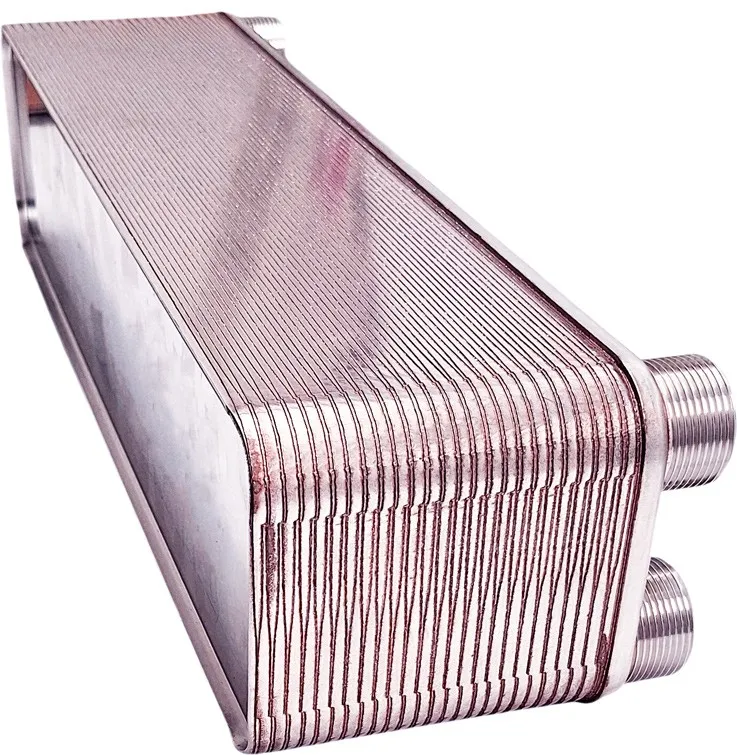

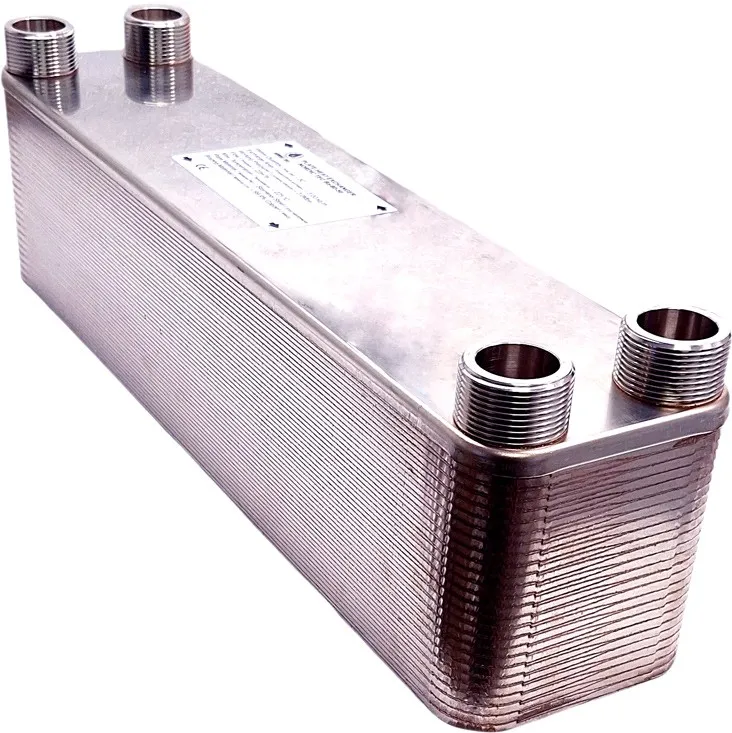

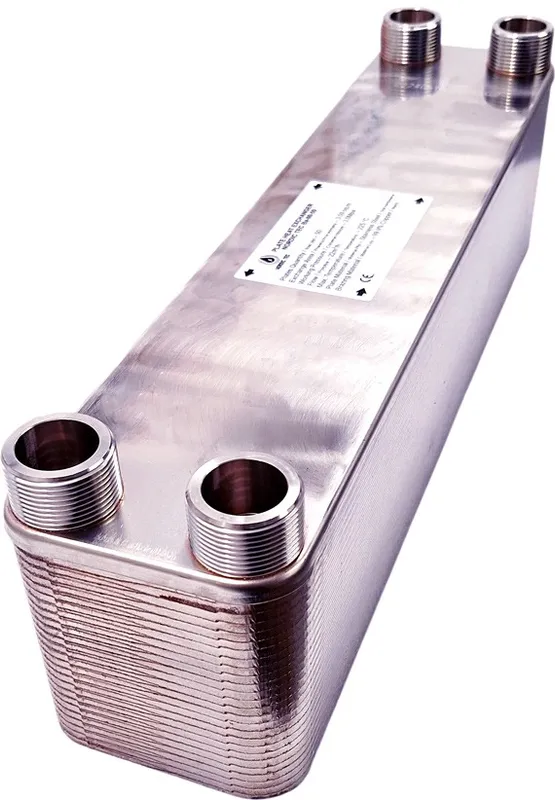

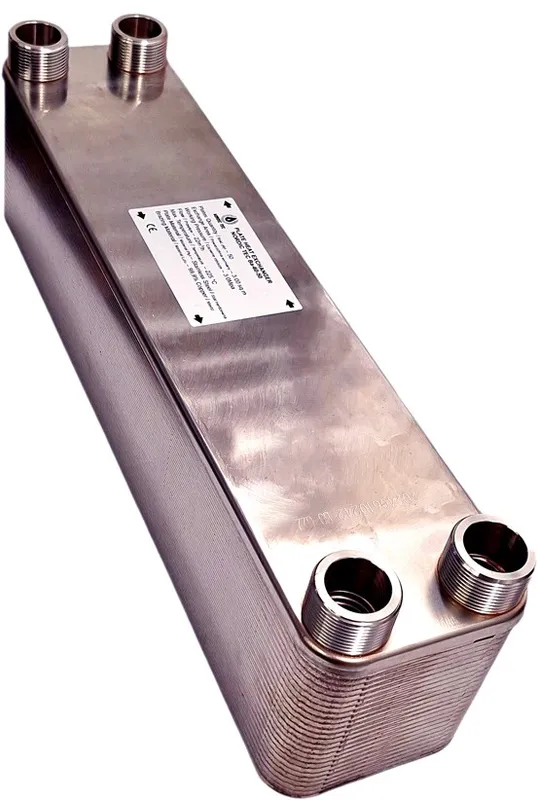

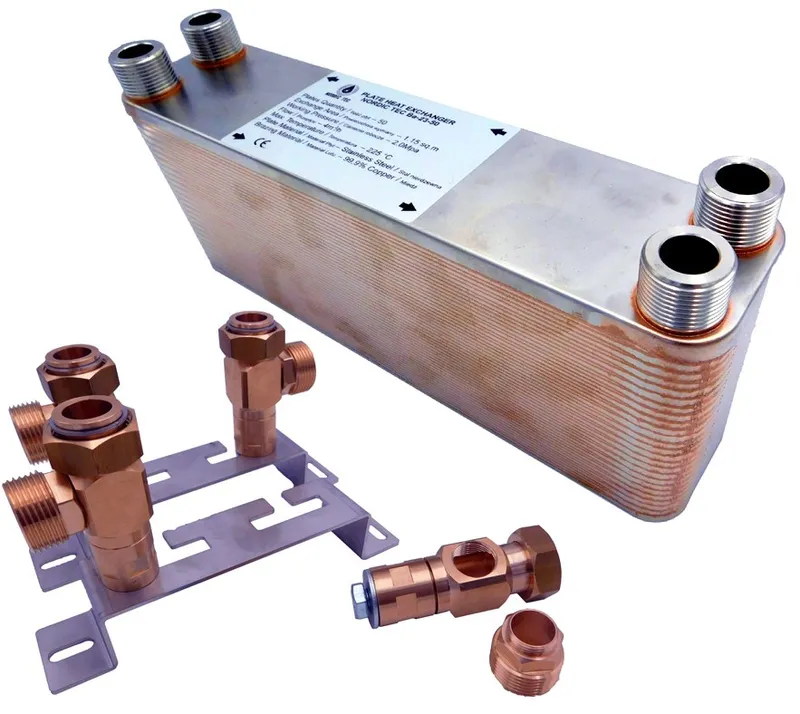

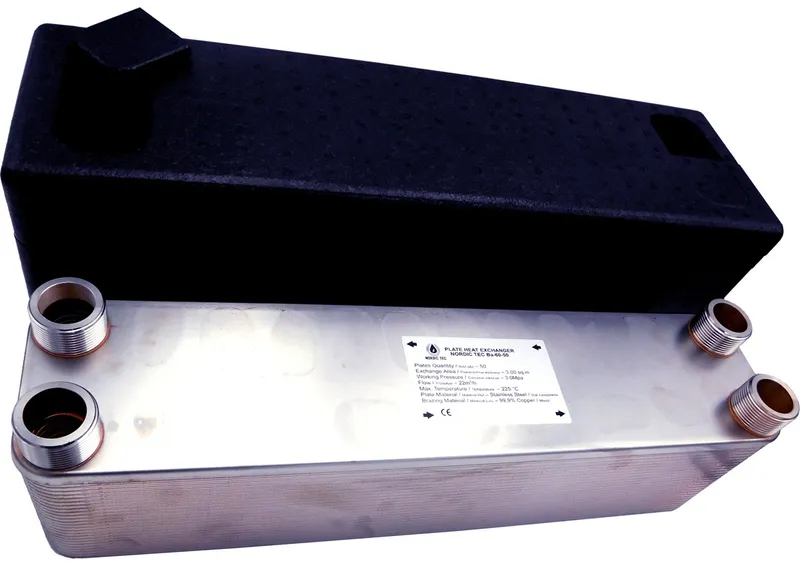

Konstrukcję tworzy pakiet 50 płyt ze stali nierdzewnej 316L, połączonych lutem miedzianym 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 5/4" na gwintach zewnętrznych, przystosowane do pracy z cieczą.

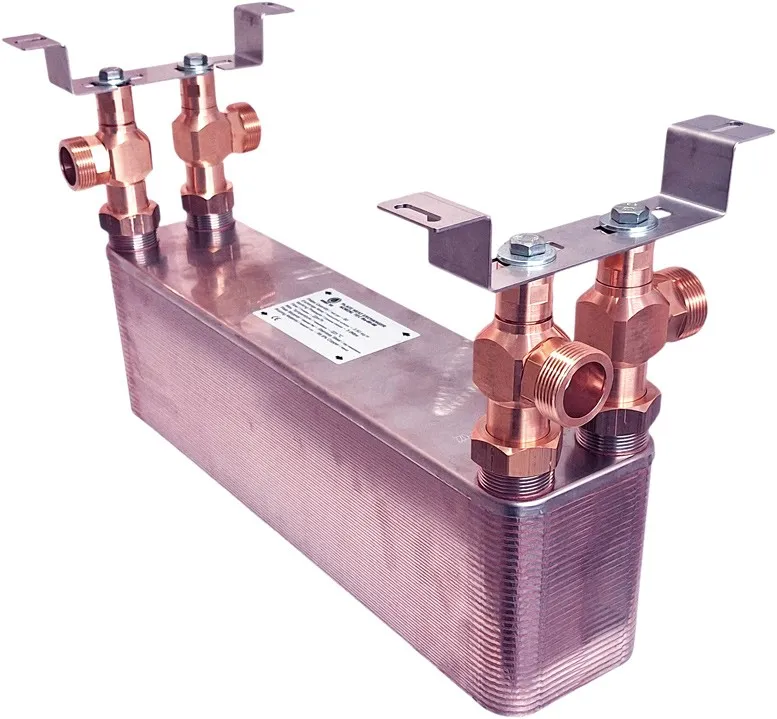

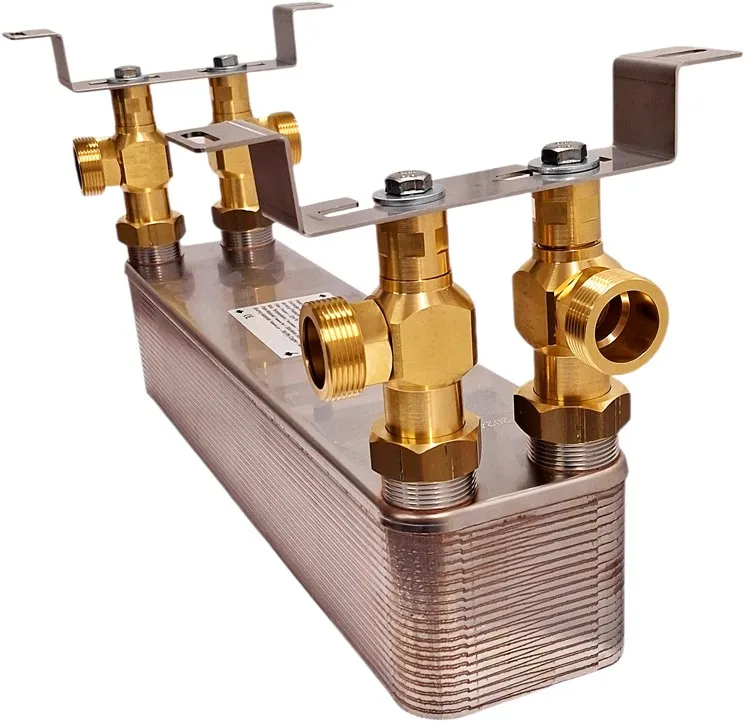

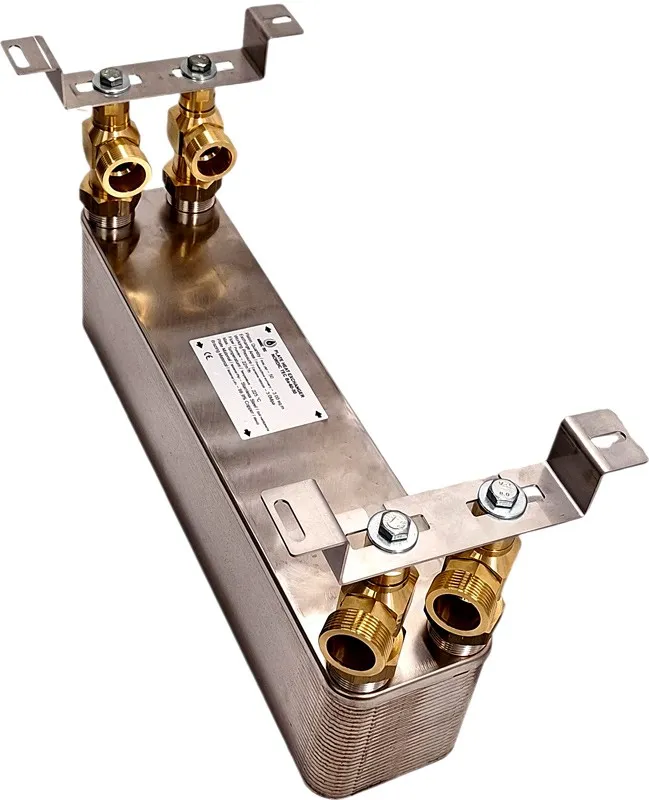

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-50

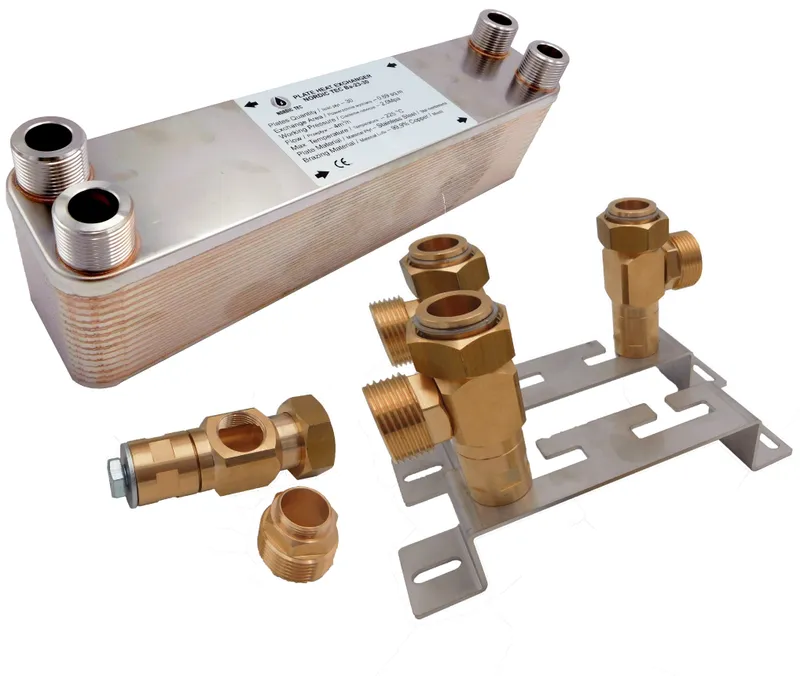

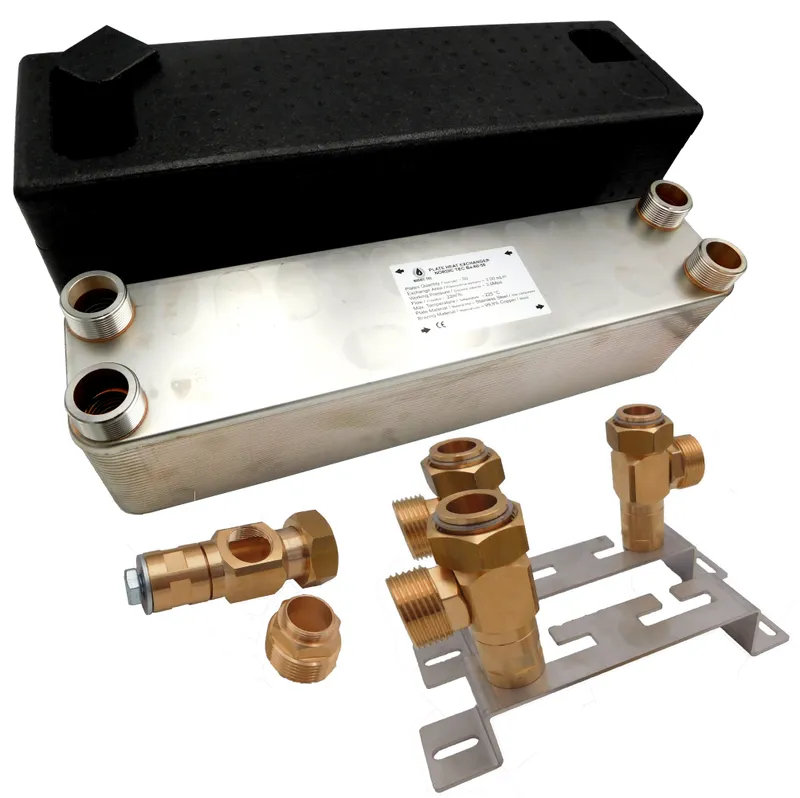

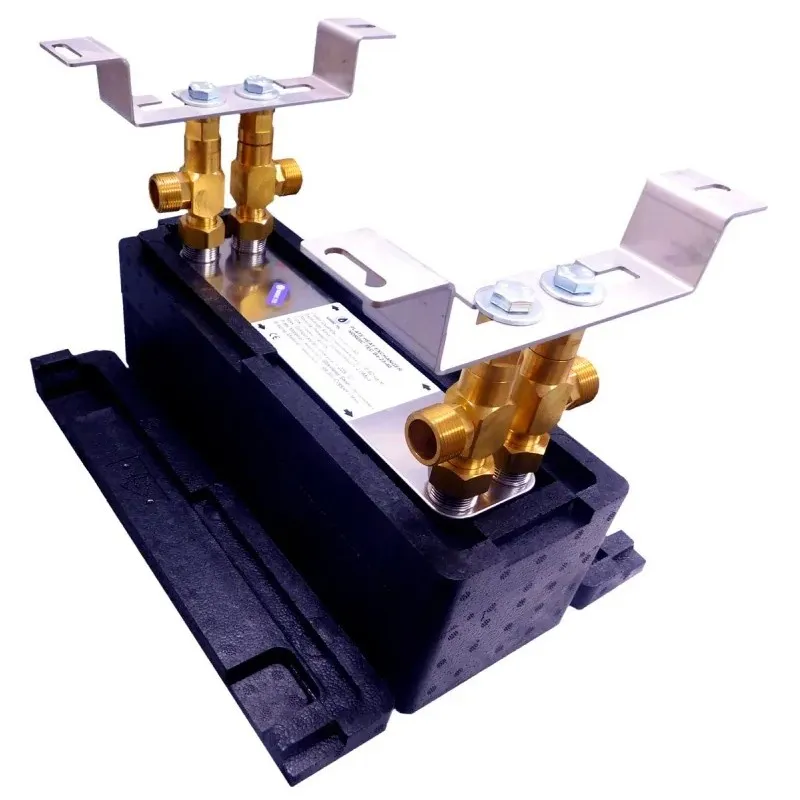

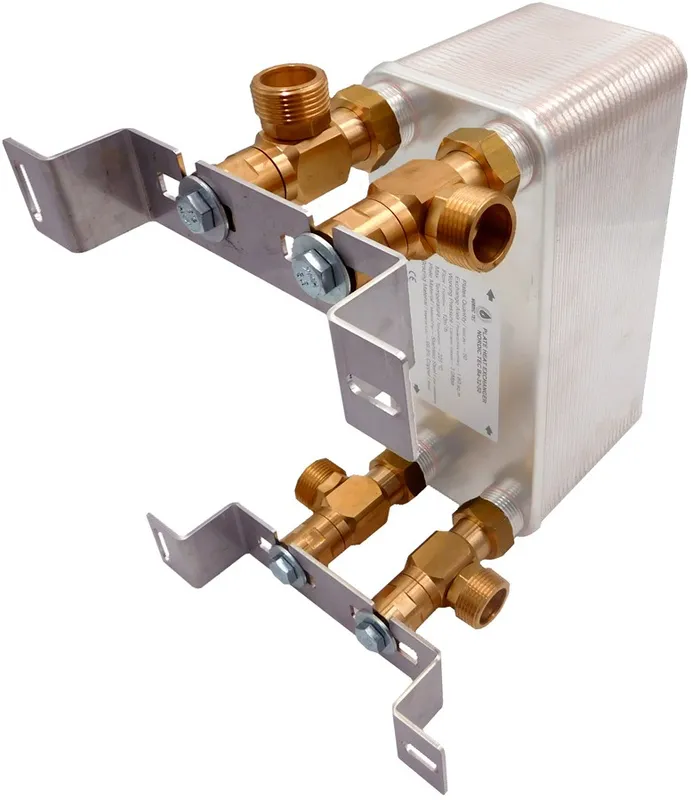

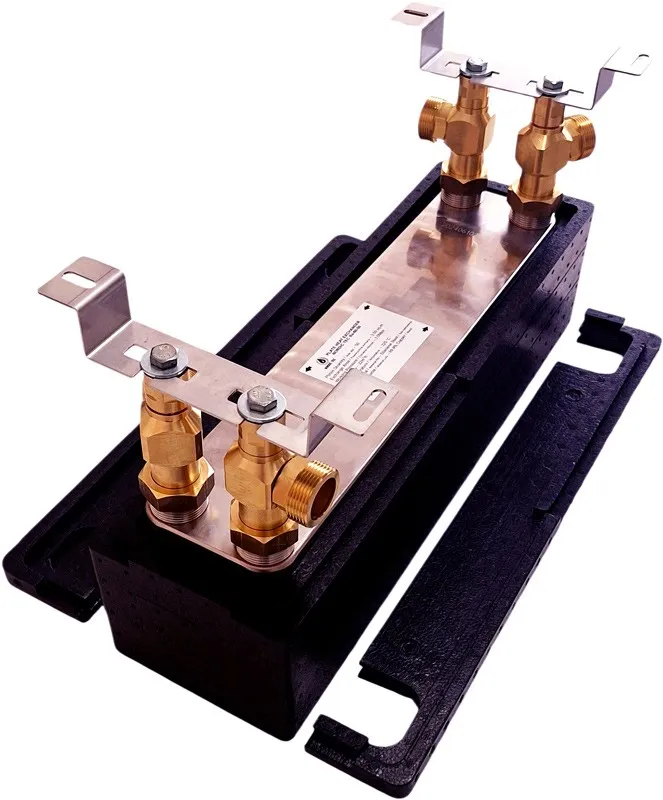

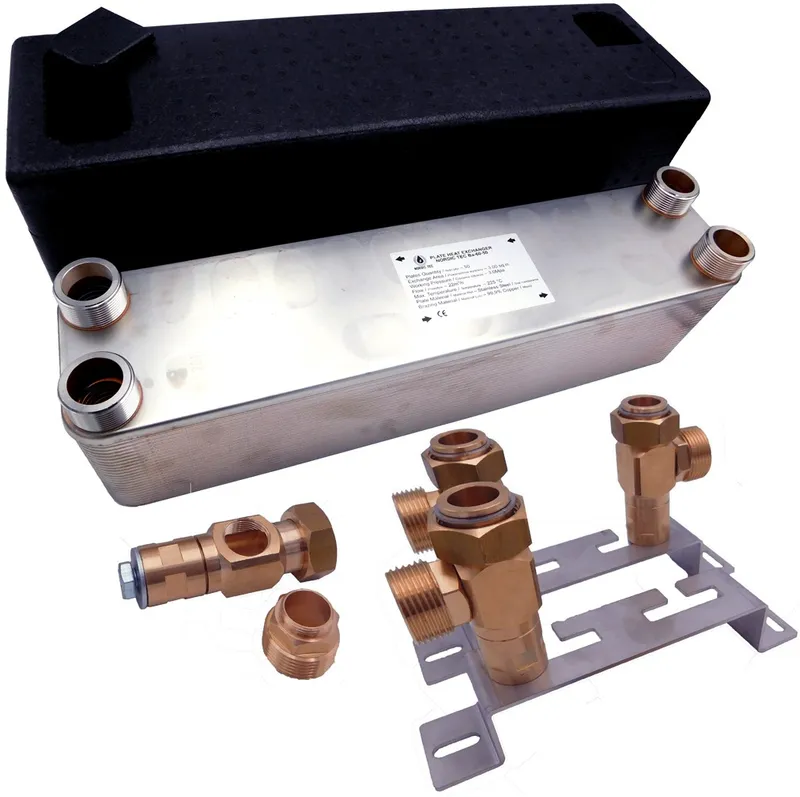

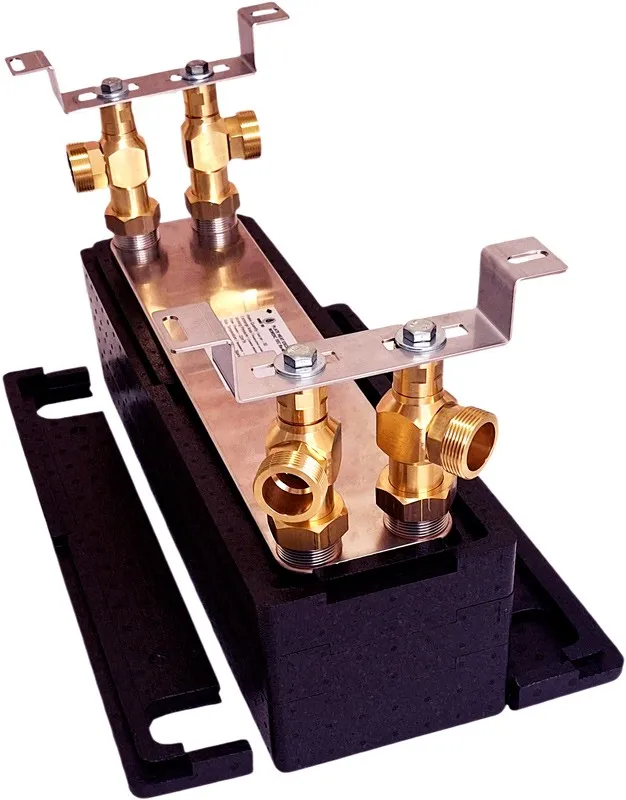

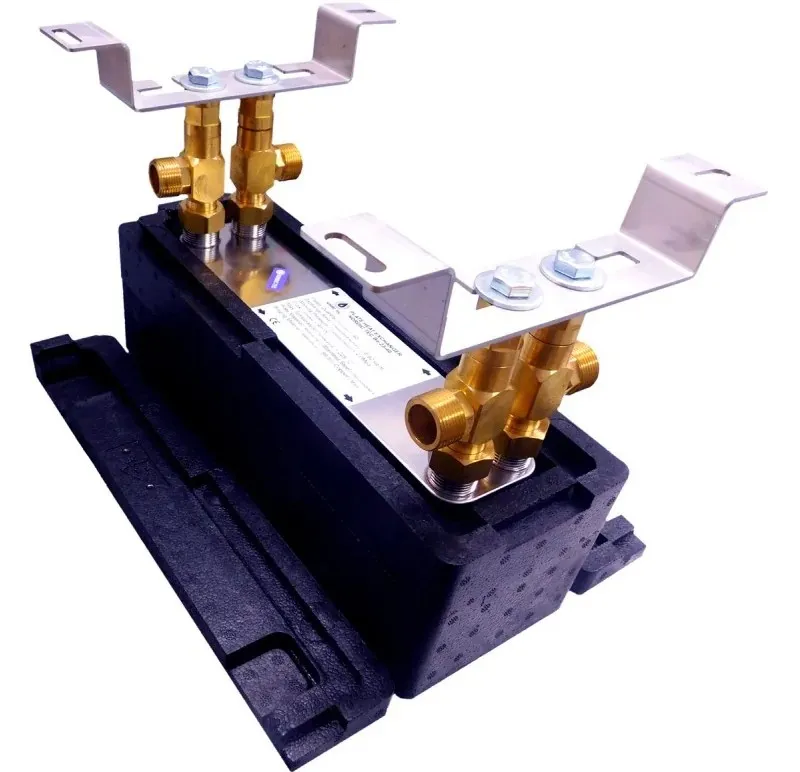

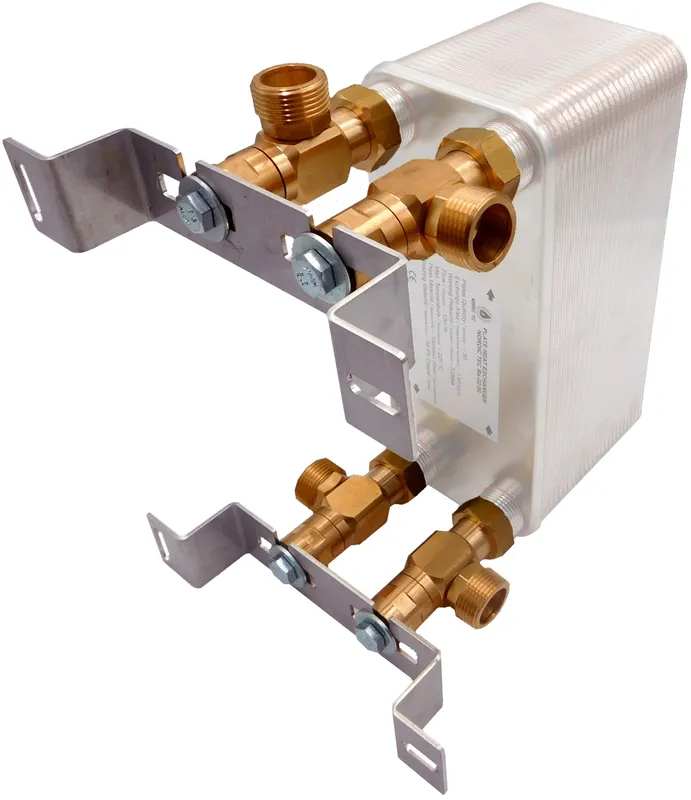

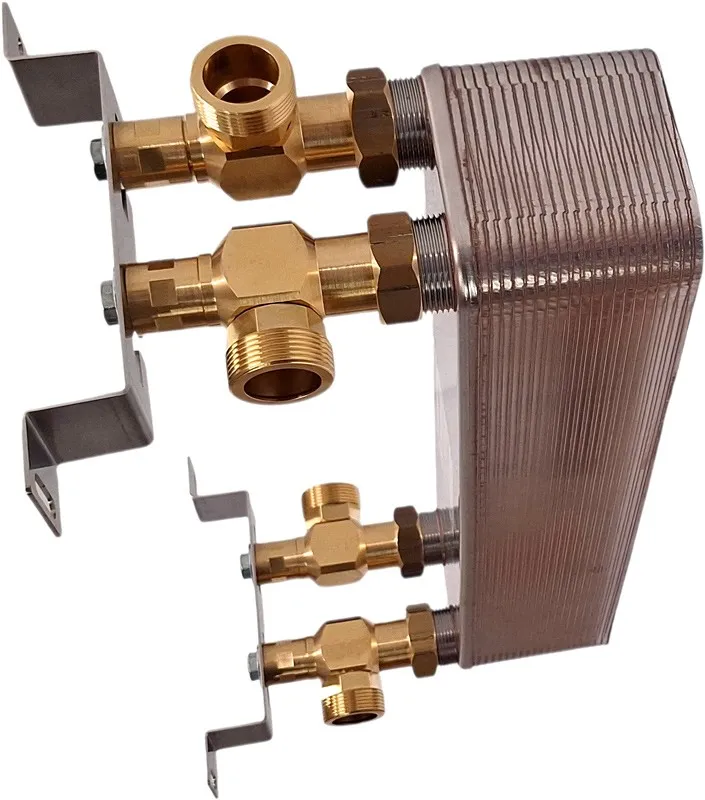

Wytyczne montażowe

• Podłącz dwa oddzielne obiegi cieczy do przeciwległych króćców, aby zachować prawidłową wymianę ciepła.
• Przewiduj filtrację przed wymiennikiem, aby ograniczyć zanieczyszczenia w kanałach przepływu.
• Stosuj zawory odcinające i odpowietrzenie instalacji dla łatwiejszego uruchomienia oraz serwisu.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów układu.

Przykłady konfiguracji CO i CWU

Typowy układ to pompa ciepła po jednej stronie i instalacja CO po drugiej. Możliwe jest także rozdzielenie obiegu kotła od instalacji grzewczej lub innych sekcji wymagających separacji.

Jak dobrać wymiennik Ba-60-50 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: tutaj zakres wynosi 100 do 200 kW.
• Sprawdź wymagany przepływ — maksymalnie 22 m³/h.
• Uwzględnij średnicę przyłączy 5/4" oraz dopuszczalne ciśnienie robocze 30 bar.
• Określ rodzaj medium i potrzebę separacji dwóch obiegów cieczy.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany lub dodatkowego zapasu wydajności przy niskich temperaturach zasilania.

Najczęstsze pytania

Najczęściej pytania dotyczą sposobu działania, zastosowania i doboru do pompy ciepła lub instalacji podłogowej. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model odpowiada wymaganiom konkretnego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić różne części instalacji, na przykład obieg pompy ciepła i obieg CO. To typowe rozwiązanie tam, gdzie potrzebna jest separacja hydrauliczna.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, ale same media pozostają od siebie oddzielone. Taka konstrukcja zapewnia wysoką sprawność wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować dwa obiegi cieczy. Dotyczy to współpracy z pompą ciepła, modernizacji instalacji CO, rozdzielenia układu otwartego od zamkniętego oraz ochrony części pracującej na innym medium.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i parametrach pracy instalacji. W tym modelu zakres mocy wynosi 100 do 200 kW, a maksymalny przepływ 22 m³/h. Znaczenie mają też przyłącza 5/4" i wymagana separacja obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z taką instalacją, jeśli parametry układu mieszczą się w jego zakresie pracy. Jest przeznaczony do układów z cieczą i często stosowany do oddzielenia obiegu pompy ciepła od reszty instalacji. Dobór należy potwierdzić pod kątem mocy, przepływu i temperatury pracy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
