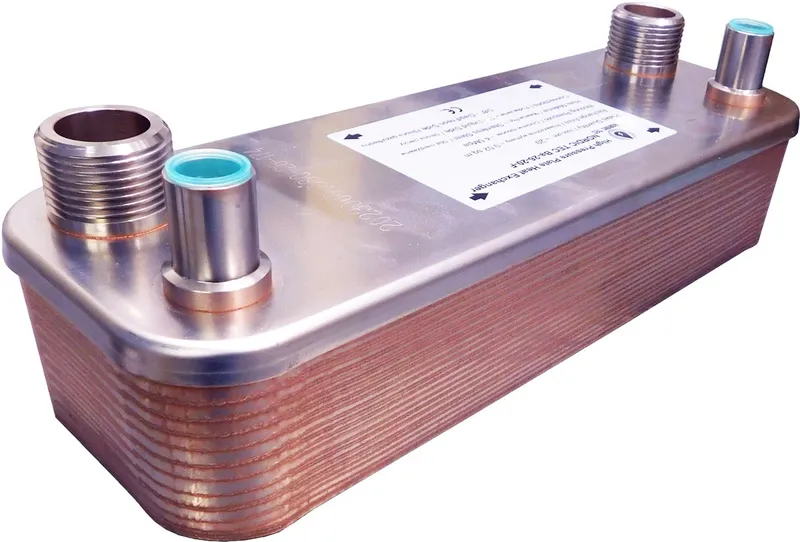

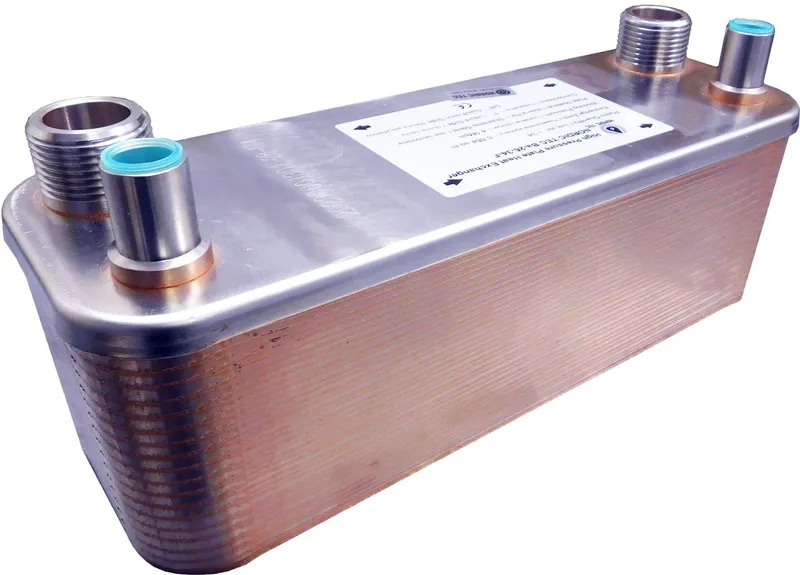

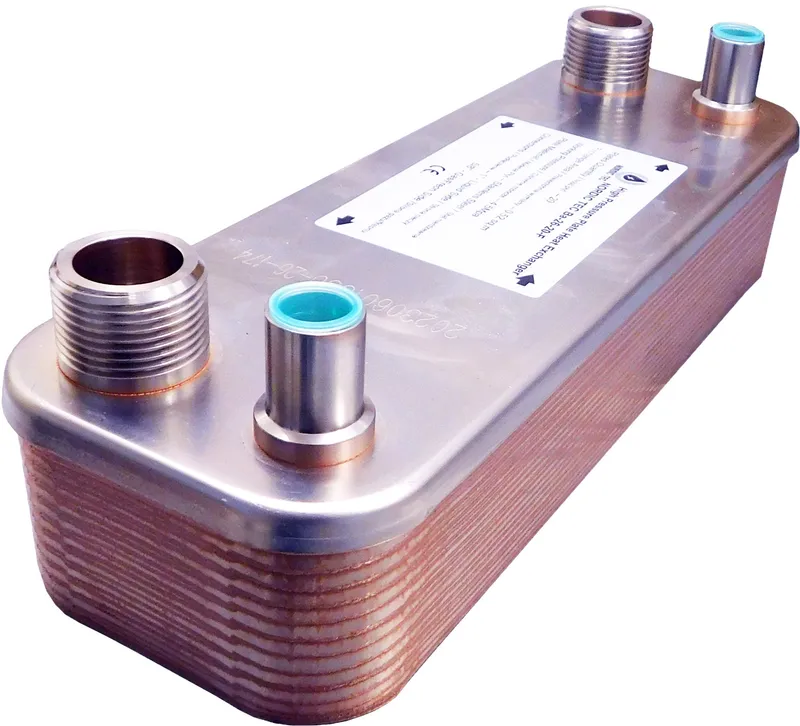

Wymiennik ciepła do freonu Ba-26-70-F 1,82m² - 18 kW

Ba-26-70-F — najważniejsze informacje

Ba-26-70-F to płytowy wymiennik ciepła do freonu, przeznaczony do przekazywania energii między obiegiem czynnika chłodniczego i wody bez mieszania mediów, o mocy do 18 kW. Model z 70 płytami i powierzchnią wymiany 1,82 m² sprawdza się przy współpracy z pompą ciepła, klimatyzatorem lub agregatem chłodniczym oraz tam, gdzie liczy się wysoka sprawność i separacja obiegów.

• Moc: do 18 kW
• Liczba płyt: 70
• Przyłącza: 5/8" do wlutowania po stronie freonu oraz 1" / DN 25 po stronie cieczy
• Zastosowanie: pompy ciepła, klimatyzatory i agregaty chłodnicze

To wymiennik do układów chłodniczych i grzewczych, który umożliwia skuteczny odbiór ciepła z czynnika gazowego i przekazanie go do obiegu wodnego. Jest przeznaczony do pracy z wodą sieciową, wstępnie uzdatnioną.

Specyfikacja techniczna wymiennika Ba-26-70-F

Model	Ba-26-70-F
Moc grzewcza	18 kW
Zakres mocy pracy	12 kW - 18 kW
Liczba płyt	70
Powierzchnia wymiany ciepła	1,82 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 45 bar
Ciśnienie testowe	> 60 bar
Przyłącza po stronie freonu	ϕ15 - 5/8" do wlutowania
Przyłącza cieczy	1" - DN 25
Materiał	stal nierdzewna 316L
Lut	Cu
Czynnik	freon / czynnik gazowy
Długość	308 mm
Szerokość	106 mm
Grubość	175 mm
Rozstaw przyłączy C	250 mm
Rozstaw przyłączy D	50 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-26-70-F?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu pozwala bezpiecznie połączyć stronę czynnika chłodniczego z obiegiem wody. Ten płytowy wymiennik ciepła wspiera wysoką efektywność wymiany i ułatwia separację układów o różnych parametrach pracy.

Typowe zastosowania

Model sprawdzi się w instalacjach z pompą ciepła, klimatyzatorem lub agregatem chłodniczym. Może pracować w układach CO, CWU, ogrzewaniu podłogowym oraz wszędzie tam, gdzie potrzebne jest rozdzielenie układu otwartego od zamkniętego albo integracja obiegu wodnego z układem chłodniczym.

Model Ba-26-70-F został zaprojektowany do pracy w instalacjach wysokociśnieniowych z freonem lub innym czynnikiem gazowym oraz z wodą po stronie cieczy. Konstrukcja 70-płytowa zapewnia powierzchnię wymiany 1,82 m², maksymalny przepływ 12 m3/h oraz ciśnienie pracy do 45 bar.

Zasada działania i budowa wymiennika Ba-26-70-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Zalecany przepływ przeciwprądowy zwiększa skuteczność odbioru ciepła ze strony czynnika chłodniczego do strony wodnej.

Z czego składa się urządzenie?

Korpus roboczy tworzą płyty ze stali nierdzewnej 316L, połączone w procesie lutowania próżniowego z użyciem Cu. Uzupełnieniem konstrukcji są króćce przyłączeniowe: ϕ15 - 5/8" do wlutowania po stronie freonu oraz 1" - DN 25 po stronie cieczy.

Schemat podłączenia i montaż w instalacji wymiennika Ba-26-70-F

Wytyczne montażowe

• Stosuj układ przeciwprądowy, aby uzyskać maksymalną wydajność wymiany ciepła.
• Po stronie wodnej warto przewidzieć filtrację, odpowietrzenie i zawory odcinające.
• Dobierz pompę obiegową do wymaganego przepływu instalacji.
• Urządzenie pracuje z wodą sieciową, wstępnie uzdatnioną; nie jest przeznaczone do wód gruntowych i studziennych.

Przykłady konfiguracji CO i CWU

Typowy układ to pompa ciepła po stronie czynnika chłodniczego i instalacja CO lub CWU po stronie wodnej. Wymiennik może też wspierać rozdzielenie obiegów w modernizowanych układach grzewczych i chłodniczych.

Jak dobrać wymiennik Ba-26-70-F do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: ten model obsługuje urządzenia w zakresie 12-18 kW.
• Uwzględnij maksymalny przepływ 12 m3/h oraz wymagane przyłącza 5/8" i 1" / DN 25.
• Znaczenie mają też różnica temperatur, rodzaj medium i wymagane ciśnienie pracy do 45 bar.
• W przypadku układów wymagających separacji obiegów dobór powinien uwzględniać również charakter instalacji wodnej.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy źródło ma wyższą moc, pracuje z korzystnymi temperaturami czynnika lub instalacja wymaga większej rezerwy wydajności. Jeśli nie masz pewności co do doboru, Aquaventis umożliwia szybkie porównanie parametrów przed zakupem.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą sposobu działania, kompatybilności z pompą ciepła oraz poprawnego doboru do przepływu i mocy źródła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do Twojej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce łączy stronę czynnika chłodniczego z obiegiem wodnym w instalacjach CO, CWU lub chłodniczych. Jest przydatny wtedy, gdy trzeba zachować separację układów.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przechodzi przez powierzchnię płyt, ale media nie mieszają się ze sobą. W tym modelu wydajność wspiera układ przeciwprądowy.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować obieg wodny od czynnika chłodniczego. To typowe rozwiązanie dla pomp ciepła, klimatyzatorów, agregatów chłodniczych oraz modernizowanych układów grzewczych. Sprawdza się też przy różnych parametrach pracy po obu stronach instalacji.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć przede wszystkim na mocy źródła i przepływie. Dla tego modelu punkt odniesienia to zakres 12-18 kW oraz maksymalny przepływ 12 m3/h. Trzeba też uwzględnić przyłącza, rodzaj medium i warunki ciśnieniowe.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z danymi wymiennika. Model jest przeznaczony do pomp ciepła do 18 kW i może współpracować z obiegiem wodnym zasilającym CO lub podłogówkę. Kluczowe są poprawny dobór przepływu, przyłączy i schematu podłączenia.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
