Wymiennik ciepła gaz freon Ba-68-26-F 1,77m² - 18 kW

Ba-68-26-F — najważniejsze informacje

Ba-68-26-F to płytowy wymiennik ciepła do przekazywania energii między czynnikiem chłodniczym a wodą bez mieszania mediów. Model o mocy 18 kW, z przyłączem wodnym 1" DN 25 i konstrukcją 26 płyt, sprawdza się w pompach ciepła, klimatyzatorach oraz układach chłodniczych wymagających skutecznej separacji obiegów.

• Moc: do 18 kW
• Liczba płyt: 26
• Przyłącza: woda 1" / DN 25, freon ϕ 22 - 7/8" do lutu
• Zastosowanie: pompy ciepła, klimatyzatory, agregaty chłodnicze

To wymiennik freonowo-wodny przeznaczony do pracy jako skraplacz w instalacjach, gdzie liczy się wysoka odporność ciśnieniowa i sprawna wymiana ciepła między obiegiem gazowym a wodnym.

Specyfikacja techniczna wymiennika Ba-68-26-F

Model	Ba-68-26-F
Moc grzewcza	18 kW
Zakres mocy pracy	13 - 18 kW
Liczba płyt	26
Powierzchnia wymiany ciepła	1,768 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	max. 45 bar
Ciśnienie testowe	> 60 bar
Przyłącza freonu / czynnika gazowego	ϕ 22 - 7/8" do lutu
Przyłącza medium ciekłego	1" - DN 25
Wymiary	526 x 119 x 70 mm
Materiał	Stal nierdzewna 316
Lut	miedź (99,9% Cu)
Czynnik	R410a

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-26-F?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu pozwala bezpiecznie oddzielić stronę czynnika chłodniczego od strony wodnej. Ten płytowy wymiennik ciepła pomaga utrzymać sprawną pracę źródła i odbiornika ciepła przy właściwie dobranym przepływie oraz parametrach temperatury.

Typowe zastosowania

Model znajduje zastosowanie w pompach ciepła, klimatyzatorach i agregatach chłodniczych o mocy w granicach 13 - 18 kW. Może pracować w układach grzewczych i chłodniczych, także tam, gdzie potrzebne jest odseparowanie obiegów i współpraca z wodą wstępnie uzdatnioną.

Najważniejsze dane techniczne tego modelu obejmują moc do 18 kW, 26 płyt oraz maksymalny przepływ 22 m3/h. Konstrukcja została przygotowana do pracy z czynnikiem R410a po stronie freonu i z wodą po stronie cieczy, przy ciśnieniu roboczym do 45 bar.

Zasada działania i budowa wymiennika Ba-68-26-F

Jak działa wymiana ciepła?

Po jednej stronie płyt przepływa czynnik chłodniczy, a po drugiej woda. Media poruszają się przeciwprądowo, co zwiększa efektywność przekazywania energii przez cienkie płyty i pozwala uzyskać wysoką sprawność bez bezpośredniego kontaktu obu obiegów.

Z czego składa się urządzenie?

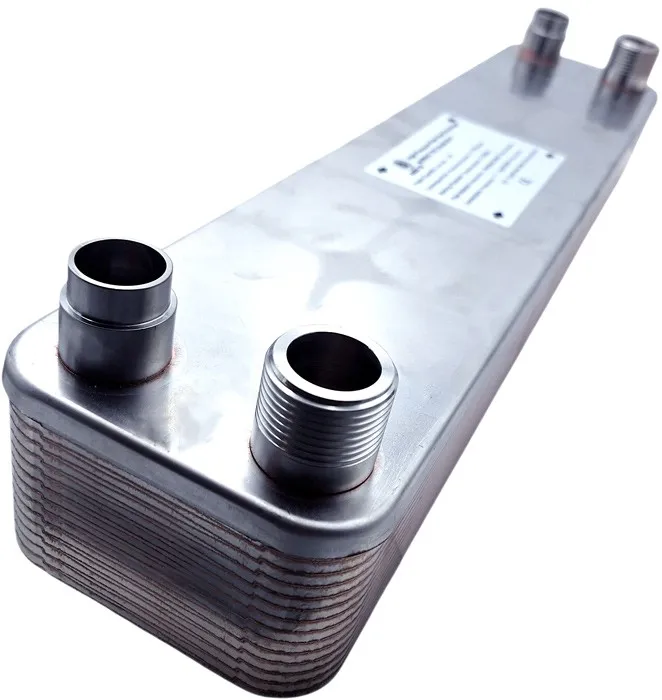

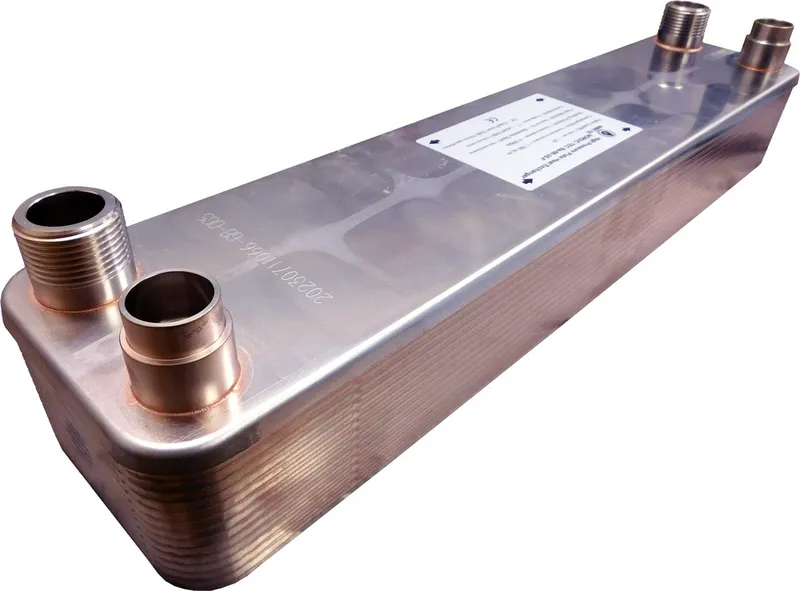

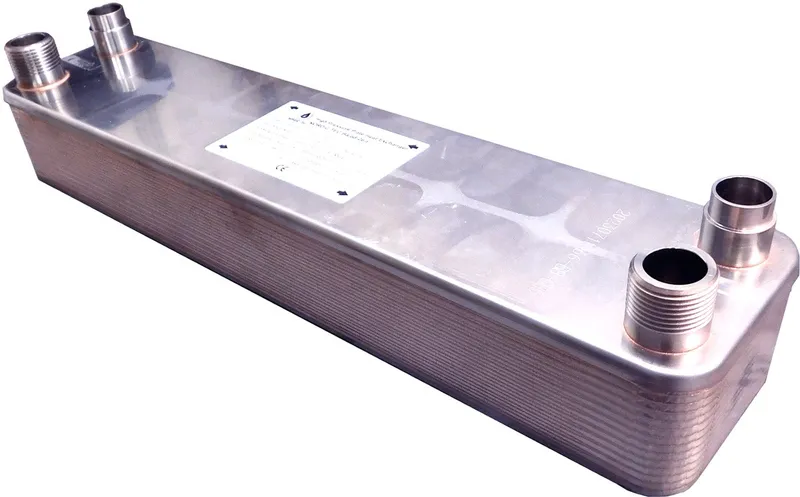

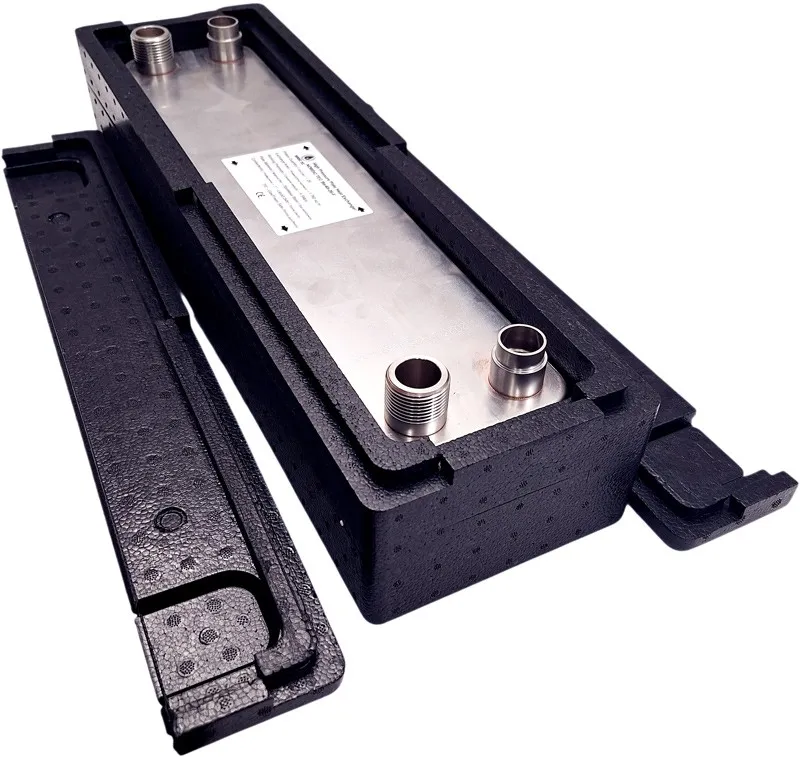

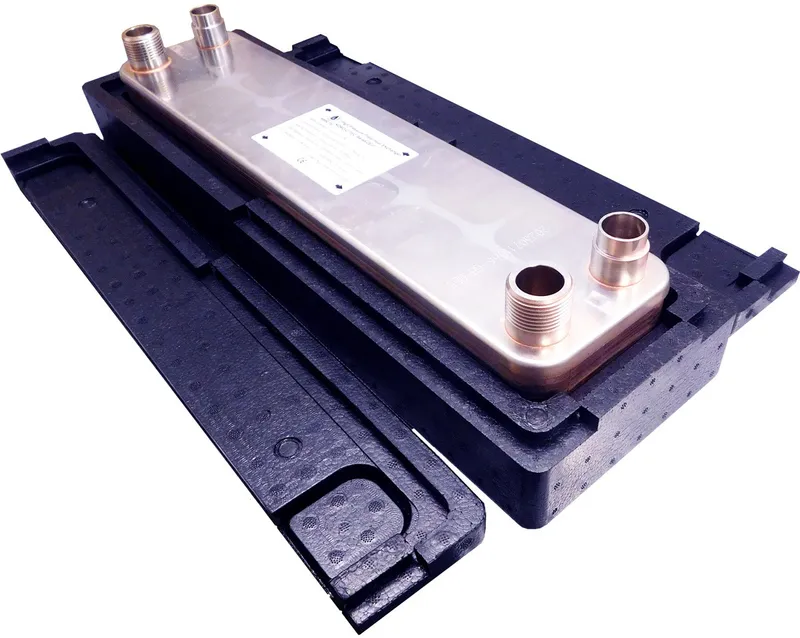

Korpus tworzą płyty ze stali nierdzewnej 316, łączone próżniowo miedzią 99,9% Cu. Po stronie wodnej zastosowano gwintowane przyłącze 1" DN 25, a po stronie gazowej króćce ϕ 22 - 7/8" przygotowane do lutu.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-26-F

Wytyczne montażowe

• Podłącz obiegi w układzie przeciwprądowym, aby uzyskać maksymalną wymianę ciepła.
• Po stronie wodnej warto przewidzieć filtrację, odpowietrzenie i zawory odcinające.
• Dobierz pompę obiegową do wymaganego przepływu i oporów instalacji.
• Stosuj wodę wstępnie uzdatnioną; model nie jest przeznaczony do wód gruntowych i studziennych.

Przykłady konfiguracji CO i CWU

W praktyce wymiennik może współpracować z pompą ciepła i instalacją wodną albo z układami chłodniczymi wymagającymi przekazania ciepła do obiegu cieczy. Odpowiedni dobór armatury ułatwia późniejszy serwis i stabilną pracę układu.

Jak dobrać wymiennik Ba-68-26-F do instalacji?

Kluczowe parametry doboru

• moc źródła: 13 - 18 kW
• maksymalny przepływ: 22 m3/h
• rodzaj medium: czynnik chłodniczy i woda
• przyłącza: 1" / DN 25 po stronie wodnej oraz ϕ 22 - 7/8" do lutu po stronie gazowej
• wymagana odporność ciśnieniowa: do 45 bar

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy źródło pracuje przy wyższej mocy, potrzebna jest większa powierzchnia wymiany lub konieczny jest zapas wydajności dla trudniejszych warunków pracy. W doborze znaczenie mają też różnice temperatur i charakter całej instalacji.

Najczęstsze pytania

Poniżej znajdziesz krótkie odpowiedzi na najczęstsze pytania zakupowe dotyczące tego modelu i jego zastosowania w instalacjach grzewczych oraz chłodniczych.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu energia jest przekazywana między czynnikiem chłodniczym a wodą. Takie rozwiązanie stosuje się tam, gdzie potrzebna jest separacja obiegów i wysoka sprawność wymiany.

Jak działa płytowy wymiennik ciepła?

Działa dzięki przepływowi dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przenika przez płyty, ale same media nie mieszają się ze sobą. Układ przeciwprądowy poprawia skuteczność wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba oddzielić obieg źródła od obiegu odbiornika ciepła lub chłodu. To częsty wybór do pomp ciepła, klimatyzatorów i agregatów chłodniczych. Sprawdza się też przy modernizacji instalacji o różnych parametrach pracy.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i parametrach medium. Dla tego modelu punkt odniesienia stanowi zakres 13 - 18 kW oraz maksymalny przepływ 22 m3/h. Znaczenie mają również przyłącza, różnica temperatur i wymagana odporność ciśnieniowa.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z pompą ciepła, jeśli parametry układu mieszczą się w jego zakresie pracy. Kluczowe są moc źródła, przepływ, rodzaj czynnika i sposób wpięcia po stronie wodnej. Przy ogrzewaniu podłogowym trzeba dodatkowo ocenić cały układ hydrauliczny i temperatury zasilania.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
