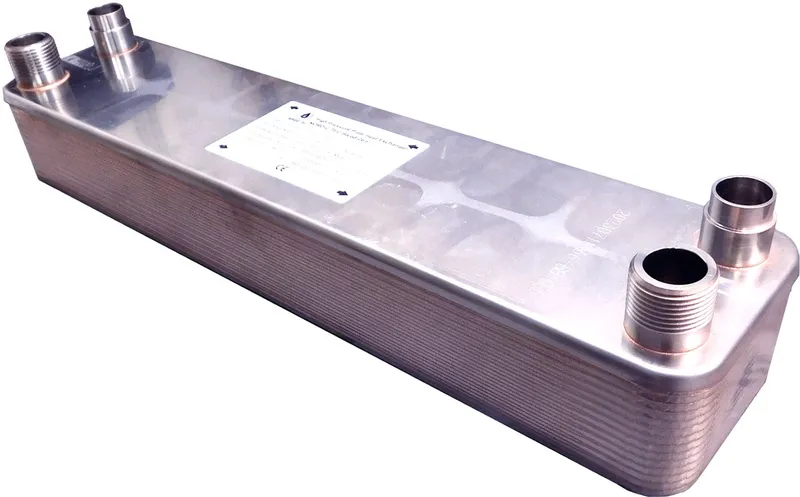

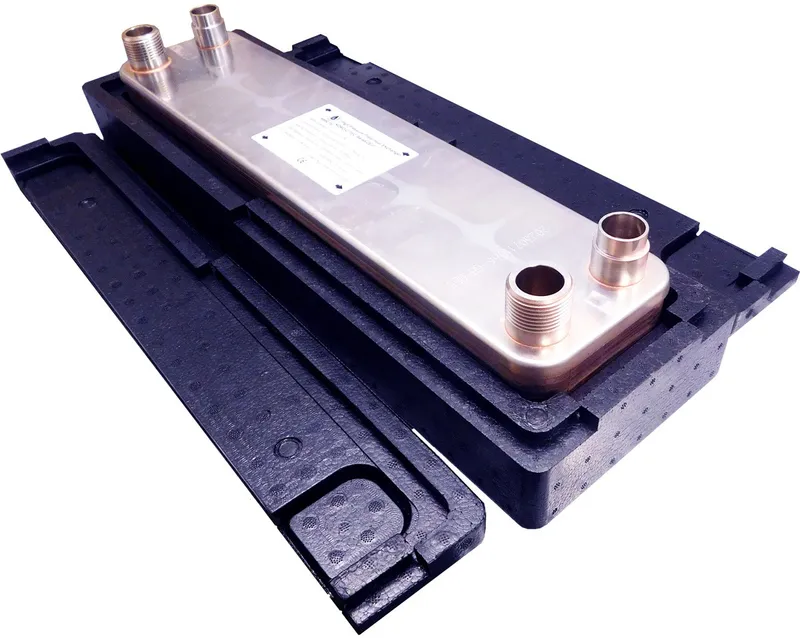

Wymiennik ciepła gaz freon Ba-68-32-F 2,18m² - 22 kW

Ba-68-32-F — najważniejsze informacje

Ba-68-32-F to płytowy wymiennik ciepła do przekazywania energii między obiegiem czynnika chłodniczego i wody bez mieszania mediów, przeznaczony do pomp ciepła i klimatyzacji do 22 kW. Model z powierzchnią wymiany 2,18 m² oraz przepływem do 22 m3/h sprawdza się w układach grzewczych i chłodniczych wymagających skutecznej separacji obiegów.

• Moc: do 22 kW
• Przepływ: 22 m3/h
• Przyłącza: strona cieczy 1" / DN 25, strona freonu ϕ 22 - 7/8" do lutu
• Zastosowanie: pompy ciepła, klimatyzatory, agregaty chłodnicze

To wymiennik gaz-ciecz do instalacji, w których trzeba efektywnie przekazać ciepło między czynnikiem chłodniczym a wodą oraz zachować rozdzielenie mediów. Model pracuje w zakresie 15-22 kW i jest przeznaczony do układów z wodą wstępnie uzdatnioną.

Specyfikacja techniczna wymiennika Ba-68-32-F

Model	Ba-68-32-F
Moc grzewcza	22 kW
Zakres mocy pracy	15 kW - 22 kW
Powierzchnia wymiany ciepła	2,18 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	max. 45 bar
Ciśnienie testowe	> 60 bar
Materiał	stal nierdzewna 316L
Lut	miedź
Czynnik	R410a
Przyłącza freonu / czynnika gazowego	ϕ 22 - 7/8" do lutu
Przyłącza medium ciekłego	1" - DN 25
Sposób podłączenia	przeciwprądowy
Długość	526 mm
Szerokość	119 mm
Grubość	85 mm
Rozstaw przyłączy C	470 mm
Rozstaw przyłączy D	63 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-32-F?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie połączyć stronę czynnika chłodniczego ze stroną wodną. Taki płytowy wymiennik ciepła ułatwia budowę wydajnych układów z pompą ciepła, klimatyzatorem lub agregatem chłodniczym, a jednocześnie pomaga utrzymać stabilne parametry pracy instalacji.

Typowe zastosowania

Model sprawdzi się w instalacjach grzewczych i chłodniczych, w tym w obiegach CO, CWU i ogrzewania podłogowego, jeśli projekt wymaga pośredniego przekazania energii. Może też służyć do rozdzielenia układu otwartego od zamkniętego, o ile parametry całej instalacji są zgodne z wymaganiami projektu.

Najważniejsze dane użytkowe tego modelu obejmują moc do 22 kW, powierzchnię wymiany 2,18 m² oraz przepływ do 22 m3/h. Konstrukcja została przygotowana do pracy po stronie freonu i po stronie medium ciekłego z odpowiednio dobranymi przyłączami oraz wysokim dopuszczalnym ciśnieniem roboczym.

Zasada działania i budowa wymiennika Ba-68-32-F

Jak działa wymiana ciepła?

Wymiennik pracuje w układzie przeciwprądowym: czynnik chłodniczy i woda przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię. Dzięki temu obiegi pozostają odseparowane, ale wymiana ciepła jest intensywna i szybka.

Z czego składa się urządzenie?

Korpus tworzą płyty ze stali nierdzewnej 316L, łączone metodą próżniową przy użyciu miedzi. Konstrukcja obejmuje także króćce po stronie freonu do lutu oraz przyłącza 1" / DN 25 po stronie medium ciekłego, co upraszcza dopasowanie do instalacji.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-32-F

Wytyczne montażowe

• Stosuj podłączenie przeciwprądowe, aby uzyskać wysoką efektywność wymiany.
• Po stronie wodnej przewidź filtrację, zawory odcinające i odpowietrzenie układu.
• Dobierz pompę obiegową do wymaganego przepływu i oporów instalacji.
• Używaj wody wstępnie uzdatnionej; model nie jest przeznaczony do wód gruntowych i studziennych.

Przykłady konfiguracji CO i CWU

W praktyce wymiennik można włączyć między pompę ciepła a obieg CO, między źródło chłodu a instalację wodną lub w systemach, gdzie potrzebne jest rozdzielenie dwóch obiegów roboczych. Ostateczny schemat powinien wynikać z parametrów źródła, temperatur i armatury instalacyjnej.

Jak dobrać wymiennik Ba-68-32-F do instalacji?

Kluczowe parametry doboru

• Dobierz model do mocy źródła: tutaj zakres pracy wynosi 15-22 kW.
• Sprawdź wymagany przepływ: maksymalnie 22 m3/h.
• Zweryfikuj typ medium i stronę pracy: czynnik chłodniczy oraz woda.
• Uwzględnij przyłącza: 1" / DN 25 po stronie cieczy i ϕ 22 - 7/8" do lutu po stronie freonu.
• Potwierdź wymagane ciśnienie robocze i sposób podłączenia.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy niż 22 kW, większej powierzchni wymiany lub dodatkowego zapasu pracy przy trudniejszych warunkach temperaturowych. Jeśli potrzebujesz potwierdzić dobór, Aquaventis pomoże dopasować model do parametrów układu.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zwykle zasady działania, kompatybilności z pompą ciepła oraz poprawnego doboru mocy i przyłączy. Poniżej znajdziesz krótkie odpowiedzi zakupowo-techniczne, które ułatwiają ocenę, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce stosuje się go tam, gdzie trzeba połączyć stronę czynnika chłodniczego ze stroną wodną albo odseparować różne części instalacji. Dotyczy to m.in. CO, CWU, pomp ciepła i układów chłodniczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przechodzi przez płyty, ale same media pozostają rozdzielone. Taki układ zwiększa sprawność wymiany i ułatwia kontrolę parametrów pracy.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów lub pośrednia wymiana energii. To częste rozwiązanie przy pompach ciepła, układach CO, CWU, podłogówce i modernizacjach instalacji. Decyzja zależy od medium, temperatur i wymagań hydraulicznych.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do parametrów źródła i odbioru ciepła. Trzeba uwzględnić zakres 15-22 kW, przepływ 22 m3/h, rodzaj medium, różnicę temperatur oraz średnice przyłączy. Bez tych danych łatwo dobrać model zbyt mały albo przewymiarowany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z danymi modelu. Urządzenie jest przeznaczone do pomp ciepła i może pracować w układzie wodnym zasilającym CO lub podłogówkę, jeśli zgadzają się moc, przepływ, przyłącza i schemat hydrauliczny. Przed zakupem warto potwierdzić dobór dla konkretnego układu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
