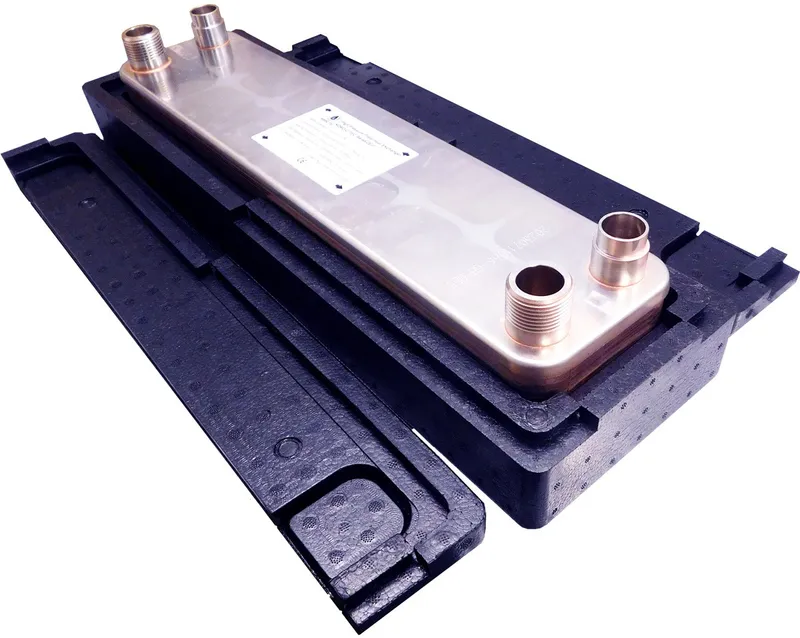

Wymiennik ciepła gaz freon Ba-68-50-F 3,40m² - 35 kW

Ba-68-50-F — najważniejsze informacje

Ba-68-50-F to płytowy wymiennik ciepła do przekazywania energii między obiegiem freonu i wody bez mieszania mediów. Model o mocy 35 kW, z 50 płytami i powierzchnią wymiany 3,4 m² sprawdza się w pompach ciepła oraz instalacjach grzewczych i chłodniczych wymagających separacji układów.

• Moc: 35 kW, zakres pracy 22–35 kW
• Liczba płyt: 50
• Przyłącza: freon ϕ 22 - 7/8" do lutu, woda 1" - DN 25
• Zastosowanie: pompy ciepła, klimatyzatory, układy grzewcze i chłodnicze

To wymiennik freon-woda przeznaczony do efektywnej wymiany ciepła w instalacjach, gdzie trzeba oddzielić dwa obiegi robocze i utrzymać wysoką sprawność transferu energii.

Specyfikacja techniczna wymiennika Ba-68-50-F

Model	Ba-68-50-F
Moc grzewcza	35 kW
Zakres mocy pracy	22 - 35 kW
Liczba płyt	50
Powierzchnia wymiany ciepła	3,4 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	45 bar
Ciśnienie testowe	> 60 bar
Materiał	Stal nierdzewna 316L
Lut	miedź
Czynnik	R410a
Przyłącza freonu / czynnika gazowego	ϕ 22 - 7/8" do lutu
Przyłącza medium odbioru	1" - DN 25
Temperatura pracy czynnika	Tkond = 40ºC
Temperatura pracy cieczy	T-IN= 32ºC; T-OUT = 37 ºC
Długość	526 mm
Szerokość	119 mm
Grubość	126 mm
Rozstaw przyłączy C	470 mm
Rozstaw przyłączy D	63 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-50-F?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie potrzebna jest separacja hydrauliczna i stabilna praca źródła ciepła. Ten płytowy wymiennik ciepła można stosować w układach z pompą ciepła, w instalacjach CO i CWU, a także w systemach chłodniczych. Nadaje się do współpracy z ogrzewaniem podłogowym, rozdzieleniem układu otwartego od zamkniętego oraz do połączenia obiegu freonowego z obiegiem wodnym.

Korzyści w praktyce

• brak mieszania czynników roboczych,
• wysoka powierzchnia wymiany 3,4 m²,
• kompaktowa forma przy dużej wydajności.

Typowe zastosowania

• pompa ciepła ↔ instalacja CO,
• pompa ciepła ↔ CWU,
• układy grzewcze i chłodnicze z wodą uzdatnioną.

Model Ba-68-50-F jest przeznaczony do pracy w zakresie 22–35 kW i obsługuje maksymalny przepływ 22 m3/h. Konstrukcja 50-płytowa, ciśnienie robocze 45 bar oraz przyłącza 1" - DN 25 po stronie cieczy pozwalają stosować go w wymagających układach freon-woda.

Zasada działania i budowa wymiennika Ba-68-50-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna jest przekazywana przez ich powierzchnię bez kontaktu między obiegami. Układ przeciwprądowy poprawia efektywność wymiany i ułatwia utrzymanie właściwych parametrów pracy po obu stronach wymiennika.

Z czego składa się urządzenie?

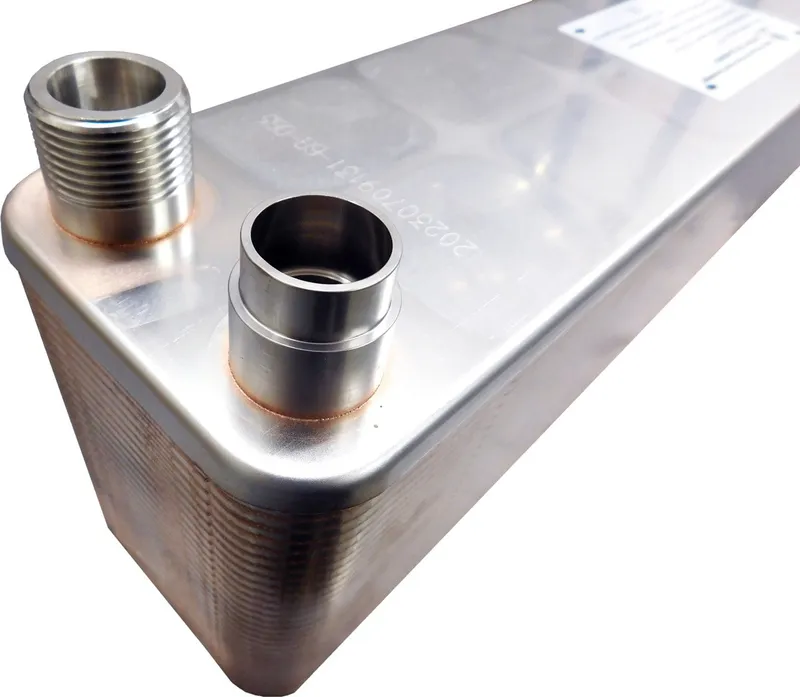

Korpus tworzą płyty ze stali nierdzewnej 316L, łączone metodą próżniową przy użyciu miedzi. Konstrukcja obejmuje także króćce przyłączeniowe: po stronie czynnika gazowego rurki do lutu ϕ 22 - 7/8", a po stronie cieczy przyłącza 1" - DN 25.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-50-F

Wytyczne montażowe

• podłącz obiegi w układzie przeciwprądowym,
• stosuj filtrację po stronie wodnej,
• uwzględnij odpowietrzenie i zawory odcinające,
• dobierz pompę obiegową do wymaganego przepływu instalacji.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ instalacja CO,
• pompa ciepła ↔ zasobnik CWU,
• rozdzielenie obiegu roboczego od wtórnego w układzie grzewczym lub chłodniczym.

Po stronie wodnej należy stosować wodę wstępnie uzdatnioną.

Jak dobrać wymiennik Ba-68-50-F do instalacji?

Kluczowe parametry doboru

• moc źródła: do 35 kW,
• zakres pracy: 22–35 kW,
• przepływ: do 22 m3/h,
• średnice przyłączy: 1" - DN 25 oraz ϕ 22 - 7/8" do lutu,
• rodzaj medium i wymagana separacja obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje blisko górnego zakresu mocy, wymaga niższych oporów przepływu albo większej powierzchni wymiany. W układach granicznych doboru znaczenie ma też rodzaj czynnika oraz rzeczywiste parametry temperaturowe.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu w instalacjach z pompą ciepła, CO, CWU oraz ogrzewaniem podłogowym.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować stronę czynnika chłodniczego od obiegu wodnego. To typowe rozwiązanie dla pomp ciepła, CO, CWU i układów chłodniczych.

Jak działa płytowy wymiennik ciepła?

Działa na zasadzie przepływu dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stal nierdzewną, a same media nie mieszają się ze sobą. Układ przeciwprądowy zwiększa skuteczność wymiany.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić dwa obiegi robocze. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, podłogówką, CWU lub układami o różnych parametrach pracy. To także dobre rozwiązanie dla systemów grzewczych i chłodniczych.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i parametrach medium. W tym modelu punkt odniesienia stanowi zakres 22–35 kW, przepływ do 22 m3/h oraz przyłącza 1" - DN 25 po stronie cieczy. Trzeba też uwzględnić wymaganą separację układów i warunki pracy czynnika.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z pompą ciepła i ogrzewaniem podłogowym. Kluczowe są zgodność mocy, przepływu, przyłączy oraz parametrów pracy całej instalacji. Po stronie wodnej należy stosować wodę wstępnie uzdatnioną.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
