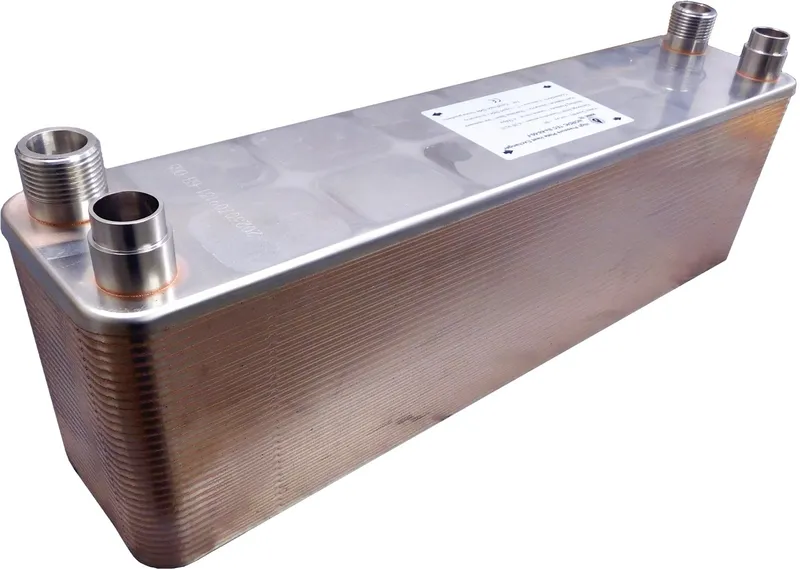

Wymiennik ciepła gaz freon Ba-68-60-F 4,1m² - 44 kW

Ba-68-60-F — najważniejsze informacje

Ba-68-60-F to płytowy wymiennik ciepła do przekazywania energii między obiegiem freonu i wody bez mieszania mediów, przeznaczony do układów o mocy do 44 kW. Model z 60 płytami, powierzchnią wymiany 4,1 m² i przepływem do 22 m3/h sprawdza się w pompach ciepła oraz instalacjach chłodniczych wymagających skutecznej separacji obiegów.

• Moc: do 44 kW
• Liczba płyt: 60
• Przyłącza: freon ϕ 22 - 7/8", ciecz 1" / DN 25
• Zastosowanie: pompy ciepła, klimatyzatory i agregaty chłodnicze freon-woda

To wymiennik freon-woda do instalacji, w których trzeba efektywnie przekazać ciepło między dwoma obiegami i jednocześnie zachować ich pełną separację. Model został przewidziany do pracy w zakresie 30 - 44 kW i do wody wstępnie uzdatnionej.

Specyfikacja techniczna wymiennika Ba-68-60-F

Model	Ba-68-60-F
Moc grzewcza	44 kW
Zakres mocy pracy	30 - 44 kW
Liczba płyt	60
Przyłącza freonu	ϕ 22 - 7/8"
Przyłącza cieczy	1" - DN 25
Powierzchnia wymiany ciepła	4,1 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	45 bar
Ciśnienie testowe	> 60 bar
Wymiary	526 × 119 × 150 mm
Rozstaw przyłączy C	470 mm
Rozstaw przyłączy D	63 mm
Materiał	Stal nierdzewna 316L
Lut	miedź
Czynnik	R410a

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-60-F?

Korzyści w praktyce

Urządzenie przekazuje ciepło między obiegiem czynnika chłodniczego i obiegiem cieczy bez mieszania mediów. Dzięki temu ułatwia bezpieczne rozdzielenie części chłodniczej od wodnej i stabilizuje pracę całego układu przy odpowiednim przepływie oraz właściwie dobranych temperaturach pracy.

Typowe zastosowania

Ten płytowy wymiennik ciepła sprawdzi się w pompach ciepła, klimatyzatorach i agregatach chłodniczych. Może być stosowany w układach grzewczych i chłodniczych, także tam, gdzie potrzebne jest rozdzielenie układu otwartego od zamkniętego, zasilanie CO, CWU lub współpraca z ogrzewaniem podłogowym po stronie wodnej.

Model Ba-68-60-F został zaprojektowany do układów freon-woda o większej wydajności. Najważniejsze parametry użytkowe to 60 płyt, powierzchnia wymiany 4,1 m², przepływ 22 m3/h, ciśnienie pracy do 45 bar oraz przyłącza 1" / DN 25 po stronie cieczy i ϕ 22 - 7/8" po stronie freonu.

Zasada działania i budowa wymiennika Ba-68-60-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach pakietu płyt w układzie przeciwprądowym. Energia cieplna przechodzi przez cienkie ścianki płyt, ale same media pozostają od siebie oddzielone, co pozwala skutecznie wymieniać ciepło bez ryzyka mieszania obiegów.

Z czego składa się urządzenie?

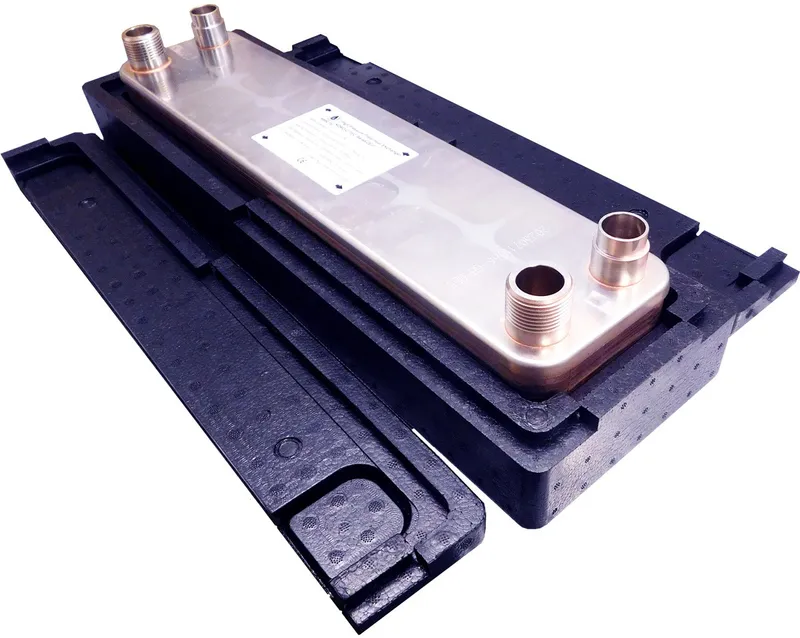

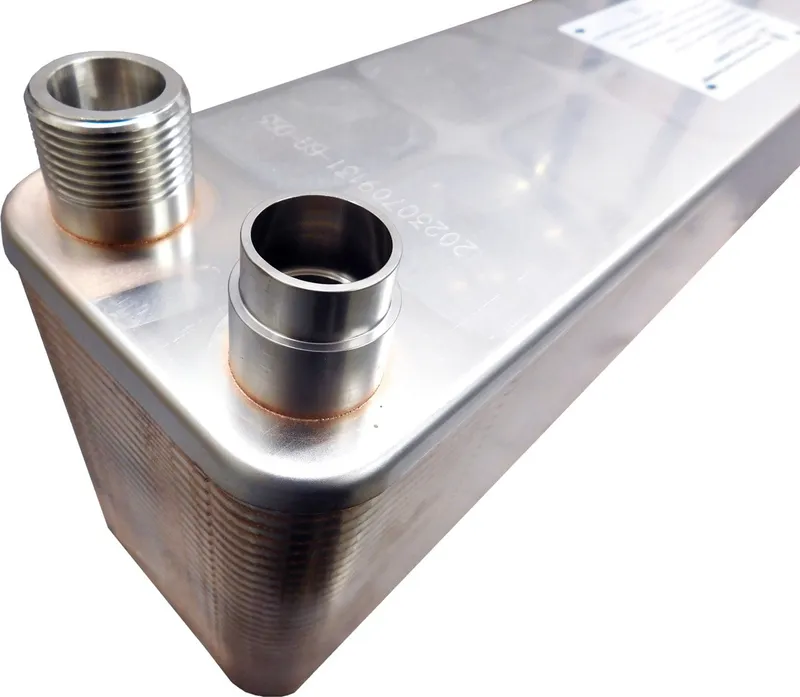

Konstrukcja wykorzystuje płyty ze stali nierdzewnej 316L, łączone próżniowo przy użyciu miedzi. Uzupełnieniem są króćce przyłączeniowe: lutowane po stronie freonu oraz gwintowane 1" / DN 25 po stronie cieczy. Taka budowa wspiera wysoką wytrzymałość ciśnieniową i efektywną powierzchnię wymiany.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-60-F

Wytyczne montażowe

• Podłącz obiegi zgodnie z zasadą przeciwprądu, aby wykorzystać pełną powierzchnię wymiany.
• Po stronie wodnej stosuj filtrację i wodę wstępnie uzdatnioną.
• W instalacji warto przewidzieć zawory odcinające oraz odpowietrzenie dla wygodniejszego uruchomienia.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Model można wykorzystać w konfiguracji pompa ciepła ↔ instalacja CO, źródło chłodnicze ↔ obieg wodny lub do separacji części roboczej od wtórnego obiegu zasilającego ogrzewanie podłogowe czy zasobnik CWU.

Jak dobrać wymiennik Ba-68-60-F do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: w tym przypadku zakres pracy wynosi 30 - 44 kW.
• Uwzględnij wymagany przepływ do 22 m3/h oraz rodzaj medium: freon i woda.
• Sprawdź średnice przyłączy: ϕ 22 - 7/8" po stronie czynnika oraz 1" / DN 25 po stronie cieczy.
• Znaczenie ma też wymagana separacja obiegów i parametry temperaturowe instalacji.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy rośnie moc układu, wymagany przepływ lub potrzebny jest większy zapas powierzchni wymiany. Jeśli projekt pracuje blisko górnej granicy 44 kW, dobór warto potwierdzić z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najczęstsze kwestie dotyczą zastosowania, zasady pracy, doboru i współpracy z pompą ciepła. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce stosuje się go tam, gdzie trzeba oddzielić obieg czynnika od obiegu wodnego. To typowe rozwiązanie dla CO, CWU, pomp ciepła i układów chłodniczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, a media pozostają odseparowane. Układ przeciwprądowy poprawia skuteczność wymiany energii.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów i sprawna wymiana ciepła. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, ogrzewaniem podłogowym lub układami chłodniczymi. Ważne jest też dopasowanie medium i parametrów pracy.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do mocy źródła i warunków przepływu. Trzeba uwzględnić zakres 30 - 44 kW, przepływ 22 m3/h, rodzaj medium oraz średnice przyłączy. Istotne są również różnice temperatur i wymagany zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, pod warunkiem zgodności parametrów instalacji z danymi modelu. Wymiennik jest przeznaczony do układów freon-woda w pompach ciepła, a po stronie wodnej może zasilać obieg grzewczy, także z podłogówką. Należy jednak potwierdzić przepływ, przyłącza i warunki pracy konkretnego systemu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
