Sprzęgło hydrauliczne 3 obiegi

Sprzęgło hydrauliczne 3 obiegi – zestawy NORDIC TEC w AquaVentis

Sprzęgło hydrauliczne 3 obiegi to element kotłowni, który oddziela hydraulicznie źródło ciepła od trzech niezależnych sekcji odbiorczych – najczęściej ogrzewania podłogowego, grzejników i zasobnika CWU. W tej kategorii AquaVentis znajdziesz zarówno klasyczne sprzęgła NORDIC TEC w wersji 2+1 (model SNT25, przyłącza 6x 1"), jak i zestawy typu sprzęgło-rozdzielacz na 3 sekcje z belkami kolektorowymi, płytą montażową i przygotowanym miejscem pod pompy obiegowe. Dobór prowadzimy na podstawie mocy źródła i wymaganego przepływu, a nie „na oko”.

Sprzęgła hydrauliczne stalowe do równoważenia układów C.O.

Wszystkie sprzęgła w naszej ofercie mają korpus stalowy – w wersjach ze stali nierdzewnej (np. SP4x1 1/4", SP4x3/4") oraz w zestawach sprzęgło-rozdzielacz z korpusem ze stali S304 lakierowanej. Stal daje odporność na temperaturę pracy do 110°C i pozwala pracować z wodą oraz roztworami glikolu, co ma znaczenie w układach z pompą ciepła i w instalacjach częściowo prowadzonych w nieogrzewanych pomieszczeniach.

W wariancie na trzy obiegi kluczowa jest konstrukcja 2+1: sześć przyłączy 1" (GZ) pozwala doprowadzić zasilanie i powrót od źródła ciepła oraz wyprowadzić dwa lub trzy obiegi grzewcze. Model SNT25 jest dostarczany z ocieploną obudową, zaworem spustowym, odpowietrznikiem i elementami mocującymi do ściany – to komplet, który instalator montuje bez dokupowania osprzętu.

Parametry techniczne i rodzaje sprzęgieł do instalacji CO

Poniższa tabela zestawia najważniejsze parametry techniczne sprzęgieł dostępnych w tej kategorii. Dane pochodzą z kart produktów – dzięki nim porównasz przepływ maksymalny, przyłącza i deklarowaną moc bez przeglądania każdej oferty osobno.

Model / referencja	Przyłącza instalacji	Przepływ max	Moc / temperatura	Izolacja i osprzęt

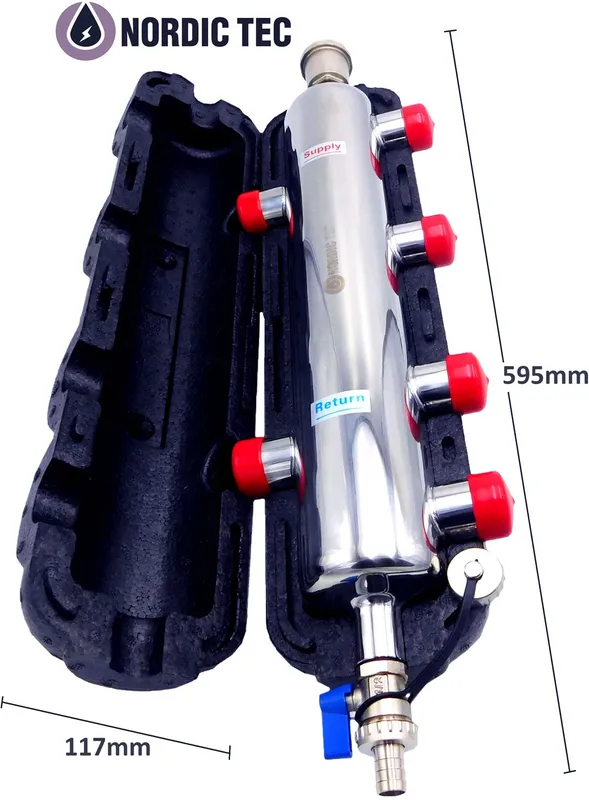

SNT25 – sprzęgło 2+1, 3 obwody	6x 1" GZ (osprzęt GW 1/2")	4,0 m³/h	do 70 kW przy ΔT = 15K, max 110°C	ocieplone, zawór spustowy, odpowietrznik, mocowania

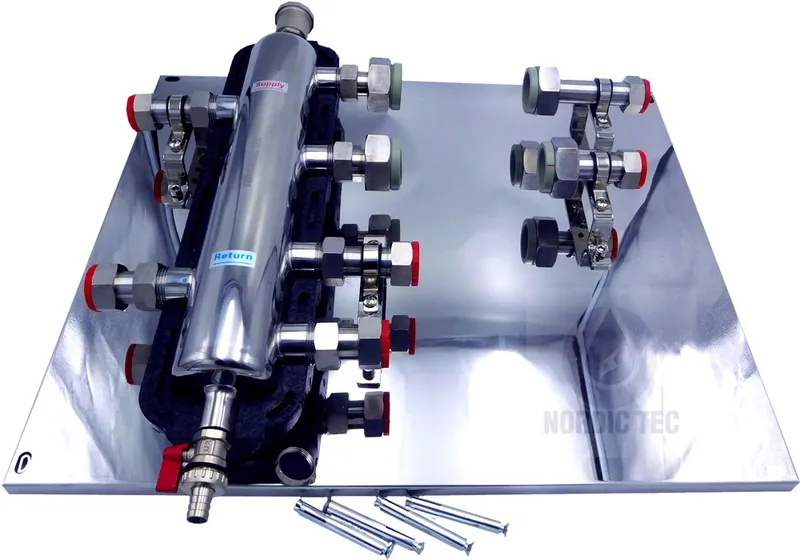

SNT25-b – sprzęgło 6x 1" na płycie	6x 1" z nakrętką i uszczelką	–	–	płyta stalowa szczotkowana 60x50 cm, przyłącza osprzętu GW 1/2"
SNT-BL-3 – sprzęgło z kolektorem, 3 sekcje	3 sekcje + zasilanie	–	zakres pracy jak dla korpusu stalowego	płyta montażowa, miejsce pod 3 pompy obiegowe, termometr i manometr w wersji z osprzętem
Sp50x1 – sprzęgło 2 obiegi	4x 1"	–	do 50 kW przy ΔT = 15K	izolacja termiczna, odpowietrznik, zawór spustowy
SP4x5/4 – sprzęgło ocieplone	4x 1 1/4"	7000 l/h	max 100°C	ocieplone, pojemność 1405 ml, średnica 76 mm
SPRZ-5/4-do-1" – sprzęgło 100 kW	5/4" (instalacja) / 1" (źródło)	–	do 100 kW	odpowietrznik automatyczny, zawór spustowy
Zwrotnica hydrauliczna „Wartownik” DN25	1", rozstaw 125 mm	–	do 60 kW	funkcja osadnika zanieczyszczeń, zawór spustowy

Jeżeli szukasz układu prostszego lub większego, mamy osobne listingi: sprzęgło hydrauliczne 2 obiegi oraz sprzęgło hydrauliczne 4 obiegi. Pełny przegląd belek i zwrotnic znajdziesz w kategorii rozdzielacze hydrauliczne CO i sprzęgła.

Czym jest i jak działa sprzęgło hydrauliczne CO? Zasada działania

Sprzęgło hydrauliczne to pionowa komora o przekroju znacznie większym niż rury instalacji. Woda z obiegu kotłowego wpada do niej z dużą prędkością, a w komorze prędkość gwałtownie spada – powstaje strefa neutralnego przepływu. To ona rozprzęga hydraulicznie pompę kotłową od pomp obiegowych: każda pracuje na własnej, krótkiej pętli i nie „przeszkadza” pozostałym. Efektem jest stabilny przepływ przez wymiennik źródła ciepła niezależnie od tego, ile obiegów jest w danym momencie otwartych.

Drugi mechanizm to separacja zanieczyszczeń i powietrza. W komorze o niskiej prędkości cząstki magnetytu i piasku instalacyjnego opadają na dno, a mikropęcherzyki powietrza wypływają do góry. Dlatego każde nasze sprzęgło ma u dołu zawór spustowy, a u góry odpowietrznik – w modelu Wartownik funkcja osadnika jest wprost częścią opisu konstrukcji.

Schemat podłączenia sprzęgła hydraulicznego na 3 obiegi

Układ na trzy obiegi z modelem SNT25 (2+1) porządkuje się w prostej kolejności:

• Górne przyłącze od strony źródła – zasilanie z kotła lub pompy ciepła, dolne – powrót do źródła.
• Strona instalacyjna – zasilanie do obiegów odbiorczych i wspólny powrót, każdy obieg z własną pompą i armaturą odcinającą.
• Obieg podłogówki – prowadzony przez grupę pompową z mieszaczem lub zaworem termostatycznym, aby zbić temperaturę zasilania.
• Obieg grzejnikowy – zwykle bezpośredni, z pompą obiegową i zaworem zwrotnym.
• Trzeci obieg – zasobnik CWU, nagrzewnica lub wymiennik basenowy.
• Góra i dół sprzęgła – odpowietrznik i zawór spustowy na przyłączach GW 1/2".

W praktyce wygodniej jest kupić zestaw sprzęgło-rozdzielacz 3-sekcyjny (SNT-BL-3) osadzony na płycie montażowej: belki kolektorowe powiększają strefę neutralnego przepływu i jednocześnie porządkują trasę do pomp o rozstawie 130 lub 180 mm. Do regulacji temperatury w poszczególnych sekcjach użyjesz grup pompowych z mieszaczem, grup pompowych do podłogówki lub zaworów trójdrożnych.

Gdzie stosuje się sprzęgło hydrauliczne w instalacji CO?

Sprzęgło ma sens tam, gdzie w układzie pracuje co najmniej jedna dodatkowa pompa obiegowa poza pompą źródła ciepła. Trzy obiegi to już klasyczny przypadek: kocioł lub pompa ciepła zasila podłogówkę, grzejniki oraz CWU, a każda z tych sekcji ma inne wymagania co do temperatury i przepływu. Rozdzielenie hydrauliczne eliminuje wtedy wzajemne dławienie obiegów i skoki temperatury po załączeniu priorytetu ciepłej wody.

Typowe zastosowania: kotły na paliwo stałe i z podajnikiem (ochrona przed zimnym powrotem we współpracy z zaworem mieszającym), kotły gazowe w domach wielostrefowych, pompy ciepła monoblok, układy hybrydowe z dwoma źródłami oraz kotłownie z zestawami rozdzielaczy do podłogówki pracującymi na kilku piętrach.

Zalety stosowania sprzęgła hydraulicznego w układzie CO

• Stały przepływ przez źródło ciepła – wymiennik kotła nie pracuje przy zaniżonym strumieniu, co ogranicza taktowanie.
• Niezależna praca pomp obiegowych – zmiana nastawy jednej sekcji nie rozregulowuje pozostałych.
• Ochrona przed korozją niskotemperaturową – domieszanie ciepłej wody podnosi temperaturę powrotu do kotła.
• Odmulanie i odpowietrzanie układu w jednym punkcie, dzięki zaworowi spustowemu i odpowietrznikowi.
• Mniejsze straty postojowe w modelach ocieplonych – izolacja jest fabrycznym elementem, nie dodatkiem.
• Kontrola parametrów – wersje z termometrem i manometrem (np. SNT-A-70) pozwalają odczytać stan układu bez montażu osobnych czujników.

Sprzęgło hydrauliczne czy bufor – co wybrać do instalacji?

To dwa różne urządzenia, choć oba stoją „pomiędzy” źródłem a instalacją. Sprzęgło hydrauliczne rozdziela przepływy i ma niewielką pojemność – np. SP4x5/4 to 1405 ml. Nie magazynuje energii, więc nie wydłuży cyklu pracy kotła na paliwo stałe ani nie przyjmie nadwyżki ciepła z kominka. Bufor to zbiornik o pojemności setek litrów: akumuluje ciepło, ale zajmuje miejsce i wymaga własnej armatury.

Praktyczna zasada: jeśli problemem jest równoważenie hydrauliczne wielu obiegów – wystarczy sprzęgło, najlepiej w wersji z kolektorem. Jeśli problemem jest nadprodukcja ciepła lub praca kotła w cyklach zbyt krótkich – potrzebny jest bufor, a sprzęgło i tak może być zamontowane po jego stronie odbiorczej. W układach z pompą ciepła i kilkoma strefami często stosuje się oba rozwiązania równolegle.

Wady i ograniczenia sprzęgła hydraulicznego

Sprzęgło nie jest urządzeniem uniwersalnym. Wprowadza mieszanie strumieni, co obniża temperaturę zasilania obiegów o kilka stopni względem temperatury na wyjściu ze źródła – w układach niskotemperaturowych trzeba to uwzględnić przy doborze krzywej grzewczej. W instalacji jednoobiegowej z pojedynczą pompą sprzęgło nie przyniesie korzyści, a doda opory i punkty potencjalnych przecieków.

Kolejne ograniczenia to konieczność zachowania ciśnienia roboczego w dopuszczalnym zakresie (w zestawach sprzęgło-rozdzielacz maksymalnie 6 bar, przy ciśnieniu testowym powyżej 10 bar) oraz pionowego montażu na ścianie, co wymaga miejsca w kotłowni. Wersje bez fabrycznej izolacji generują też straty postojowe – tu warto sięgnąć po modele ocieplone.

Jak dobrać sprzęgło hydrauliczne do mocy kotła i przepływu?

Dobór do mocy układu (kW)

Punktem wyjścia jest moc źródła ciepła i założona różnica temperatur. Producent podaje moc przy ΔT = 15K: Sp50x1 do 50 kW, SNT25 (3 obwody) do 70 kW, zwrotnica „Wartownik” do 60 kW, a model SPRZ-5/4-do-1" do 100 kW. Jeśli projekt przewiduje mniejszą różnicę temperatur, przez sprzęgło musi przepłynąć więcej wody – wtedy wybierz model o większych przyłączach lub wyższej deklarowanej mocy.

Dobór do przepływu i rozmiaru przyłączy

Drugie kryterium to przepływ maksymalny. W ofercie mamy 3600 l/h dla przyłączy 3/4", 4,0 m³/h dla wersji na 1" i 7000 l/h dla 1 1/4". Przyłącza powinny odpowiadać średnicy rur w kotłowni – zawężenie oznacza wzrost prędkości w komorze i utratę efektu strefy neutralnej. Sprawdź także rozstaw pod pompy obiegowe (125, 130 lub 180 mm) oraz wymiary płyty montażowej, np. 45x45, 60x50 lub 67x50 cm.

Osprzęt i wyposażenie

• Termometr i manometr – wersje SNT-A-70 oraz zestawy sprzęgło-rozdzielacz z osprzętem.
• Armatura odcinająca – przydają się zawory kulowe odcinające z termometrami.
• Izolacja – jeśli dobierasz też wymiennik, sprawdź izolacje wymienników ciepła.
• Ochrona układu – w instalacjach z twardą wodą warto rozważyć galwaniczne zmiękczacze wody.

Sprzęgło a wymiennik ciepła – kiedy rozdzielenie musi być pełne

Sprzęgło rozdziela hydraulicznie, ale medium pozostaje wspólne. Gdy obiegi muszą być całkowicie odseparowane – bo jeden pracuje na glikolu, drugi na wodzie basenowej, albo instalacja jest stara i zanieczyszczona – potrzebny jest płytowy wymiennik ciepła. Dla źródeł nieregulowanych sprawdzają się wymienniki do kominków, a w układach z pompą ciepła – wymienniki do pomp ciepła.

Kup sprzęgło hydrauliczne 3 obiegi w AquaVentis

W AquaVentis dostajesz produkty NORDIC TEC wysyłane z magazynu w Polsce oraz bezpłatną pomoc w doborze: podaj moc źródła ciepła, liczbę i rodzaj obiegów, średnicę rur i rozstaw pomp, a wskażemy odpowiedni model wraz z listą osprzętu. Wspieramy też instalatorów i hurtownie sanitarne przy większych zamówieniach.

FAQ – sprzęgło hydrauliczne 3 obiegi

Czy warto montować sprzęgło hydrauliczne?

Warto, gdy w instalacji poza pompą źródła ciepła pracuje co najmniej jedna dodatkowa pompa obiegowa. Przy trzech obiegach sprzęgło stabilizuje przepływ przez wymiennik kotła, ogranicza taktowanie i chroni źródło przed zbyt zimnym powrotem. W instalacji jednoobiegowej z jedną pompą korzyść jest znikoma i lepiej zainwestować w regulację.

Co jest lepsze – bufor czy sprzęgło hydrauliczne?

Zależy od problemu. Sprzęgło rozdziela hydraulicznie obiegi i ma pojemność rzędu litra, więc nie magazynuje energii. Bufor akumuluje ciepło i wydłuża cykle pracy kotła, ale wymaga miejsca i dodatkowej armatury. Przy wielu obiegach i sterowalnym źródle wystarczy sprzęgło; przy kotle na paliwo stałe zwykle potrzebny jest bufor.

Jakie sprzęgło do instalacji o mocy 60–70 kW?

Do takich mocy przewidziany jest model SNT25 w wersji 2+1 na trzy obwody – producent deklaruje do 70 kW przy ΔT = 15K, przepływ maksymalny 4,0 m³/h i przyłącza 1". Alternatywą jest zwrotnica hydrauliczna „Wartownik” DN25 do 60 kW. Powyżej tego zakresu wybierz sprzęgło 5/4" przewidziane do 100 kW.

Gdzie montuje się sprzęgło hydrauliczne?

Sprzęgło montuje się pionowo na ścianie kotłowni, pomiędzy źródłem ciepła a rozdziałem na obiegi grzewcze. Odpowietrznik trafia na górne przyłącze, zawór spustowy na dolne – dzięki temu urządzenie pełni też funkcję odmulnika. Modele NORDIC TEC 2+1 są dostarczane z elementami mocującymi, a zestawy z kolektorem na gotowej płycie montażowej.

Jakie są wady sprzęgła hydraulicznego?

Podstawowa wada to mieszanie strumieni, które obniża temperaturę zasilania obiegów względem temperatury na wyjściu ze źródła. Sprzęgło zajmuje też miejsce na ścianie, wymaga pracy w dopuszczalnym ciśnieniu (w zestawach z kolektorem do 6 bar) i – jeśli nie jest ocieplone – generuje straty postojowe. W układach jednoobiegowych po prostu się nie opłaca.

Czym różni się sprzęgło od sprzęgła-rozdzielacza?

Klasyczne sprzęgło ma jedną komorę i przyłącza w układzie 2+1 lub 4x. Sprzęgło-rozdzielacz łączy komorę z belkami kolektorowymi na 2, 3 lub 4 sekcje, osadzonymi na płycie montażowej z miejscem pod pompy obiegowe. Kolektory powiększają strefę neutralnego przepływu, co poprawia równoważenie i upraszcza montaż w rozbudowanych kotłowniach.
