Zestawy rozdzielaczy do podłogówki

Zestawy rozdzielaczy do podłogówki NORDIC TEC

W tej kategorii znajdziesz zestawy rozdzielaczy do podłogówki marki NORDIC TEC w wariantach od 2 do 12 sekcji, dostarczane jako skręcone i uzbrojone komplety: z przepływomierzami (rotametrami), kurkami regulacyjnymi na belce, zaworami odcinającymi z termometrami, odpowietrzeniem i stalowym stelażem. Taki zestaw zastępuje kilkanaście osobnych zakupów i skraca montaż do podłączenia pętli oraz zasilania. Poniżej wyjaśniamy, jak dobrać liczbę sekcji do metrażu, czym różnią się wersje z zaworami prostymi i kątowymi oraz jak rozbudować rozdzielacz o sterowanie.

Rozdzielacze NORDIC TEC: zastosowanie i materiały wykonania

Rozdzielacz jest węzłem, w którym woda grzewcza z jednego źródła ciepła rozdziela się na wiele niezależnych pętli grzewczych. W ofercie AquaVentis znajdziesz modele z serii RD-CO (rozdzielacz z zaworami odcinającymi prostymi), RD-CO-kat (z zaworami kątowymi) oraz RS-CO (rozdzielacz z przepływomierzami w wersji podstawowej). Wszystkie belki wykonane są z mosiądzu chromowanego — powłoka chromu ułatwia utrzymanie czystości i ogranicza osadzanie się zanieczyszczeń na gwintach oraz gniazdach wkładek.

Choć nazwa wskazuje na ogrzewanie płaszczyznowe, ten sam rozdzielacz obsłuży klasyczną instalację grzejnikową rozprowadzoną promieniście z jednego punktu. Sprawdza się przy każdym źródle ciepła: pompie ciepła, kotle gazowym, kominku z płaszczem wodnym czy kotle elektrycznym. Jeśli obieg pierwotny trzeba oddzielić od instalacji domowej, warto rozważyć płytowy wymiennik ciepła.

Wyposażenie i parametry, na które patrzeć przy zakupie

Kompletny zestaw NORDIC TEC to nie tylko dwie belki. Standardowe wyposażenie modeli RD-CO obejmuje:

• kurki regulacyjne na jednej belce — do wstępnego przydzielania przepływu i pod przyszłe siłowniki,
• przepływomierze (rotametry) na drugiej belce — do równoważenia hydraulicznego pętli,
• wyjścia 3/4" na pętle PEX, obsługiwane złączkami typu Eurokonus,

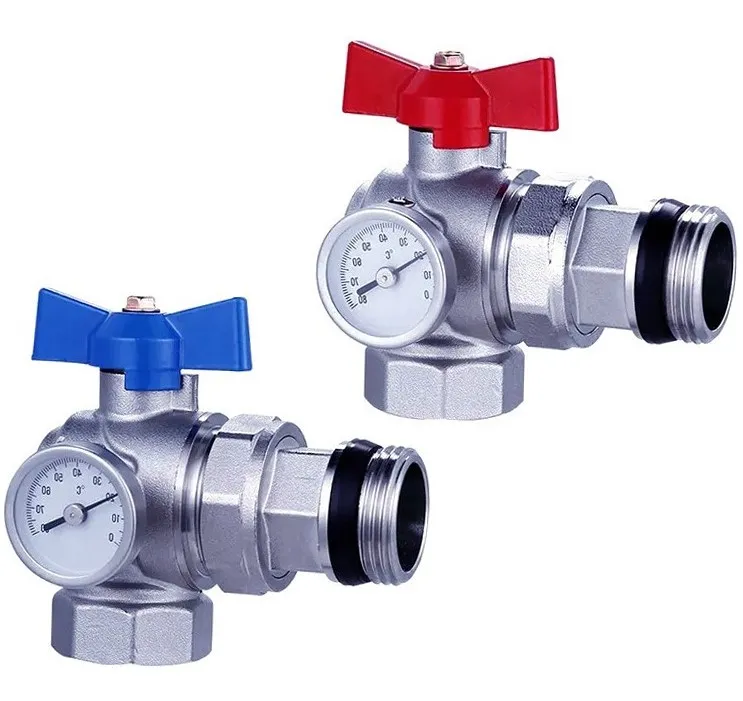

• zawory odcinające 1" (proste lub kątowe) ze slotami na termometry wtykowe,
• zawory odpowietrzająco-spustowe na końcach belek,
• stalowy stelaż (rama) do montażu w szafce lub na ścianie.

Przy doborze liczą się trzy wielkości: liczba sekcji, rozmiar przyłącza zasilania (belki 1" / DN25) i rozmiar wyjść na pętle (3/4"). Zakres pracy rotametru — do 5 l/min — pokrywa typowe przepływy pętli podłogówki w domu jednorodzinnym. Wersje RS-CO są prostsze: mają przepływomierze, ale bez pełnego kompletu zaworów odcinających, więc dokupuje się je osobno w kategorii zaworów i akcesoriów do rozdzielaczy.

Jak dobrać rozdzielacz do powierzchni — np. 100 m²?

Punktem wyjścia jest długość pojedynczej pętli. W ogrzewaniu podłogowym z rury 16 × 2 mm pętla nie powinna być nadmiernie długa, bo rośnie opór hydrauliczny i pompa nie utrzyma przepływu — w praktyce projektanci dzielą powierzchnię tak, aby jedna pętla obsługiwała pomieszczenie lub jego fragment. Przy typowym rozstawie rur 15–20 cm jedna sekcja przypada na kilkanaście metrów kwadratowych podłogi.

Stąd prosta reguła: dla 100 m² ogrzewania podłogowego zwykle potrzebujesz rozdzielacza na 7–9 sekcji, a nie na cztery. Dodaj po jednej sekcji na każde pomieszczenie mokre (łazienka, pralnia) oraz jedną rezerwową, jeśli planujesz drabinkę łazienkową albo późniejszą rozbudowę. Kluczowe zasady:

• liczba sekcji = liczba pętli, a nie liczba pomieszczeń,
• zawsze dokładaj minimum jedną sekcję zapasową — dołożenie belki później jest droższe niż kupienie większego zestawu,
• duże, otwarte przestrzenie dziel na 2–3 pętle o zbliżonej długości; łatwiej je wtedy zrównoważyć rotametrami,
• pętle o bardzo różnej długości na jednym rozdzielaczu zawsze wymagają dokładnej regulacji przepływomierzami.

Nie masz pewności? Nasz zespół pomaga w doborze liczby sekcji bezpłatnie — wystarczy rzut z zaznaczonymi pomieszczeniami.

Przegląd wariantów rozdzielaczy NORDIC TEC (2–12 sekcji)

Zestawy od 2 do 6 obwodów — małe instalacje

Modele RD-CO-2, RD-CO-3, PL-RD-CO-4, DE-RD-CO-5 i RD-CO-6 to typowy wybór do mieszkań, adaptacji poddaszy, domków letniskowych oraz do podłogówki na jednej kondygnacji. Występują też jako RS-CO-2 … RS-CO-6 (wersja z przepływomierzami, bez pełnego uzbrojenia) i w odmianach kątowych, np. RD-CO-4-kat. Wersje 2- i 3-sekcyjne chętnie stosuje się także jako rozdzielacz strefowy dla samej łazienki i kuchni.

Zestawy od 7 do 12 obwodów — duże systemy podłogowe

Do domów jednorodzinnych z podłogówką na całej powierzchni przewidziane są RD-CO-7, RD-CO-8, RD-CO-9, RD-CO-10, RD-CO-11 i RD-CO-12 oraz ich odpowiedniki z zaworami kątowymi (RD-CO-10-kat, RD-CO-12-kat) i wersje RS-CO. Przy takiej liczbie pętli mocniej niż zwykle liczy się jakość rotametrów i swobodny dostęp do wkładek — dlatego belki mosiężno-chromowane są w tym segmencie standardem, a szafka rozdzielaczowa powinna mieć zapas głębokości na zawory i ewentualne siłowniki.

Tabela: dobór wariantu do instalacji

Model NORDIC TEC	Liczba sekcji	Wyjścia na pętle	Typowe zastosowanie
RD-CO-2 / RS-CO-2	2	3/4"	łazienka + kuchnia, mała strefa
RD-CO-3 / RS-CO-3	3	3/4"	mieszkanie, domek letniskowy
PL-RD-CO-4 / RS-CO-4	4	3/4"	mieszkanie lub jedna kondygnacja
DE-RD-CO-5 / RS-CO-5	5	3/4"	poddasze, mniejszy parter
RD-CO-6 / RS-CO-6	6	3/4"	parter domu do ok. 70–80 m²
RD-CO-7 … RD-CO-9	7–9	3/4"	podłogówka ok. 100 m²
RD-CO-10 … RD-CO-12	10–12	3/4"	dom dwukondygnacyjny, duży metraż
Wersje …-kat	2–12	3/4"	gdy zasilanie wchodzi z boku szafki

Zawory odcinające w wersji prostej mają długość około 10 cm z gwintem, a kątowe około 12 cm — to istotne przy ciasnych szafkach podtynkowych. Kątowe pozwalają wyprowadzić zasilanie w dół lub w bok, proste — na wprost belki.

Rozdzielacze z zaworami termostatycznymi — dostępność i funkcje

Kurki na belce rozdzielaczy RD-CO są przygotowane pod wkładki i głowice termostatyczne oraz pod siłowniki. W praktyce oznacza to, że zestaw kupiony jako manualny możesz później przekształcić w sterowany strefowo bez wymiany belek. Regulację temperaturową pojedynczej pętli (np. podłogówki w łazience zasilanej z obiegu grzejnikowego) realizuje się zaworem RTL lub głowicą z czujnikiem przylgowym; regulację całego rozdzielacza — zaworem mieszającym.

Automatyczne sterowanie obiegami grzewczymi

Sterowanie strefowe buduje się w trzech warstwach: termostat pokojowy → listwa sterująca → siłowniki na kurkach rozdzielacza. Popularne siłowniki elektryczne mają przyłącze M30 × 1,5, czyli standard spotykany na belkach rozdzielaczy dostępnych w naszym sklepie. Dzięki temu każda pętla może być zamykana niezależnie, a pompa pracuje tylko wtedy, gdy istnieje odbiór ciepła. Do sterowania temperaturą zasilania stosuje się zawory trójdrożne, zawory termostatyczne trójdrożne lub zawory czterodrożne.

Grupa mieszająca, pompa i rozbudowa zestawu

Podłogówka pracuje w niskiej temperaturze, więc jeśli źródłem ciepła jest kocioł lub kominek pracujący wysokotemperaturowo, rozdzielacz musi być poprzedzony układem mieszającym. Gotowe rozwiązania znajdziesz w kategoriach grupy pompowe do podłogówki i grupy pompowe z mieszaczem. Gdy w domu pracuje więcej niż jeden obieg (podłogówka + grzejniki + CWU), sensowniejsze jest rozdzielenie hydrauliczne przez rozdzielacz hydrauliczny CO ze sprzęgłem — np. wariant na 2 obiegi lub na 3 obiegi.

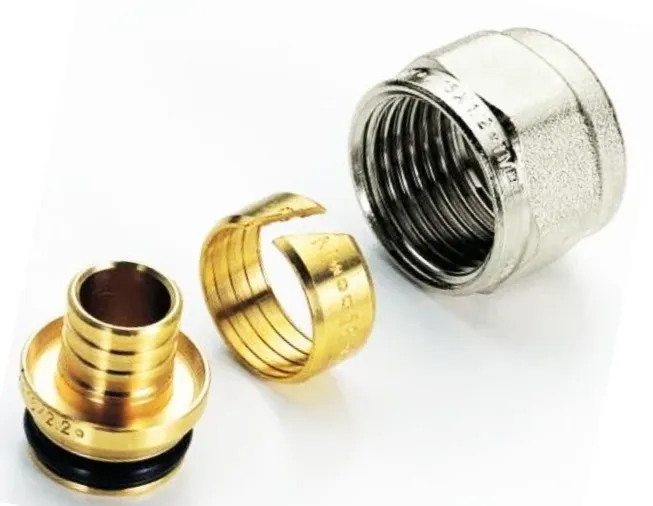

Elementy uzupełniające zestaw: złączki Eurokonus 3/4 × 16 i 3/4 × 17 pod rury PEX/AL-PEX, dodatkowe rotametry z nyplem redukcyjnym 3/4 × 1/2, komplety zaworów odcinających z termometrami DN25 oraz zawory kulowe odcinające z termometrami. Uwaga praktyczna: liczba złączek Eurokonus musi odpowiadać podwójnej liczbie pętli — po jednej na zasilanie i powrót każdego obwodu.

Jak porównywać rozdzielacze różnych marek

Zamiast opierać się na nazwie producenta, sprawdź pięć rzeczy: materiał belek (mosiądz chromowany vs. stal), kompletność wyposażenia w cenie zestawu (czy rotametry, termometry i stelaż są w komplecie), standard gwintu pod siłowniki, dostępność części serwisowych oraz rozmiar wyjść na pętle. Zestawy NORDIC TEC w AquaVentis dostarczamy skręcone i wyposażone, wysyłamy z magazynu w Polsce i zapewniamy wsparcie techniczne przy doborze — to skraca czas montażu i eliminuje ryzyko brakującego elementu w dniu instalacji.

Montaż i pierwsze uruchomienie rozdzielacza

Rozdzielacz montuje się na stelażu w szafce, możliwie centralnie względem obsługiwanych pomieszczeń i powyżej poziomu posadzki, tak aby pętle wchodziły łagodnym promieniem. Kolejność prac jest stała: przykręcenie stelaża, podłączenie zasilania i powrotu przez zawory odcinające, wkręcenie złączek Eurokonus w wyjścia 3/4", napełnienie instalacji i próba szczelności, a na końcu odpowietrzenie każdej pętli osobno przez zawór odpowietrzająco-spustowy.

Równoważenie wykonuje się rotametrami dopiero po odpowietrzeniu: pętle najkrótsze przymyka się mocniej, najdłuższe pozostawia otwarte, aż odczyty odpowiadają wyliczonym przepływom. Termometry wtykowe na zasilaniu i powrocie pozwalają szybko ocenić różnicę temperatur — zbyt duża oznacza za mały przepływ, zbyt mała nadmierny. Jeśli w wodzie instalacyjnej występuje kamień lub osad, warto zabezpieczyć układ, stosując galwaniczny zmiękczacz wody, który ogranicza narastanie kamienia na wkładkach i w rotametrach.

Jak działa rozdzielacz do podłogówki?

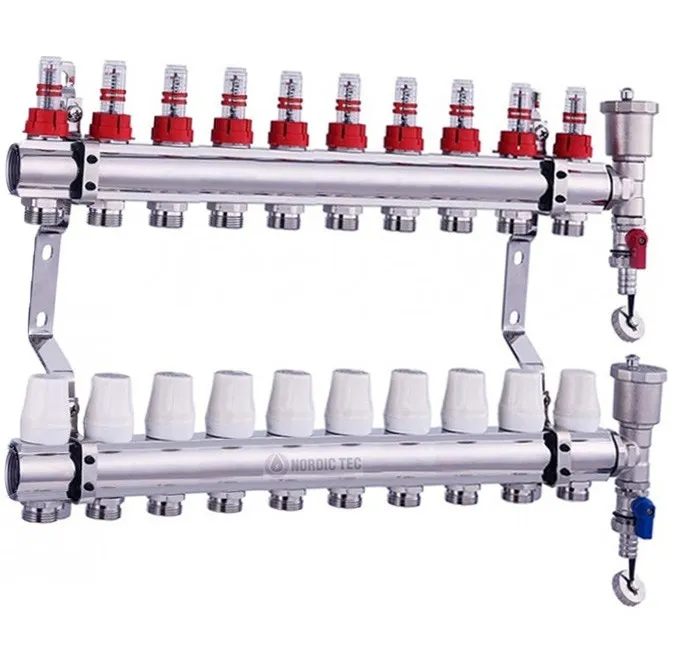

Zestaw rozdzielacza tworzą dwie belki: zasilająca i powrotna. Woda podgrzana w źródle ciepła wpływa do belki zasilającej i rozdziela się na wszystkie obwody grzewcze ułożone w wylewce, a po oddaniu ciepła wraca belką powrotną. Na wyjściach jednej belki pracują rotametry (przepływomierze), które pokazują strumień w l/min i pozwalają go nastawić; na drugiej — kurki regulacyjne zamykane ręcznie lub siłownikiem.

Taki układ zamienia jedną rurę od źródła w kilka równoległych gałęzi o różnej długości. Bez niezależnej regulacji woda płynęłaby najkrótszą, najmniej oporową pętlą, a odległe pomieszczenia grzałyby się wyraźnie słabiej. Regulacja rotametrami to właśnie równoważenie hydrauliczne — podstawa równej temperatury podłogi w całym domu.

Rodzaje rozdzielaczy do podłogówki — czym się różnią

Oferta dzieli się według stopnia uzbrojenia, geometrii przyłączy i materiału belek. Warto znać te podziały, bo decydują o tym, ile elementów musisz dokupić osobno.

• Rozdzielacz z przepływomierzami (RS-CO) — belki z rotametrami i zaworami odpowietrzająco-spustowymi, bez pełnego kompletu armatury odcinającej.
• Kompletny zestaw z zaworami odcinającymi (RD-CO) — rotametry, kurki, zawory odcinające 1" ze slotami na termometry, termometry wtykowe, odpowietrzenie i stelaż w jednym opakowaniu.
• Wersje z zaworami kątowymi (RD-CO-…-kat) — do ciasnych szafek podtynkowych i podejść rur z boku.
• Rozdzielacze mosiężne chromowane — standard w instalacjach domowych; alternatywy rynkowe to stal nierdzewna (INOX) i tworzywa sztuczne, które jednak gorzej znoszą wielokrotny montaż osprzętu na gwintach.
• Kolektory hydrauliczne ze sprzęgłem — nie zasilają pętli podłogowych, lecz całe obiegi (podłogówka, grzejniki, CWU) i rozdzielają je hydraulicznie od źródła.

Dla instalacji mieszanej, gdzie podłogówka współpracuje z grzejnikami, wybiera się zestaw kompletny z pełną armaturą odcinającą — łatwiej wtedy odciąć jedną strefę bez wyłączania całego ogrzewania.

Czy rozdzielacz do podłogówki jest obowiązkowy?

Formalnie żaden przepis nie nakazuje konkretnego typu rozdzielacza, ale w praktyce ogrzewania podłogowego nie buduje się bez niego. Pętle mają różną długość i różne opory hydrauliczne, więc bez punktu rozdziału z możliwością nastawy przepływu instalacja nie da się zrównoważyć, a projekt hydrauliczny pozostanie tylko na papierze.

Rozdzielacz jest też jedynym miejscem, w którym można odciąć i odpowietrzyć pojedynczy obwód zatopiony w wylewce — bez tego każda awaria oznacza opróżnianie całej instalacji. Dlatego nawet w małych układach, na przykład samej łazience zasilanej z obiegu grzejnikowego, stosuje się minimum 2-sekcyjny zestaw z rotametrami.

Co wpływa na koszt założenia rozdzielacza podłogówki

Budżet takiego węzła składa się z kilku pozycji i to od nich, nie od samej belki, zależy końcowa suma. Poniższe czynniki decydują najbardziej:

• Liczba sekcji — im więcej obwodów, tym więcej rotametrów, kurków i złączek Eurokonus (dwie na każdą pętlę).
• Stopień uzbrojenia — zestaw RD-CO zawiera armaturę odcinającą i termometry, przy RS-CO trzeba je dobrać osobno.
• Szafka rozdzielaczowa — podtynkowa wymaga wnęki w murze, natynkowa jest prostsza montażowo.
• Układ mieszający — grupa pompowa z mieszaczem lub zawór termostatyczny, jeśli źródło pracuje wysokotemperaturowo.
• Sterowanie strefowe — termostaty, listwa i siłowniki M30 × 1,5 na kurkach to opcja dokładana zwykle później.
• Robocizna — zależna od liczby pętli, dostępności miejsca i tego, czy instalacja jest nowa, czy modernizowana.

Najtańszym sposobem ograniczenia kosztów jest kupno kompletnego zestawu zamiast składania go z pojedynczych elementów — mniej ryzyka brakującej części w dniu montażu i mniej przesyłek. Pomożemy bezpłatnie skompletować listę pod Twój rzut instalacji.

Kiedy zastosować dwa rozdzielacze zamiast jednego

Gdy pętli jest więcej niż 12 albo strefy leżą daleko od siebie (np. parter i piętro), lepiej rozłożyć instalację na dwa mniejsze zestawy niż ciągnąć długie rury do jednego punktu. Zaletą jest krótsze prowadzenie pętli, mniejsze opory i wygodniejsze równoważenie każdej kondygnacji osobno.

Oba rozdzielacze zasila się wtedy najlepiej równolegle — z osobnych par rur wyprowadzonych ze wspólnego kolektora lub sprzęgła. Wariant szeregowy (drugi zestaw wpięty w zasilanie i powrót pierwszego) jest dopuszczalny, ale obniża ciśnienie dyspozycyjne dla dalszej belki, więc rurę łączącą prowadzi się krótko i o większej średnicy. Każdy rozdzielacz powinien mieć własne zawory odcinające i własne odpowietrzenie.

Najczęstsze pytania (FAQ)

Jaki rozdzielacz do podłogówki na 100 m²?

Najczęściej 7–9 sekcji. Liczbę wyznacza liczba pętli, a nie liczba pomieszczeń: przy rozstawie rur 15–20 cm jedna pętla obsługuje kilkanaście metrów kwadratowych podłogi. Do tego dolicz osobną sekcję na łazienkę i jedną rezerwową. Modele RD-CO-7, RD-CO-8 i RD-CO-9 są w tym metrażu najczęściej wybierane przez naszych klientów.

Czy rozdzielacze NORDIC TEC obsługują zawory termostatyczne?

Tak. Kurki na belce regulacyjnej są przygotowane pod wkładki termostatyczne i siłowniki elektryczne o standardzie M30 × 1,5. Zestaw można kupić jako manualny, a sterowanie strefowe dodać później, bez wymiany rozdzielacza. Do regulacji temperatury zasilania stosuje się dodatkowo zawór mieszający lub grupę pompową z mieszaczem.

Czym różni się wersja z zaworami prostymi od kątowej?

Funkcjonalnie niczym — różnica dotyczy geometrii przyłączenia. Zawory proste (długość ok. 10 cm z gwintem) wyprowadzają zasilanie na wprost belki, kątowe (ok. 12 cm) pod kątem, w dół lub w bok. Wersje kątowe wybiera się do ciasnych szafek podtynkowych i wtedy, gdy rury zasilające wchodzą z boku lub od posadzki.

Czy rozdzielacz do podłogówki nadaje się do grzejników?

Tak, ta sama konstrukcja obsłuży instalację grzejnikową rozprowadzoną promieniście z jednego punktu — każdy grzejnik dostaje własny obwód z odcięciem i pomiarem przepływu. Różnica dotyczy temperatury zasilania: grzejniki pracują wyżej, więc nie potrzebują układu mieszającego, który jest niezbędny przy ogrzewaniu podłogowym.

Ile złączek Eurokonus potrzebuję?

Dwie na każdą pętlę — jedną na zasilanie i jedną na powrót. Rozdzielacz 8-sekcyjny wymaga więc 16 złączek. Wybierz wariant zgodny ze średnicą rury: 3/4 × 16 mm do rur 16 × 2 mm i 3/4 × 17 mm do rur 17 × 2 mm. Złączki pasują do wyjść 3/4" typowych dla rozdzielaczy podłogówki.

Czy do rozdzielacza potrzebna jest pompa i mieszacz?

Sam rozdzielacz nie reguluje temperatury. Jeśli źródłem ciepła jest kocioł gazowy, kominek lub kocioł na paliwo stałe, przed rozdzielaczem musi znaleźć się grupa pompowa z mieszaczem albo zawór mieszający z siłownikiem. Przy pompie ciepła pracującej niskotemperaturowo mieszacz często nie jest potrzebny, ale konieczne bywa rozdzielenie hydrauliczne sprzęgłem.

Jaki rozdzielacz jest najlepszy do podłogówki?

Najlepszy to taki, który ma właściwą liczbę sekcji, rotametry do równoważenia, belki z mosiądzu chromowanego, kurki pod siłowniki i pełną armaturę odcinającą z termometrami. Taki komplet oferują zestawy RD-CO; wersje RS-CO wybiera się, gdy instalator ma własne zawory. Liczba sekcji jest ważniejsza od marki — musi odpowiadać liczbie pętli z projektu.

Ile obwodów może mieć rozdzielacz do podłogówki?

W naszej ofercie od 2 do 12 obwodów, zawsze z wyjściami 3/4" i przyłączem belek 1" (DN25). Przy większej liczbie pętli stosuje się dwa rozdzielacze zasilane równolegle ze wspólnego kolektora lub sprzęgła hydraulicznego. Taki podział skraca pętle, ułatwia równoważenie rotametrami i pozwala odciąć każdą strefę osobno.
