Sprzęgło hydrauliczne 2 obiegi

Sprzęgło hydrauliczne 2 obiegi

Sprzęgło hydrauliczne 2 obiegi to najprostszy i najczęściej stosowany sposób rozdzielenia hydraulicznego kotłowni: oddziela obieg źródła ciepła od obiegu odbiorczego, tak aby pompa kotła i pompa instalacji nie „walczyły” ze sobą o przepływ. W AquaVentis znajdziesz sprzęgła NORDIC TEC ze stali nierdzewnej — od kompaktowych modeli 3/4" i 1", przez wersje 1 1/4" o przepływie do 7000 l/h, aż po zestawy sprzęgło-rozdzielacz na płycie montażowej z gotowym miejscem pod pompy obiegowe. Każde urządzenie z tej kategorii jest fabrycznie przygotowane pod odpowietrznik i zawór spustowy.

Katalog sprzęgieł hydraulicznych NORDIC TEC

Oferta obejmuje trzy rodziny konstrukcyjne, które odpowiadają na różne sytuacje w kotłowni.

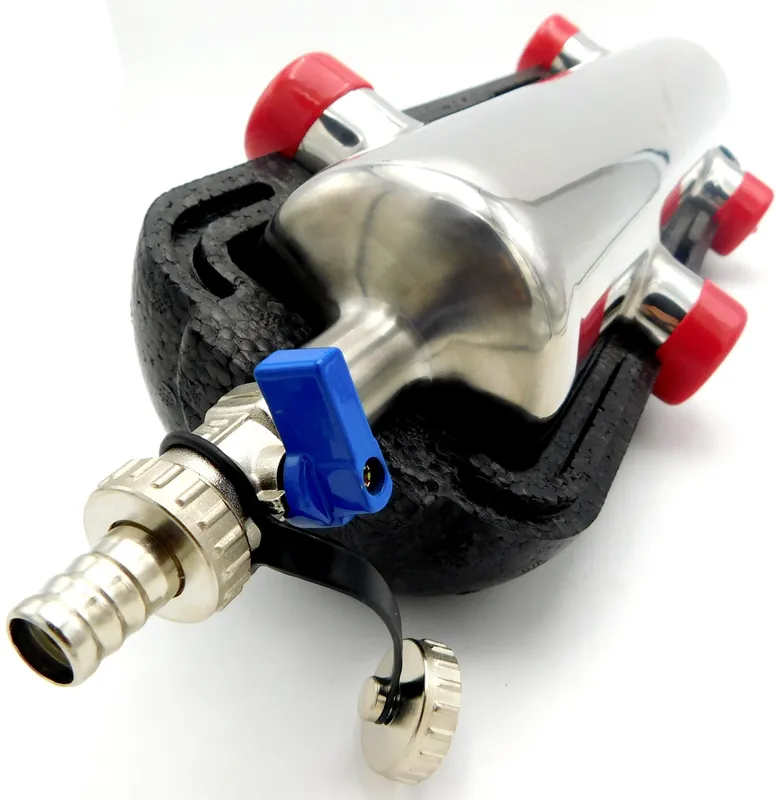

• Klasyczne sprzęgła z izolacją — Sp50x1 (4 × 1", moc do 50 kW przy ΔT = 15 K), SP4x3/4 (4 × 3/4", przepływ max 3600 l/h), SP4x5/4 (4 × 1 1/4", średnica 76 mm, przepływ max 7000 l/h, pojemność 1405 ml). Wszystkie ocieplone, z zaworem spustowym i odpowietrznikiem w zestawie.

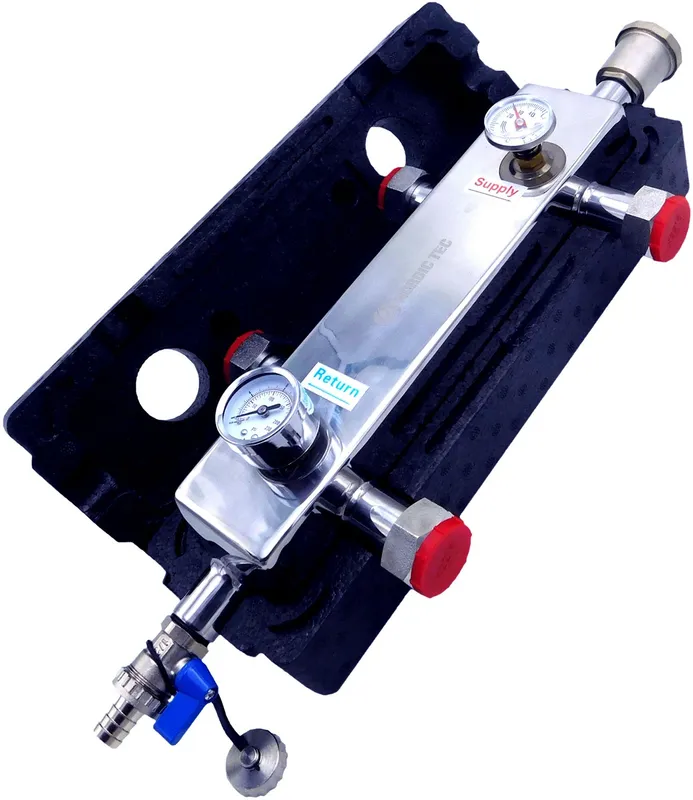

• Sprzęgła z osprzętem pomiarowym — SNT-A-70 w izolacji termicznej, z termometrem i manometrem, do łączenia 2 obiegów na 1" (DN25), z zaworem spustowym i odpowietrzającym w komplecie.
• Sprzęgła-rozdzielacze na płycie — SCZ-2ob (2 sekcje grzewcze, płyta montażowa, miejsce pod pompy obiegowe, wersje z termometrem i manometrem oraz pod pompy 130 mm i 180 mm), SP2+2 (sprzęgło-rozdzielacz 4-sekcyjny 2+2, 125 mm) i SNT25-b (6 × 1" na płycie stalowej szczotkowanej 60 × 50 cm).

W ofercie są też rozwiązania pośrednie i większe: zwrotnica hydrauliczna „Wartownik” 1" DN25 (125 mm) z izolacją i manometrem, o mocy do 60 kW, pełniąca również funkcję osadnika zanieczyszczeń usuwanych zaworem spustowym; SNT25 — sprzęgło 2+1 (6 × 1", moc max 70 kW przy ΔT = 15 K, przepływ max 4,0 m³/h, przyłącza instalacji GZ 1", osprzętu GW 1/2", temperatura pracy do 110 °C bez osprzętu, stężenie glikolu wg specyfikacji) oraz SPRZ-5/4-do-1" — sprzęgło o mocy do 100 kW z przyłączem 5/4" po stronie instalacji i 1" po stronie źródła ciepła, z automatycznym odpowietrznikiem i zaworem spustowym.

Jeśli potrzebujesz większej liczby obwodów, zobacz kategorie sprzęgło hydrauliczne 3 obiegi i sprzęgło hydrauliczne 4 obiegi, a pełne zestawienie asortymentu znajdziesz w rozdzielaczach hydraulicznych CO i sprzęgłach.

Dane techniczne: moc, przepływ i parametry pracy

Model	Przyłącza	Moc max	Przepływ max	Wyposażenie / uwagi
SP4x3/4	4 × 3/4"	—	3600 l/h	stal nierdzewna, izolacja, temperatura pracy do 100 °C

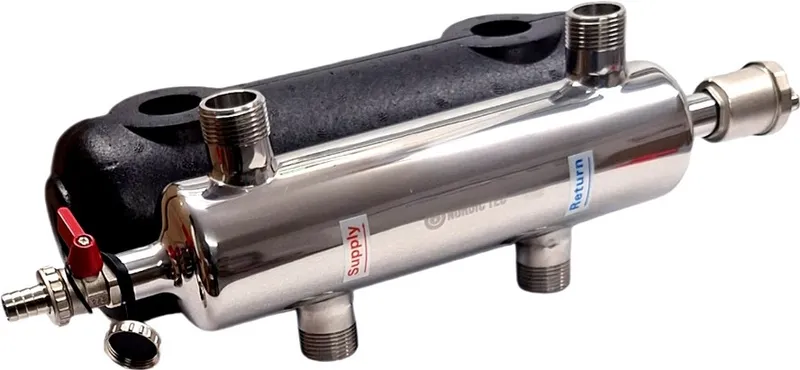

Sp50x1	4 × 1"	50 kW przy ΔT = 15 K	—	izolacja termiczna, odpowietrznik i zawór spustowy
SP4x5/4	4 × 1 1/4"	—	7000 l/h	średnica 76 mm, pojemność 1405 ml, do 100 °C, ocieplone
SNT-A-70	2 obiegi 1" (DN25)	—	—	termometr + manometr, zawór spustowy i odpowietrzający, izolacja
PL-zwrotnica „Wartownik”	1" DN25, 125 mm	60 kW	—	izolacja, manometr, funkcja osadnika zanieczyszczeń
SNT25 (2+1)	6 × 1" (GZ 1", osprzęt GW 1/2")	70 kW przy ΔT = 15 K	4,0 m³/h	do 110 °C bez osprzętu, mocowania ścienne, odpowietrznik i spust

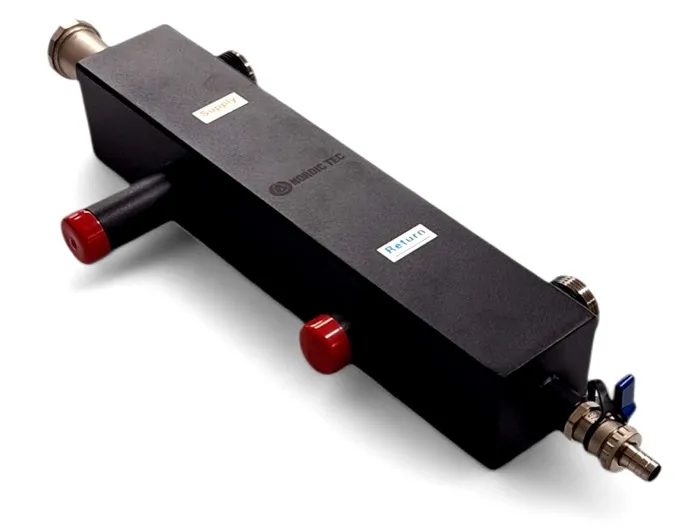

SPRZ-5/4-do-1"	5/4" instalacja / 1" źródło	100 kW	—	automatyczny odpowietrznik, zawór spustowy
SP2+2	sprzęgło-rozdzielacz 2+2, 125 mm	—	—	korpus stal S304 lakierowana, ciśnienie robocze 6 bar (test >10 bar), 0–110 °C, woda i glikol

Trzy wartości warto zapamiętać jako granice bezpieczeństwa serii: ciśnienie robocze 6 bar (ciśnienie testowe powyżej 10 bar), temperatura do 110 °C dla korpusu bez osprzętu i izolacji (osprzęt dodatkowy obniża ten limit do ok. 100 °C) oraz dopuszczalne medium — woda i roztwory glikolu. Podane moce odnoszą się do ΔT = 15 K; przy mniejszej różnicy temperatur ta sama konstrukcja przenosi proporcjonalnie mniej ciepła, bo o wydajności decyduje realny przepływ.

Czym jest i jak działa sprzęgło hydrauliczne CO?

Sprzęgło to pionowa komora z czterema (lub więcej) przyłączami, w której powstaje strefa neutralnego przepływu. Woda z kotła wpływa do komory i wraca do niego niezależnie od tego, ile jej pobiera strona instalacji. Dzięki temu każda pompa pracuje na własnej, stabilnej charakterystyce, a układ zachowuje płynną pracę również wtedy, gdy zaworomieszacze przymykają obiegi grzewcze.

Przy okazji komora spełnia trzy dodatkowe funkcje: w górnej części zbierają się pęcherze powietrza usuwane odpowietrznikiem, w dolnej osiada zanieczyszczenie i szlam spuszczany zaworem spustowym (w modelu „Wartownik” wprost opisane jako funkcja osadnika), a niewielka pojemność wodna — jak 1405 ml w SP4x5/4 — działa jak mikrobufor ograniczający taktowanie źródła ciepła.

Gdzie stosuje się sprzęgło hydrauliczne w instalacji CO?

• Kotły na paliwo stałe i kominki z płaszczem wodnym — ochrona przed powrotem zbyt zimnej wody i stabilny przepływ przez wymiennik kotła.
• Kotły gazowe z pompą wewnętrzną — rozdzielenie od pompy instalacji, aby uniknąć przepływów zwrotnych; zobacz też wymienniki do kotłów gazowych.
• Pompy ciepła — utrzymanie minimalnego przepływu wymaganego przez jednostkę niezależnie od pracy podłogówki; pokrewne rozwiązania to wymienniki do pomp ciepła.
• Instalacje mieszane grzejniki + podłogówka — sprzęgło zasila jednocześnie zestawy rozdzielaczy do podłogówki i obieg wysokotemperaturowy.
• Układy z buforem i CWU — druga sekcja obsługuje przygotowanie ciepłej wody użytkowej lub obieg zasobnika.

W praktyce sprzęgło rzadko pracuje samotnie: obok montuje się grupy pompowe z mieszaczem albo zawory termostatyczne trójdrożne odpowiedzialne za temperaturę zasilania poszczególnych obiegów.

Zestawy montażowe: sprzęgła z pompami i izolacją

Osobną, najbardziej praktyczną grupą są sprzęgła-rozdzielacze na płycie montażowej. Konstrukcja łączy komorę sprzęgła z belkami kolektorowymi, na których montuje się pompy obiegowe. Producent uzasadnia to efektem synergii: belki rozdzielacza tworzą dodatkową strefę neutralnego przepływu, wzmacniając równoważenie ciśnień i temperatur w porównaniu z klasycznym sprzęgłem lub samym rozdzielaczem.

• SCZ-2ob — 2 sekcje grzewcze na płycie z przygotowanym miejscem pod pompy obiegowe; dostępne wersje z termometrem i manometrem, pod pompy 130 mm (płyta 45 × 45 cm) i 180 mm, a także w wariancie bez zaworów/złączek dla instalatorów używających własnego osprzętu.
• SNT-BL-3 — 3 sekcje ze złączkami lub bez, płyta ścienna 67 × 50 cm, miejsce pod trzy pompy 180 mm, wersje z manometrem i termometrem.
• SNT25-b — sprzęgło 6 × 1" na stalowej płycie szczotkowanej (lustro) 60 × 50 cm, przyłącza z nakrętką i uszczelką gumową w zestawie, wyjścia osprzętu GW 1/2", miejsce pod pompę 180 mm.
• SP2+2 — sprzęgło-rozdzielacz 4-sekcyjny w układzie 2+2, rozstaw 125 mm, korpus ze stali S304 lakierowanej.

Wersje „bez zaworów” bywają korzystnym wyborem podczas modernizacji, gdy w kotłowni pozostaje sprawny osprzęt. Do domknięcia węzła przydadzą się zawory kulowe odcinające z termometrami oraz zawory i akcesoria do rozdzielaczy.

Schematy podłączenia: sprzęgło hydrauliczne na 2 obiegi

Najprostszy układ dwuobiegowy wykorzystuje cztery przyłącza: zasilanie i powrót od strony źródła ciepła oraz zasilanie i powrót od strony instalacji. Zasada montażu jest zawsze taka sama — zasilania u góry, powroty u dołu, komora w pionie, odpowietrznik na najwyższym punkcie, zawór spustowy na najniższym.

• Kocioł + jeden obieg mieszany — po stronie instalacji grupa pompowa z mieszaczem zasilająca podłogówkę; sprzęgło utrzymuje przepływ przez kocioł nawet przy przymkniętym mieszaczu.
• Kocioł + grzejniki + CWU — układ 2+1, np. SNT25 (6 × 1"), gdzie trzecia para przyłączy obsługuje zasobnik ciepłej wody.
• Dwa źródła ciepła — sprzęgło jako punkt spotkania kotła i pompy ciepła; wtedy komorę dobiera się do większego z przepływów.
• Modernizacja z rozbudową — wersja sprzęgło-rozdzielacz (SCZ-2ob, SP2+2) daje gotowe miejsce na kolejną pompę bez przebudowy rurociągów.

Dobierając średnicę, patrz na przepływ, nie na średnicę rury pod ręką: 3/4" to max 3600 l/h, 1" typowo do 50 kW przy ΔT = 15 K, a 1 1/4" aż 7000 l/h. Dławienie sprzęgła zbyt małą średnicą niweczy sens rozdzielenia hydraulicznego.

Co daje podwójne sprzęgło hydrauliczne?

„Podwójne sprzęgło” to potoczna nazwa konstrukcji sprzęgło-rozdzielacz typu 2+2, czyli SP2+2 w naszej ofercie. Do klasycznej komory dołączone są belki kolektorowe, które same działają jak dodatkowa strefa wyrównania ciśnień. Zysk jest podwójny: układ lepiej znosi jednoczesne załączanie i wyłączanie kilku pomp, a instalacja staje się fizycznie prostsza — zamiast sprzęgła, dwóch rozdzielaczy i kilkunastu połączeń otrzymujesz jeden element na płycie, z rozstawem 125 mm i miejscem pod pompy.

Zalety i wady stosowania sprzęgła hydraulicznego

• Zaleta: stały przepływ przez źródło ciepła, mniejsze ryzyko przegrzewu kotła i taktowania.
• Zaleta: wzajemna niezależność pomp i obiegów o różnych temperaturach.
• Zaleta: odpowietrzanie i odszlamianie instalacji w jednym punkcie.
• Zaleta: izolacja termiczna w większości modeli ogranicza straty w kotłowni.
• Wada: mieszanie zasilania z powrotem obniża temperaturę zasilania instalacji o kilka kelwinów — w układach niskotemperaturowych trzeba to uwzględnić w doborze.
• Wada: konieczność drugiej pompy po stronie instalacji i dodatkowe miejsce w kotłowni.
• Wada: zbyt duża komora względem przepływu pogłębia rozwarstwienie temperatur i obniża sprawność.

Jak wybrać sprzęgło hydrauliczne CO?

Kolejność decyzji jest prosta: moc źródła ciepła i ΔT → przepływ max → średnica przyłączy → liczba obiegów → wyposażenie. Dla domu jednorodzinnego z kotłem do 50 kW najczęściej wystarcza Sp50x1 na 1"; przy mocy do 70 kW i trzech obwodach — SNT25; przy instalacjach do 100 kW — SPRZ-5/4-do-1". Jeśli w kotłowni jest miejsce, wybieraj wersje na płycie: montaż jest szybszy, a serwis czytelniejszy. Termometr i manometr (SNT-A-70) to niewielki dodatek, który realnie skraca diagnostykę układu.

Pamiętaj też o medium: seria dopuszcza wodę i roztwory glikolu, co jest istotne w układach z pompą ciepła i solarami — porównaj wtedy z ofertą grup pompowych solarnych. Bezpłatnie pomożemy dobrać model do schematu Twojej kotłowni; wysyłamy z magazynu w Polsce.

Najczęściej zadawane pytania (FAQ)

Kiedy stosuje się sprzęgło hydrauliczne?

Gdy w instalacji pracują co najmniej dwie pompy o różnych charakterystykach albo obiegi o różnych temperaturach — np. kocioł i podłogówka, kocioł i CWU, pompa ciepła i grzejniki. Sprzęgło zapewnia stały przepływ przez źródło ciepła, niezależnie od tego, ile wody pobiera strona instalacji, i chroni kocioł przed pracą przy zbyt małym przepływie.

Co daje podwójne sprzęgło hydrauliczne?

Podwójne sprzęgło, czyli sprzęgło-rozdzielacz w układzie 2+2 (model SP2+2, rozstaw 125 mm), łączy komorę sprzęgła z belkami kolektorowymi. Powstaje dodatkowa strefa neutralnego przepływu, która lepiej równoważy ciśnienia i temperatury przy kilku pracujących pompach. Praktyczna korzyść to również mniej połączeń w kotłowni i gotowe miejsce na pompy obiegowe.

Jakie są wady sprzęgła hydraulicznego?

Główna wada to mieszanie strumienia zasilającego z powrotnym, co obniża temperaturę zasilania instalacji — trzeba to uwzględnić przy układach niskotemperaturowych i przy CWU. Dochodzi konieczność drugiej pompy, dodatkowe miejsce w kotłowni oraz ryzyko przewymiarowania: zbyt duża komora względem przepływu pogarsza równoważenie i sprawność układu.

Jak dobrać moc sprzęgła na 2 obiegi?

Moc podawana jest przy ΔT = 15 K: Sp50x1 (4 × 1") do 50 kW, SNT25 do 70 kW przy przepływie 4,0 m³/h, SPRZ-5/4-do-1" do 100 kW. Jeśli znasz przepływ, wybieraj po nim: 3/4" to max 3600 l/h, a 1 1/4" nawet 7000 l/h. Przy mniejszej różnicy temperatur ta sama konstrukcja przeniesie mniej ciepła.

Czy sprzęgło można stosować z glikolem?

Tak. Korpusy ze stali nierdzewnej (w SP2+2 stal S304 lakierowana) są przeznaczone do wody oraz roztworów glikolu, przy ciśnieniu roboczym 6 bar i temperaturze do 110 °C dla samego korpusu. Osprzęt dodatkowy i izolacja obniżają dopuszczalną temperaturę do około 100 °C, a maksymalne stężenie glikolu określa specyfikacja konkretnego modelu.

Czy sprzęgło zastępuje odpowietrznik i odmulnik?

Częściowo. Komora sprzęgła wytraca prędkość wody, dzięki czemu powietrze zbiera się u góry i jest usuwane odpowietrznikiem, a szlam osiada na dnie i schodzi zaworem spustowym — model „Wartownik” jest wprost opisany jako osadnik zanieczyszczeń. Nie zwalnia to jednak z odpowietrzania obiegów grzewczych i okresowego przepłukiwania instalacji.
