Wymienniki do pomp ciepła – dobór, parametry i katalog AquaVentis

W tej kategorii AquaVentis zebrał płytowe wymienniki ciepła NORDIC TEC przeznaczone do współpracy z pompami ciepła w układach woda/woda i woda/glikol. Znajdziesz tu jednostki od 30 płyt na przyłączach 1" aż po duże konstrukcje serii Ba-60 i Ba-95 na przyłączach 6/4" i 2", obsługujące moce nominalne rzędu kilkuset kW. Jeśli szukasz separacji hydraulicznej między pompą ciepła monoblok a instalacją grzewczą, ochrony obiegu wtórnego albo bufora bezpieczeństwa dla układu z glikolem – to właściwe miejsce. Dobór wymiennika opieramy na mocy źródła ciepła, temperaturze pracy i wymaganej powierzchni wymiany, a nie na „przybliżonym rozmiarze”.

Jak dobrać wymiennik płytowy do pompy ciepła?

Dobór zaczyna się od trzech danych: moc pompy ciepła (kW), temperatura zasilania instalacji oraz przepływ i średnica przyłączy. Moc nominalna podawana w nazwach wymienników NORDIC TEC to zawsze zakres – na przykład Ba-32-40 1" 40–85 kW. Dolna wartość odpowiada pracy przy niskich parametrach (mała różnica temperatur między obiegami, typowa dla pomp ciepła), górna – tzw. parametrowi wysokiemu, przemysłowemu. W instalacjach z pompą ciepła zawsze projektuje się blisko dolnej granicy zakresu, bo im mniejsza różnica temperatur, tym większa powierzchnia wymiany potrzebna do przekazania tej samej mocy.

Zasada działania i rola wymiennika w układzie z pompą ciepła

Płytowy wymiennik lutowany to zestaw profilowanych płyt ze stali nierdzewnej, spiętych lutem, tworzących dwa niezależne kanały: pierwotny (strona źródła ciepła) i wtórny (strona instalacji). Media płyną przeciwprądowo, a wytłoczenia na płytach wywołują przepływ turbulentny, który wielokrotnie zwiększa współczynnik przejmowania ciepła w stosunku do gładkiej ścianki. Dzięki temu jednostka o łącznej powierzchni płyt 1,92 m² (Ba-32-60) przenosi moc rzędu 60–130 kW przy niewielkich gabarytach. W układzie z pompą ciepła wymiennik pełni funkcję separacji hydraulicznej: rozdziela obieg z glikolem od obiegu grzewczego budynku, ogranicza objętość drogiego czynnika i chroni parownik pompy przed zanieczyszczeniami ze starej instalacji.

Wymiennik płytowy do pompy ciepła – schemat podłączenia

• Zawsze przeciwprądowo – zasilanie ze źródła ciepła wchodzi górnym króćcem strony pierwotnej, woda instalacyjna wraca dolnym króćcem strony wtórnej. Podłączenie współprądowe obniża moc wymiennika nawet o kilkanaście procent.
• Montaż pionowy, króćce w osi wymiennika – ułatwia odpowietrzenie i równomierne zalanie kanałów.
• Filtr siatkowy na powrotach obu obiegów – to najczęstsze zabezpieczenie przed zamuleniem wąskich kanałów międzypłytowych.
• Armatura odcinająca z termometrami po obu stronach, aby móc odczytać rzeczywiste temperatury i policzyć realny transfer mocy.
• Pompa obiegowa na każdym obiegu – wymiennik nie wymusza przepływu, więc obieg wtórny potrzebuje własnego napędu, najczęściej w formie gotowej grupy pompowej.

Kompletny osprzęt do takiego układu znajdziesz w kategoriach zestawy montażowe do wymienników, zawory kulowe odcinające z termometrami oraz grupy pompowe z mieszaczem.

Dobór powierzchni wymiany ciepła (m²) względem temperatury pracy pompy

Najczęstszy błąd projektowy to dobranie wymiennika „na moc kotła”. Pompa ciepła pracuje przy znacznie niższych parametrach niż kocioł gazowy, dlatego kluczowym kryterium jest powierzchnia wymiany ciepła w m² odniesiona do mocy urządzenia. Im niższa temperatura zasilania, tym mniejsza różnica temperatur na wymienniku i tym więcej płyt potrzeba. Praktyka instalacyjna operuje dwoma przelicznikami, które warto potraktować jako punkt wyjścia, a nie dogmat – ostateczna weryfikacja należy do obliczeń hydraulicznych i naszego wsparcia technicznego.

Instalacja grzejnikowa (50°C): przelicznik ok. 1,5 m² na 10 kW

W układach grzejnikowych o temperaturze zasilania rzędu 50°C przyjmuje się około 1,5 m² powierzchni wymiany na każde 10 kW mocy pompy ciepła. Dla pompy 8 kW oznacza to ok. 1,2 m², co pokrywa Ba-32-40 1" (40 płyt, 1,28 m²). Dla 12 kW potrzeba ok. 1,8 m² – tu naturalnym wyborem jest Ba-32-60 1" (60 płyt, 1,92 m²). Dla 16 kW rachunek daje ok. 2,4 m², więc sięgamy po Ba-32-80 1" (80 płyt, 2,56 m²).

Ogrzewanie podłogowe (30–35°C): przelicznik ok. 3,0 m² na 10 kW

Instalacja w 100% podłogowa pracuje na parametrze 30–35°C, więc zapotrzebowanie na powierzchnię rośnie do około 3,0 m² na 10 kW. Pompa 8 kW wymaga wtedy ok. 2,4 m² (Ba-32-80), a pompa 12 kW nawet 3,6 m² – w tym przedziale przechodzimy na serie o większych króćcach, Ba-27 (5/4") lub Ba-60 (5/4" i 6/4"), które oprócz większej powierzchni oferują mniejsze opory przepływu. Jeżeli budujesz układ mieszany, licz osobno moc na podłogówkę i na grzejniki, a następnie dobierz jednostkę pod obieg o najniższym parametrze. Do rozprowadzenia obiegów przydadzą się rozdzielacze ogrzewania podłogowego i CO oraz grupy pompowe do podłogówki.

Dobór wymiennika do mocy pompy: 8 kW, 12 kW, 16 kW

Poniższa tabela zestawia najczęściej kupowane w AquaVentis modele do pomp ciepła. Wszystkie dane pochodzą z kart naszych produktów – liczba płyt, przyłącza i łączna powierzchnia wymiany są tu decydujące, a zakres kW należy czytać jako „niski parametr – wysoki parametr”.

Model NORDIC TEC	Liczba płyt	Przyłącza	Powierzchnia wymiany	Moc nominalna	Typowe zastosowanie
Ba-32-30 1"	30	1"	0,960 m²	30–65 kW	pompa ciepła do ok. 6 kW przy 50°C
Ba-32-40 1"	40	1"	1,28 m²	40–85 kW	pompa 8 kW, instalacja grzejnikowa
Ba-32-50 1"	50	1" (DN25)	1,60 m²	50–110 kW	pompa 10 kW, układ mieszany
Ba-32-60 1"	60	1"	1,92 m²	60–130 kW	pompa 12 kW monoblok/split

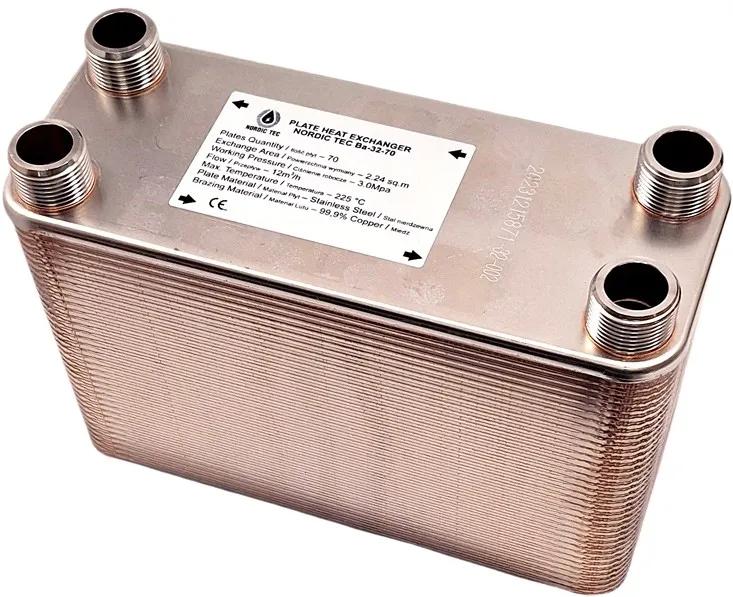

Ba-32-70 1"	70	1"	2,24 m²	70–150 kW	pompa 14 kW, woda/glikol
Ba-32-80 1"	80	1"	2,56 m²	80–170 kW	pompa 16 kW lub 8 kW na podłogówce

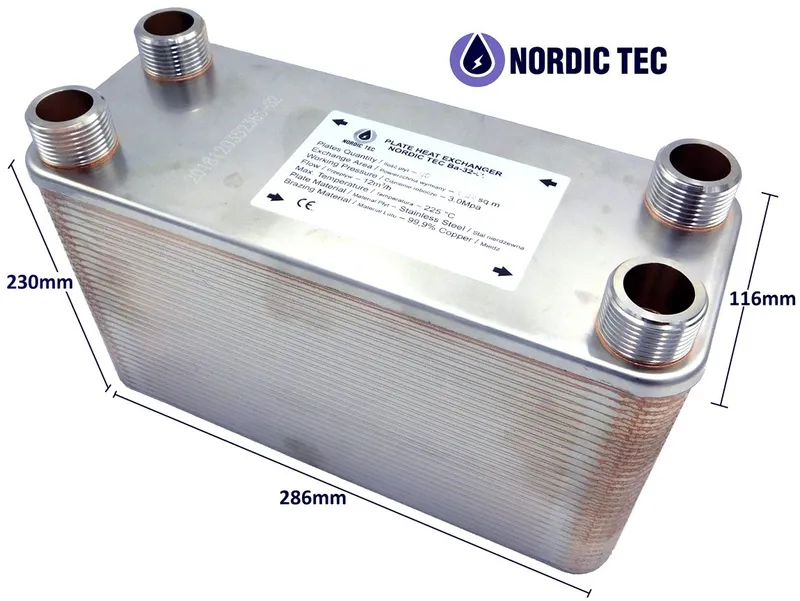

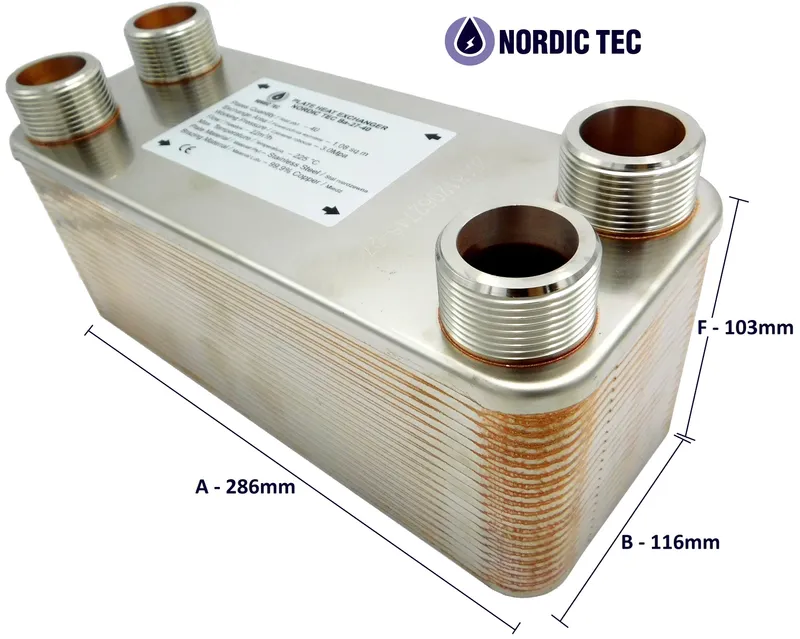

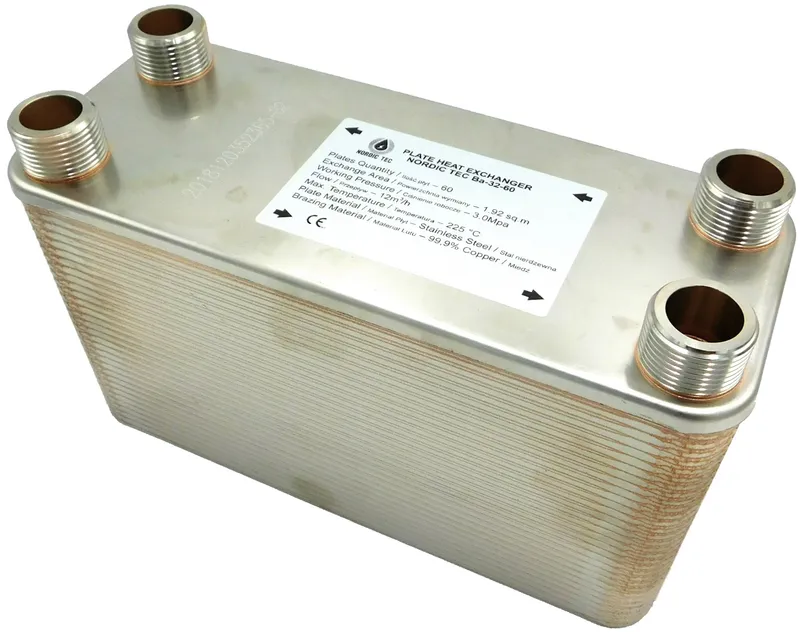

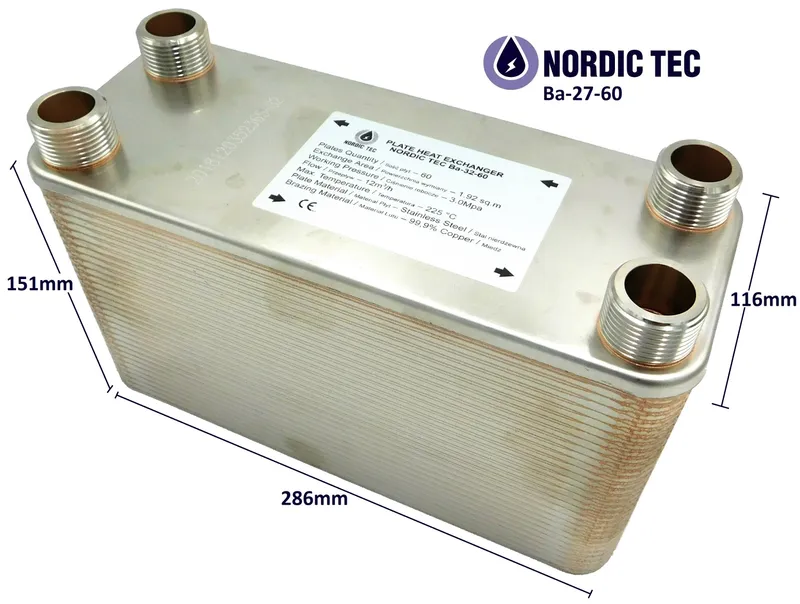

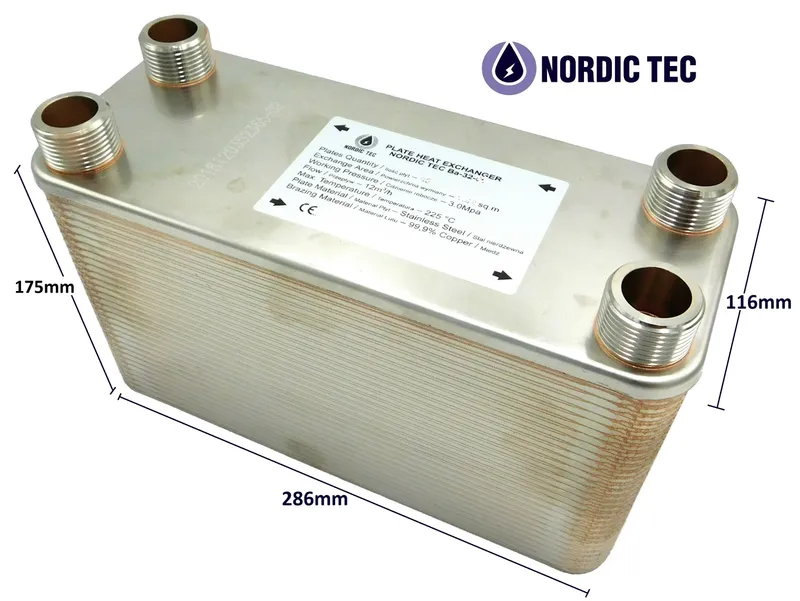

Ba-27-40 5/4"	40	1 1/4" (DN32)	1,08 m²	40–85 kW	większe przepływy, mniejsze opory

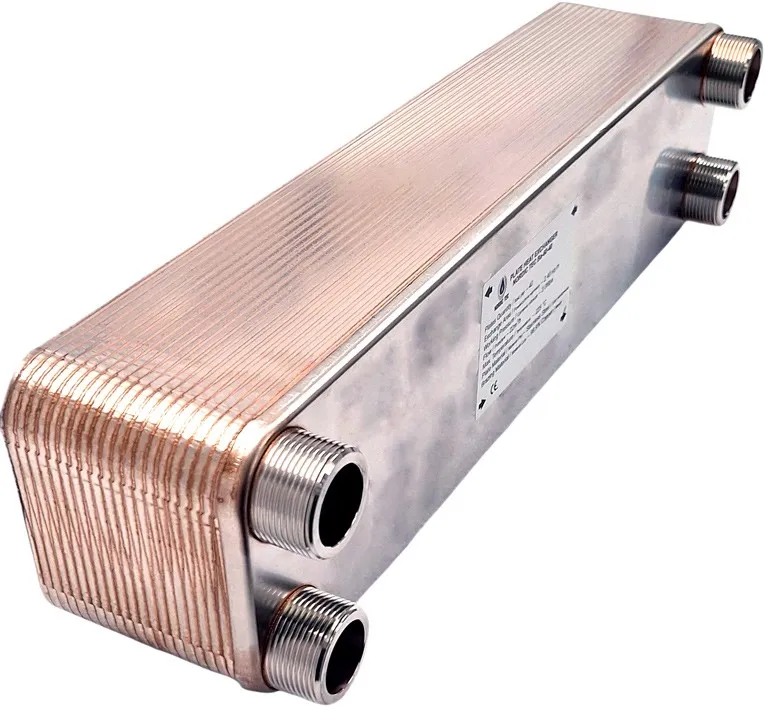

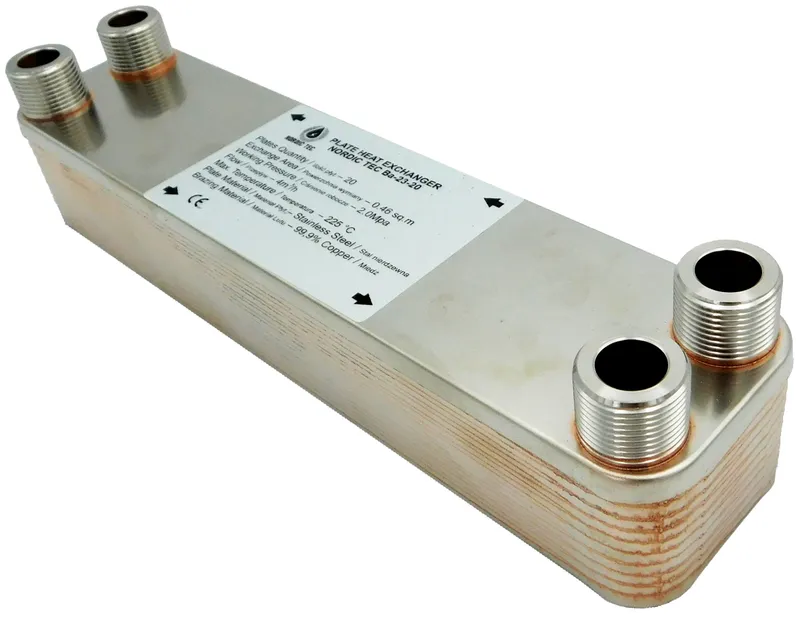

Ba-60-50 5/4"	50	1 1/4"	–	100–200 kW	kotłownie wielorodzinne, kaskady

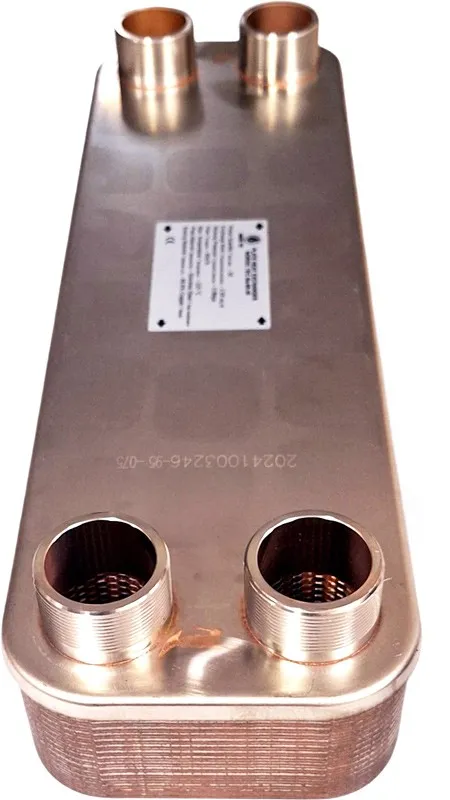

Ba-95-40 2"	40	2" (DN50)	–	150–250 kW	obiekty przemysłowe i usługowe

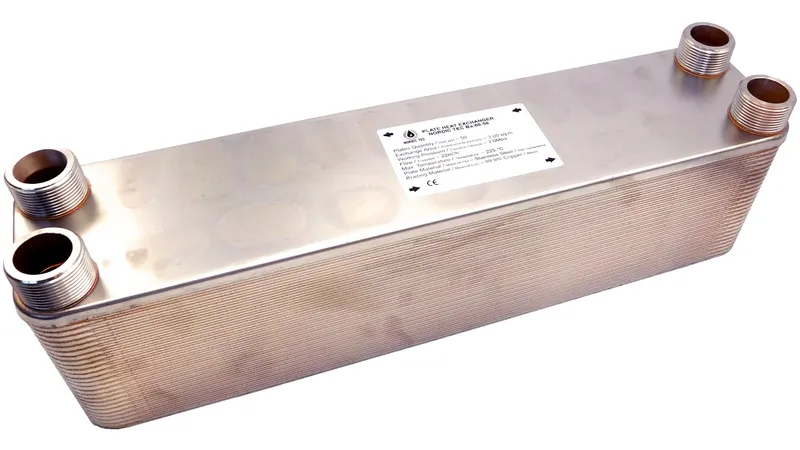

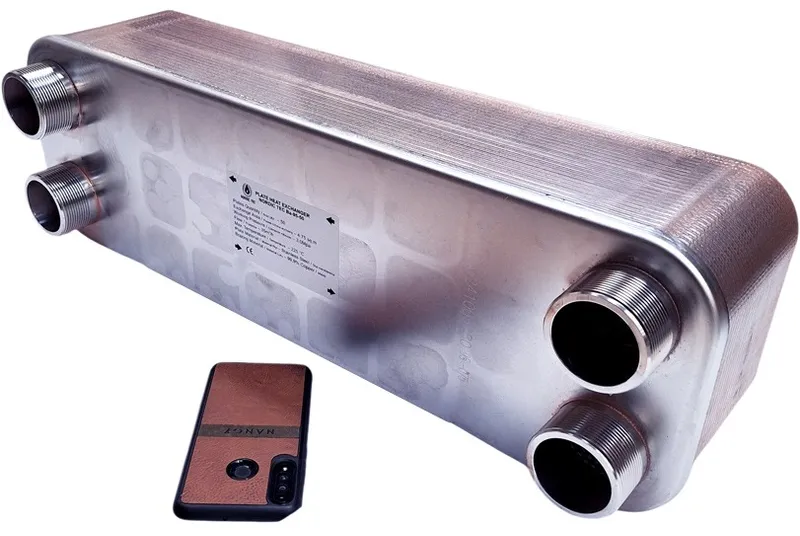

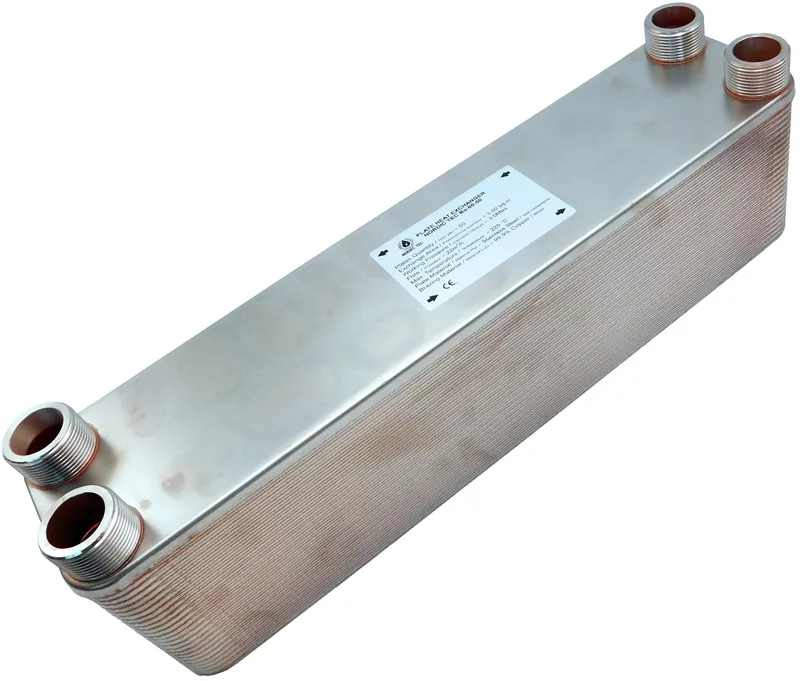

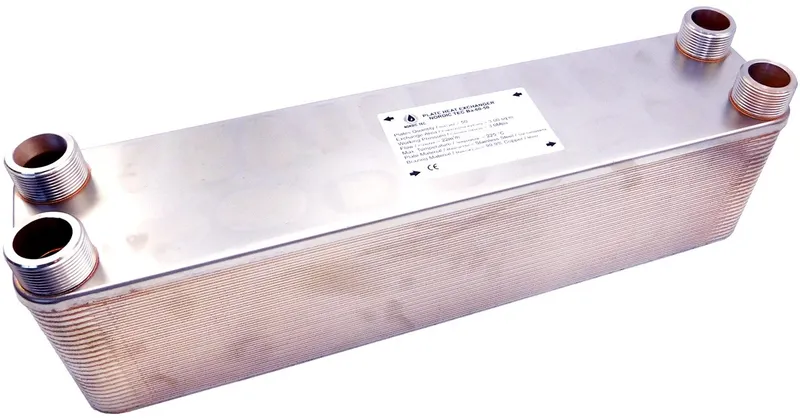

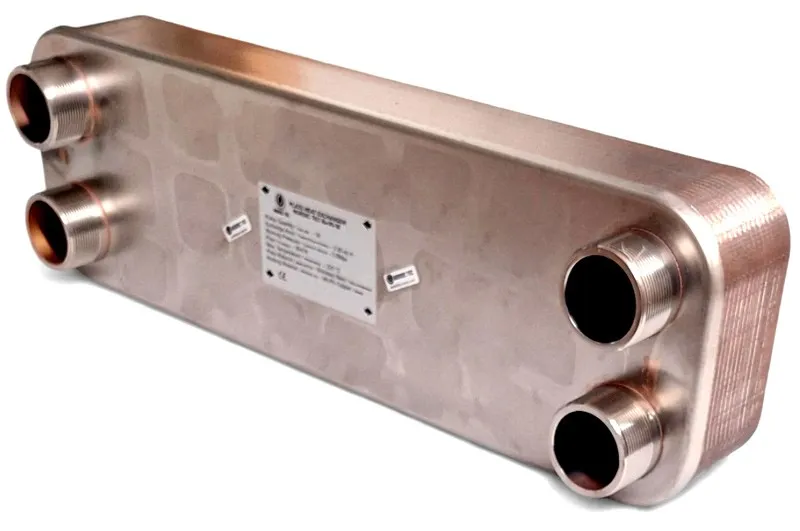

Serie Ba-27, Ba-60 i Ba-95 rozwijają katalog w górę: od 5/4" przez 6/4" (np. Ba-60-100 200–390 kW) do 2" w modelach Ba-95-30, Ba-95-40, Ba-95-50 i Ba-95-60 (240–360 kW). Jeżeli szukasz jednostki pod konkretną średnicę rury, wygodniejszym wejściem będzie zestawienie wymienników wg rozmiaru przyłączy lub wymienników wg powierzchni wymiany.

Parametry techniczne: stal 316L, lut miedziany i ciśnienie pracy

Wymienniki NORDIC TEC to konstrukcje lutowane miedzią, z płytami ze stali nierdzewnej. W serii Ba-32-50 producent podaje maksymalne ciśnienie do 30 bar oraz rozmiar płyty 286 × 116 mm – parametry istotne przy projektowaniu układów z buforem i grupą bezpieczeństwa. Konstrukcja lutowana jest szczelna i zwarta, nie ma uszczelek do wymiany, ale wymaga czystego czynnika: dlatego przy wodzie twardej lub instalacji po modernizacji stosuje się filtrację i uzdatnianie.

• Media dozwolone: woda, mieszaniny woda/glikol. Wymienniki z tej kategorii nie są przeznaczone do czynników chłodniczych typu freon – do tego służą dedykowane wymienniki ciepła do freonu.
• Kierunek przepływu: przeciwprądowy, króćce gwintowane zewnętrzne.
• Izolacja: zalecana przy pracy CWU i chłodzeniu, ogranicza straty i wykraplanie – zobacz izolacje wymienników ciepła.
• Instalacje lutowane: przy przejściu na rurę miedzianą przydają się nyple do wlutowania SAE.

Monoblok czy split – czym różni się dobór

W układzie monoblok cały obieg chłodniczy zamknięty jest w jednostce zewnętrznej, a do budynku wchodzi woda lub glikol. Wymiennik płytowy pełni tu klasyczną rolę separatora: chroni instalację wewnętrzną i pozwala ograniczyć glikol do krótkiego odcinka na zewnątrz. W układzie split separacja bywa stosowana po stronie wtórnej – na przykład dla oddzielenia obiegu basenowego, obiegu z podłogówką w innym budynku lub starej instalacji stalowej. W obu przypadkach zasada doboru jest identyczna: liczy się powierzchnia wymiany przy realnej temperaturze pracy, nie nominalna moc szczytowa.

Konserwacja i eksploatacja

Sprawność wymiennika płytowego spada nie z powodu zużycia stali, a z powodu osadów: kamienia z twardej wody i szlamu magnetytowego ze starych instalacji. W praktyce wystarczy kilka lat pracy w wodzie twardej bez uzdatniania, aby zauważyć wzrost różnicy temperatur i mniejszy odbiór mocy. Profilaktyka jest prosta: filtr na powrocie, kontrola temperatur na termometrach oraz zabezpieczenie chemii wody. Warto rozważyć galwaniczne zmiękczacze i uzdatniacze wody. Czyszczenie chemiczne wykonuje się przez przepompowanie środka odkamieniającego w obiegu zamkniętym, w kierunku przeciwnym do normalnego przepływu.

Rozdzielacze, sprzęgła i osprzęt do układu z pompą ciepła

Wymiennik rzadko pracuje sam. W kotłowni z pompą ciepła i drugim źródłem ciepła (kominek, kocioł, grzałka) potrzebna jest hydraulika rozdzielająca obiegi o różnych temperaturach i przepływach. W AquaVentis dostępne są rozdzielacze hydrauliczne CO i sprzęgła, w tym warianty sprzęgła hydraulicznego na 3 obiegi, a także zawory termostatyczne trójdrożne do stabilizacji temperatury powrotu. Jeżeli chcesz porównać zastosowania wymienników w innych typach instalacji, sprawdź przegląd zastosowań wymienników lub całą kategorię płytowych wymienników ciepła.

FAQ – wymienniki płytowe do pomp ciepła

Jaki wymiennik ciepła do pompy ciepła 8 kW?

Przy instalacji grzejnikowej o parametrze 50°C wystarczy około 1,2 m² powierzchni wymiany, co pokrywa NORDIC TEC Ba-32-40 1" (40 płyt, 1,28 m²). Jeśli cały budynek ma ogrzewanie podłogowe i pompa pracuje na 30–35°C, zapotrzebowanie rośnie do ok. 2,4 m², więc właściwym wyborem jest Ba-32-80 1" (80 płyt, 2,56 m²).

Jaki wymiennik ciepła do pompy 16 kW?

Dla 16 kW przy zasilaniu 50°C przelicznik 1,5 m²/10 kW daje około 2,4 m², czyli Ba-32-80 1" z 80 płytami i powierzchnią 2,56 m². Dla instalacji niskotemperaturowej lepiej przejść na przyłącza 5/4" – serie Ba-27 lub Ba-60 – aby uzyskać większą powierzchnię i niższe opory hydrauliczne przy wymaganym przepływie.

Czy wymienniki NORDIC TEC pasują do pomp monoblok?

Tak. Modele z tej kategorii pracują w trybie ciecz–ciecz, czyli dokładnie tak, jak wymaga tego układ monoblok: po stronie pierwotnej woda lub glikol z jednostki zewnętrznej, po stronie wtórnej woda instalacyjna. Do pomp typu split z bezpośrednim czynnikiem chłodniczym potrzebne są wymienniki dedykowane freonom, dostępne w osobnej kategorii.

Czy wymiennik płytowy nadaje się do glikolu?

Tak, płyty ze stali nierdzewnej i lut miedziany są odporne na typowe mieszaniny wodno-glikolowe używane w instalacjach grzewczych i solarnych. Pamiętaj, że glikol ma większą lepkość i niższą pojemność cieplną niż woda, więc przy tym samym zadaniu grzewczym warto dobrać jednostkę o jeden stopień większą lub zwiększyć przepływ pompy obiegowej.

Jak podłączyć wymiennik płytowy do pompy ciepła?

Wymiennik montuje się pionowo, przeciwprądowo, z filtrami na obu powrotach i zaworami odcinającymi z termometrami. Każdy obieg potrzebuje własnej pompy obiegowej, a układ – naczynia przeponowego i zaworu bezpieczeństwa. Po napełnieniu instalację trzeba dokładnie odpowietrzyć, bo powietrze w kanałach międzypłytowych natychmiast obniża moc wymiany.

Czy dostanę pomoc w doborze wymiennika?

Tak. Zespół AquaVentis bezpłatnie weryfikuje dobór na podstawie mocy źródła ciepła, temperatury zasilania, rodzaju czynnika i średnic rur w kotłowni. Wystarczy opisać instalację, a otrzymasz rekomendację konkretnego modelu NORDIC TEC oraz listę potrzebnego osprzętu. Wymienniki wysyłamy z magazynu w Polsce, razem z izolacją i zestawem montażowym, jeśli są potrzebne.
