Wymiennik ciepła Ba-12-30 3/4" 10-25kW

Ba-12-30 — najważniejsze informacje

Ba-12-30 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 10 do 25 kW. Model z przyłączami 4x 3/4" i konstrukcją 30 płyt sprawdza się w instalacjach CO oraz wszędzie tam, gdzie trzeba odseparować układ otwarty od zamkniętego i zachować sprawną wymianę ciepła.

• Moc grzewcza: 10 do 25 kW
• Liczba płyt: 30
• Przyłącza: 4x 3/4"
• Zastosowanie: separacja obiegów i wymiana ciepła w instalacjach CO

To wymiennik płytowy do instalacji grzewczych, który rozwiązuje problem bezpiecznego przekazywania ciepła między dwoma obiegami roboczymi. Dzięki powierzchni wymiany 0,36 m² i przepływowi do 4 m3/h jest dobrym wyborem do małych i średnich układów wymagających oddzielenia mediów.

Specyfikacja techniczna wymiennika Ba-12-30

Model	Ba-12-30
Moc grzewcza	10 do 25 kW
Liczba płyt	30
Przyłącza	4x 3/4"
Powierzchnia wymiany ciepła	0,36 m²
Maks. przepływ	4 m³/h
Maks. ciśnienie robocze	10 bar
Ciśnienie testowe	20 bar
Maks. temperatura pracy	+230°C
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-12-30?

Korzyści w praktyce

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, co pozwala oddzielić różne części instalacji i utrzymać stabilną pracę układu. Ten płytowy wymiennik ciepła może pracować tam, gdzie potrzebna jest separacja hydrauliczna oraz efektywne przekazanie energii przy kompaktowej budowie.

Typowe zastosowania

Model sprawdzi się przede wszystkim w instalacjach CO, w rozdzieleniu układu otwartego od zamkniętego oraz przy podłączaniu niewielkich źródeł ciepła do obiegu grzewczego. Może być stosowany także w układach CWU, z pompą ciepła, ogrzewaniem podłogowym lub w innych instalacjach grzewczych i chłodniczych, o ile parametry przepływu, temperatury i przyłączy są zgodne z wymaganiami systemu.

Najważniejsze parametry tego modelu to moc grzewcza 10 do 25 kW, 30 płyt oraz przyłącza 4x 3/4". W praktyce istotne są także powierzchnia wymiany 0,36 m², maksymalny przepływ 4 m3/h, ciśnienie robocze 10 bar, ciśnienie testowe 20 bar i maksymalna temperatura pracy +230°C.

Zasada działania i budowa wymiennika Ba-12-30

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Taki układ pozwala skutecznie przenosić ciepło i jednocześnie zachować pełną separację instalacji.

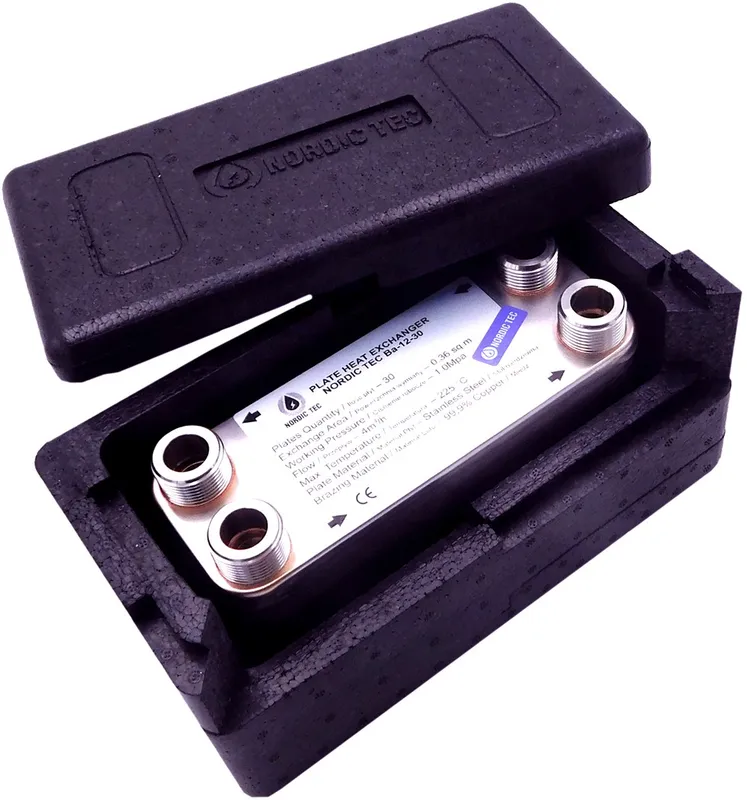

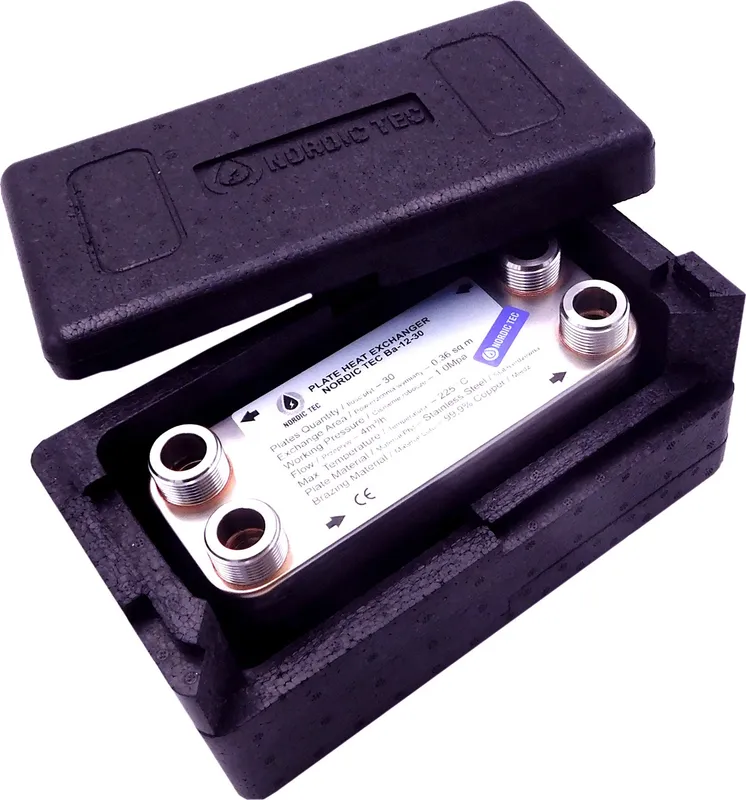

Z czego składa się urządzenie?

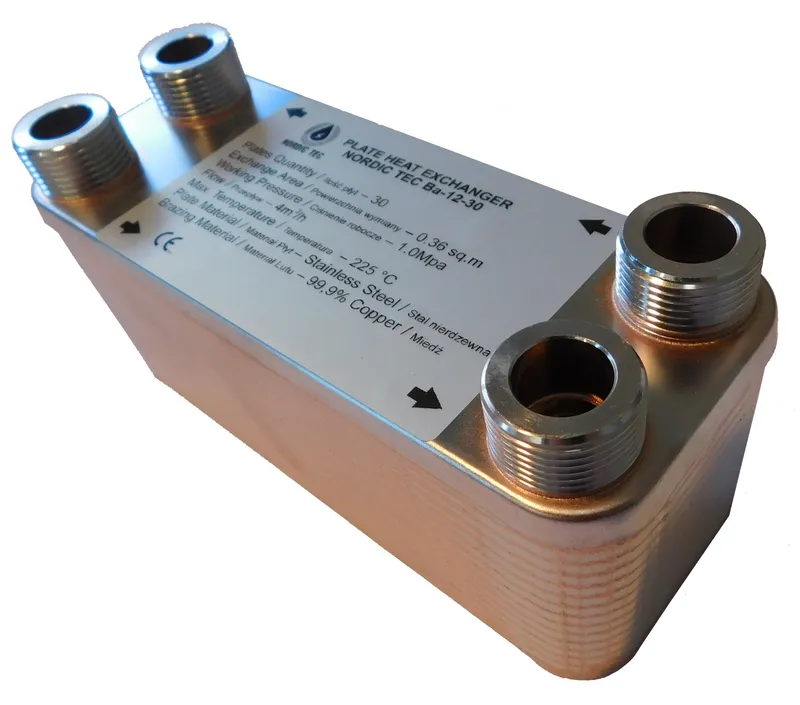

Konstrukcja opiera się na 30 płytach ze stali nierdzewnej 316L, które są lutowane miedzią 99,9% Cu. Całość uzupełniają cztery króćce przyłączeniowe 3/4", przystosowane do wpięcia wymiennika w dwa niezależne obiegi robocze.

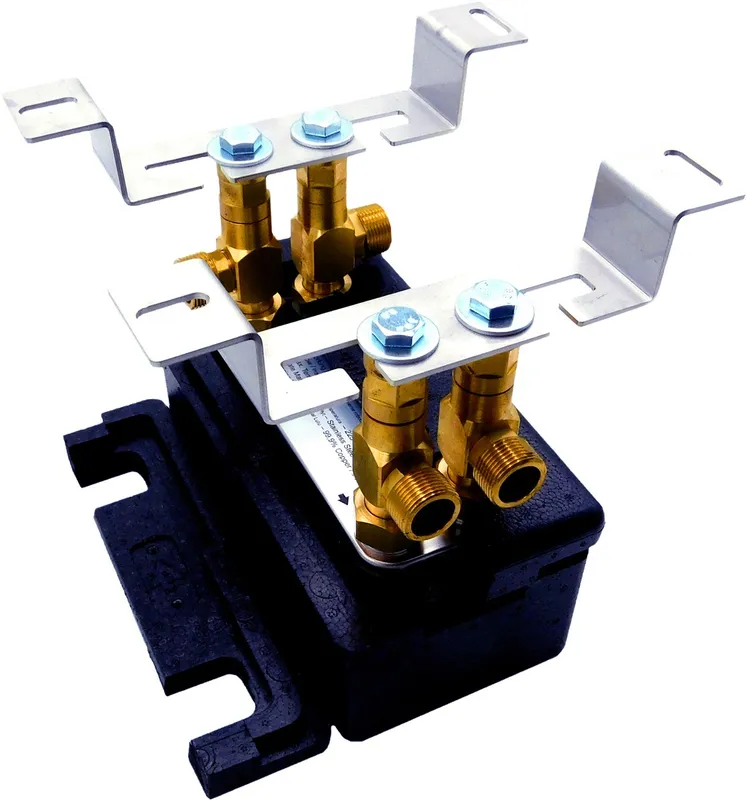

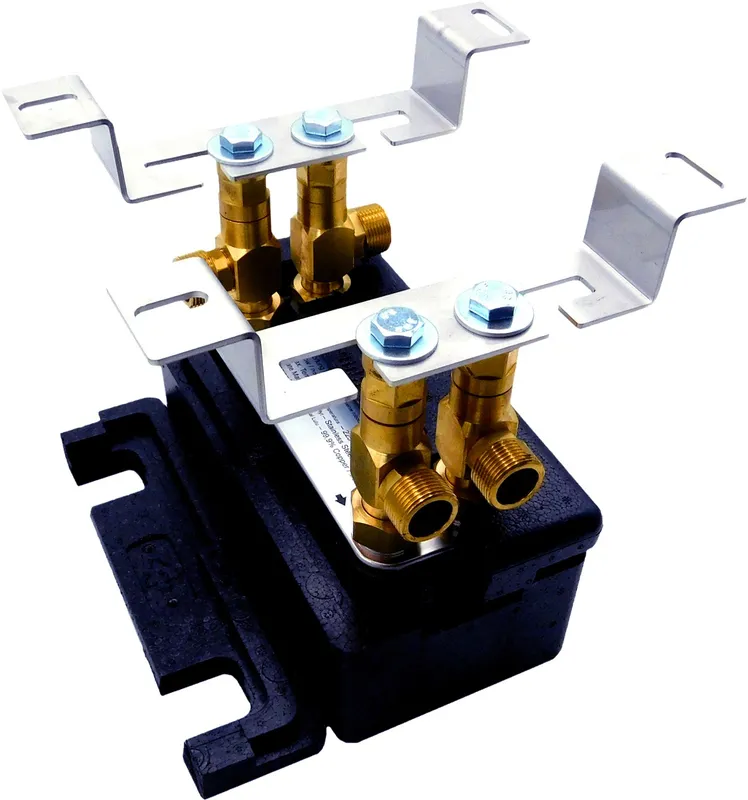

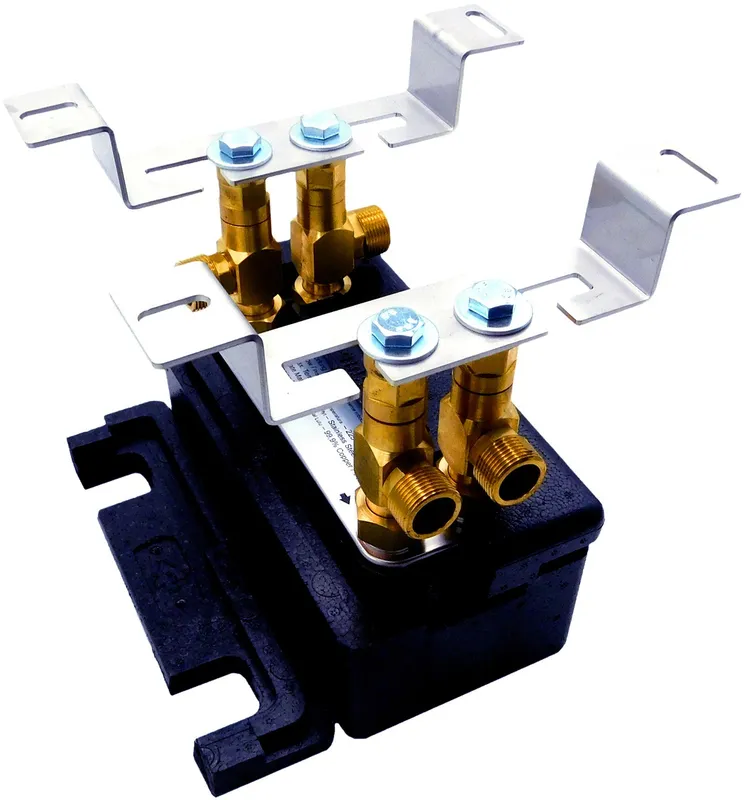

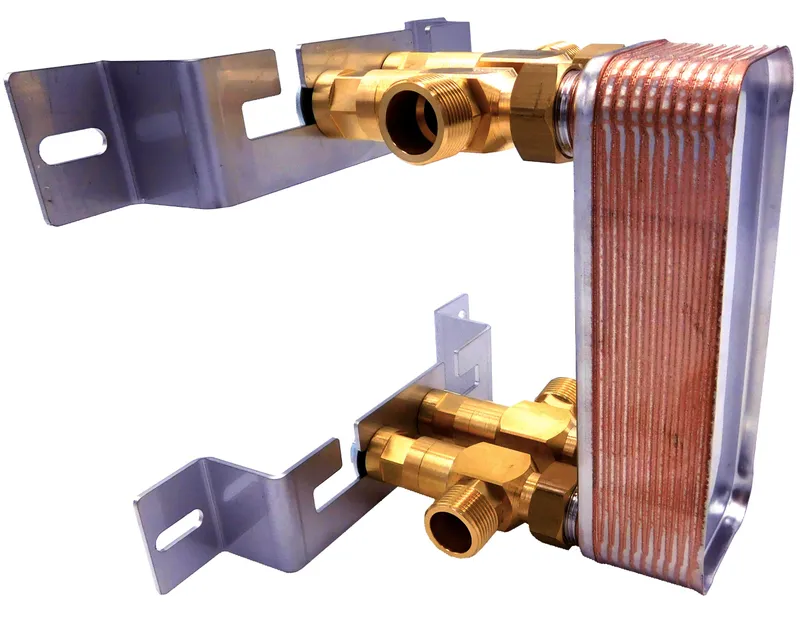

Schemat podłączenia i montaż w instalacji wymiennika Ba-12-30

Wytyczne montażowe

• Podłącz dwa obiegi po przeciwnych stronach wymiennika, zachowując poprawny kierunek przepływu.
• Przewidź filtrację przed urządzeniem, aby ograniczyć ryzyko zanieczyszczenia kanałów.
• Zastosuj zawory odcinające i odpowietrzenie dla łatwiejszego uruchomienia oraz obsługi instalacji.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe zastosowanie to rozdzielenie układu otwartego i zamkniętego w CO. W praktyce wymiennik może też pracować pomiędzy źródłem ciepła a obiegiem ogrzewania podłogowego lub między obiegiem grzewczym a przygotowaniem CWU, jeśli zgadzają się parametry pracy.

Jak dobrać wymiennik Ba-12-30 do instalacji?

Kluczowe parametry doboru

• Porównaj moc źródła ciepła z zakresem pracy 10 do 25 kW.
• Sprawdź wymagany przepływ: maksymalnie 4 m3/h.
• Uwzględnij średnicę przyłączy 4x 3/4" oraz zgodność z instalacją.
• Oceń różnicę temperatur i potrzebę pełnej separacji obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto wybrać wtedy, gdy instalacja wymaga wyższego przepływu, mniejszych strat ciśnienia albo stabilniejszej pracy przy niższych temperaturach zasilania. Jeśli układ ma większą moc lub większe przyłącza, lepiej dobrać model o większej powierzchni wymiany i liczbie płyt.

Najczęstsze pytania

Odpowiedzi na najważniejsze kwestie dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej. To szybkie podsumowanie dla osób, które chcą potwierdzić kompatybilność urządzenia z planowaną instalacją.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić układ otwarty od zamkniętego lub połączyć różne części instalacji grzewczej. Takie rozwiązanie stosuje się m.in. w CO, CWU i innych układach wymagających separacji obiegów.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Każdy obieg płynie osobnym kanałem, więc ciepło przechodzi przez stal nierdzewną, ale płyny się nie mieszają. W tym modelu zastosowano płyty ze stali nierdzewnej 316L lutowane miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów. Dotyczy to modernizacji CO, łączenia różnych źródeł ciepła, rozdzielania układu otwartego i zamkniętego oraz pracy z obiegami o innych parametrach temperatury i ciśnienia. To także praktyczne rozwiązanie przy ograniczonej przestrzeni montażowej.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i warunkach pracy instalacji. W tym przypadku zakres mocy wynosi 10 do 25 kW, a maksymalny przepływ 4 m3/h, więc te wartości należy zestawić z rzeczywistym zapotrzebowaniem układu. Znaczenie mają też przyłącza 4x 3/4" oraz wymagana różnica temperatur.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale tylko wtedy, gdy parametry instalacji mieszczą się w możliwościach wymiennika. Trzeba sprawdzić wymaganą moc, przepływ do 4 m3/h, średnicę przyłączy oraz warunki temperaturowe całego obiegu. Przy poprawnym doborze może pracować jako element separujący takie układy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
