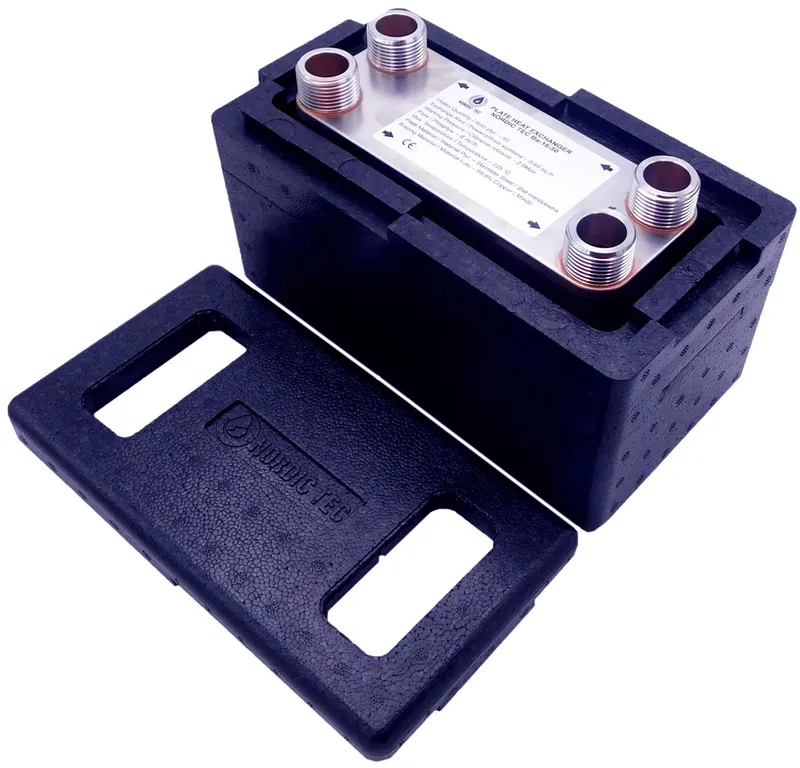

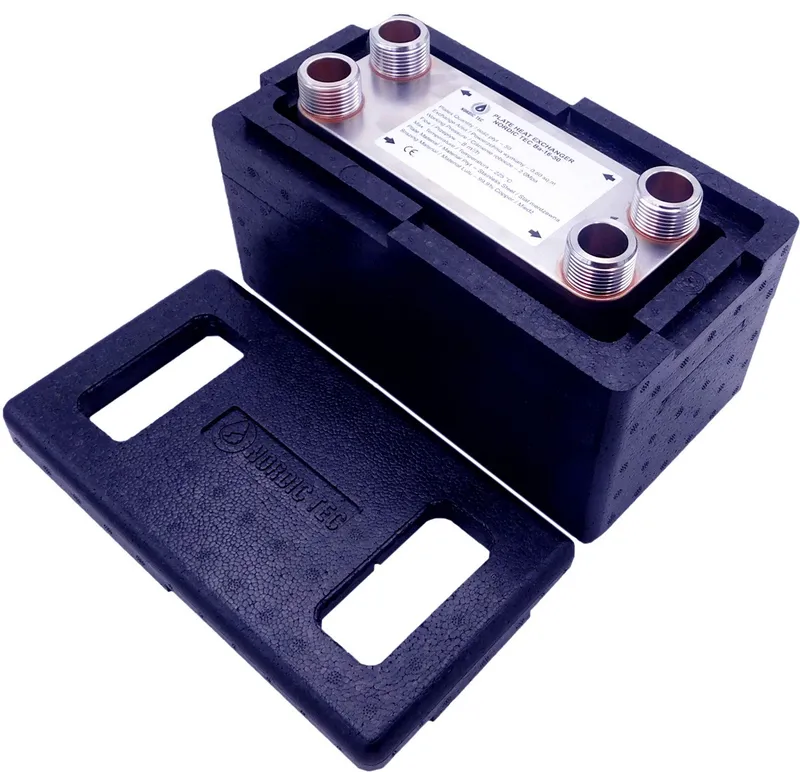

Wymiennik ciepła Ba-12-40 3/4" 12-35kW

Ba-12-40 — najważniejsze informacje

Ba-12-40 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 12 do 35 kW, z przyłączami 4x 3/4" i konstrukcją 40 płyt sprawdza się w instalacjach CO i przy separacji układów, gdy liczy się sprawna wymiana ciepła oraz stabilna praca systemu.

• Moc grzewcza: 12 do 35 kW
• Liczba płyt: 40
• Przyłącza: 4x 3/4" / DN 20
• Zastosowanie: instalacje CO, rozdzielenie układu otwartego od zamkniętego

To lutowany wymiennik do instalacji grzewczych, który pozwala skutecznie przekazywać ciepło między obiegami i odseparować media robocze. Przy powierzchni wymiany 0,48 m² oraz przepływie do 4 m3/h jest przeznaczony do małych i średnich układów, gdzie ważne są kompaktowe przyłącza i robocze ciśnienie do 10 bar.

Specyfikacja techniczna wymiennika Ba-12-40

Model	Ba-12-40
Liczba płyt	40
Moc grzewcza	12 do 35 kW
Przyłącza	4x 3/4"

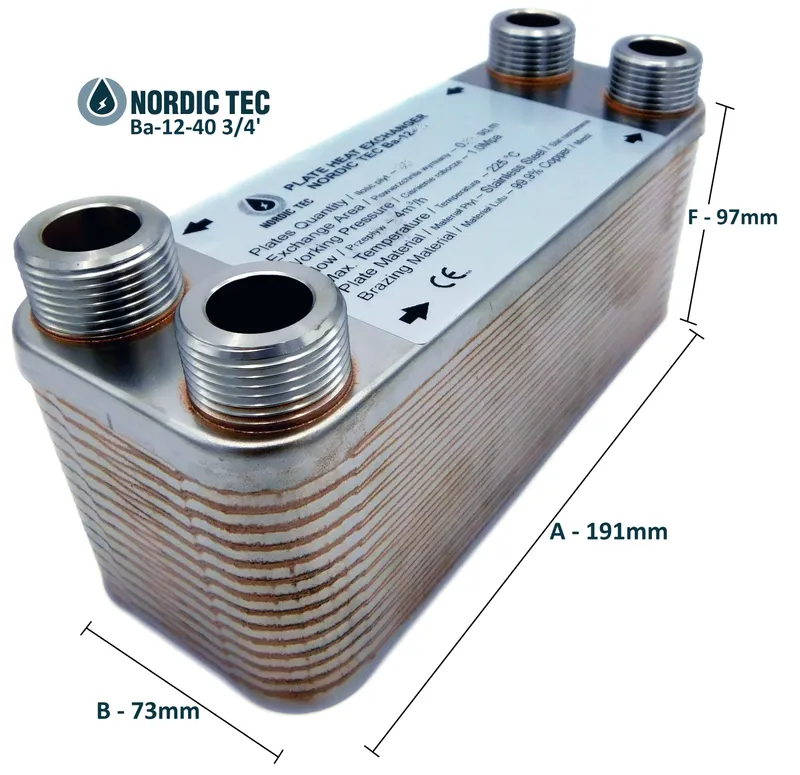

Powierzchnia wymiany ciepła	0,48 m²
Maks. przepływ	4 m³/h
Maks. ciśnienie robocze	10 bar
Ciśnienie testowe	20 bar
Maks. temperatura pracy	+230°C
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-12-40?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu umożliwia bezpieczne rozdzielenie różnych części instalacji. Ten płytowy wymiennik ciepła dobrze sprawdza się tam, gdzie trzeba oddzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z obiegiem odbiorczym przy zachowaniu stabilnych parametrów pracy.

Typowe zastosowania

Model jest odpowiedni przede wszystkim do instalacji CO oraz wybranych układów z kotłem elektrycznym. Może pracować także w systemach wymagających separacji obiegów i współpracy z ogrzewaniem podłogowym, jeśli parametry przepływu i mocy są zgodne z projektem. Nie jest zalecany do pomp ciepła, ponieważ powierzchnia wymiany 0,48 m² jest zbyt mała dla pracy na niskich deltach temperatur.

Najważniejsze parametry tego modelu to zakres mocy 12 do 35 kW, 40 płyt oraz przyłącza 4x 3/4". Korpus roboczy wykonano ze stali nierdzewnej 316L, a połączenie płyt zrealizowano przez lutowanie miedzią 99,9% Cu, co zapewnia trwałość w typowych zastosowaniach grzewczych.

Zasada działania i budowa wymiennika Ba-12-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i wymieniają energię przez ich powierzchnię, ale nie mieszają się ze sobą. Taka konstrukcja pozwala skutecznie przenosić ciepło przy zachowaniu separacji obiegów, co ma znaczenie w instalacjach o różnych ciśnieniach, temperaturach lub wymaganiach eksploatacyjnych.

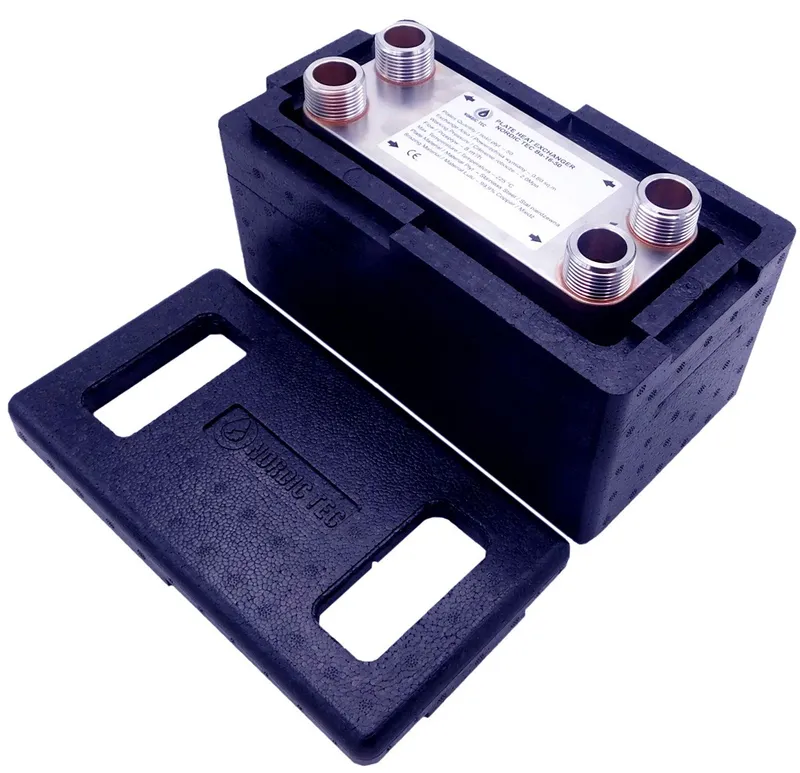

Z czego składa się urządzenie?

Model Ba-12-40 ma pakiet 40 płyt ze stali nierdzewnej 316L oraz króćce przyłączeniowe 4x 3/4". Płyty są lutowane miedzią 99,9% Cu, co tworzy zwartą i kompaktową konstrukcję. Parametry pracy obejmują maksymalne ciśnienie robocze 10 bar, ciśnienie testowe 20 bar i temperaturę pracy do +230°C.

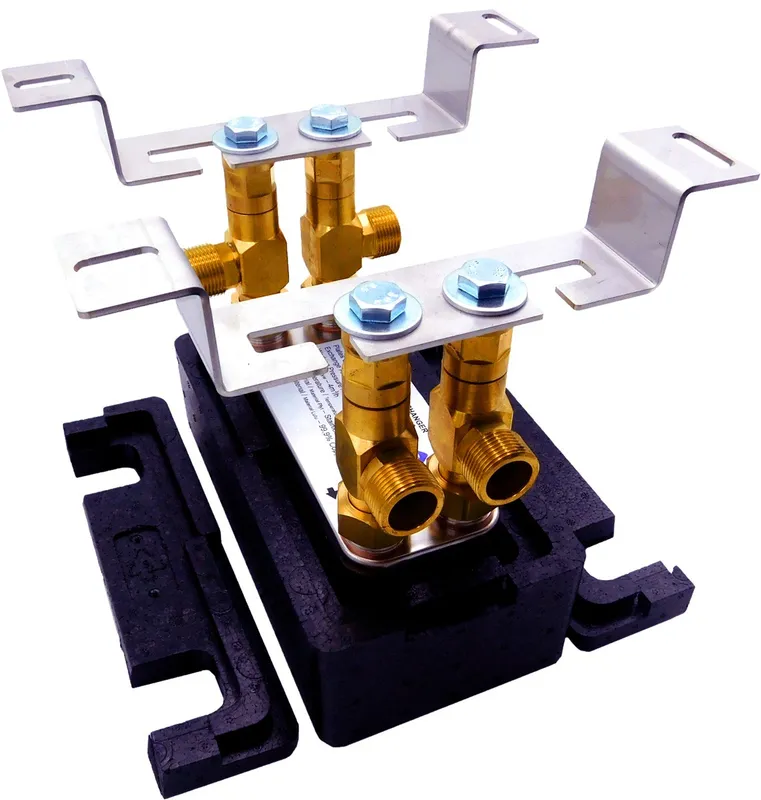

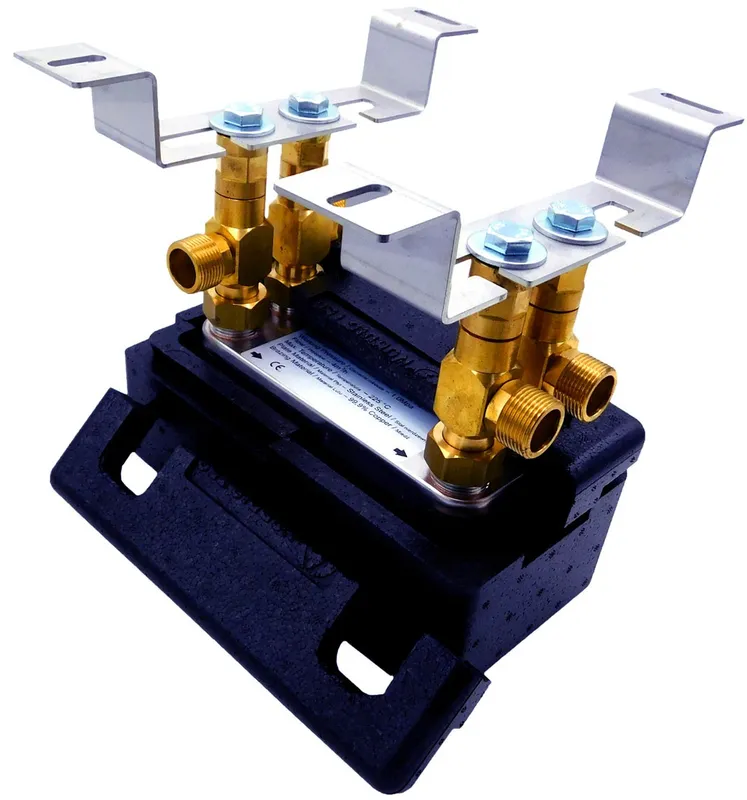

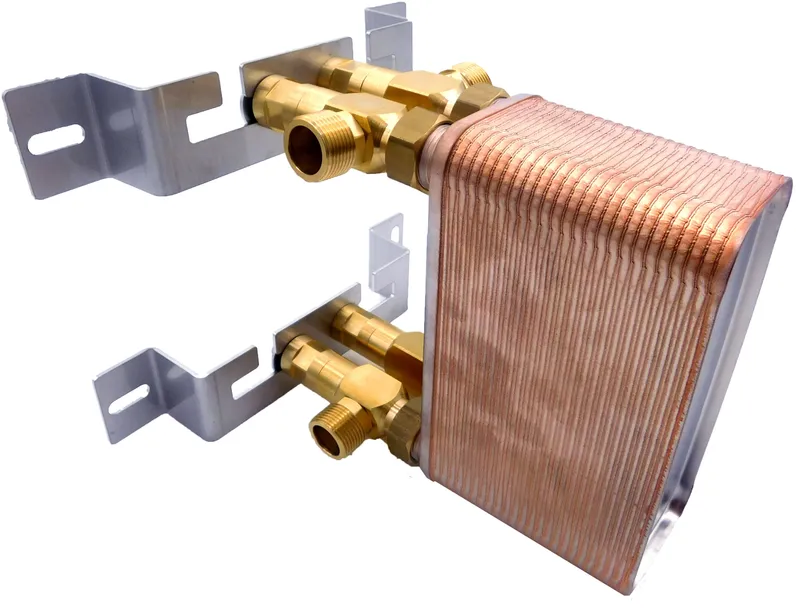

Schemat podłączenia i montaż w instalacji wymiennika Ba-12-40

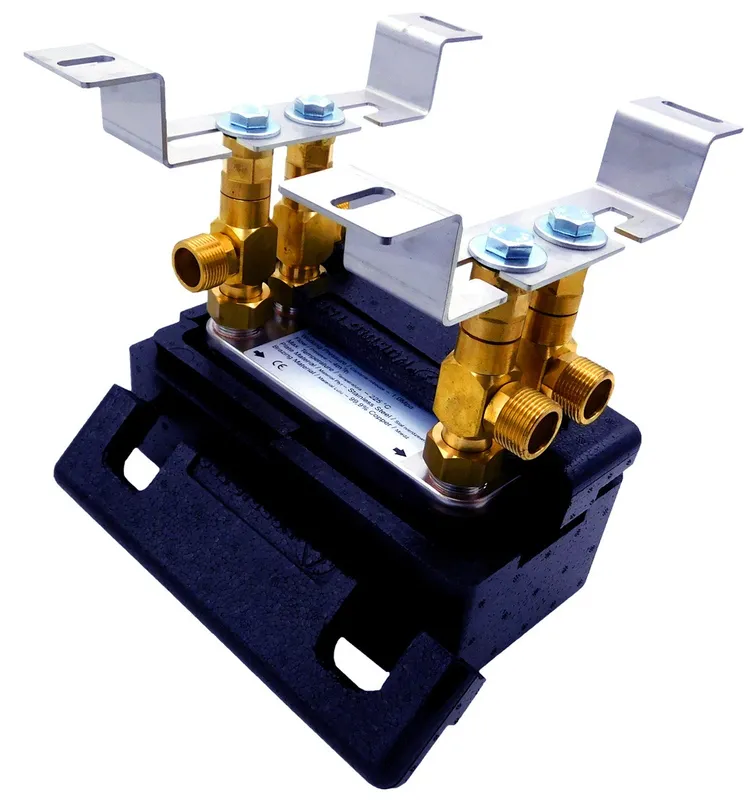

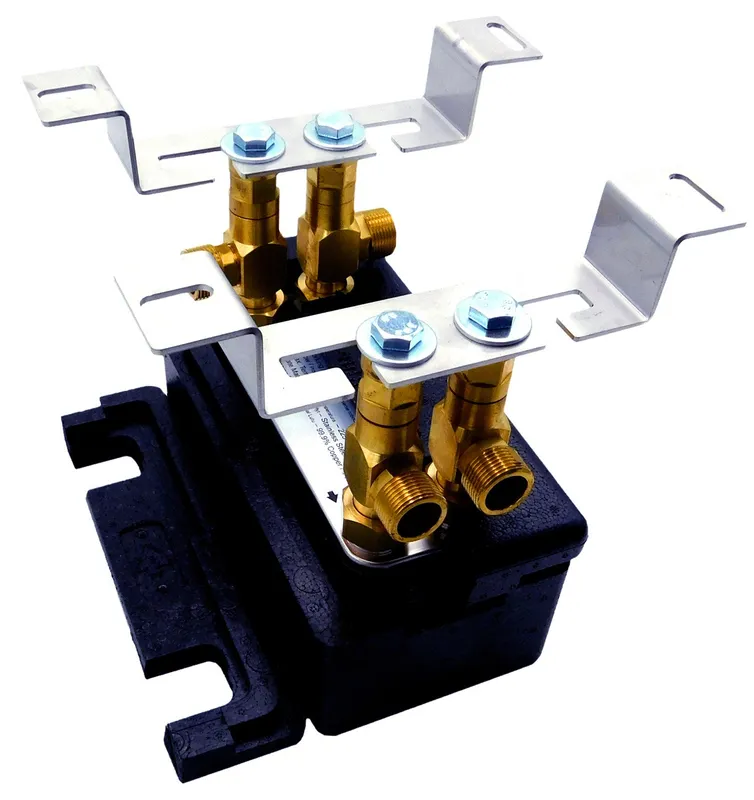

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby wykorzystać pełną powierzchnię wymiany.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć odkładanie zanieczyszczeń na płytach.
• W instalacji powinny znaleźć się zawory odcinające oraz odpowietrzenie ułatwiające uruchomienie i obsługę układu.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu do 4 m3/h i oporów całej instalacji.

Przykłady konfiguracji CO i CWU

Typowy układ to rozdzielenie obiegu źródła ciepła od instalacji CO. Model można stosować także tam, gdzie potrzebna jest separacja różnych obiegów grzewczych o odmiennych warunkach pracy.

Jak dobrać wymiennik Ba-12-40 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc źródła ciepła w zakresie 12 do 35 kW.
• Trzeba uwzględnić wymagany przepływ do 4 m3/h oraz średnicę przyłączy 3/4" / DN 20.
• Znaczenie mają także różnica temperatur, rodzaj medium i potrzeba separacji układów.
• Istotna jest powierzchnia wymiany 0,48 m², bo to ona wpływa na realną wydajność modelu.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga niższej różnicy temperatur, wyższego przepływu albo większej rezerwy mocy. Dotyczy to szczególnie układów o dużej bezwładności oraz zastosowań, w których 40 płyt może nie zapewnić oczekiwanej sprawności.

Najczęstsze pytania

Odpowiedzi na najważniejsze pytania dotyczą zastosowania, działania i doboru tego modelu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji, na przykład układ otwarty od zamkniętego. To częste rozwiązanie w systemach CO i innych układach grzewczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez cienkie płyty ze stali nierdzewnej 316L, a media pozostają oddzielone. W tym modelu płyty są lutowane miedzią 99,9% Cu.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów i skuteczne przekazywanie energii. Dotyczy to modernizacji instalacji CO, łączenia różnych źródeł ciepła i układów o odmiennych parametrach pracy. Ważne jest dopasowanie mocy, przepływu i przyłączy.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym przypadku trzeba uwzględnić zakres 12 do 35 kW, przepływ do 4 m3/h oraz przyłącza 4x 3/4". Jeśli instalacja wymaga większej powierzchni wymiany lub niższych delt temperatur, lepszy będzie większy model.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Z pompą ciepła ten model nie jest zalecany. Powierzchnia wymiany 0,48 m² jest zbyt mała do typowej pracy na niskich różnicach temperatur. W ogrzewaniu podłogowym może być stosowany warunkowo, jeśli parametry całego układu są zgodne z wymaganiami instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
