Wymiennik ciepła Ba-16-24 15-30kW 1"

Ba-16-24 — najważniejsze informacje

Ba-16-24 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 15 do 30 kW, z przyłączami 1" i konstrukcją 24 płyt sprawdza się w instalacjach CO, CWU oraz układach wymagających separacji obiegów i stabilnej wymiany ciepła.

• Moc grzewcza: 15 do 30 kW
• Liczba płyt: 24
• Przyłącza: 1"
• Zastosowanie: separacja obiegów w instalacjach grzewczych i użytkowych

To kompaktowy wymiennik do układów, w których trzeba skutecznie przekazać ciepło między stronami instalacji, zachowując rozdzielenie mediów i odpowiednią wydajność przepływu do 8 m3/h.

Specyfikacja techniczna wymiennika Ba-16-24

Model	Ba-16-24
Moc grzewcza	15 do 30 kW
Liczba płyt	24
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,382 m²
Maks. przepływ	8 m³/h
Maks. ciśnienie robocze	do 20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	do +230°C
Wymiary	220 x 90 x 61 mm
Rozstaw przyłączy	180 mm / 52 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-16-24?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania czynnika po obu stronach. Dzięki temu sprawdza się tam, gdzie trzeba odseparować układ otwarty od zamkniętego albo połączyć źródło ciepła z odbiornikiem o innych parametrach pracy. Ten płytowy wymiennik ciepła można stosować w instalacjach CO, CWU, z pompą ciepła, ogrzewaniem podłogowym oraz w wybranych układach chłodniczych.

Korzyści w praktyce

• separacja hydrauliczna obiegów
• brak mieszania mediów
• stabilna wymiana ciepła przy przepływie do 8 m3/h

Typowe zastosowania

• kocioł i instalacja CO
• układ CWU
• pompa ciepła i ogrzewanie podłogowe
• rozdzielenie układu otwartego od zamkniętego

Model Ba-16-24 został zaprojektowany do pracy w wymagających instalacjach, gdzie liczą się odporność ciśnieniowa i wysoka temperatura pracy. Konstrukcja 24 płyt oraz przyłącza 1" ułatwiają dobór do średnich układów grzewczych.

Zasada działania i budowa wymiennika Ba-16-24

Jak działa wymiana ciepła?

Dwa media przepływają przez sąsiednie kanały po przeciwnych stronach cienkich płyt. Energia cieplna przenika przez powierzchnię płyt, ale same media pozostają oddzielone. Taki układ zapewnia skuteczną wymianę ciepła przy zachowaniu separacji obiegów.

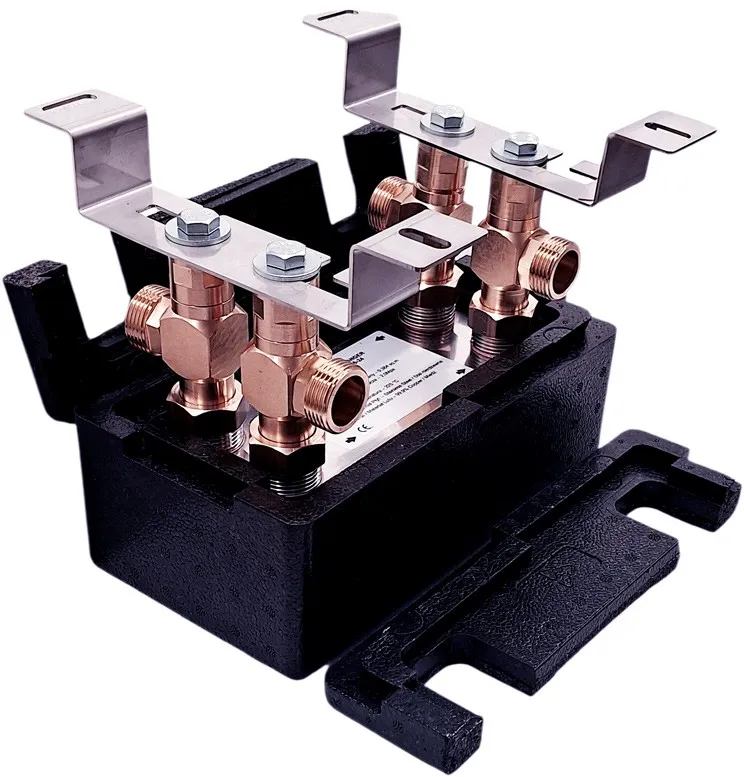

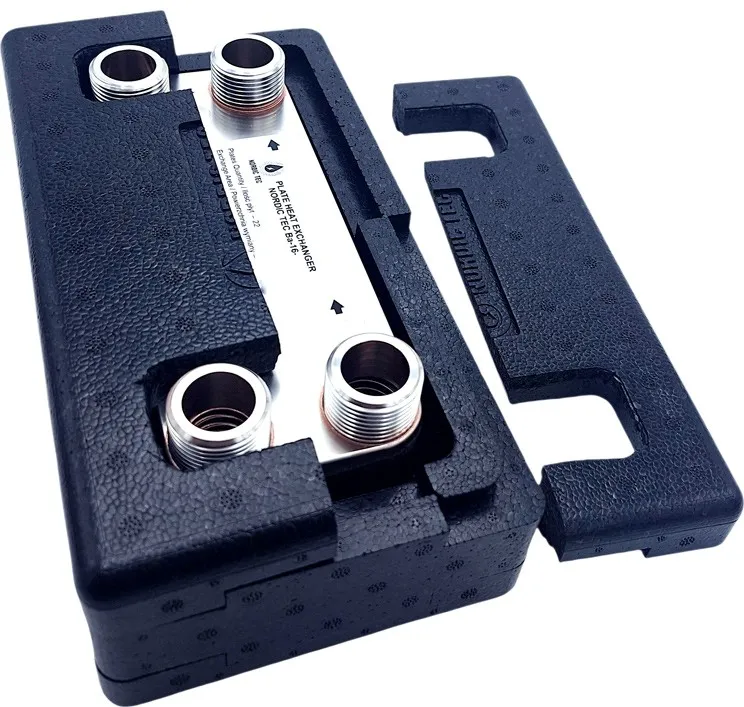

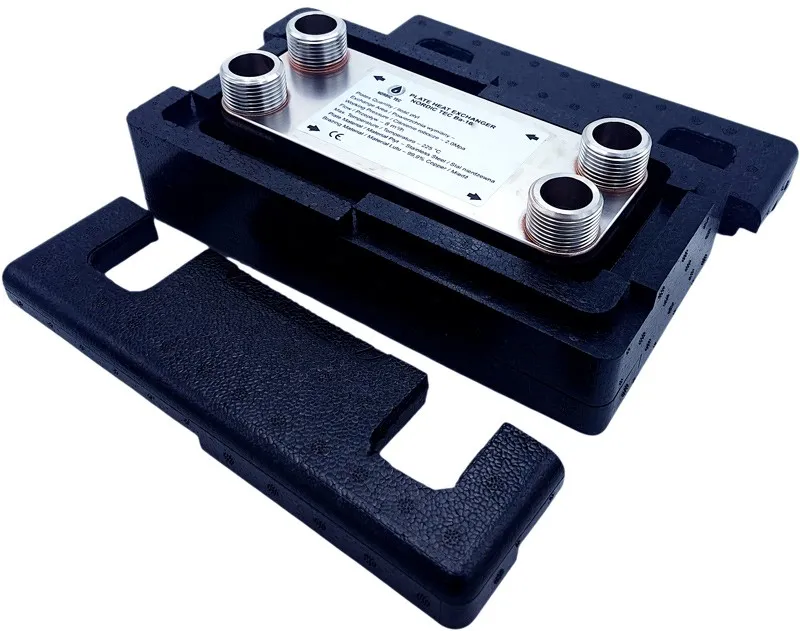

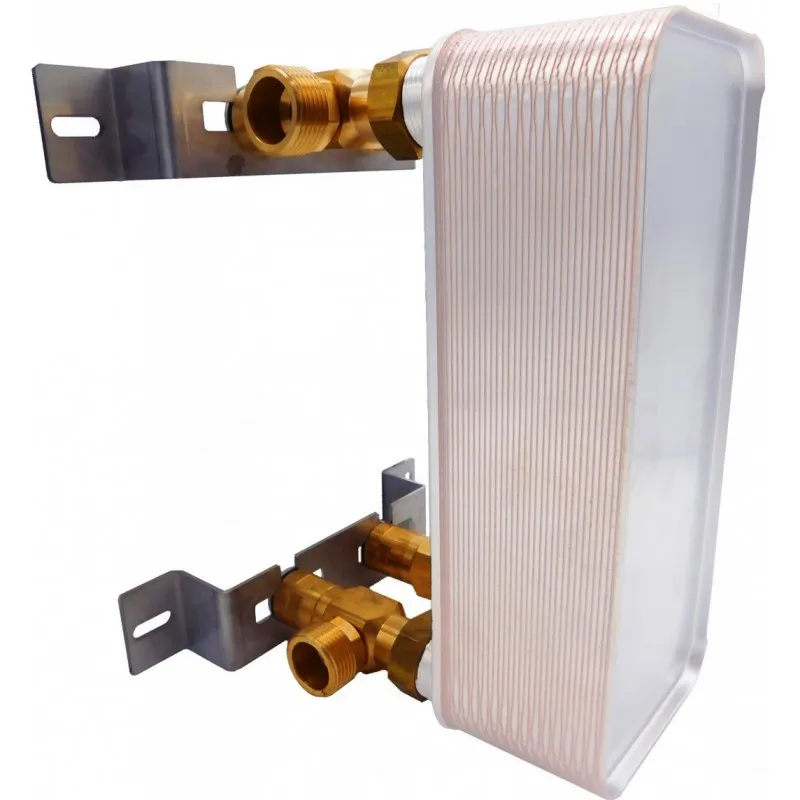

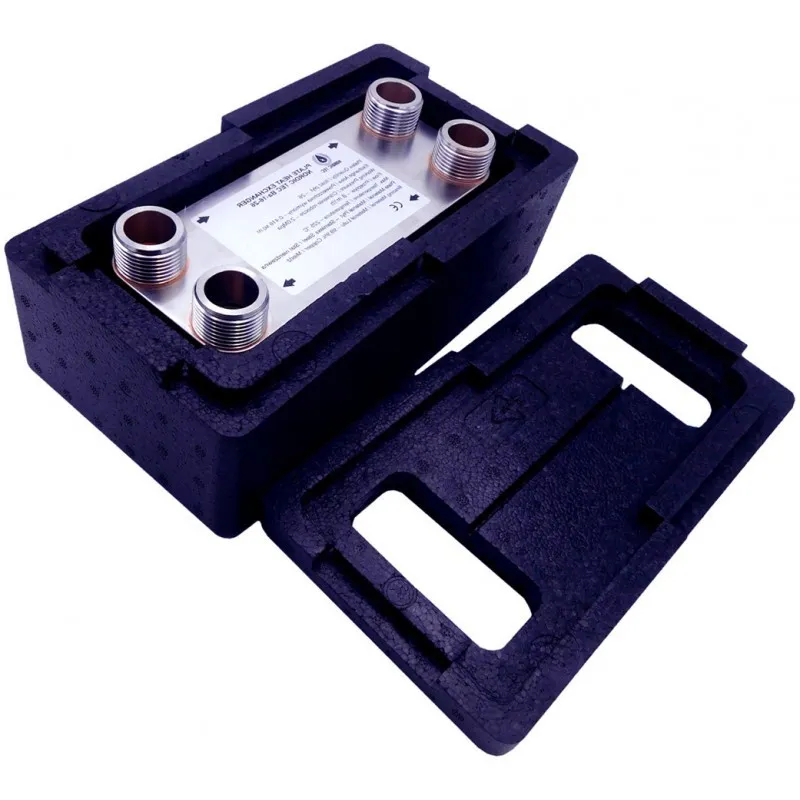

Z czego składa się urządzenie?

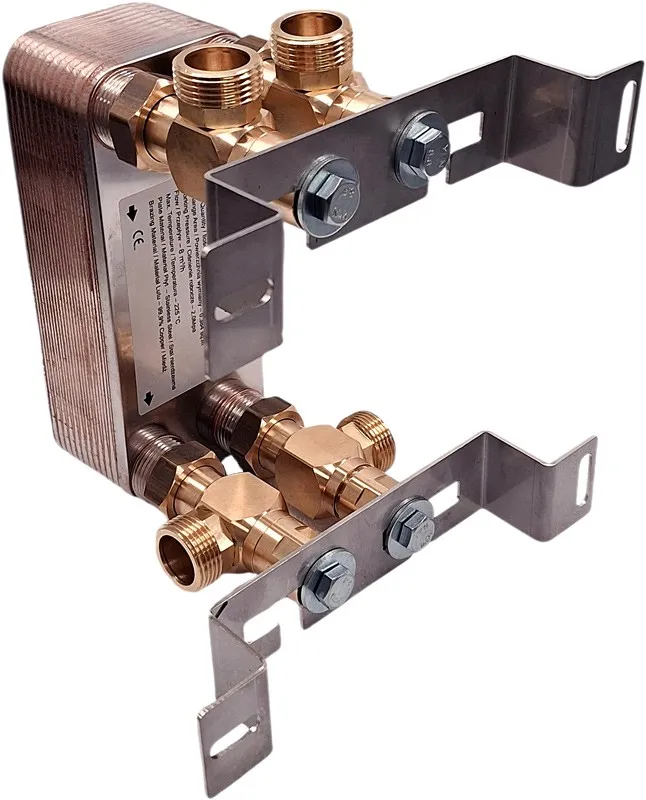

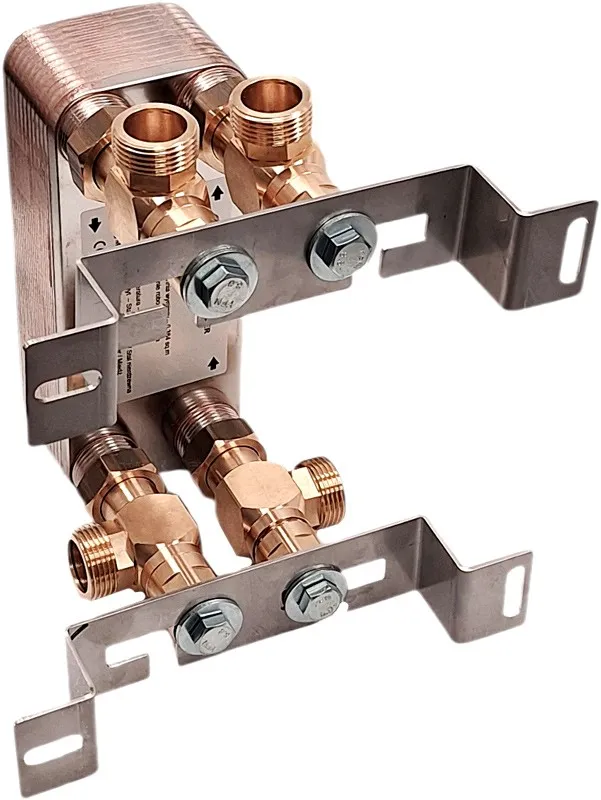

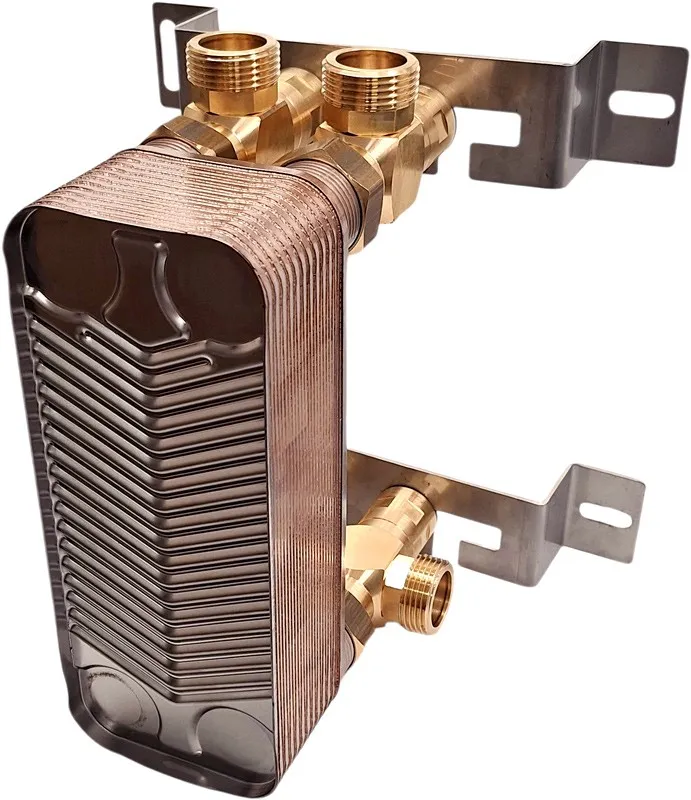

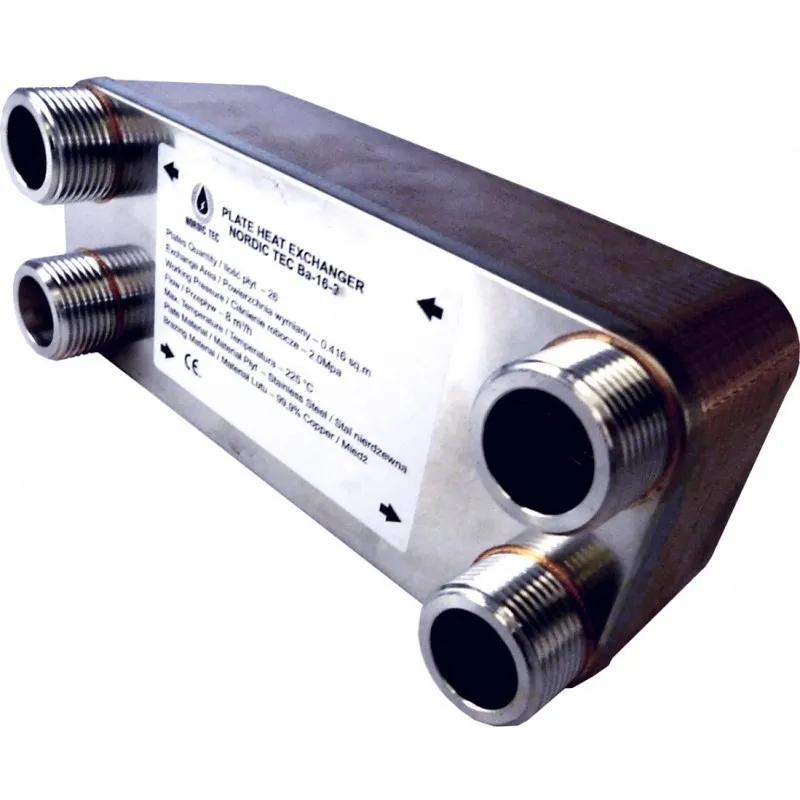

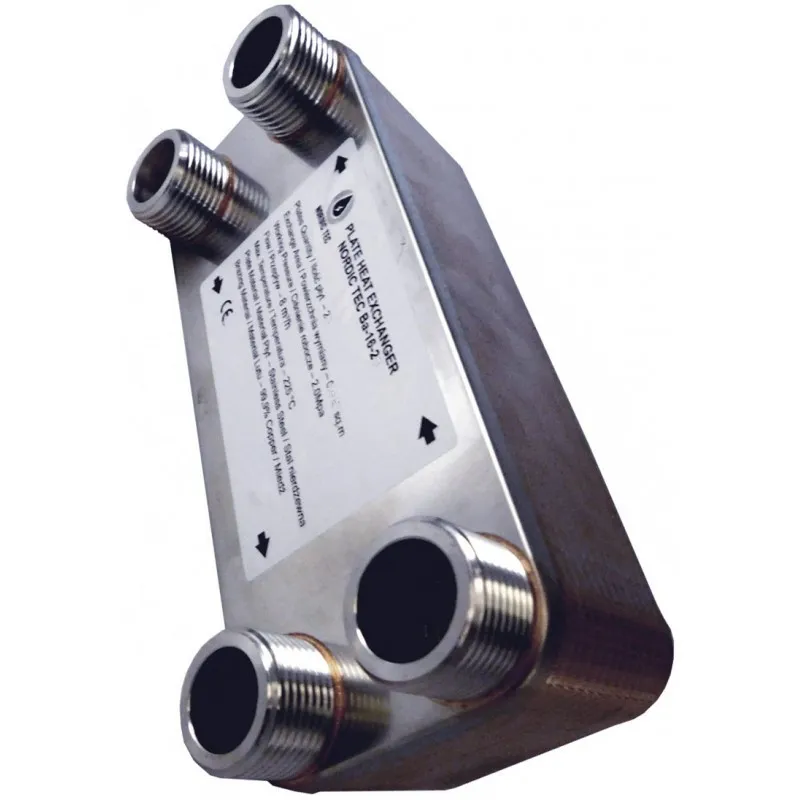

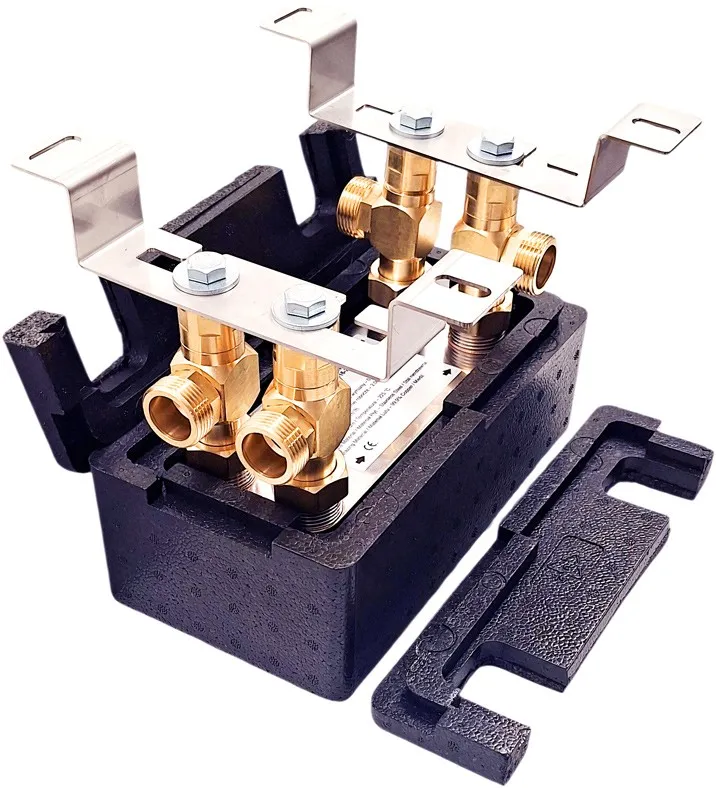

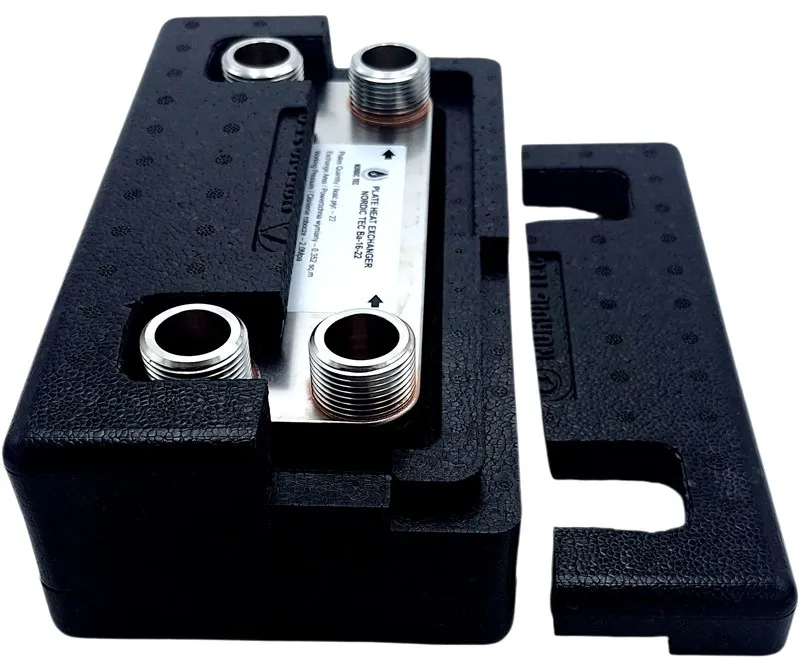

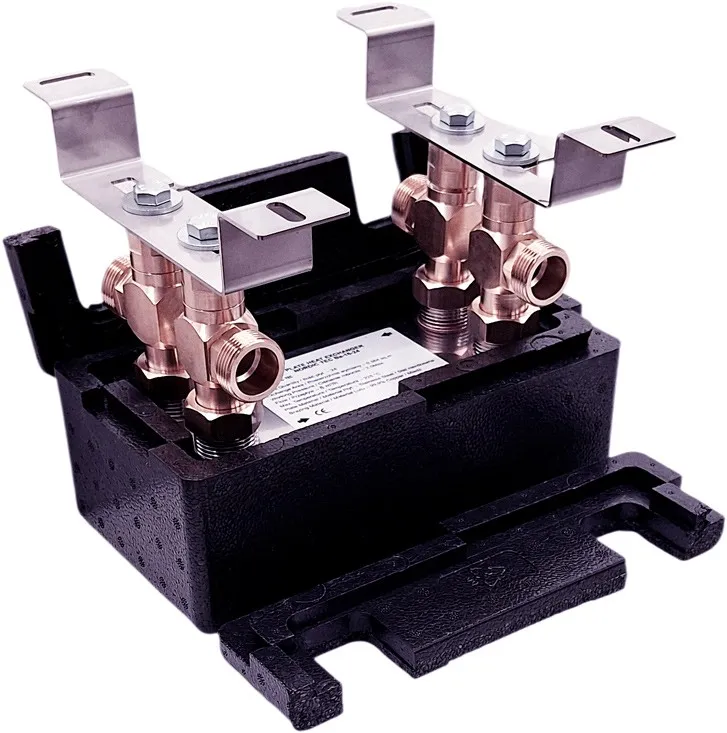

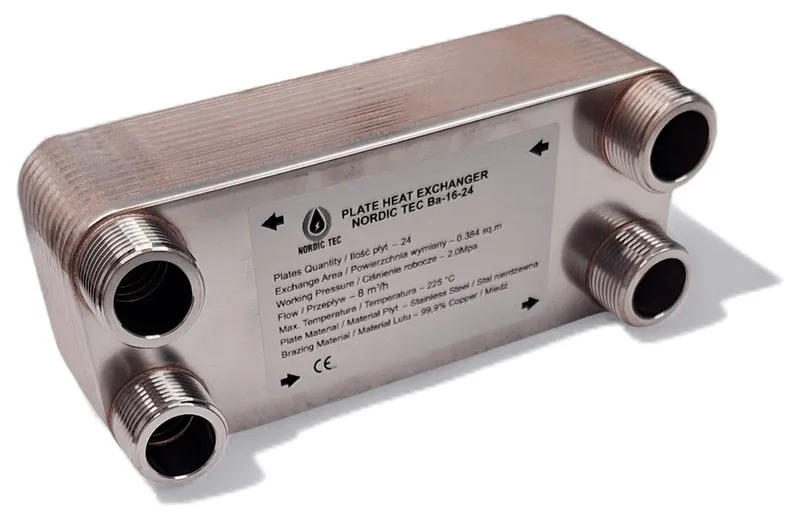

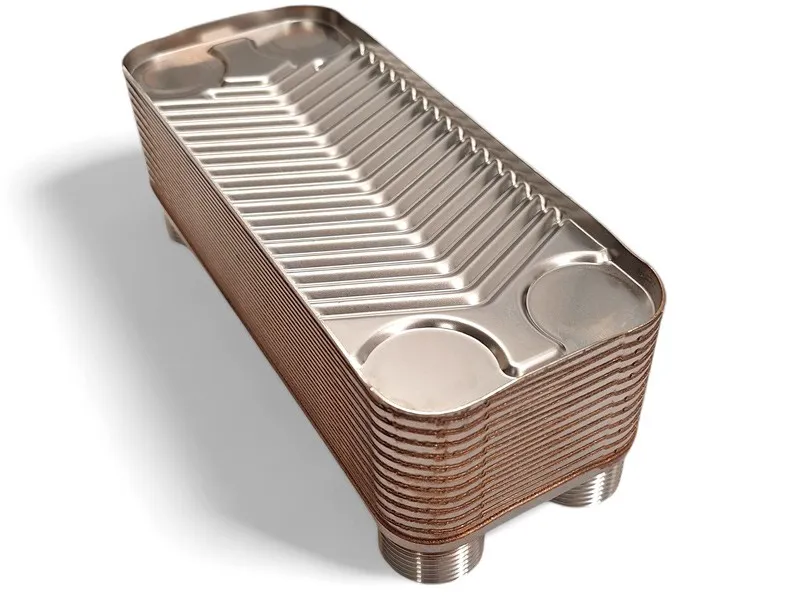

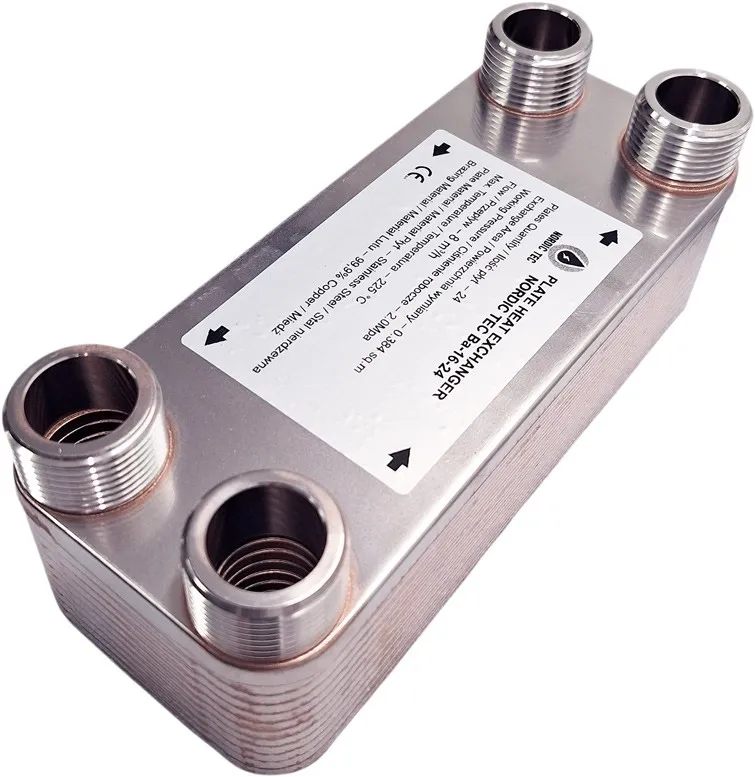

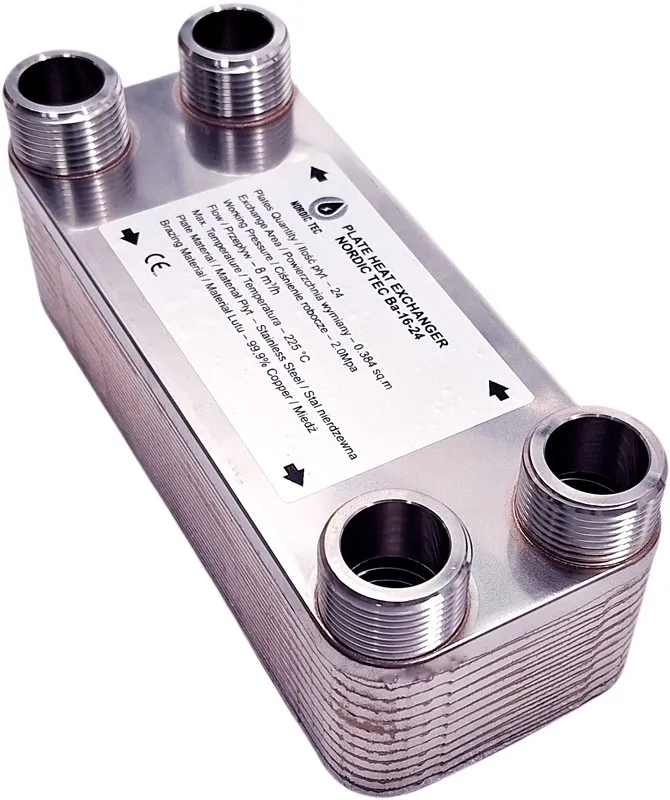

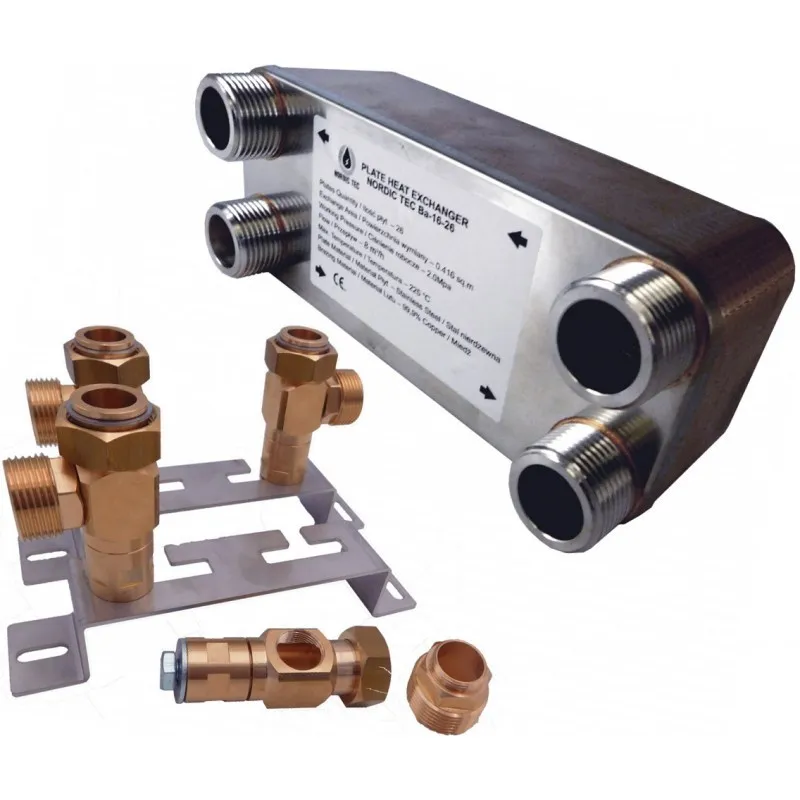

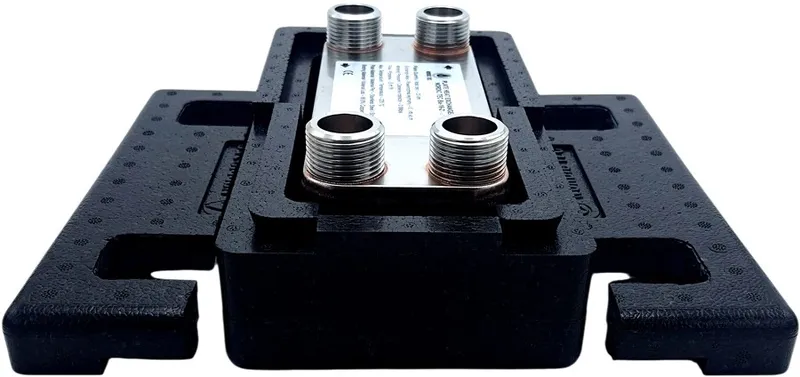

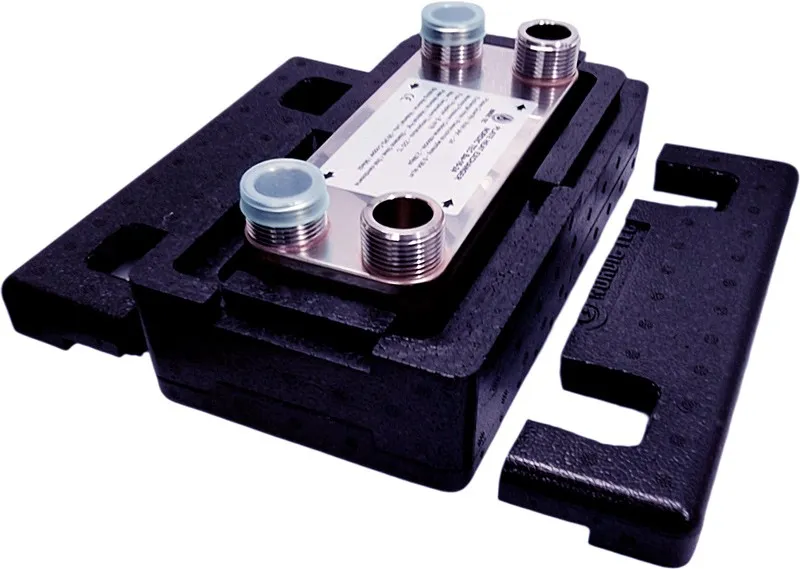

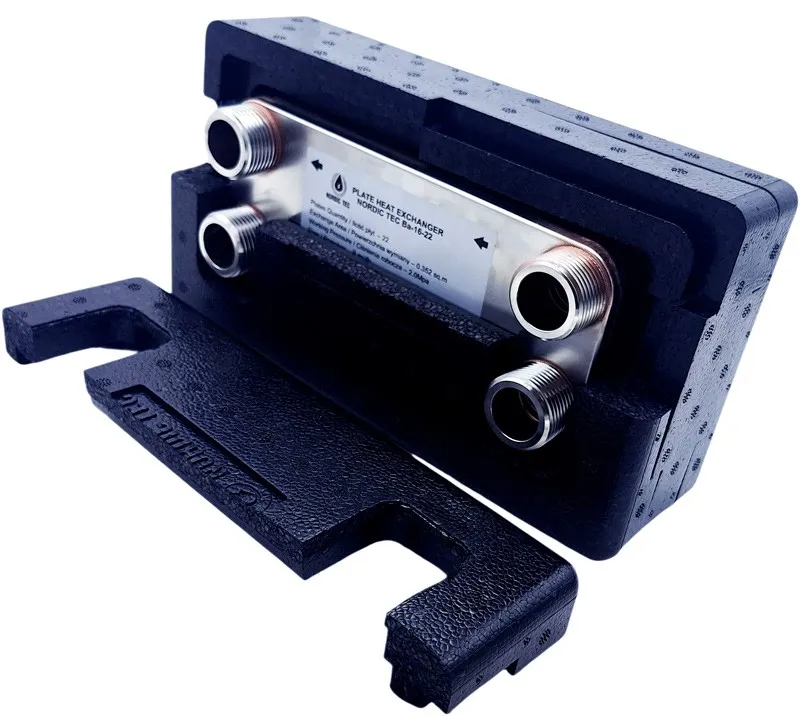

Wymiennik wykonano ze stali nierdzewnej 316L, a płyty połączono przez lutowanie miedzią 99,9% Cu. Konstrukcja obejmuje 24 płyty oraz cztery króćce przyłączeniowe 1", co odpowiada za przepływ i podłączenie obu stron instalacji.

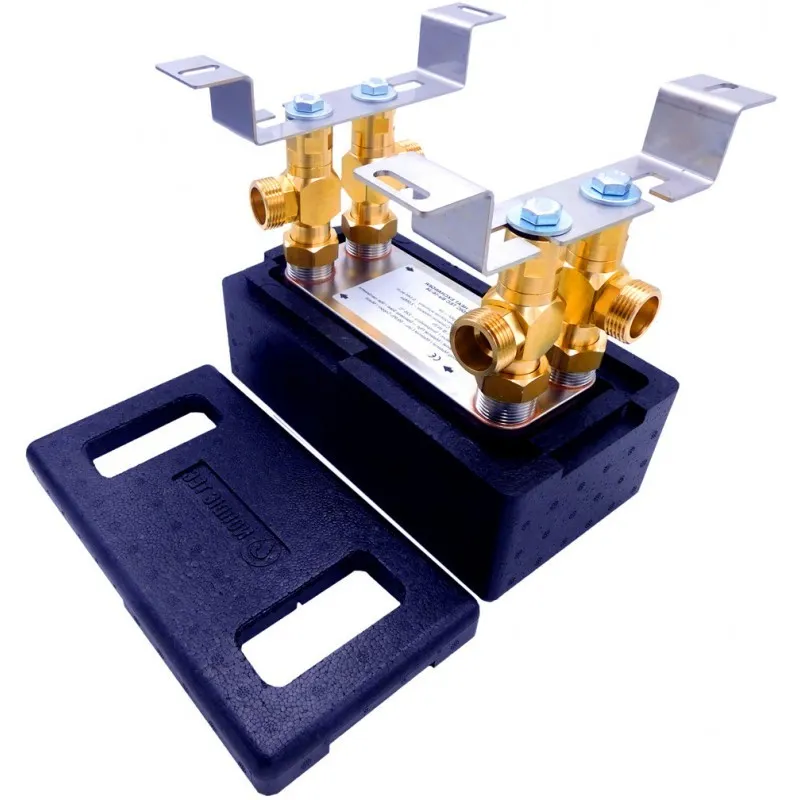

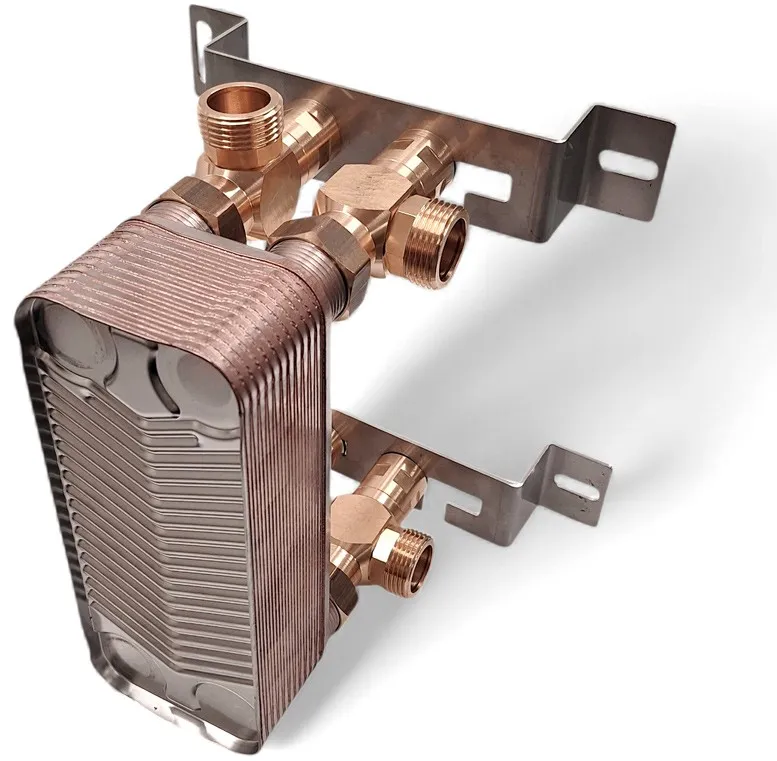

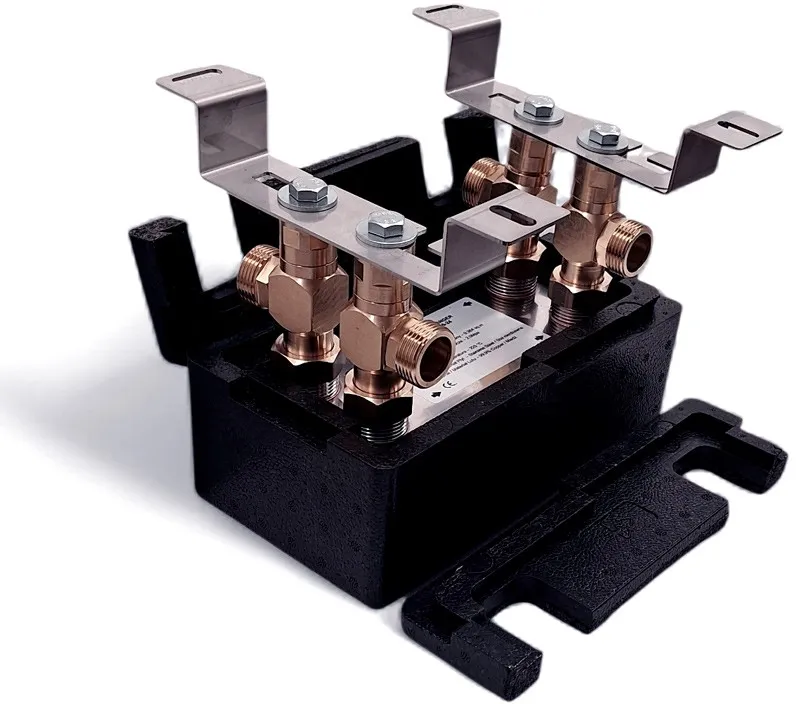

Schemat podłączenia i montaż w instalacji wymiennika Ba-16-24

Wytyczne montażowe

• podłącz oba obiegi do oddzielnych par króćców, z zachowaniem właściwego kierunku przepływu
• zastosuj filtry na wejściu każdej strony instalacji
• przewidź odpowietrzenie oraz zawory odcinające
• dobierz pompy obiegowe do wymaganego przepływu i oporów układu

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ CO
• kocioł ↔ CWU
• układ otwarty ↔ układ zamknięty

Jak dobrać wymiennik Ba-16-24 do instalacji?

Kluczowe parametry doboru

• moc źródła: 15 do 30 kW
• maksymalny przepływ: 8 m3/h
• średnica przyłączy: 1"
• ciśnienie robocze: 20 bar
• temperatura pracy: do +230°C

Dobór zależy od mocy źródła, różnicy temperatur, rodzaju medium i wymaganej separacji obiegów. Jeśli instalacja wymaga większej powierzchni wymiany lub niższych strat temperaturowych, zwykle warto rozważyć model z większą liczbą płyt albo większym przyłączem.

Najczęstsze pytania

Poniżej znajdziesz krótkie odpowiedzi na najważniejsze pytania zakupowe dotyczące działania, zastosowania i doboru tego modelu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Stosuje się go w instalacjach CO, CWU oraz tam, gdzie trzeba odseparować układ otwarty od zamkniętego. To rozwiązanie przydaje się także przy łączeniu źródeł i odbiorników o różnych parametrach pracy.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przechodzi przez płyty, ale czynniki nie mieszają się ze sobą. Taka konstrukcja pozwala uzyskać wysoką sprawność wymiany na niewielkiej powierzchni.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów lub różne warunki pracy po obu stronach instalacji. Dotyczy to modernizacji CO, układów CWU, pomp ciepła i ogrzewania podłogowego. To również dobry wybór przy łączeniu układu otwartego z zamkniętym.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła i parametrach przepływu. W tym modelu zakres mocy wynosi 15 do 30 kW, a maksymalny przepływ 8 m3/h, więc trzeba jeszcze uwzględnić różnicę temperatur, rodzaj medium i średnicę przyłączy 1". Przy większym zapotrzebowaniu warto rozważyć większą powierzchnię wymiany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami. Kluczowe jest dopasowanie mocy 15 do 30 kW, przepływu do 8 m3/h oraz przyłączy 1" do parametrów konkretnego układu. O zgodności decydują zawsze rzeczywiste warunki pracy instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
