Wymiennik ciepła Ba-16-50 32-55kW 1"

Ba-16-50 — najważniejsze informacje

Ba-16-50 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 32 kW, z przyłączami 1 cala i konstrukcją 50 płyt sprawdza się w instalacjach CO, CWU, ogrzewania podłogowego i przy rozdzieleniu układów grzewczych, gdy liczy się sprawna separacja obiegów.

• Moc grzewcza: 32 kW
• Liczba płyt: 50
• Przyłącza: 1 cala
• Zastosowanie: kotły CO, kominki, CWU, ogrzewanie podłogowe, separacja układów

To urządzenie do przekazywania ciepła pomiędzy dwoma obiegami roboczymi bez mieszania medium, przeznaczone do domowych i użytkowych instalacji grzewczych. Powierzchnia wymiany 0,800 m², przepływ do 8 m3/h i ciśnienie robocze do 20 bar ułatwiają dobór do typowych układów z wodą grzewczą.

Specyfikacja techniczna wymiennika Ba-16-50

Model	Ba-16-50
Moc grzewcza	32 kW - 55 kW
Liczba płyt	50
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,800 m²
Maks. przepływ	8 m³/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	+230°C
Materiał wykonania	Stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-16-50?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie odseparować instalacje o różnych parametrach pracy. Ten płytowy wymiennik ciepła pomaga utrzymać sprawną wymianę energii w systemach, gdzie trzeba rozdzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z inną częścią instalacji.

Typowe zastosowania

Model Ba-16-50 sprawdzi się przy kotłach CO, kominkach, przygotowaniu CWU, ogrzewaniu podłogowym oraz w wybranych układach grzewczych i chłodniczych. Może pracować tam, gdzie istotna jest separacja obiegów, stabilny przepływ i odporność na wysoką temperaturę pracy do +230°C.

Model Ba-16-50 ma 50 płyt, przyłącza 1 cala, powierzchnię wymiany 0,800 m² i maksymalny przepływ 8 m3/h. Konstrukcja została przygotowana do pracy przy ciśnieniu roboczym do 20 bar i temperaturze do +230°C, co daje szerokie możliwości zastosowania w instalacjach grzewczych.

Zasada działania i budowa wymiennika Ba-16-50

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Dzięki temu obiegi pozostają odseparowane, a wymiana ciepła zachodzi szybko i efektywnie przy zachowaniu wysokiej szczelności układu.

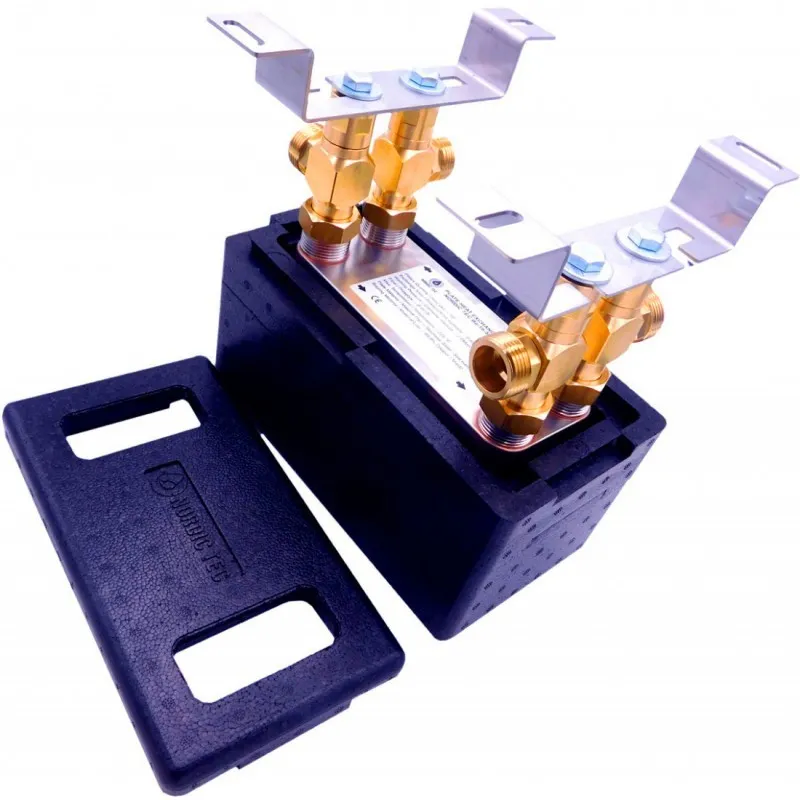

Z czego składa się urządzenie?

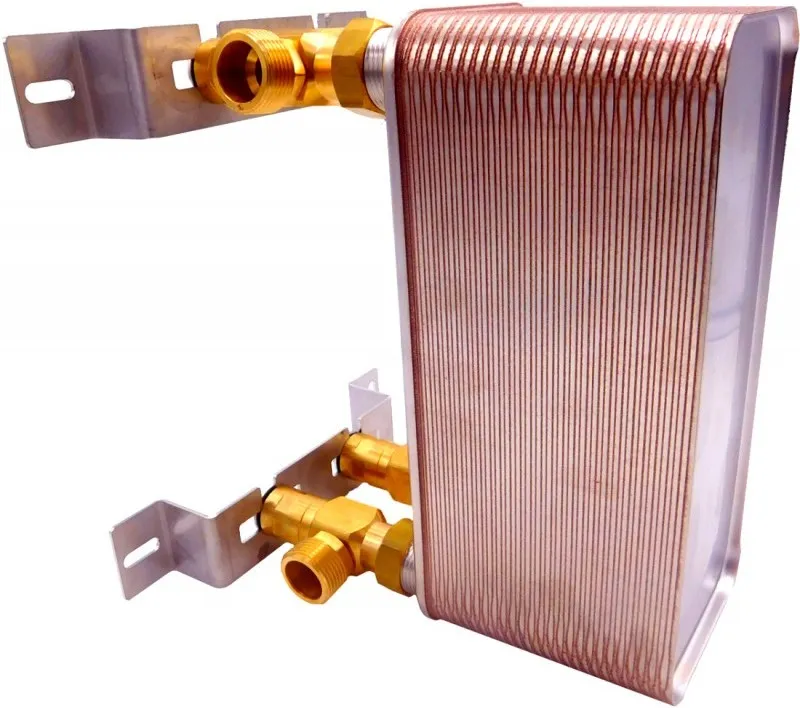

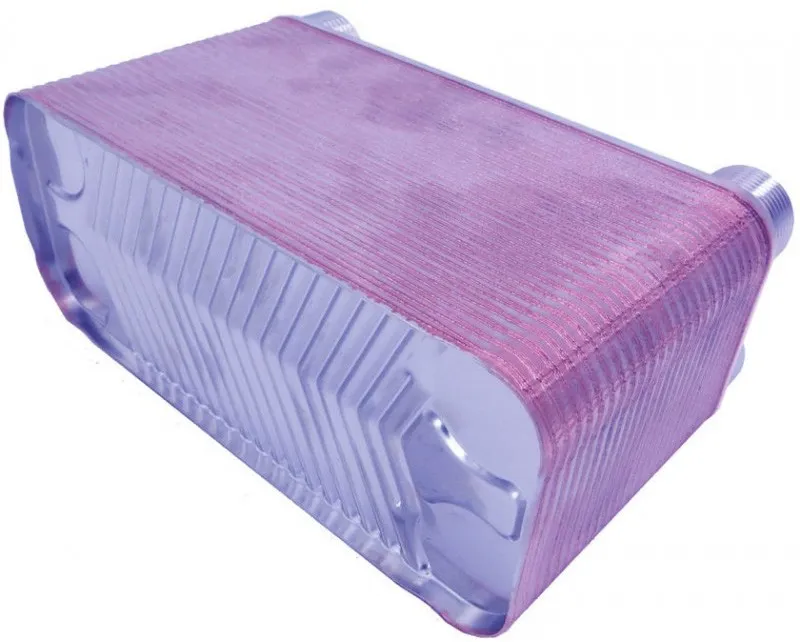

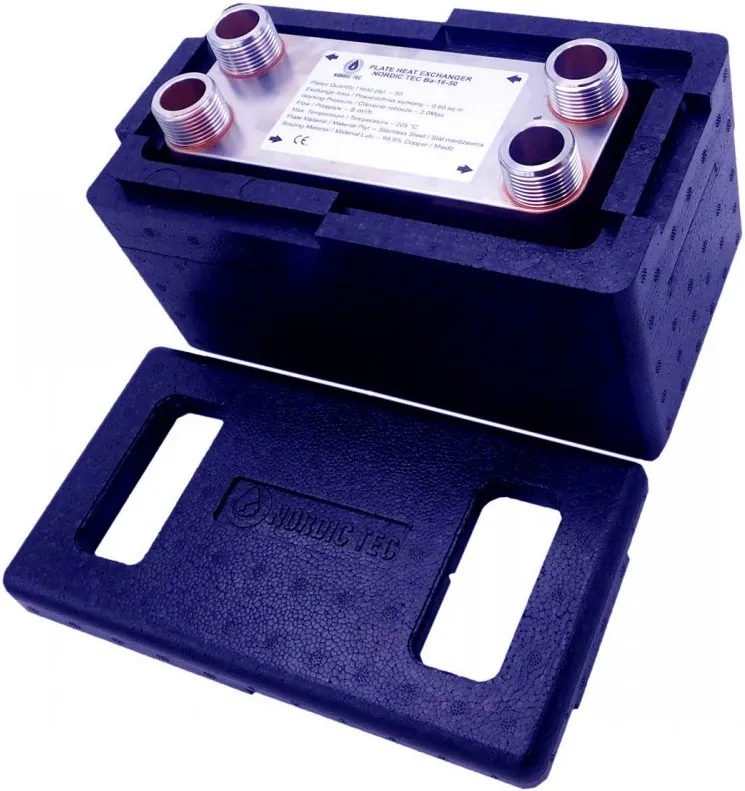

Wymiennik wykonano ze stali nierdzewnej 316L i połączono lutowaniem miedzią 99,9% Cu. Konstrukcja obejmuje pakiet 50 płyt oraz 4 króćce przyłączeniowe 1", które umożliwiają wpięcie urządzenia w dwa niezależne obiegi.

Schemat podłączenia i montaż w instalacji wymiennika Ba-16-50

Wytyczne montażowe

• Podłącz dwa obiegi do osobnych par króćców, zachowując czytelny podział strony źródła i strony odbioru ciepła.
• Przewidź filtrację medium, odpowietrzenie oraz zawory odcinające po obu stronach wymiennika.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów całej instalacji.

Przykłady konfiguracji CO i CWU

• rozdzielenie układu otwartego od zamkniętego,
• kocioł lub kominek ↔ instalacja CO,
• źródło ciepła ↔ obieg ogrzewania podłogowego,
• układ grzewczy ↔ przygotowanie CWU.

Jak dobrać wymiennik Ba-16-50 do instalacji?

Kluczowe parametry doboru

• moc źródła ciepła: 32 kW,
• liczba płyt: 50,
• przepływ maksymalny: 8 m3/h,
• średnica przyłączy: 1 cala,
• dopuszczalne ciśnienie robocze: 20 bar,
• maksymalna temperatura pracy: +230°C.

Dobór zależy także od różnicy temperatur, rodzaju medium i tego, czy instalacja wymaga separacji obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy układ potrzebuje wyższej mocy, większej powierzchni wymiany albo niższych oporów przepływu. Jeśli instalacja pracuje z większym obciążeniem cieplnym lub wymaga zapasu wydajności, dobór warto skonsultować technicznie przed zakupem.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej. Odpowiedzi są krótkie i skupione na parametrach istotnych przy zakupie oraz montażu w instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. To rozwiązanie stosuje się w CO, CWU, ogrzewaniu podłogowym oraz tam, gdzie trzeba odseparować układ otwarty od zamkniętego. Pomaga połączyć różne części instalacji przy zachowaniu niezależności obiegów.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez ich mieszania. Taka budowa zapewnia sprawną i kompaktową wymianę ciepła.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów lub współpracy elementów o różnych parametrach pracy. Dotyczy to między innymi kotłów, kominków, CWU, podłogówki i modernizowanych systemów grzewczych. To praktyczny wybór także przy rozdzieleniu układu otwartego i zamkniętego.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i warunkach pracy instalacji. W tym modelu kluczowe są parametry 32 kW, przepływ do 8 m3/h i przyłącza 1 cala, ale znaczenie mają też różnica temperatur oraz wymagany zapas wydajności. Jeśli układ pracuje blisko granicznych obciążeń, lepiej uwzględnić większą powierzchnię wymiany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w jego możliwościach. Trzeba potwierdzić zgodność mocy, przepływu, temperatur zasilania i sposobu podłączenia z projektem instalacji. W przypadku podłogówki i źródeł niskotemperaturowych najważniejszy jest poprawny dobór hydrauliczny.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
