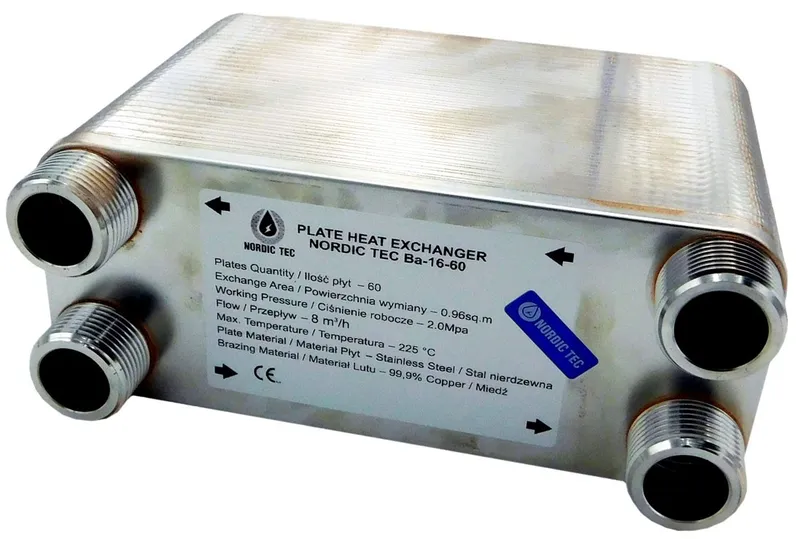

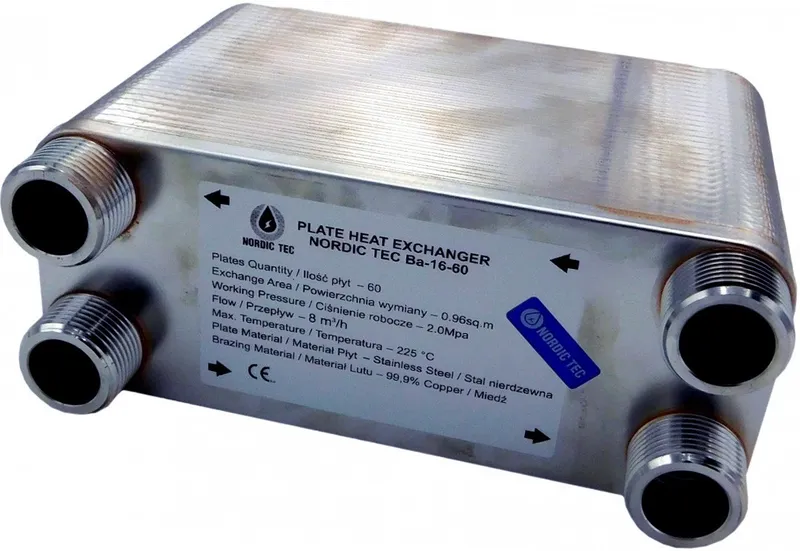

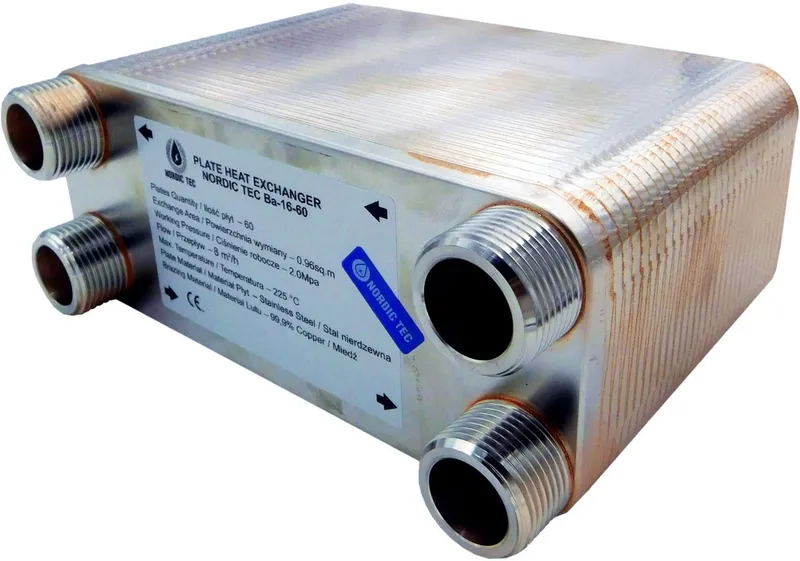

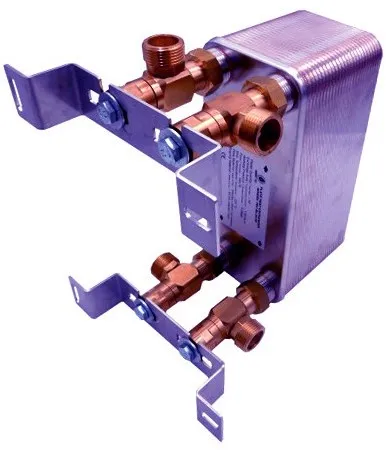

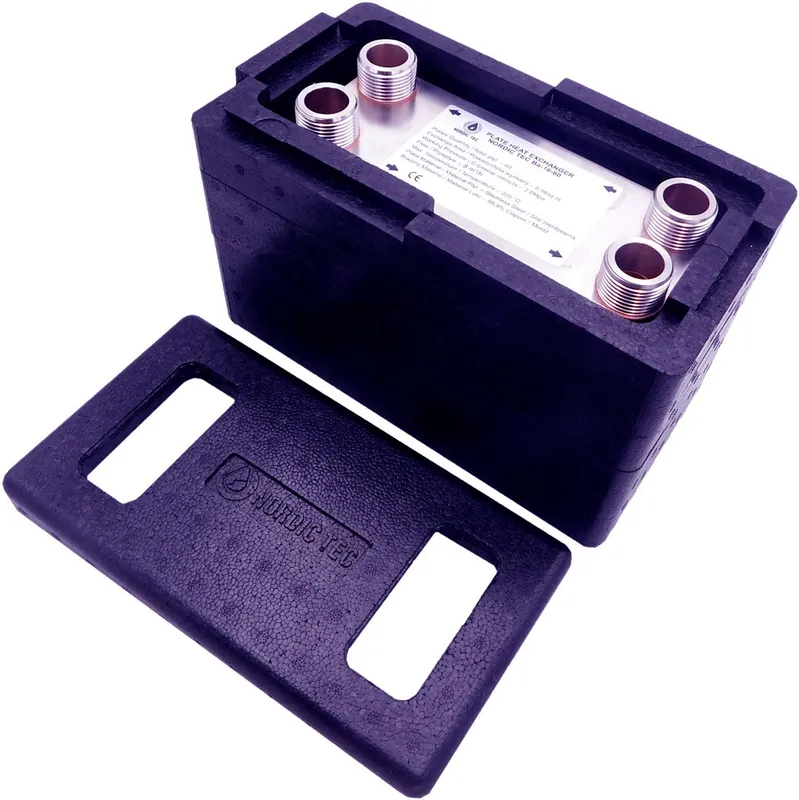

Wymiennik ciepła Ba-16-60 32-65kW 1"

Ba-16-60 — najważniejsze informacje

Ba-16-60 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 32 do 65 kW. Model z przyłączami 1" i konstrukcją 60 płyt sprawdza się w instalacjach CO, CWU, pomp ciepła oraz tam, gdzie trzeba odseparować układ otwarty od zamkniętego i utrzymać wysoką sprawność wymiany.

• Moc grzewcza: 32 do 65 kW
• Liczba płyt: 60
• Przyłącza: 1" / DN 25
• Zastosowanie: separacja obiegów w instalacjach CO, CWU, z pompą ciepła i ogrzewaniem podłogowym

To urządzenie dla użytkowników, którzy chcą skutecznie przekazywać ciepło między obiegami przy zachowaniu ich pełnego rozdzielenia. Model oferuje przepływ do 8 m3/h, ciśnienie robocze do 20 bar i temperaturę pracy do +230°C.

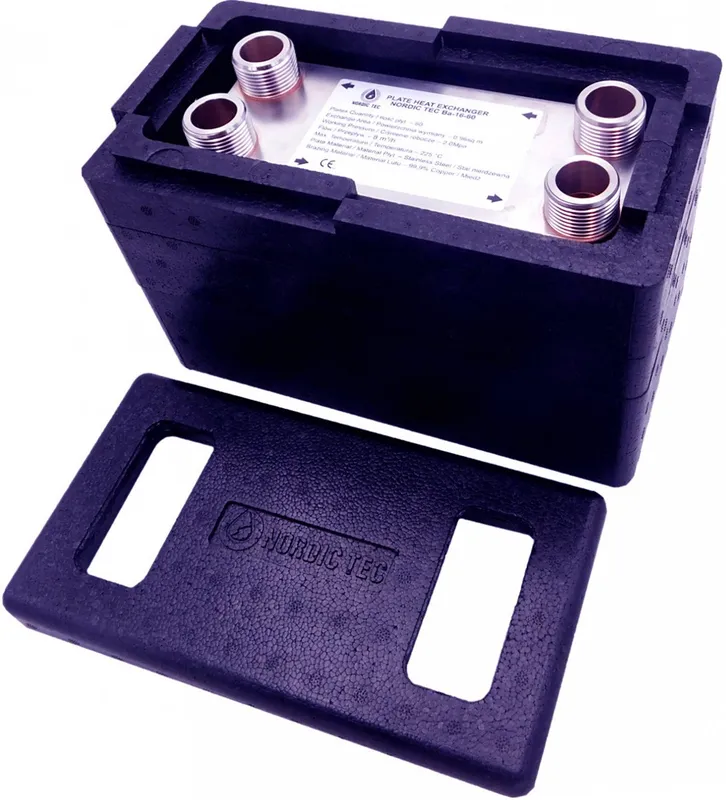

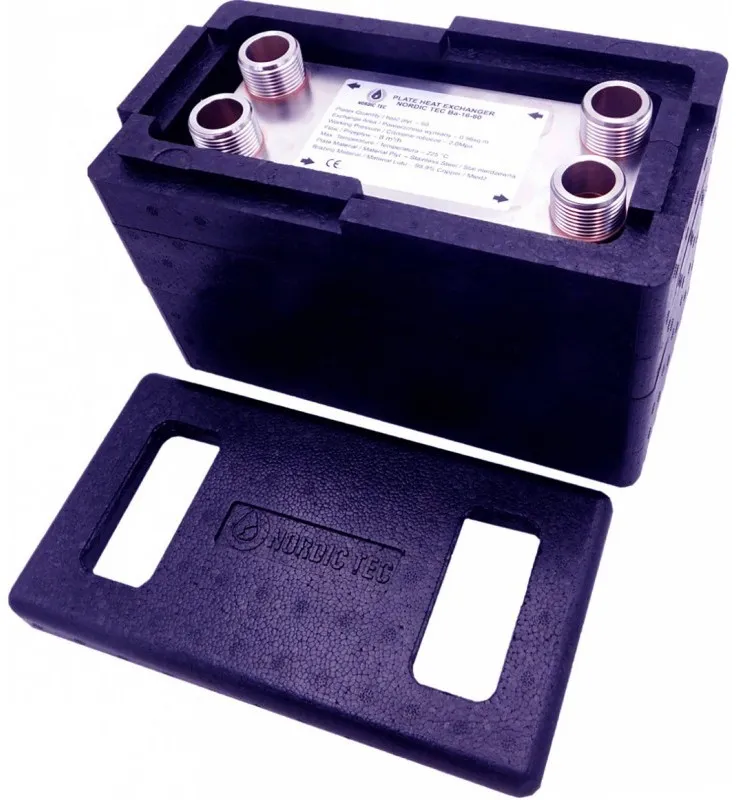

Specyfikacja techniczna wymiennika Ba-16-60

Model	Ba-16-60
Moc grzewcza	32 do 65 kW
Liczba płyt	60
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,960 m²
Maks. przepływ	8 m³/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	+230°C
Długość	220 mm
Szerokość	90 mm
Grubość	144 mm
Rozstaw przyłączy C	180 mm
Rozstaw przyłączy D	52 mm
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-16-60?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielać różne części instalacji i kontrolować parametry pracy. Ten płytowy wymiennik ciepła pomaga zachować sprawność układu, a jednocześnie ułatwia integrację źródeł ciepła z odbiornikami o innych wymaganiach temperaturowych i hydraulicznych.

Typowe zastosowania

Model sprawdzi się w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych. Jest dobrym wyborem tam, gdzie trzeba oddzielić układ otwarty od zamkniętego albo połączyć obiegi pracujące pod innym ciśnieniem lub temperaturą.

Model Ba-16-60 to 60-płytowy wymiennik do pracy w wymagających instalacjach grzewczych. Oferuje moc 32 do 65 kW, przyłącza 1 cala / DN 25, przepływ do 8 m3/h, ciśnienie robocze 20 bar i maksymalną temperaturę pracy +230°C.

Zasada działania i budowa wymiennika Ba-16-60

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Taki układ zapewnia efektywną wymianę ciepła i jednocześnie utrzymuje separację hydrauliczną oraz medium po każdej stronie instalacji.

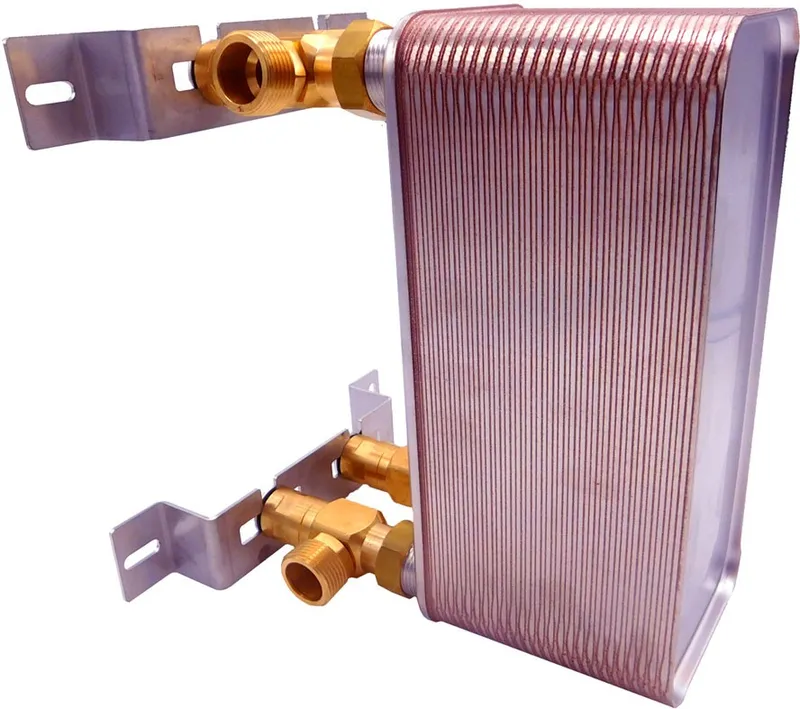

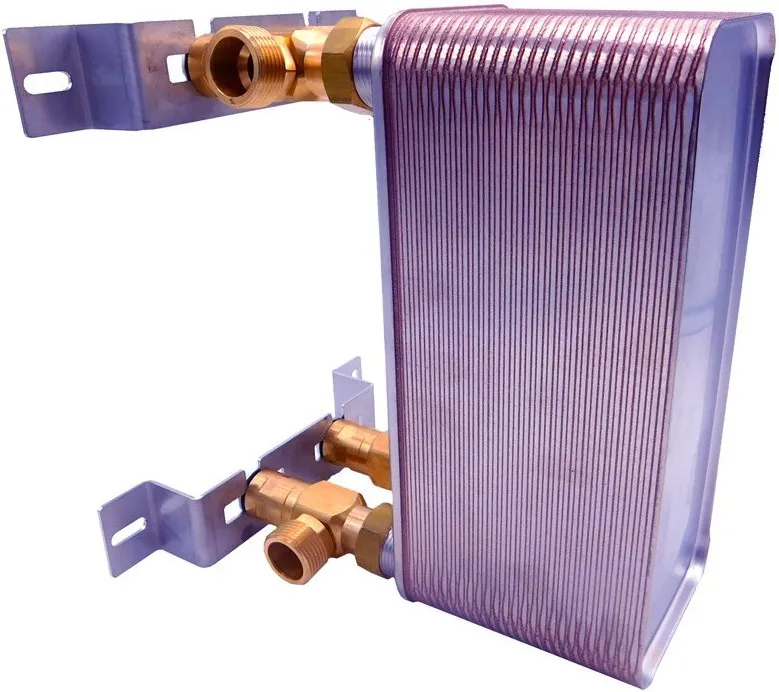

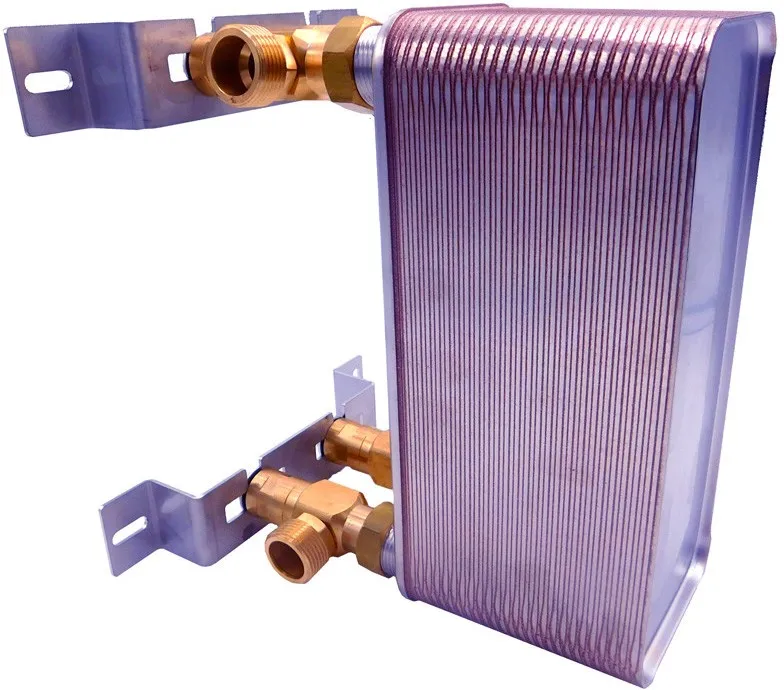

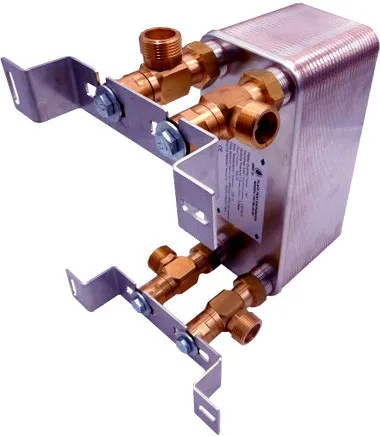

Z czego składa się urządzenie?

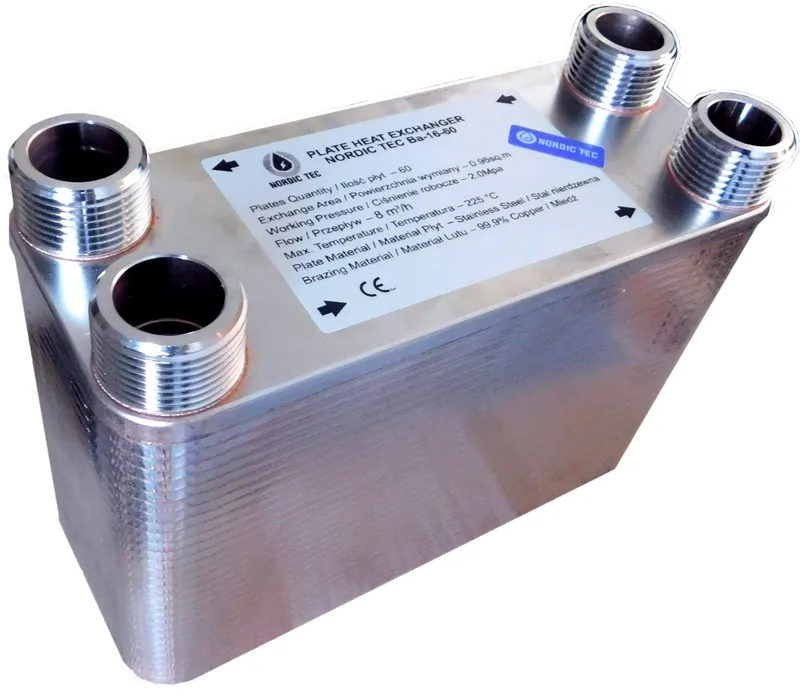

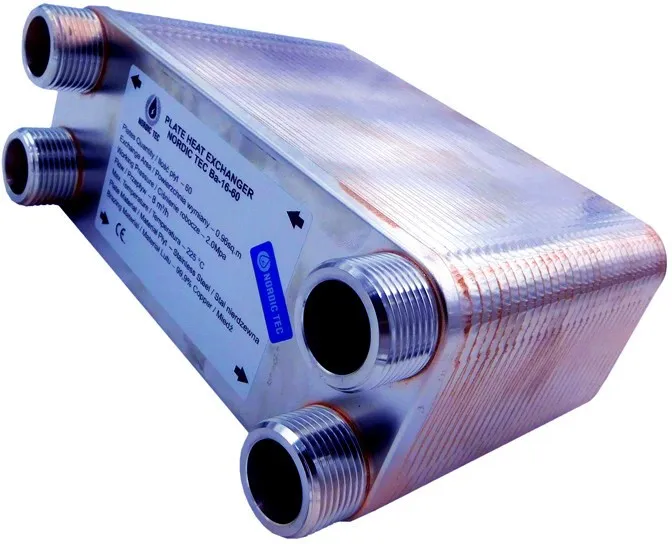

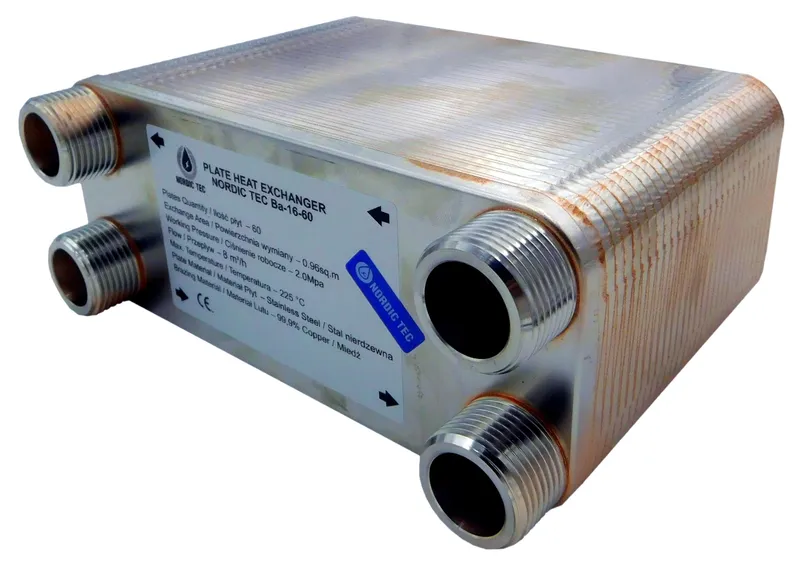

Konstrukcja opiera się na 60 płytach ze stali nierdzewnej 316L, lutowanych miedzią 99,9% Cu. Uzupełnieniem są króćce przyłączeniowe 4x 1", a powierzchnia wymiany ciepła wynosi 0,960 m².

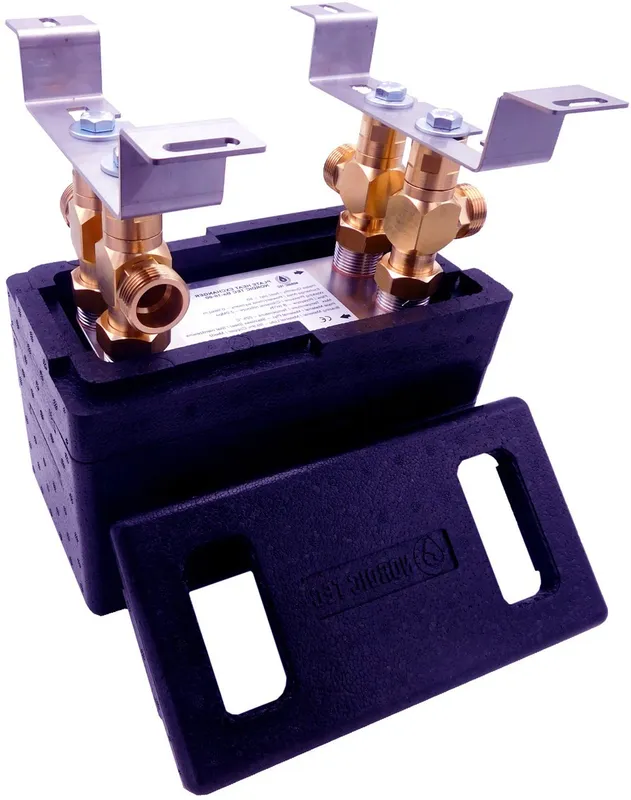

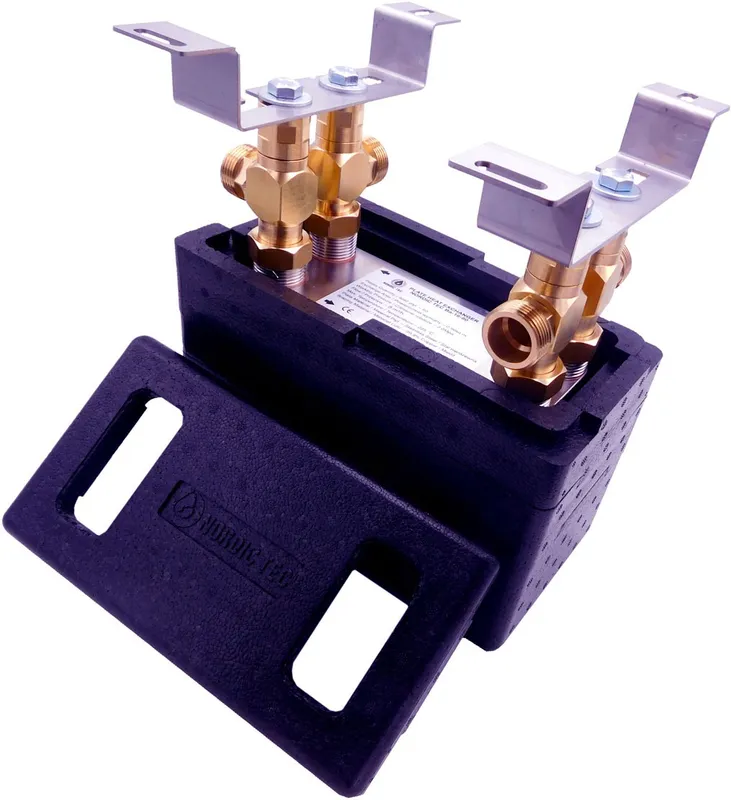

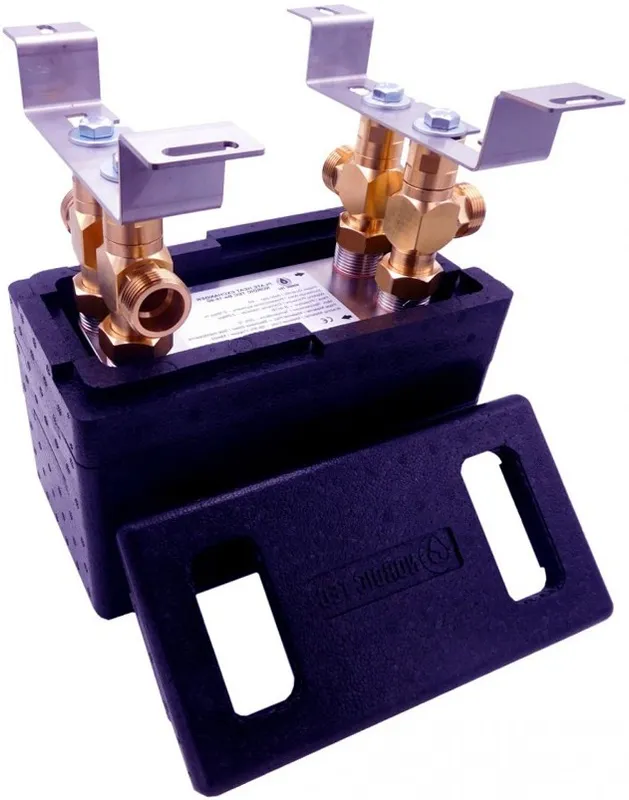

Schemat podłączenia i montaż w instalacji wymiennika Ba-16-60

Wytyczne montażowe

• Podłącz oba obiegi zgodnie z kierunkiem przepływu, aby uzyskać stabilną wymianę ciepła.
• Przed wymiennikiem warto zastosować filtrację, by ograniczyć ryzyko zanieczyszczenia kanałów przepływowych.
• Dobierz zawory odcinające, odpowietrzenie i pompy obiegowe do parametrów instalacji.
• Uwzględnij dostęp serwisowy, ponieważ okresowe czyszczenie ułatwia utrzymanie sprawności.

Przykłady konfiguracji CO i CWU

Model można stosować w układach pompa ciepła ↔ CO, kocioł ↔ CWU oraz przy rozdzieleniu układu otwartego od zamkniętego. Przyłącza 1" ułatwiają włączenie urządzenia do instalacji o większym przepływie.

Jak dobrać wymiennik Ba-16-60 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od wymaganej mocy źródła: 32 do 65 kW.
• Sprawdź przepływ po obu stronach układu: maksymalnie 8 m3/h.
• Zweryfikuj średnicę przyłączy: 1" / DN 25.
• Uwzględnij ciśnienie robocze, temperaturę pracy i potrzebę separacji obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większego przepływu albo mniejszych strat po stronie hydraulicznej. Przy niskich różnicach temperatur lub rozbudowanych układach liczba płyt ma bezpośredni wpływ na skuteczność wymiany.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą działania, zastosowania, doboru i współpracy z nowoczesnymi źródłami ciepła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją CO, CWU czy ogrzewaniem podłogowym. To rozwiązanie poprawia bezpieczeństwo i elastyczność projektową instalacji.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez ich mieszania. W tym modelu płyty są wykonane ze stali nierdzewnej 316L i lutowane miedzią.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba rozdzielić obiegi o różnych parametrach pracy. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, przygotowania CWU oraz układów z ogrzewaniem podłogowym. Jest też przydatny przy różnych wymaganiach ciśnieniowych po obu stronach układu.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie, różnicy temperatur i średnicy przyłączy. W tym modelu zakres mocy wynosi 32 do 65 kW, a maksymalny przepływ 8 m3/h. Trzeba też sprawdzić wymagane ciśnienie robocze i warunki pracy całej instalacji.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Kluczowe są moc, przepływ, temperatura zasilania oraz przyłącza 1" / DN 25. Przed zakupem warto potwierdzić zgodność z konkretnym układem hydraulicznym.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
