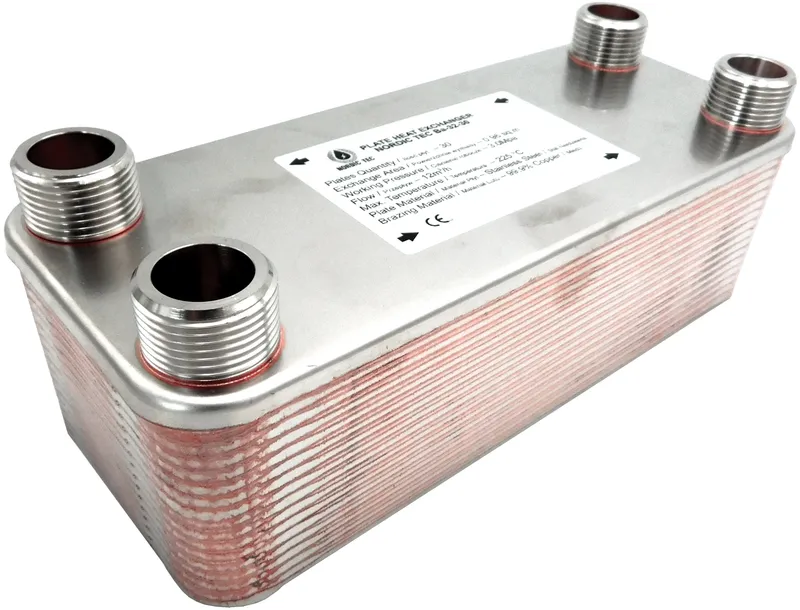

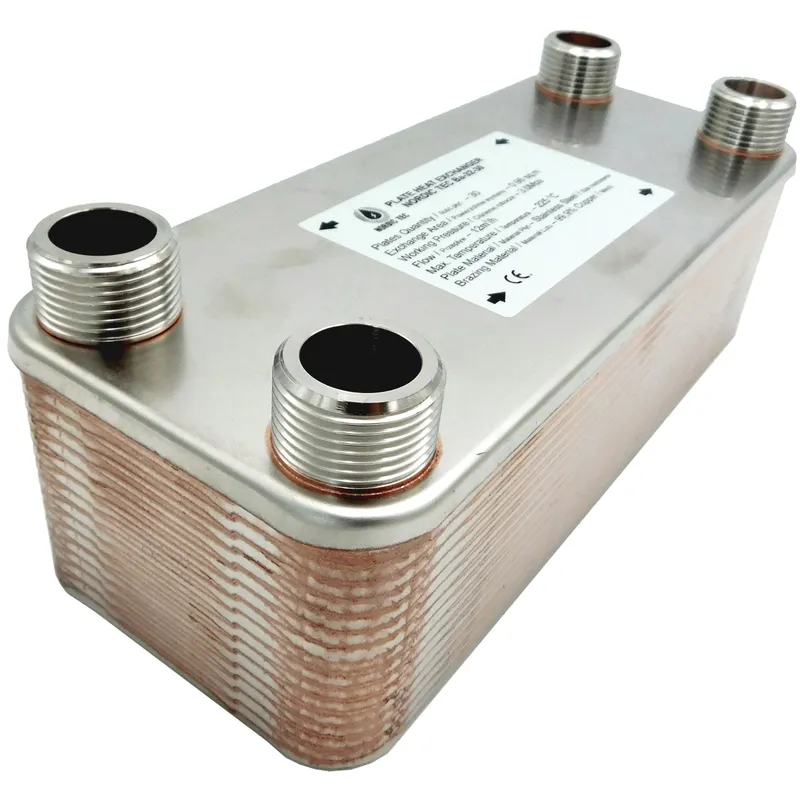

Wymiennik ciepła Ba-27-30 5/4" 30-65kW

Ba-27-30 — najważniejsze informacje

Ba-27-30 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 30 do 65 kW. Model z przyłączami 5/4", konstrukcją 30 płyt i powierzchnią wymiany 0,810 m² sprawdza się w układach grzewczych oraz chłodniczych, gdy liczy się wysoki przepływ i skuteczna separacja obiegów.

• Moc grzewcza: 30 do 65 kW
• Liczba płyt: 30
• Przyłącza: 5/4"
• Zastosowanie: ogrzewanie i chłodzenie, także układy o większym przepływie

To rozwiązanie dla instalacji, w których standardowe króćce bywają niewystarczające. Dzięki większym przyłączom model dobrze współpracuje z układami wymagającymi sprawnego przepływu medium i stabilnej wymiany ciepła.

Specyfikacja techniczna wymiennika Ba-27-30

Model	Ba-27-30
Moc grzewcza	30 do 65 kW
Liczba płyt	30
Przyłącza	5/4"
Powierzchnia wymiany ciepła	0,810 m²
Materiał	Stal kwasoodporna S316L
Materiał lutu	Miedź
Maks. ciśnienie robocze	poniżej 30 bar
Ciśnienie próby	45-60 bar
Maks. temperatura pracy	do +230°C
Maks. przepływ	do 12 000 l/h

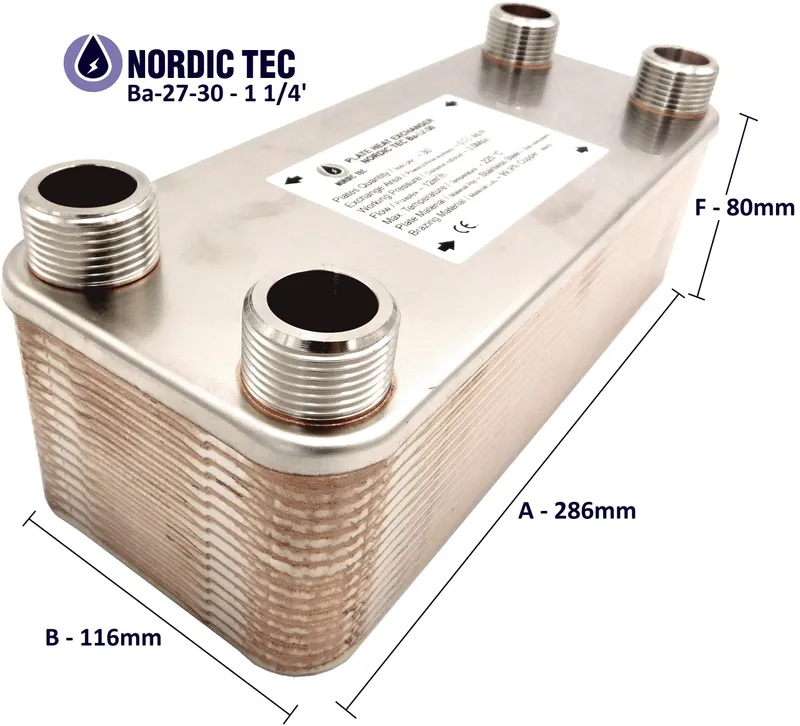

Długość	286 mm
Szerokość	116 mm
Grubość	80 mm
Rozstaw przyłączy C	234 mm
Rozstaw przyłączy D	63 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-30?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielać różne części instalacji. Ten płytowy wymiennik ciepła można stosować w CO, CWU, ogrzewaniu podłogowym, układach z pompą ciepła oraz tam, gdzie trzeba odseparować układ otwarty od zamkniętego.

Korzyści w praktyce

Duże przyłącza 5/4" ułatwiają pracę w instalacjach o wyższym przepływie. Model nadaje się zarówno do klasycznych zastosowań grzewczych, jak i do pracy w chłodnictwie.

Typowe zastosowania

Sprawdza się przy obsłudze kotłów grzewczych, modernizacji starszych instalacji oraz jako chłodnica oleju lub innego medium w zastosowaniach przemysłowych.

Najważniejsze parametry tego modelu potwierdzają jego zastosowanie w instalacjach wymagających dobrego przepływu i stabilnej pracy. Kluczowe znaczenie mają tu zakres mocy 30 do 65 kW, 30 płyt, przyłącza 5/4" oraz powierzchnia wymiany 0,810 m².

Zasada działania i budowa wymiennika Ba-27-30

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i przekazują sobie energię przez ich powierzchnię. Obiegi nie mieszają się, a wymiana ciepła zachodzi przez materiał płyty, co pozwala skutecznie oddzielić hydraulicznie dwie części instalacji.

Z czego składa się urządzenie?

Konstrukcja wykorzystuje płyty ze stali kwasoodpornej S316L, połączone lutem miedzianym. Całość uzupełniają króćce przyłączeniowe 5/4", które wspierają pracę przy nominalnym przepływie do 12 000 l/h.

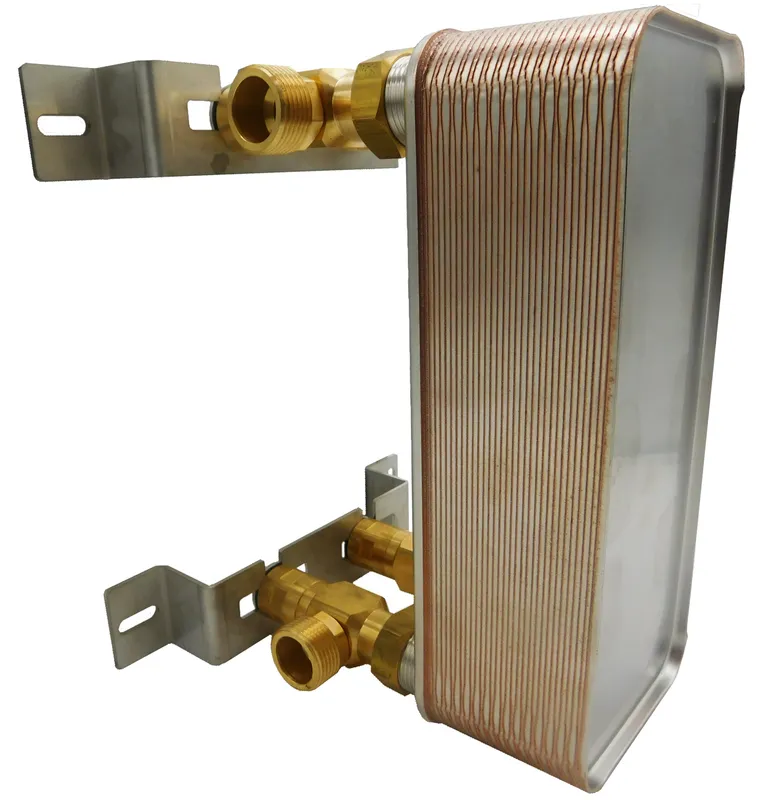

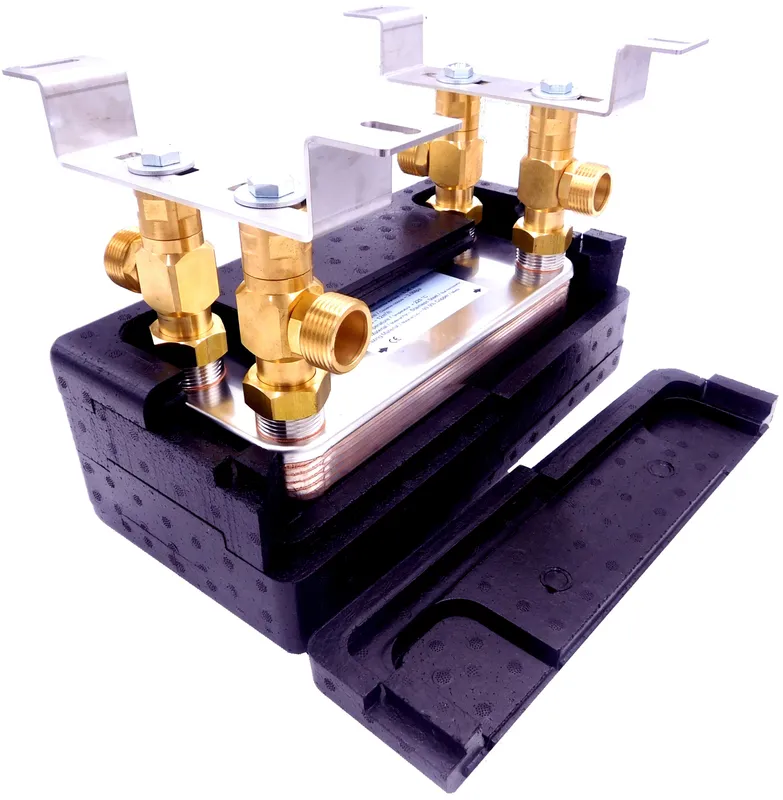

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-30

Wytyczne montażowe

• Podłącz dwa obiegi po przeciwnych stronach wymiennika, zachowując logiczny rozdział źródła i odbioru ciepła.
• Uwzględnij filtrację medium, zawory odcinające oraz odpowietrzenie instalacji.
• Dobierz pompę obiegową do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ CO
• kocioł ↔ CWU
• układ otwarty ↔ układ zamknięty
• instalacja grzewcza ↔ obieg chłodniczy

Jak dobrać wymiennik Ba-27-30 do instalacji?

Kluczowe parametry doboru

• moc źródła: 30 do 65 kW
• liczba płyt: 30
• powierzchnia wymiany: 0,810 m²
• przepływ nominalny: do 12 000 l/h
• przyłącza: 5/4"
• rodzaj medium oraz wymagana separacja obiegów

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większej powierzchni wymiany lub jeszcze lepszego przenoszenia ciepła przy danych temperaturach pracy. Jeśli nie masz pewności co do doboru, warto skonsultować parametry całego układu.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zwykle działania, zastosowania i doboru modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy Ba-27-30 będzie właściwym wyborem do Twojego układu grzewczego lub chłodniczego.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu może rozdzielać układ otwarty od zamkniętego albo łączyć źródło ciepła z instalacją CO, CWU czy ogrzewaniem podłogowym. To praktyczne rozwiązanie tam, gdzie potrzebna jest separacja hydrauliczna.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa media. Jedno medium oddaje ciepło, a drugie je odbiera, ale obiegi pozostają od siebie odseparowane. W tym modelu zastosowano płyty ze stali kwasoodpornej S316L i lut miedziany.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować dwa obiegi o różnych parametrach pracy. Dotyczy to instalacji grzewczych, chłodniczych, układów z pompą ciepła, podłogówki oraz modernizowanych systemów. Szczególnie przydaje się także tam, gdzie duże znaczenie ma przepływ.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, wymaganym przepływie, temperaturach pracy i średnicy przyłączy. W tym modelu zakres mocy wynosi 30 do 65 kW, a przepływ nominalny do 12 000 l/h. Trzeba też uwzględnić rodzaj medium i potrzebę separacji układów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z możliwościami wymiennika. Należy porównać moc, przepływ, temperatury zasilania oraz przyłącza 5/4". To samo dotyczy układów CO i obiegów niskotemperaturowych.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
