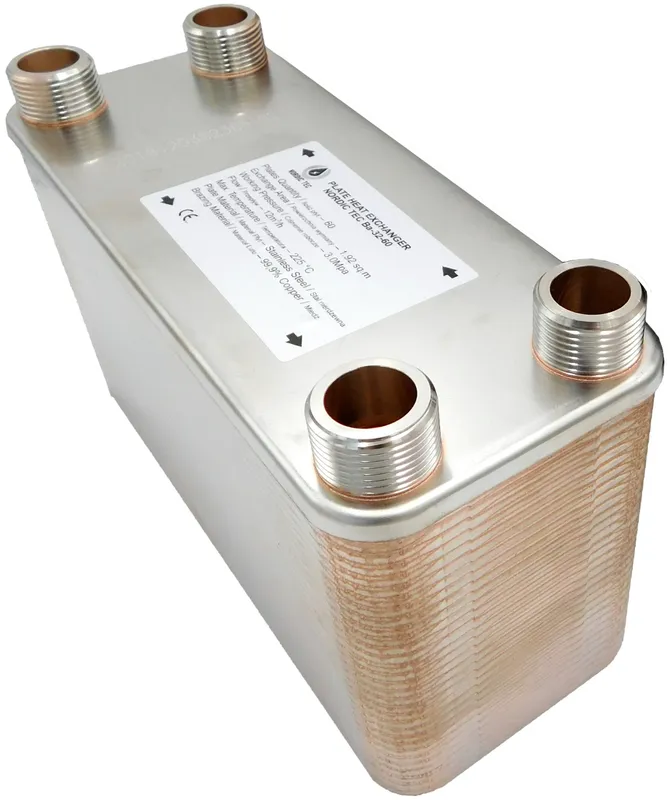

Wymiennik ciepła Ba-27-50 5/4" 50-110kW

Ba-27-50 — najważniejsze informacje

Ba-27-50 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 50 do 110 kW. Model z 50 płytami, przyłączami 5/4" i powierzchnią wymiany 1,35 m² sprawdza się w układach CO, z pompą ciepła oraz tam, gdzie ważne jest ograniczenie oporów przepływu.

• Moc grzewcza: 50 do 110 kW
• Liczba płyt: 50
• Przyłącza: 5/4" / DN 32
• Zastosowanie: CO, pompy ciepła, układy grzejnikowe i mieszane

To wymiennik do separacji obiegów i skutecznego przekazywania ciepła tam, gdzie liczy się odpowiednia wydajność oraz niski opór hydrauliczny. Dzięki większym króćcom dobrze pasuje do instalacji z wyższym przepływem lub medium o większej lepkości.

Specyfikacja techniczna wymiennika Ba-27-50

Model	Ba-27-50
Moc grzewcza	50 do 110 kW
Liczba płyt	50
Przyłącza	5/4"
Przyłącza - DN	DN 32
Powierzchnia wymiany ciepła	1,35 m²
Maks. przepływ	12m³/h
Ciśnienie dopuszczone	30 bar
Ciśnienie testowe	45-60 bar

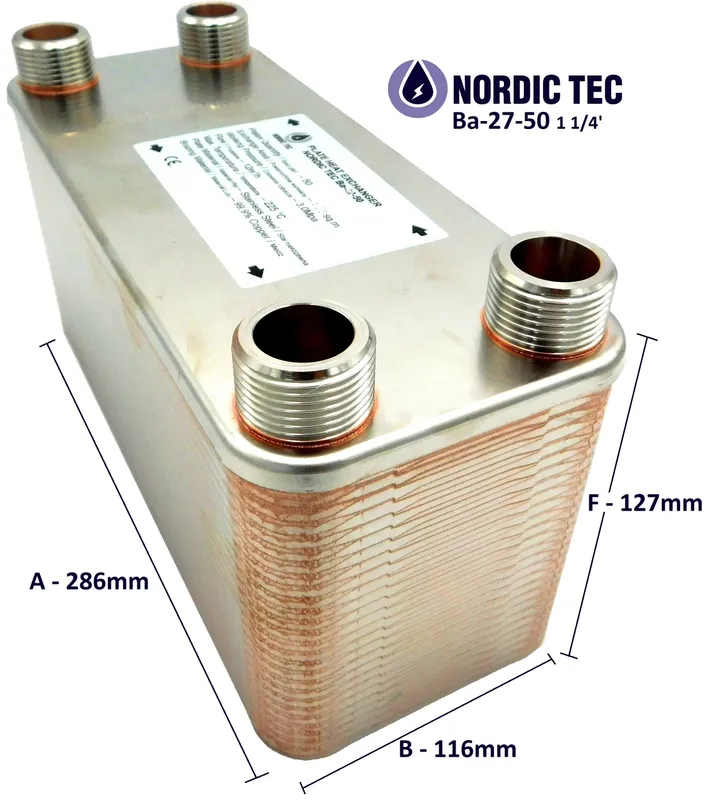

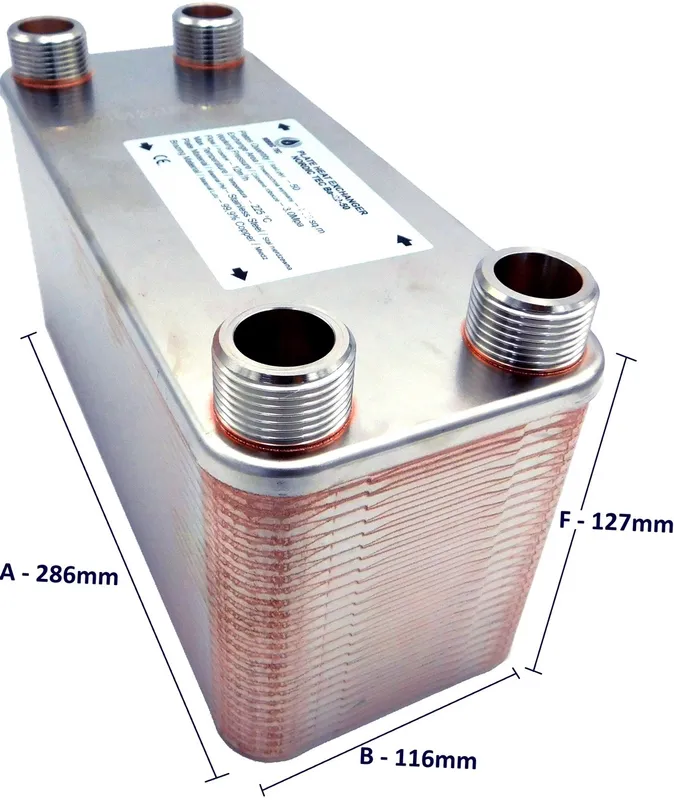

Wymiary	286 × 116 × 127 mm
Rozstaw przyłączy	234 mm / 63 mm
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-50?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego ułatwia bezpieczne rozdzielenie części instalacji o różnych parametrach pracy. Ten płytowy wymiennik ciepła znajduje zastosowanie w CO, przy przygotowaniu CWU, we współpracy z pompą ciepła, ogrzewaniem podłogowym oraz w układach grzewczych i chłodniczych.

Korzyści w praktyce

Model pomaga odseparować układ otwarty od zamkniętego, ograniczyć wpływ zanieczyszczeń między obiegami i utrzymać sprawną wymianę energii.

Typowe zastosowania

Najczęściej sprawdza się z pompami ciepła w instalacjach grzejnikowych lub mieszanych, a także przy tradycyjnych źródłach ciepła w systemach CO.

Model Ba-27-50 to wymiennik o parametrach dobranych do instalacji wymagających większego przepływu i stabilnej pracy. Kluczowe dane to moc 50 do 110 kW, przyłącza 5/4", powierzchnia wymiany 1,35 m² oraz przepływ nominalny 12m3/h.

Zasada działania i budowa wymiennika Ba-27-50

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Taki układ pozwala skutecznie przekazywać ciepło przy zachowaniu separacji hydraulicznej i medium roboczego.

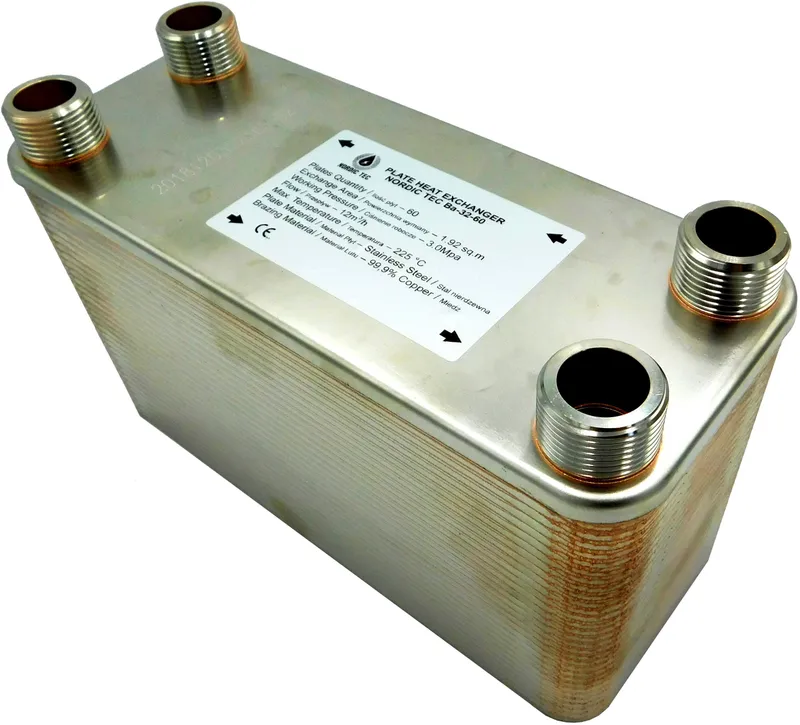

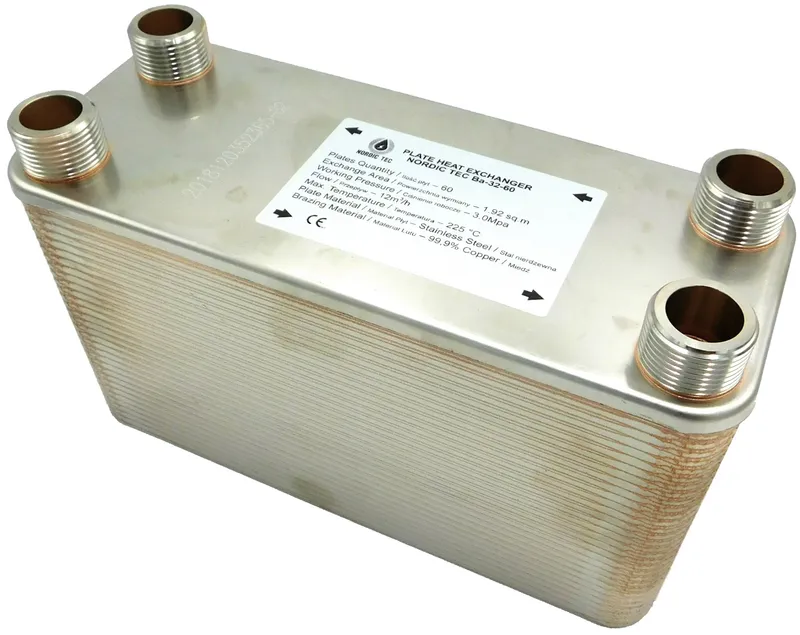

Z czego składa się urządzenie?

Konstrukcję tworzy pakiet 50 płyt ze stali nierdzewnej 316L, połączonych metodą lutowania miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 5/4", które ułatwiają pracę w instalacjach o wyższym przepływie.

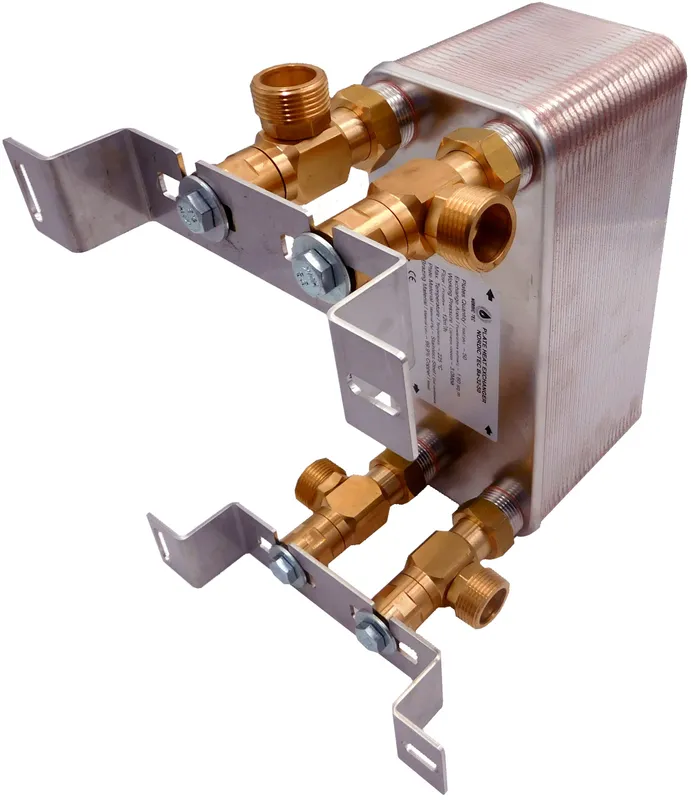

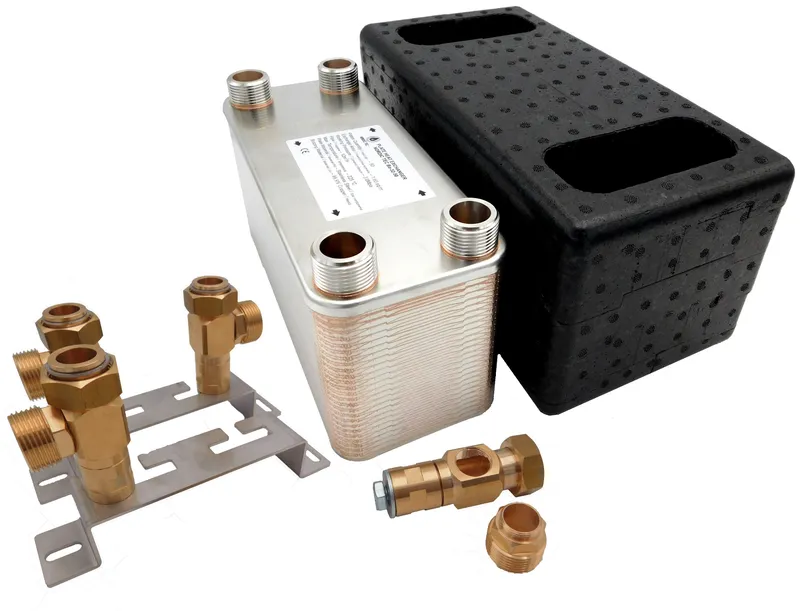

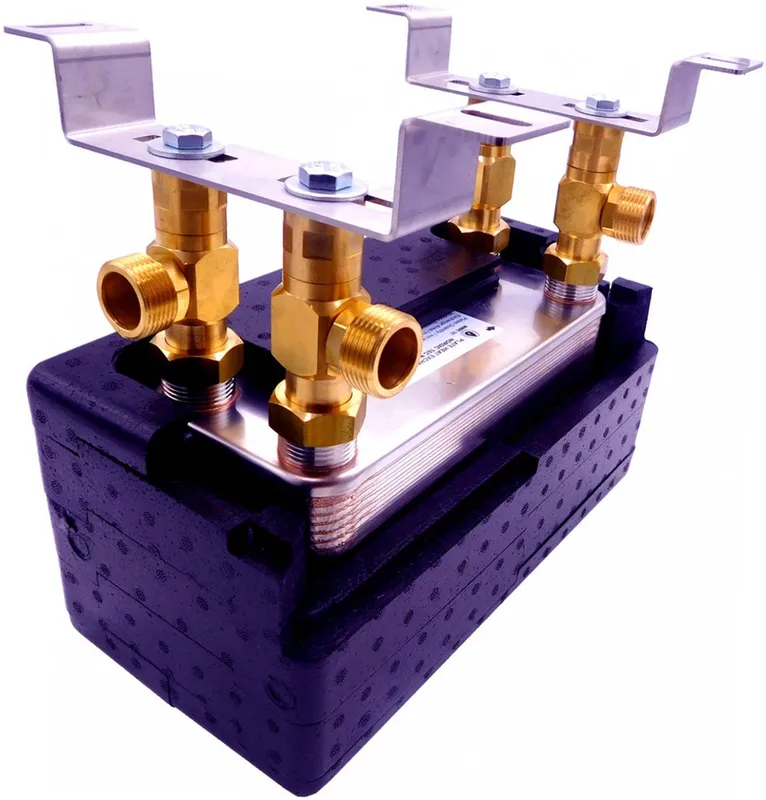

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-50

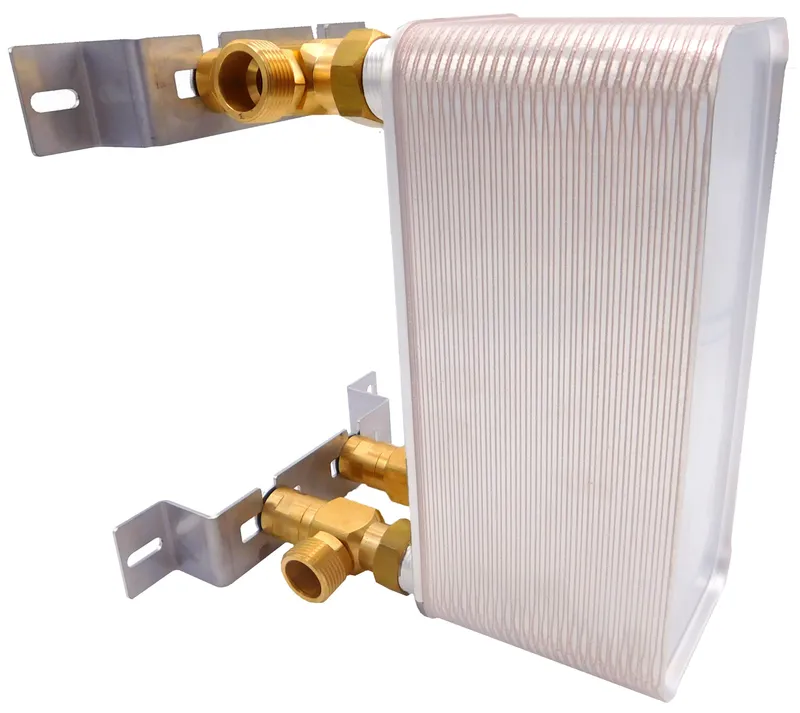

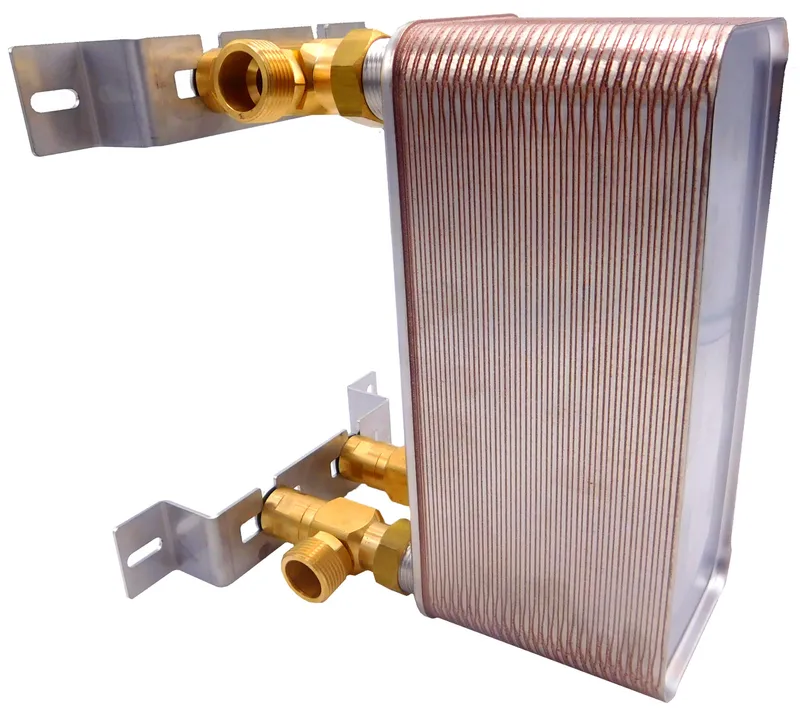

Wytyczne montażowe

• Podłącz dwa obiegi po przeciwnych stronach wymiennika, zgodnie z założonym kierunkiem przepływu.
• Przed urządzeniem warto przewidzieć filtrację, aby ograniczyć ryzyko zanieczyszczenia kanałów przepływowych.
• W instalacji powinny znaleźć się zawory odcinające i elementy odpowietrzające, co ułatwia uruchomienie oraz obsługę.
• Dobór pomp obiegowych trzeba oprzeć na wymaganym przepływie i oporach całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła ↔ CO, kocioł ↔ CWU oraz rozdzielenie układu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-27-50 do instalacji?

Kluczowe parametry doboru

• Dobór zależy od mocy źródła: 50 do 110 kW.
• Znaczenie ma wymagany przepływ: 12m3/h.
• Trzeba uwzględnić średnicę przyłączy: 5/4" / DN 32.
• Ważne są też różnica temperatur, rodzaj medium i potrzeba separacji obiegów.

Kiedy wybrać większy model?

Większa liczba płyt lub większe przyłącze są uzasadnione wtedy, gdy instalacja wymaga niższych oporów przepływu albo większej powierzchni wymiany. W praktyce dotyczy to rozległych układów CO i instalacji współpracujących z pompą ciepła.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zastosowania, sposobu działania i doboru do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy ten model odpowiada wymaganiom układu CO lub współpracy z pompą ciepła.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji i bezpiecznie połączyć układy pracujące w innych warunkach. Typowe zastosowania to CO, CWU oraz współpraca z pompą ciepła.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Oba obiegi płyną po przeciwnych stronach pakietu płyt, co zwiększa skuteczność wymiany. Media nie mieszają się, ale ciepło przechodzi z jednego obiegu do drugiego.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić obiegi lub dopasować różne warunki pracy instalacji. Dotyczy to modernizacji CO, współpracy z pompą ciepła, układów mieszanych i połączenia układu otwartego z zamkniętym. To również dobre rozwiązanie przy potrzebie stabilnej wymiany ciepła.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do mocy źródła i parametrów przepływu instalacji. Trzeba uwzględnić zakres 50 do 110 kW, przepływ 12m3/h, średnicę 5/4" oraz różnicę temperatur po obu stronach wymiennika. Istotny jest też rodzaj medium i wymagany zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Szczególnie dobrze sprawdza się w układach grzejnikowych i mieszanych z pompą ciepła, gdzie ważny jest odpowiedni przepływ i niskie opory. Ostateczny dobór należy potwierdzić na podstawie mocy oraz hydrauliki całego układu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
