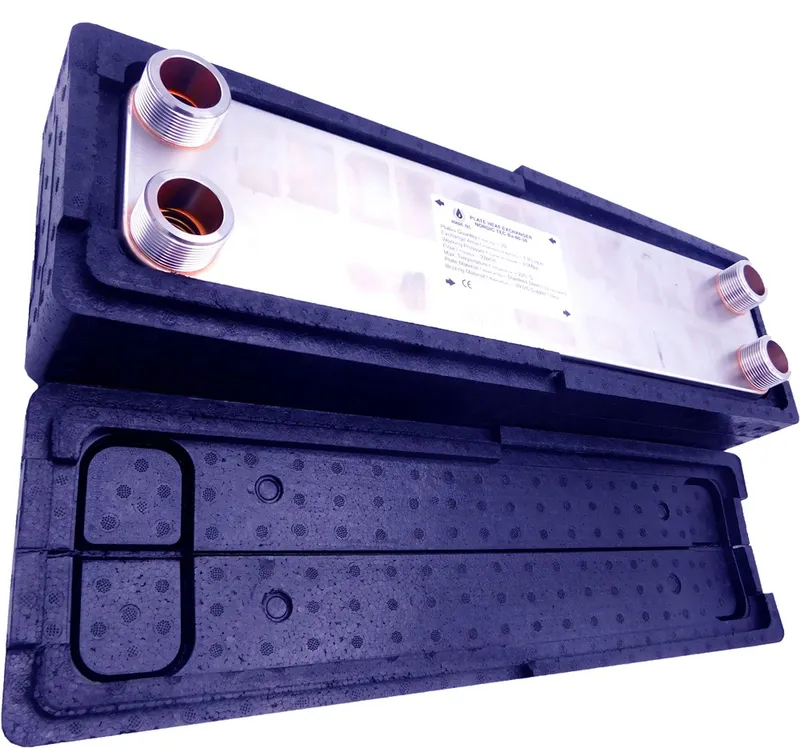

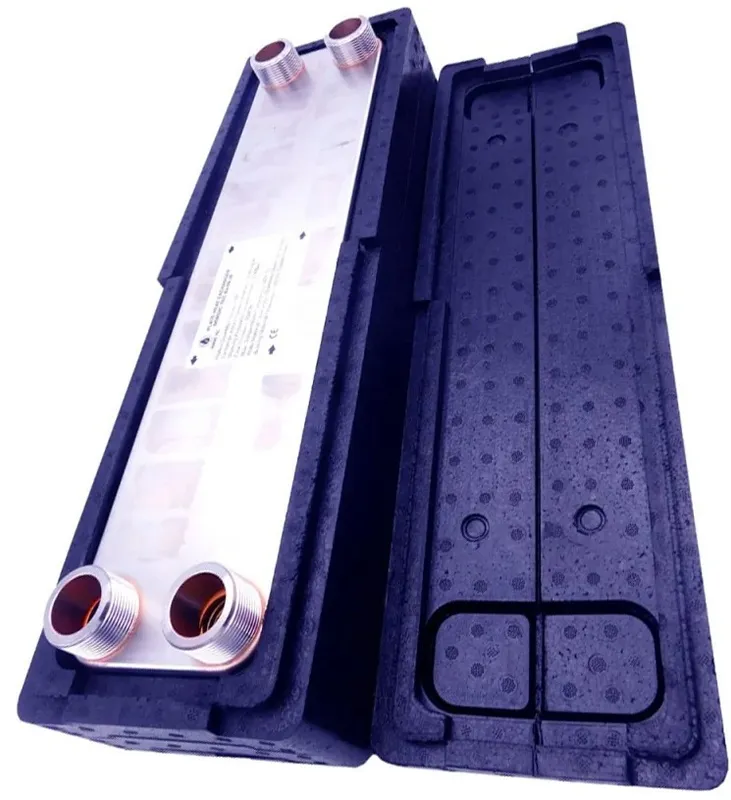

Wymiennik ciepła Ba-60-20 5/4" 40-110kW

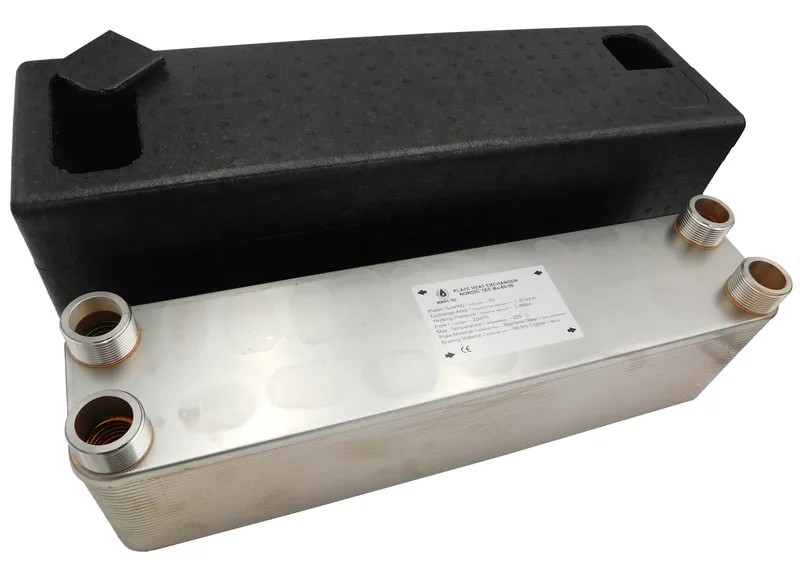

Ba-60-20 — najważniejsze informacje

Ba-60-20 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji grzewczych i chłodniczych o mocy 40 do 110 kW. Model z przyłączami 5/4" i konstrukcją 20 płyt sprawdza się tam, gdzie liczy się separacja układów, duży przepływ i stabilna wymiana ciepła.

• Moc grzewcza: 40 do 110 kW
• Liczba płyt: 20
• Przyłącza: 5/4"
• Zastosowanie: CO, CWU, pompy ciepła, układy chłodnicze i rozdzielenie obiegów

To rozwiązanie dla użytkowników, którzy potrzebują skutecznie odseparować dwa obiegi i zachować wysoką wydajność transferu ciepła przy przepływie do 22 m3/h.

Specyfikacja techniczna wymiennika Ba-60-20

Model	Ba-60-20
Moc grzewcza	40 do 110 kW
Liczba płyt	20
Przyłącza	4x 5/4"
Powierzchnia wymiany ciepła	1,200 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Wymiary	526 x 124 x 56 mm
Rozstaw przyłączy C	478 mm
Rozstaw przyłączy D	73 mm
Materiał	stal nierdzewna 316L
Typ lutowania	lutowana metodą próżniową przy użyciu Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-20?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami roboczymi bez mieszania mediów, co pozwala bezpiecznie rozdzielić układ otwarty od zamkniętego lub połączyć obiegi o innych parametrach pracy. Ten płytowy wymiennik ciepła sprawdza się tam, gdzie ważna jest kompaktowa budowa i duża powierzchnia wymiany 1,200 m².

Typowe zastosowania

Model można stosować w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych. Dzięki przyłączom 5/4" i przepływowi 22 m3/h nadaje się do systemów wymagających sprawnego przekazywania energii przy większej wydajności hydraulicznej.

Najważniejsze parametry tego modelu to zakres mocy 40 do 110 kW, 20 płyt oraz przyłącza 4x 5/4". Korpus pracuje na płytach ze stali nierdzewnej 316L, lutowanych próżniowo przy użyciu Cu, co zapewnia trwałą, nierozbieralną konstrukcję.

Zasada działania i budowa wymiennika Ba-60-20

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Taka konstrukcja umożliwia skuteczną wymianę ciepła przy zachowaniu separacji obiegów oraz wysokiej sprawności pracy.

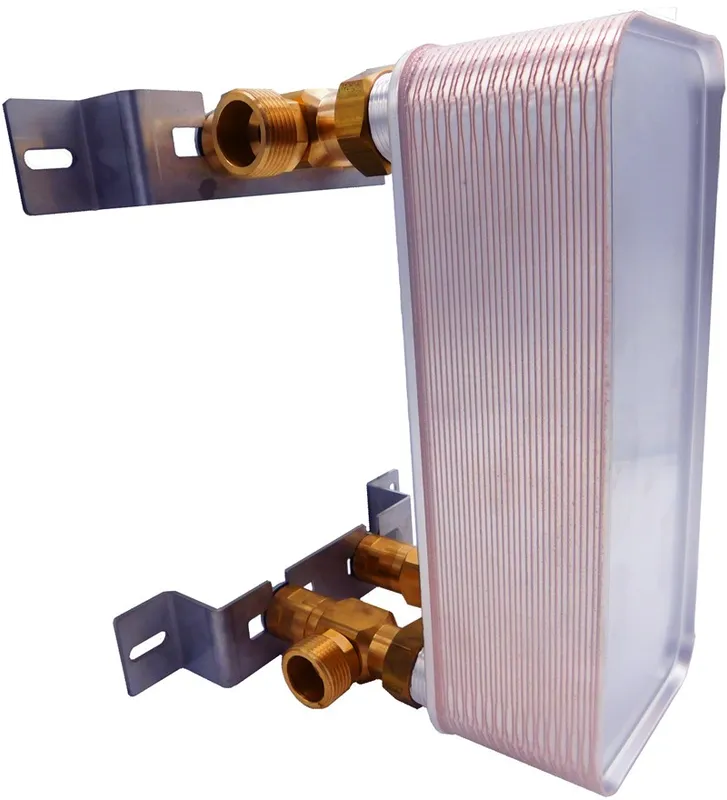

Z czego składa się urządzenie?

Model wykorzystuje 20 płyt ze stali nierdzewnej 316L oraz króćce przyłączeniowe 5/4". Płyty są lutowane metodą próżniową przy użyciu Cu, tworząc szczelną i zwartą konstrukcję przystosowaną do ciśnienia roboczego do 30 bar.

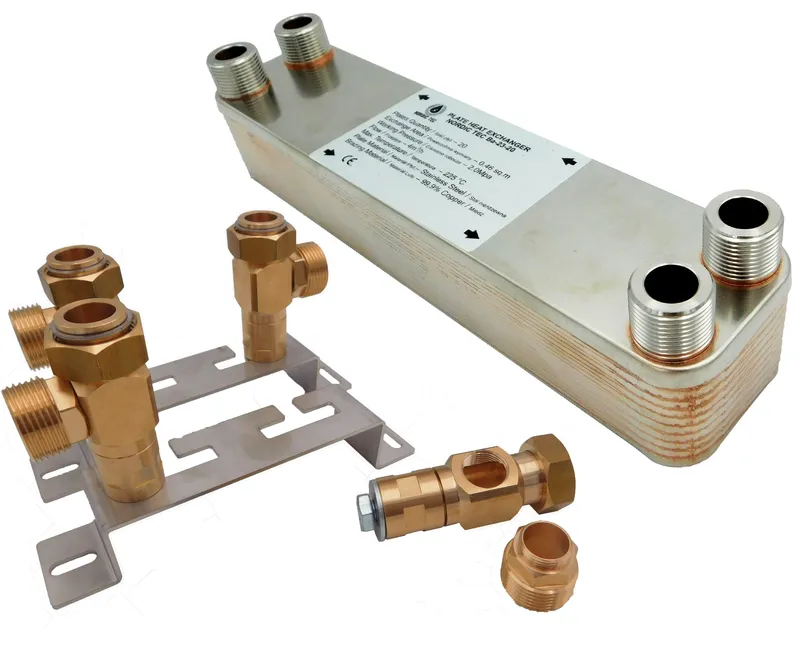

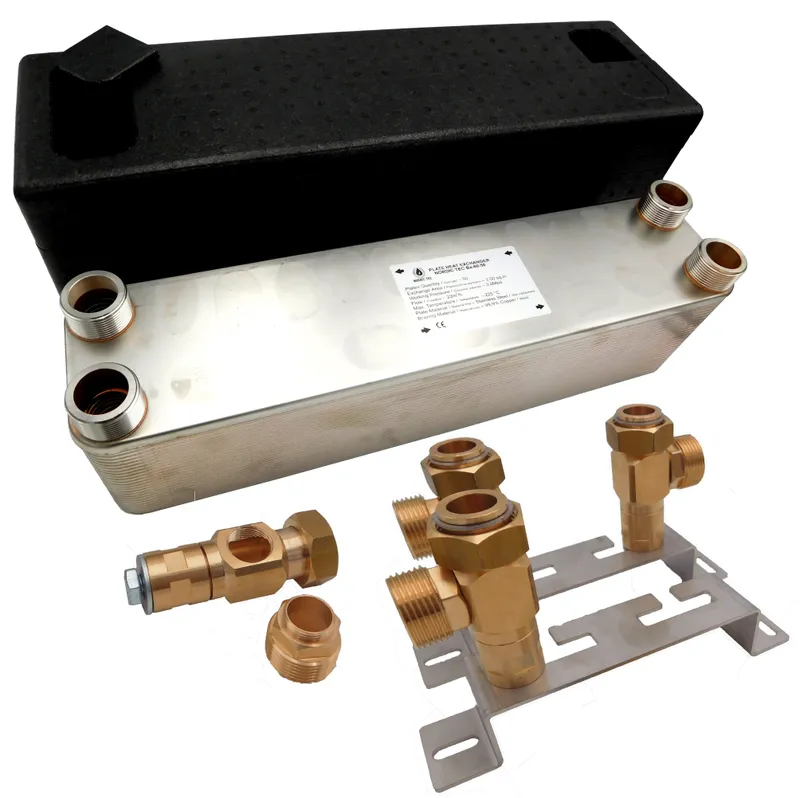

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-20

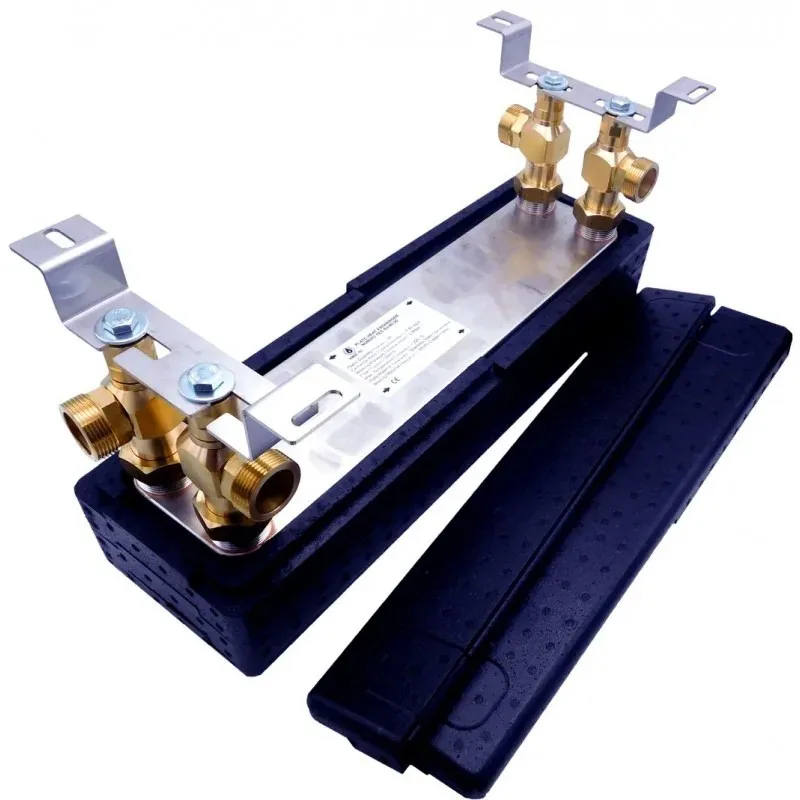

Wytyczne montażowe

• Oba obiegi należy podłączyć do osobnych par króćców, zachowując poprawny kierunek przepływu.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach płytowych.
• Zalecane są zawory odcinające oraz odpowietrzenie układu dla łatwiejszego uruchomienia i obsługi.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całej instalacji.

Przykłady konfiguracji CO i CWU

Model może pracować między pompą ciepła a instalacją CO, między źródłem ciepła a obiegiem CWU oraz przy rozdzieleniu układu otwartego od zamkniętego. Sprawdza się również w obiegach chłodniczych wymagających wymiany energii bez mieszania mediów.

Jak dobrać wymiennik Ba-60-20 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła: 40 do 110 kW.
• Ważny jest maksymalny przepływ: 22 m3/h.
• Trzeba uwzględnić średnicę przyłączy: 5/4".
• Znaczenie ma także wymagana separacja obiegów oraz charakter pracy grzewczej lub chłodniczej.

Kiedy wybrać większy model?

Jeśli instalacja wymaga większej powierzchni wymiany niż 1,200 m² albo wyższej wydajności przy innych warunkach pracy, warto rozważyć model z większą liczbą płyt. Przy doborze końcowym najlepiej porównać moc, przepływ i średnice przyłączy z parametrami całego układu.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru zebraliśmy poniżej, aby ułatwić szybkie porównanie modelu przed zakupem.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układ otwarty od zamkniętego lub połączyć instalacje o różnych parametrach pracy. To częste rozwiązanie w CO, CWU, pompach ciepła i chłodzeniu.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa strumienie medium. Ciecze płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez ich mieszania. Taki układ zapewnia wysoką sprawność i zwartą budowę.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba rozdzielić obiegi lub bezpiecznie przekazać ciepło między instalacjami. Dotyczy to modernizacji systemu, współpracy z pompą ciepła, CWU, podłogówką oraz układów chłodniczych. To praktyczny wybór przy różnych parametrach pracy po obu stronach instalacji.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i średnicy przyłączy. W tym modelu kluczowe są parametry 40 do 110 kW, 22 m3/h oraz 5/4". Trzeba też uwzględnić wymagany sposób pracy układu i potrzebę separacji obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować, jeśli parametry instalacji mieszczą się w możliwościach modelu. Należy porównać moc, przepływ i przyłącza z wymaganiami konkretnego układu. To samo dotyczy ogrzewania podłogowego oraz obiegów niskotemperaturowych.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
