Zawory termostatyczne trójdrożne

Zawory termostatyczne trójdrożne NORDIC TEC – mieszacze do CWU i podłogówki

W skrócie: zawory termostatyczne trójdrożne to mieszacze, które utrzymują zadaną temperaturę wody bez prądu i bez sterownika — nastawę pilnuje element termostatyczny w mosiężnym korpusie. W AquaVentis dostępne są trzy warianty marki NORDIC TEC: 1/2" z zakresem 25–55°C oraz 3/4" (DN20) i 1" z zakresem 38–60°C. Najczęściej montuje się je na wyjściu ciepłej wody użytkowej z zasobnika oraz przed rozdzielaczem ogrzewania podłogowego. Poniżej: parametry, zasada działania, zastosowania, różnice wobec mieszaczy sterowanych siłownikiem, montaż i diagnostyka.

Katalog zaworów termostatycznych trójdrożnych NORDIC TEC

Każdy z trzech modeli to zawór trójdrożny mieszający z wbudowaną regulacją termostatyczną. Do dwóch wejść podłącza się wodę gorącą i zimną (lub gorącą i wodę powrotną), a na wyjściu otrzymuje się strumień o temperaturze zgodnej z nastawą. Korpus jest mosiężny, pokrętło nastawcze wykonano z tworzywa PCV z podziałką temperaturową, dzięki czemu ustawienie odczytasz bez pomiaru. Wszystkie egzemplarze są nowe i nieużywane; część pozycji objęto wyprzedażą magazynową, więc bieżącą dostępność konkretnej średnicy warto potwierdzić przed zamówieniem serii.

Dostępne średnice: 1/2", 3/4" i 1 cal

• 1/2" — zakres regulacji 25–55°C. Niższy początek skali czyni go najbardziej „podłogówkowym” z całej trójki: pozwala zejść do temperatur typowych dla ogrzewania płaszczyznowego oraz do niskotemperaturowych obiegów wspomagających.
• 3/4" (DN20) — zakres 38–60°C, korpus mosiężny, pokrętło z termostatem z PCV. Najpopularniejsza średnica w domowych instalacjach CWU i przy mniejszych zasobnikach.
• 1" — zakres 38–60°C. Wybierany tam, gdzie liczy się większy przepływ: dłuższe cyrkulacje, większe zasobniki, kilka punktów poboru pracujących równocześnie.

Kiedy zakres 25–55°C, a kiedy 38–60°C

Dobór zakresu jest ważniejszy niż sama średnica. Do ciepłej wody użytkowej praktyczne nastawy leżą w okolicach górnej połowy skali 38–60°C — chodzi o komfort kąpieli i o to, by nie utrzymywać w instalacji temperatur sprzyjających rozwojowi bakterii w wodzie stojącej. Do ogrzewania płaszczyznowego potrzebne są wartości znacznie niższe, dlatego model 1/2" z dolną granicą 25°C daje tu większe pole manewru. Jeśli wahasz się między wariantami, skorzystaj z naszej bezpłatnej pomocy w doborze.

Specyfikacja techniczna – zestawienie modeli

Model	Referencja	Przyłącze	Zakres regulacji	Korpus / regulacja	Typowe zastosowanie
Zawór trójdrożny termostatyczny 1/2"	z-termo-1/2	1/2"	25–55°C	mosiądz / pokrętło z termostatem	obiegi niskotemperaturowe, podłogówka
Zawór trójdrożny termostatyczny 3/4"	z-termo-3/4	3/4" (DN20)	38–60°C	mosiądz / termostat z PCV	CWU, zasobniki domowe
Zawór trójdrożny termostatyczny 1"	z-termo-1"	1"	38–60°C	mosiądz / pokrętło z termostatem	CWU z cyrkulacją, większe przepływy
Zawór trójdrożny ręczny 3/4"	z-3DR-3/4cal	3/4" (DN20)	nastawa ręczna	mosiądz / rączka ze skalą	CO, ochrona powrotu kotła
Zawór trójdrożny ręczny 1"	z-3DR-1cal	1" (DN25)	nastawa ręczna	mosiądz / rączka ze skalą	CO, opcjonalnie z siłownikiem
Zawór trójdrożny z siłownikiem 1"	z-3DR-1cal-SIŁ	1" (DN25)	sterowanie zewnętrzne	mosiądz + napęd ST10 230 V	regulacja pogodowa, sterownik kotła

Pełną listę mieszaczy z nastawą ręczną, wraz z większymi średnicami 1 1/4" (DN32) i 2" (DN50), znajdziesz w kategorii zawory trójdrożne, a warianty czterodrogowe — w zaworach czterodrożnych.

Budowa zaworu trójdrożnego termostatycznego

Konstrukcja mieszacza termostatycznego jest prosta i dlatego trwała. Podstawą jest mosiężny korpus z trzema gwintowanymi przyłączami: dwa wejścia (gorące i chłodne) oraz jedno wyjście strumienia zmieszanego. Wewnątrz pracuje ruchomy grzybek sterowany elementem termostatycznym, który zmienia długość wraz z temperaturą wody opuszczającej zawór. Element ten jest sprzężony ze sprężyną powrotną — to ona przywraca położenie, gdy woda się ochładza.

Na zewnątrz znajduje się pokrętło nastawcze z termostatem wykonane z PCV, opisane skalą temperatur. Pokrętło nie zmienia proporcji mieszania na sztywno, jak rączka mieszacza ręcznego — ono zadaje temperaturę docelową, a resztę wykonuje mechanika. Tworzywo pokrętła słabo przewodzi ciepło, więc nastawę można korygować przy gorącej instalacji. Brak silnika, przekładni i elektroniki oznacza, że nie ma tu części zużywających się szybciej niż sam korpus.

Rodzaje zaworów trójdrożnych termostatycznych i mieszaczy w ofercie

W praktyce instalacyjnej pod hasłem zawory mieszające kryje się kilka odrębnych rodzin. Rozróżnienie ich przed zakupem oszczędza najwięcej czasu.

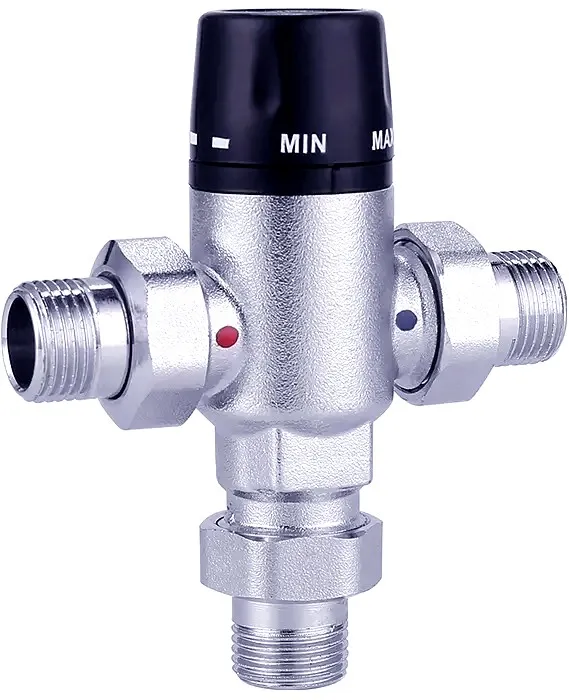

• Zawory termostatyczne mieszające (trójdrogowe) — nastawa temperaturowa, praca bez prądu. W ofercie: 1/2" 25–55°C, 3/4" DN20 38–60°C, 1" 38–60°C.
• Mieszacze ręczne 3DR — nastawa proporcji rączką ze skalą, dostępne w 3/4" DN20, 1" DN25, 1 1/4" DN32 i 2" DN50. To klasyczne rozwiązanie przeciw zimnemu powrotowi w instalacjach CO.
• Mieszacze czterodrogowe 4DR — 3/4" DN20 i 1" DN25, do jednoczesnego obniżania zasilania i podnoszenia powrotu kotła.
• Zestawy z siłownikiem — zawór trójdrożny lub czterodrożny 1" DN25 z napędem Elodrive ST10, gdy regulacją ma zarządzać sterownik.

Zaworów termostatycznych z kapilarą ani głowic grzejnikowych ta kategoria nie obejmuje — to osobna grupa produktów, sterowana temperaturą powietrza, a nie wody w rurze. Tutaj zawsze regulowany jest strumień wody.

Jak wybrać zawór trójdrożny termostatyczny do swojej instalacji

Wybór opiera się na trzech decyzjach, podejmowanych w tej kolejności:

1. Funkcja układu. Ciepła woda użytkowa, obieg podłogówki, czy ochrona powrotu kotła? Pierwsze dwa zadania realizuje mieszacz termostatyczny, trzecie — częściej mieszacz ręczny lub czterodrożny.
2. Zakres temperatur. 38–60°C do CWU, 25–55°C do obiegów niskotemperaturowych. Nastawa powinna wypadać w środku skali, nie na jej skraju — wtedy zawór ma zapas regulacji w obie strony.
3. Średnica przyłącza. Dopasuj ją do rury, na której zawór ma pracować: 1/2", 3/4" (DN20) lub 1". Zawężenie przekroju podnosi opór hydrauliczny i hałas, nadmierne poszerzenie utrudnia stabilną regulację przy małym przepływie.

Przy instalacjach z cyrkulacją CWU, kilkoma łazienkami lub dużym zasobnikiem zwykle wybiera się 1". Przy jednym punkcie poboru lub krótkim obiegu wystarcza 3/4". Nie znasz przepływu w swoim układzie? Napisz do nas — pomoc w doborze jest bezpłatna, także dla instalatorów kompletujących kilka obiektów.

Jak działa zawór trójdrożny termostatyczny? Zasada działania i schemat

Sercem zaworu jest element termostatyczny reagujący na temperaturę wody na wyjściu. Gdy strumień wychodzący staje się zbyt gorący, element wydłuża się i przymyka wejście wody gorącej, jednocześnie otwierając szerzej wejście wody chłodnej. Gdy temperatura spada poniżej nastawy — proces zachodzi odwrotnie. Regulacja jest proporcjonalna i ciągła, dzieje się mechanicznie, bez zasilania elektrycznego i bez udziału sterownika.

Schemat podłączenia — trzy przyłącza, trzy role

• Wejście gorące — woda z zasobnika CWU, buforu lub zasilania z kotła.
• Wejście zimne — woda wodociągowa albo, w układach grzewczych, woda z powrotu obiegu.
• Wyjście mieszane — strumień o temperaturze zadanej pokrętłem, kierowany do punktów poboru lub do rozdzielacza.

Przyłącza są opisane na korpusie i nie są zamienne — podłączenie „na odwrót” sprawia, że zawór traci zdolność regulacji, choć woda nadal przepływa. To najczęstsza przyczyna reklamacji, które okazują się błędem montażowym. Warto od razu przewidzieć armaturę odcinającą i pomiarową: zawory kulowe z termometrami pozwalają zweryfikować kierunki i temperatury bez rozbierania układu.

Zastosowanie: CWU, podłogówka i układy z wymiennikiem

Ciepła woda użytkowa. Mieszacz termostatyczny na wyjściu z zasobnika ogranicza temperaturę podawaną do punktów poboru. Dzięki temu można magazynować wodę cieplejszą (co zwiększa efektywną pojemność zasobnika), a do baterii kierować już strumień o stabilnej temperaturze, niezależny od stopnia rozwarstwienia w zbiorniku.

Ogrzewanie podłogowe. Wylewka wymaga temperatury zasilania znacznie niższej niż grzejniki. Zawór termostatyczny 1/2" o zakresie 25–55°C jest tu prostą, beznapięciową ochroną przed podaniem zbyt gorącej wody, uzupełniającą regulację na rozdzielaczu ogrzewania podłogowego i CO. Rozwiązania kompletne, z pompą i mieszaniem w jednym zespole, znajdziesz w kategoriach grupy pompowe do podłogówki i grupy pompowe z mieszaczem.

Układy z płytowym wymiennikiem ciepła. Przy przygotowaniu CWU na wymienniku temperatura po stronie wtórnej reaguje szybko na zmiany przepływu. Mieszacz termostatyczny wygładza te skoki. Dobór samego wymiennika ułatwiają kategorie płytowe wymienniki ciepła oraz wymienniki ciepła wg zastosowań, a instalację domykają zestawy montażowe do wymienników.

Instalacje solarne i pompy ciepła. W układach, gdzie temperatura źródła zmienia się w ciągu dnia, mieszacz termostatyczny stanowi ostatnie zabezpieczenie przed przegrzaniem odbiornika — niezależne od elektroniki. Więcej w grupach pompowych solarnych i wymiennikach do pomp ciepła.

Czy warto zainstalować zawór trójdrożny termostatyczny? Zalety

Tak — i to nie tylko z powodu komfortu. Mieszacz termostatyczny jest najprostszym sposobem, by temperatura w instalacji przestała zależeć od chwilowego stanu źródła ciepła.

• Ochrona przed oparzeniem — na wyjściu do baterii pojawia się woda o ograniczonej, stabilnej temperaturze, także gdy w zasobniku jest znacznie cieplej.
• Stabilna temperatura przy zmiennym poborze — otwarcie drugiego kranu nie powoduje skoku temperatury pod prysznicem.
• Lepsze wykorzystanie zasobnika — wodę można magazynować cieplej, a mieszacz i tak poda do instalacji tyle, ile ustawiono; efektywna pojemność zbiornika rośnie.
• Ochrona wylewki — w ogrzewaniu płaszczyznowym zawór nie dopuszcza zbyt gorącej wody do rur w posadzce.
• Brak zależności od prądu i elektroniki — regulacja działa również przy awarii sterownika czy zaniku zasilania.
• Prosty serwis — mosiężny korpus, gwintowane przyłącza, brak napędu do wymiany.

Ograniczenia też warto znać: mieszacz termostatyczny nie realizuje regulacji pogodowej ani harmonogramów, nie steruje pompą i nie zastąpi automatyki kotła. Do tych zadań służy mieszacz z siłownikiem. Nie prowadzi też dezynfekcji termicznej — tę realizuje źródło ciepła, a wsparciem bywają lampy UV montowane przy punktach poboru.

Czym się różni zawór trójdrożny termostatyczny od zwykłego i od czterodrożnego

• Termostatyczny 3-drożny — utrzymuje nastawioną temperaturę samodzielnie, reagując na wodę wyjściową. Nie wymaga prądu, sterownika ani czujnika. Nastawa jest wartością temperatury, nie położeniem grzybka.
• Ręczny 3-drożny — dzieli strumienie w stałej proporcji ustawionej rączką. Temperatura wyjściowa zmienia się wraz z temperaturą źródła, dlatego w praktyce łączy się go ze siłownikiem i sterownikiem pogodowym.
• Czterodrożny (4DR) — obniża zasilanie instalacji i jednocześnie podnosi temperaturę powrotu kotła. To rozwiązanie dla ochrony wymiennika kotła stałopalnego, nie dla CWU.

Jeśli potrzebujesz automatyki, ten sam napęd obsługuje obie rodziny mieszaczy: siłownik Elodrive ST10 o momencie 10 Nm i zasilaniu 230 V, sterowany trójpunktowo, produkcji niemieckiej, kompatybilny z zaworami NORDIC TEC 3/4", 1", 5/4", 6/4" i 2". W ofercie jest zarówno osobno (referencja ST10), jak i w gotowych zestawach z zaworem trójdrożnym i czterodrożnym 1" DN25.

Montaż i diagnostyka

Gdzie się montuje zawór trójdrożny termostatyczny?

W przypadku CWU — bezpośrednio na wyjściu ciepłej wody z zasobnika lub wymiennika, przed rozprowadzeniem do punktów poboru. W instalacji grzewczej — na zasilaniu obiegu niskotemperaturowego, przed rozdzielaczem, z domieszką z powrotu tego obiegu. Zawór powinien być dostępny serwisowo i zabezpieczony filtrem po stronie wejściowej. Warto zachować krótkie odcinki proste przed przyłączami, aby uniknąć zawirowań zaburzających pomiar temperatury.

Jak ustawić zawór trójdrożny termostatyczny — i czy montować go przed, czy za pompą?

Nastawę zadaje się pokrętłem, ale skala jest orientacyjna: rzeczywista temperatura zależy od przepływu i temperatury źródła. Dlatego ustawiaj zawór przy typowym, a nie zerowym poborze: otwórz punkt, który pracuje najczęściej, odczekaj kilkadziesiąt sekund i dopiero wtedy koryguj pokrętło. Zmiany wprowadzaj małymi krokami — element termostatyczny reaguje z opóźnieniem.

Kolejność względem pompy zależy od układu. W obiegach grzewczych pompa pracuje najczęściej za mieszaczem, na zasilaniu obiegu, i tłoczy już zmieszaną wodę do odbiornika — takie rozwiązanie stosują fabryczne grupy pompowe do podłogówki. W przygotowaniu ciepłej wody użytkowej mieszacz montuje się na wyjściu z zasobnika, a pompa cyrkulacyjna pracuje w osobnej pętli powrotnej. Zawsze zachowaj kierunki przepływu opisane na korpusie oraz odcinki proste przed przyłączami.

Jakie są objawy uszkodzonego zaworu trójdrożnego?

• Woda na wyjściu jest stale zbyt gorąca lub zbyt zimna, niezależnie od położenia pokrętła.
• Temperatura „skacze” przy zmianie przepływu, np. po otwarciu drugiego punktu poboru.
• Pokrętło obraca się z dużym oporem albo obraca się swobodnie, bez efektu.
• Słychać przepływ przez zawór przy zamkniętych punktach poboru (objaw nieszczelności wewnętrznej).

W większości przypadków winne są osady i kamień blokujące element termostatyczny, a nie sama konstrukcja. Ryzyko ogranicza filtracja oraz uzdatnianie wody — pomocne są galwaniczne zmiękczacze i uzdatniacze wody. Przy instalacjach ze zbiornikami i cyrkulacją warto rozważyć także dezynfekcję bez chemii, którą zapewniają domowe lampy UV do wody.

Weryfikacja po montażu

Po napełnieniu instalacji ustaw pokrętło na wartość środkową skali i zmierz temperaturę na wyjściu przy stałym przepływie. Następnie sprawdź reakcję na dwóch skrajnych nastawach — różnica powinna być wyraźna i powtarzalna. Na koniec zmień przepływ (otwierając kolejny punkt poboru) i upewnij się, że temperatura wraca do nastawy w kilka sekund. Te trzy testy wystarczają, by odróżnić wadę zaworu od błędu podłączenia.

Dlaczego warto kupić zawór termostatyczny w AquaVentis

AquaVentis specjalizuje się w osprzęcie grzewczym marki NORDIC TEC — od armatury mieszającej, przez rozdzielacze hydrauliczne CO i sprzęgła oraz zestawy rozdzielaczy do podłogówki, aż po izolacje wymienników ciepła. Wysyłamy z magazynu w Polsce, a przy doborze średnicy i zakresu temperatur możesz liczyć na bezpłatne wsparcie techniczne — również przy zamówieniach wielosztukowych dla instalatorów i wykonawców.

FAQ – zawory termostatyczne trójdrożne

Jak działa zawór trójdrożny termostatyczny?

Element termostatyczny wewnątrz mosiężnego korpusu mierzy temperaturę wody na wyjściu i płynnie zmienia proporcje mieszania wody gorącej z chłodną. Gdy strumień jest zbyt gorący, wejście gorące zostaje przymknięte; gdy zbyt zimny — otwarte szerzej. Regulacja odbywa się mechanicznie, bez prądu i bez zewnętrznego sterownika, a nastawę zadaje się pokrętłem ze skalą temperatur.

Gdzie się montuje zawór trójdrożny termostatyczny?

Przy ciepłej wodzie użytkowej — na wyjściu z zasobnika lub wymiennika, przed rozprowadzeniem do baterii. W instalacji grzewczej — na zasilaniu obiegu niskotemperaturowego, przed rozdzielaczem podłogówki, z domieszką wody z powrotu. Zawór powinien mieć dostęp serwisowy oraz filtr po stronie wejściowej, który chroni element termostatyczny przed osadami.

Czym się różni zawór trójdrożny od czterodrożnego?

Trójdrożny ma trzy przyłącza i miesza dwa strumienie w jeden — obniża temperaturę zasilania albo podnosi temperaturę powrotu, zależnie od podłączenia. Czterodrożny ma cztery przyłącza i realizuje oba zadania równocześnie, dlatego stosuje się go głównie do ochrony kotłów stałopalnych przed zimnym powrotem, a nie do przygotowania ciepłej wody użytkowej.

Jaki zakres temperatur wybrać: 25–55°C czy 38–60°C?

Zakres 38–60°C (modele 3/4" i 1") jest naturalny dla ciepłej wody użytkowej, gdzie liczą się komfort i higiena instalacji. Zakres 25–55°C (model 1/2") lepiej sprawdza się w obiegach niskotemperaturowych, w tym w ogrzewaniu podłogowym, bo pozwala zejść poniżej progu 38°C. Przy wątpliwościach pomożemy dopasować model do układu.

Z jakiego materiału wykonane są te zawory?

Korpus jest mosiężny — standard w instalacjach CO i CWU, odporny na korozję w wodzie grzewczej i pewny na połączeniach gwintowanych. Pokrętło regulacyjne z termostatem wykonano z PCV, co ogranicza przewodzenie ciepła i ułatwia obsługę bez ryzyka oparzenia. Skala na pokrętle pozwala odtworzyć nastawę po pracach serwisowych.

Czy do zaworu termostatycznego można podłączyć siłownik?

Nie — mieszacz termostatyczny reguluje samodzielnie i nie przewiduje napędu. Jeśli potrzebujesz sterowania zewnętrznego, np. regulacji pogodowej ze sterownika kotła, wybierz mieszacz z nastawą ręczną i siłownik Elodrive ST10 (230 V, 10 Nm, sterowanie trójpunktowe), pasujący do zaworów NORDIC TEC 3/4", 1", 5/4", 6/4" i 2".

Czy warto założyć zawór trójdrożny?

W większości instalacji tak. W układach CWU chroni przed oparzeniem i stabilizuje temperaturę przy zmiennym poborze, w ogrzewaniu podłogowym zabezpiecza wylewkę przed zbyt gorącą wodą, a w instalacjach CO ogranicza zimny powrót do kotła. Koszt montażu jest niewielki wobec ryzyka uszkodzenia wymiennika kotła lub posadzki.

Zawór trójdrożny przed czy za pompą?

W obiegach grzewczych pompę umieszcza się zwykle za mieszaczem, na zasilaniu obiegu — tłoczy wtedy wodę już zmieszaną, o docelowej temperaturze. Tak zbudowane są fabryczne grupy pompowe. W układach ciepłej wody użytkowej mieszacz pracuje na wyjściu zasobnika, a pompa cyrkulacyjna w osobnej pętli powrotnej.
