Zestawy montażowe do wymienników

Zestawy montażowe do wymienników ciepła NORDIC TEC

W tej kategorii AquaVentis znajdziesz zestawy montażowe do wymienników ciepła: wsporniki ścienne z obrotowymi śrubunkami kątowymi w rozmiarach 3/4" (DN20), 1" (DN25) i 1 1/4" (DN32, czyli 5/4") oraz komplety zaworów odcinających – prostych i kątowych, z termometrami lub bez. To osprzęt, który zamienia luźno leżący płytowy wymiennik ciepła w gotowy, serwisowalny węzeł na ścianie kotłowni. Wsporniki są autorskim projektem marki NORDIC TEC, ze wzorem chronionym w Europie, ale mechanicznie pozostają uniwersalne – pasują do wymienników płytowych różnych producentów o zgodnym rozmiarze gwintu przyłączy.

Uchwyty montażowe ze śrubunkami – jak powiesić wymiennik płytowy na ścianie?

Wymiennik płytowy lutowany nie ma fabrycznych stóp ani kołnierzy do kotwienia. W praktyce instalator ma trzy wyjścia: postawić go na posadzce (co utrudnia odpowietrzenie i serwis), zawiesić „na rurach” (co obciąża króćce i jest najczęstszą przyczyną rozszczelnień) albo użyć dedykowanego wspornika ściennego. Zestaw montażowy realizuje trzecie rozwiązanie: dwie obejmy dociskają korpus wymiennika po bokach, a masa urządzenia wraz z wodą przenosi się na kołki w ścianie, nie na przyłącza.

Kolejność montażu jest prosta i powtarzalna. Najpierw przykręcasz płytę wspornika do ściany nośnej, potem wsuwasz wymiennik i dociągasz obejmy, a na końcu skręcasz śrubunki kątowe z rurami instalacji. Ponieważ śrubunki obracają się wokół własnej osi, rurę można wyprowadzić w górę, w dół lub w bok bez dorabiania kolanek – dopasowujesz kierunek do tego, co realnie masz w kotłowni, a nie odwrotnie.

Zalety autorskiego wspornika NORDIC TEC w stabilizacji instalacji

• Obrotowe śrubunki kątowe – zmiana kierunku wyprowadzenia rury bez dodatkowych kształtek i bez naprężania korpusu.
• Rozłączność serwisowa – śrubunek pozwala zdjąć wymiennik do przepłukania lub wymiany bez cięcia i przelutowywania instalacji.
• Dopasowanie do gwintu, nie „na siłę” – osobne warianty WSP3/4", WSP1" i WSP5/4 odpowiadają trzem najczęstszym rozmiarom przyłączy wymienników.
• Rozbudowa modułowa – wersję 1" i 5/4" można uzupełnić zaworami odcinającymi, a wariant 5/4" (WSP5/4) jest przygotowany pod dołożenie zaworów kulowych 5/4", które kupujesz osobno.
• Uniwersalność mechaniczna – zestaw pasuje do wymienników płytowych różnych producentów o tym samym rozmiarze przyłączy.

Zabezpieczenie przed rozszczelnieniem i drganiami pompy obiegowej

Największym wrogiem lutowanego wymiennika nie jest ciśnienie statyczne, a cykliczne obciążenie: pulsacja pompy obiegowej, uderzenia hydrauliczne przy zamykaniu zaworów i wydłużenia termiczne rur przy gwałtownej zmianie temperatury czynnika. Jeśli urządzenie wisi na króćcach, każdy z tych efektów działa dokładnie na spoinę przyłącza. Wspornik ścienny przenosi masę i moment na ścianę, a śrubunek daje króćcowi swobodę – rura może „pracować”, nie ciągnąc za sobą korpusu. Efekt praktyczny: mniej mikropęknięć na króćcach i mniej reklamacji „wymiennik zaczął przeciekać po sezonie”.

Drugi element bezpieczeństwa to sama sztywność zabudowy. Stabilnie zamocowany wymiennik nie przesuwa się w obejmach, więc izolacja termiczna nie przeciera się o krawędzie płyt, a rurki impulsowe czy kapilary czujników nie są naprężane. Jeśli planujesz komplet z otuliną, warto od razu zobaczyć izolacje wymienników ciepła dopasowane do serii Ba.

Zestaw 1-calowy z opcją zaworów odcinających i termometrów

Najczęściej kupowany wariant to konfiguracja 1" DN25: wspornik WSP1" plus komplet dwóch zaworów. W ofercie AquaVentis są dwa rodzaje kompletów z pomiarem temperatury – ZKT DN25 (zawory proste z termometrem, długość zaworu z gwintem 10 cm) oraz ZKT DN25 (angled) (zawory kątowe 90°, długość z gwintem 12 cm). Oba zestawy zawierają dwa zawory motylkowe w kolorach niebieskim i czerwonym oraz dwa termometry, a gwint jest fabrycznie uszczelniony. Korpusy wykonano z mosiądzu chromowanego. Jeżeli pomiar temperatury nie jest potrzebny, alternatywą są komplety kulowe ze śrubunkiem: ZKM DN20 3/4 oraz ZKM DN32 5/4. Pełny wybór armatury pomiarowej znajdziesz w kategorii zawory kulowe odcinające z termometrami.

Uchwyty i śrubunki 3/4", 1" i 5/4" – jak dobrać rozmiar przyłącza

Dobór zestawu montażowego nie zależy od mocy wymiennika ani od liczby płyt, a wyłącznie od rozmiaru gwintu przyłączy i od szerokości korpusu. Sprawdzasz więc oznaczenie na karcie produktu wymiennika: 3/4" (DN20), 1" (DN25) albo 1 1/4" / 5/4" (DN32). Do tego dobierasz wspornik o tym samym rozmiarze śrubunków. Jeżeli nie masz pewności, jaki gwint ma Twoje urządzenie, pomocna jest kategoria wymienniki wg rozmiaru przyłączy – tam produkty są pogrupowane właśnie po przyłączu.

Praktyczna zasada: mniejsze wymienniki domowe (seria Ba-12, Ba-23) najczęściej pracują na 3/4" lub 1", większe konstrukcje o wyższych przepływach – na 1" i 5/4". Wybór przyłącza wynika z dopuszczalnej prędkości przepływu i strat ciśnienia w obiegu, a nie z chęci „dania większego zapasu”. Zbyt duży gwint przy małej pompie to tylko dodatkowe redukcje i kolejne miejsca potencjalnych nieszczelności.

Zestawy montażowe do wymienników 30 kW i 40 kW – jak to naprawdę wygląda

W wyszukiwaniach bardzo często pojawiają się frazy typu „zestaw montażowy do wymiennika 30 kW” albo „40 kW”. Warto to rozstrzygnąć jednoznacznie: wspornik nie jest dobierany po kilowatach. Moc wymiennika zależy od liczby płyt, przepływów i różnicy temperatur, natomiast uchwyt zależy od gabarytu i gwintu. Dwa urządzenia o zbliżonej mocy mogą mieć różne przyłącza, więc pytanie „jaki zestaw do 30 kW” trzeba przetłumaczyć na „jaki gwint ma mój wymiennik”.

W typowych zastosowaniach domowych – wymiennik dla obiegu kotła gazowego czy separacja hydrauliczna kominka – najczęściej trafiasz na 3/4" lub 1", czyli zestawy WSP3/4" i WSP1". Przy większych układach z buforem i kilkoma obiegami częstszy jest wariant WSP5/4. Jeśli szukasz samego urządzenia, punktem wyjścia są płytowe wymienniki ciepła oraz zestawienie wymienniki ciepła wg zastosowań. Dla instalacji z kotłem gazowym praktyczny jest przegląd wymienników do kotłów gazowych, a dla układów z kominkiem z płaszczem wodnym – wymienników do kominków.

Izolacja do wymiennika płytowego i zestawy z otuliną termiczną

Kompletny węzeł to wspornik, armatura odcinająca i otulina termiczna. Izolacja ogranicza straty postojowe, a przy wymiennikach pracujących na chłodzie – wykroplenia na korpusie i skapywanie wody na posadzkę. W AquaVentis izolacje są dedykowane konkretnym seriom NORDIC TEC (Ba-12, Ba-16, Ba-23, Ba-27, Ba-32, Ba-60) i dobierane po serii oraz liczbie płyt, a nie po rozmiarze gwintu. Dlatego zamawiając zestaw montażowy 1", nie zakładaj automatycznie, że dowolna otulina pasuje – zweryfikuj model urządzenia w kategorii izolacji wymienników.

Kolejność montażu ma znaczenie: najpierw wspornik i wymiennik, potem izolacja, na końcu skręcanie śrubunków i zaworów. Odwrotna kolejność zwykle kończy się przycinaniem otuliny nożem, co psuje szczelność cieplną na krawędziach.

Parametry techniczne: materiał, wykonanie i wymiary

Poniżej zestawienie kluczowych elementów tej kategorii wraz z danymi wynikającymi z kart produktowych AquaVentis.

Produkt / referencja	Rozmiar	Typ	Materiał / dane

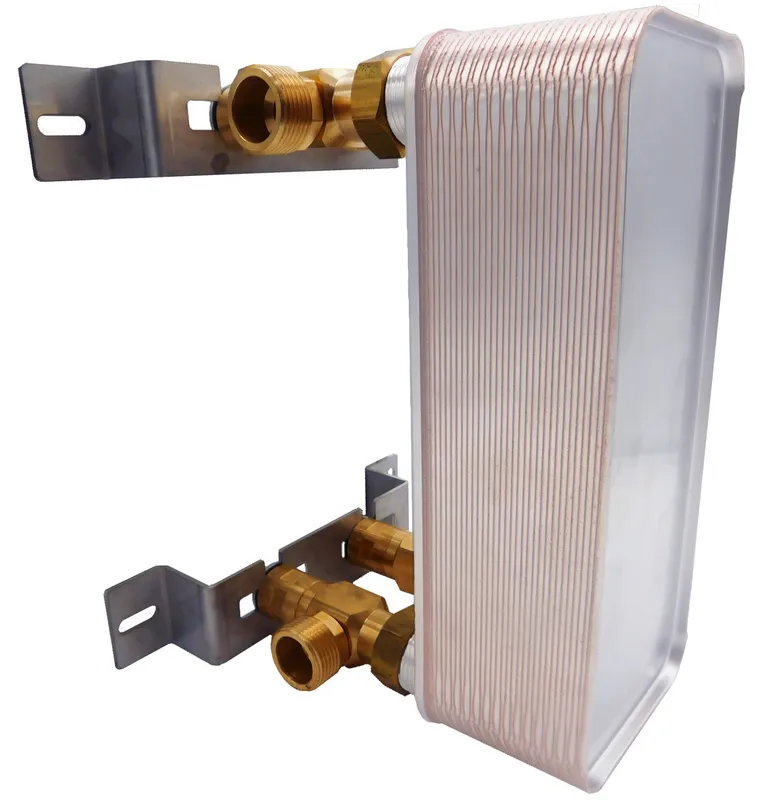

Wspornik ścienny WSP3/4"	3/4" (DN20)	Uchwyt ścienny ze śrubunkami kątowymi	Śrubunki obrotowe, wzór chroniony w Europie
Wspornik ścienny WSP1"	1" (DN25)	Uchwyt ścienny ze śrubunkami kątowymi	Śrubunki obracane w dowolną stronę
Wspornik ścienny WSP5/4	1 1/4" / 5/4" (DN32)	Podwieszenie ścienne	Uniwersalny, opcja rozbudowy o zawory kulowe 5/4"

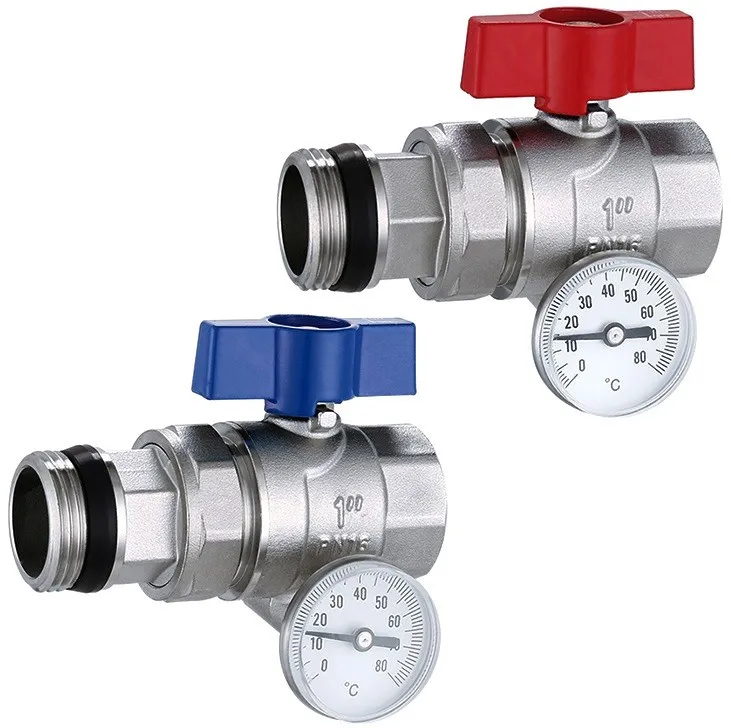

Zestaw ZKT DN25 (2 szt.)	1" (DN25)	Zawory proste odcinające z termometrem	Mosiądz chromowany, dł. z gwintem 10 cm, uszczelka w gwincie

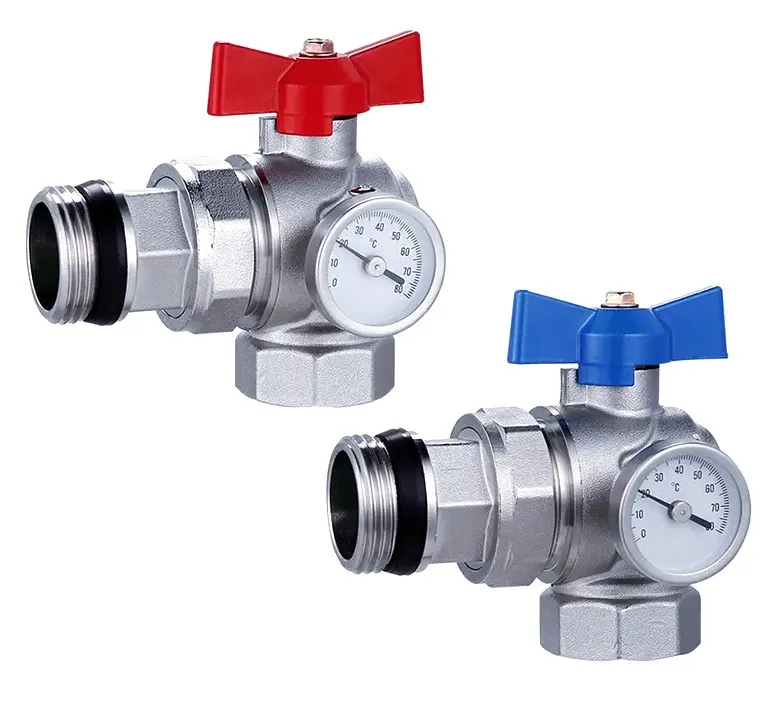

Zestaw ZKT DN25 kątowy (2 szt.)	1" (DN25)	Zawory kątowe 90° z termometrem	Mosiądz z warstwą chromu, dł. z gwintem 12 cm
Zestaw ZKM DN20 3/4 (2 szt.)	3/4" (DN20)	Zawory kulowe motylkowe ze śrubunkiem	Mosiądz chromowany, uszczelka w gwincie, bez termometru
Zestaw ZKM DN32 5/4 (2 szt.)	1 1/4" (DN32)	Zawory kulowe motylkowe ze śrubunkiem	Mosiądz chromowany, typ prosty odcinający

Wszystkie komplety zaworów są dostarczane w parach z oznaczeniem kolorem – czerwony dla strony zasilania, niebieski dla powrotu. To nie kosmetyka: przy diagnostyce różnicy temperatur na wymienniku jednoznaczne oznaczenie stron oszczędza czas i eliminuje błędne wnioski.

Zestaw uszczelek i elementy współpracujące

Gwinty zaworów w zestawach są fabrycznie uszczelnione, więc w typowym montażu nie potrzebujesz dodatkowych podkładek ani pakuł – wystarczy poprawny moment dokręcenia. Przy skręcaniu śrubunków obowiązuje zasada „dociągnij, nie przeciągnij”: nadmierny moment odkształca powierzchnię uszczelniającą i paradoksalnie generuje wyciek. Jeśli rozbudowujesz węzeł dalej, w AquaVentis znajdziesz też grupy pompowe z mieszaczem, rozdzielacze hydrauliczne CO i sprzęgła oraz rozdzielacze ogrzewania podłogowego i CO. Przy instalacjach z wodą o wysokiej twardości sensowne jest zabezpieczenie wymiennika – patrz galwaniczne zmiękczacze i uzdatniacze wody.

Dostępność i pomoc w doborze

Zestawy montażowe wysyłamy z magazynu w Polsce. Jeśli nie masz pewności, który wspornik pasuje do posiadanego wymiennika, skorzystaj z bezpłatnej pomocy w doborze – wystarczy podać serię i model urządzenia (np. Ba-23-30) albo rozmiar gwintu przyłączy. Wsparcie techniczne AquaVentis pomoże też zdecydować, czy w Twoim układzie sensowniejsze będą zawory proste, czy kątowe.

Często zadawane pytania (FAQ) o montaż wymienników

Jak zamontować wymiennik ciepła na ścianie?

Przykręć płytę wspornika do ściany nośnej, wsuń wymiennik między obejmy i dociągnij je, a następnie skręć śrubunki kątowe z rurami instalacji. Śrubunki są obrotowe, więc kierunek wyprowadzenia rur ustawiasz na końcu. Masa urządzenia wraz z czynnikiem powinna opierać się na wsporniku, nigdy na przyłączach – to podstawowy warunek trwałości lutowanych króćców.

Jaki zestaw montażowy wybrać do wymiennika 30 kW lub 40 kW?

Zestaw dobiera się po rozmiarze gwintu, nie po mocy. Sprawdź w karcie wymiennika, czy przyłącza to 3/4" (DN20), 1" (DN25) czy 1 1/4" (DN32), i wybierz odpowiednio WSP3/4", WSP1" lub WSP5/4. Urządzenia o podobnej mocy mogą mieć różne przyłącza, dlatego moc w kilowatach nie jest tu kryterium doboru.

Czy wspornik pasuje do wymienników innych producentów?

Tak, wsporniki są uniwersalne mechanicznie – decyduje zgodność rozmiaru gwintu i gabarytu korpusu. Wariant 5/4" jest wprost opisany jako pasujący do wymienników różnych producentów. Inaczej jest z izolacjami: te są dedykowane konkretnym seriom NORDIC TEC i ich dopasowanie do innych marek nie jest gwarantowane.

Zawory proste czy kątowe z termometrem?

Zawory proste (ZKT DN25, 10 cm z gwintem) stosuj, gdy rura biegnie w osi przyłącza. Zawory kątowe 90° (12 cm z gwintem) sprawdzają się przy ciasnej zabudowie i gdy trzeba szybko skręcić w bok lub w dół bez dodatkowych kolanek. Funkcjonalnie oba warianty są równorzędne: odcinają obieg i dają odczyt temperatury.

Czy do zestawu potrzebuję dodatkowych uszczelek?

W standardowym montażu nie. Gwinty zaworów w naszych kompletach zawierają fabryczną uszczelkę, więc wystarczy prawidłowe dokręcenie. Dodatkowe materiały uszczelniające bywają potrzebne dopiero przy łączeniu z niestandardowymi kształtkami lub gwintami w złym stanie technicznym.

Po co zawory odcinające przy wymienniku, jeśli mam zawory w kotłowni?

Zawory bezpośrednio przy wymienniku pozwalają odciąć i zdemontować samo urządzenie bez spuszczania wody z całej instalacji. To realna oszczędność czasu przy płukaniu chemicznym, kontroli zakamienienia lub wymianie. Wersja z termometrami dodatkowo daje bieżący odczyt różnicy temperatur, czyli podstawową diagnostykę sprawności wymiennika.
