Zawory czterodrożne

Zawory czterodrożne NORDIC TEC – mieszacze 4-drogowe z siłownikiem i bez

W skrócie: w AquaVentis znajdziesz mosiężne zawory czterodrożne (mieszające, 4DR) marki NORDIC TEC w rozmiarach 3/4" (DN20) i 1" (DN25), dostępne osobno lub w gotowym zestawie z siłownikiem Elodrive ST10 10 Nm 230 V. Ich zadaniem jest jednoczesne obniżenie temperatury wody zasilającej instalację i podniesienie temperatury powrotu do kotła, co chroni wymiennik przed tzw. zimnym powrotem i kondensacją spalin. Poniżej znajdziesz parametry, schemat przepływów, zasady doboru wielkości, wskazówki montażowe i regulacyjne oraz FAQ.

Parametry techniczne i charakterystyka zaworów 4-drogowych NORDIC TEC

Zawór czterodrożny to zawór mieszający z czterema przyłączami i jednym obrotowym grzybkiem, sterowanym pokrętłem ze skalą lub siłownikiem. W ofercie AquaVentis dostępne są dwa warianty wymiarowe korpusu — 3/4" DN20 oraz 1" DN25 — a także komplet 1" połączony fabrycznie z siłownikiem. Konstrukcja jest identyczna jak w zaworach trójdrożnych tego producenta, dzięki czemu obie rodziny mieszaczy współpracują z tym samym napędem, co upraszcza serwis i magazynowanie części.

Materiał wykonania i trwałość korpusu

Korpusy mieszaczy NORDIC TEC wykonane są z mosiądzu — materiału standardowego w instalacjach CO i CWU, odpornego na korozję w wodzie grzewczej i łatwego w uszczelnianiu na gwintach. Zawory ręczne mają wyprofilowaną rączkę z oznaczeniem położenia, co pozwala odtworzyć nastawę po pracach serwisowych. Wszystkie egzemplarze w sklepie są nowe, nieużywane, w opakowaniu producenta; część pozycji objęto wyprzedażą magazynową, dlatego dostępność poszczególnych średnic warto potwierdzić przed zamówieniem większej partii.

Warunki pracy i ograniczenia instalacyjne

Mieszacz 4-drogowy jest elementem regulacyjnym, a nie odcinającym — nawet w położeniu skrajnym nie zapewnia szczelnego zamknięcia obiegu. Dlatego przed i za zaworem należy przewidzieć armaturę odcinającą; w AquaVentis znajdziesz do tego zawory kulowe odcinające z termometrami, które jednocześnie dają podgląd temperatury zasilania i powrotu. Dokładne dopuszczalne ciśnienie i maksymalną temperaturę pracy podaje dokumentacja producenta dołączona do produktu — nasz dział techniczny bezpłatnie pomoże zinterpretować te dane pod konkretną instalację.

Rozmiary przyłączy i dobór wielkości zaworu czterodrożnego

Wielkość mieszacza dobiera się do średnicy rurociągu obiegu kotłowego i wymaganego przepływu, a nie „na zapas”. Przewymiarowany zawór pracuje w wąskim wycinku kąta obrotu, przez co regulacja staje się skokowa i temperatura zasilania „pływa”. Zawór zbyt mały wprowadza nadmierny opór hydrauliczny, który musi pokryć pompa obiegowa. W praktyce trzymamy się prostej reguły: DN zaworu = DN przewodu w obiegu pierwotnym kotła.

Zestawienie dostępnych wariantów

Produkt	Referencja	Przyłącze	Typ	Napęd
Zawór czterodrożny 3/4 cala	z-4DR-3/4cal	3/4" (DN20)	mieszający 4-drogowy	ręczny (opcjonalnie ST10)

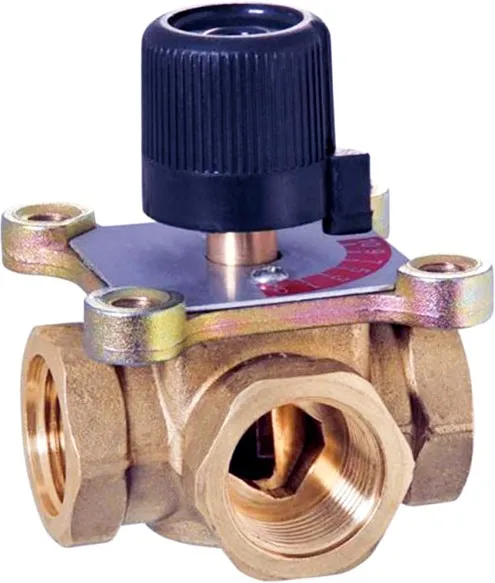

Zawór czterodrożny 1 cal	z-4DR-1cal	1" (DN25)	mieszający 4-drogowy	ręczny (opcjonalnie ST10)

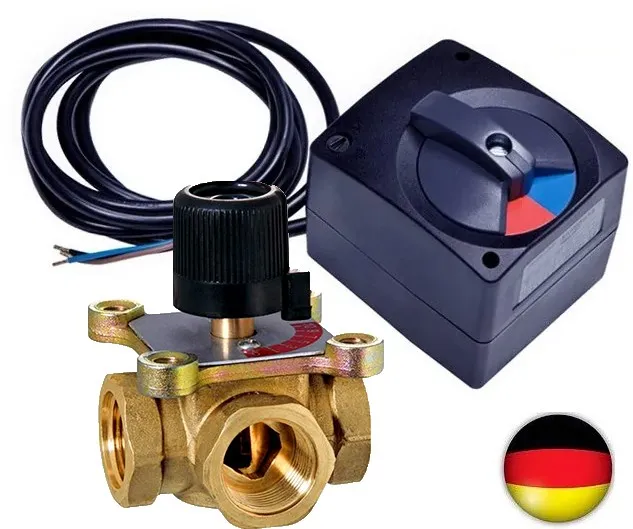

Zawór czterodrożny z siłownikiem 1"	z-4DR-1cal-sił	1" (DN25)	zestaw 4DR + siłownik	Elodrive ST10, 230 V, 10 Nm
Zawór trójdrożny 1 cal	z-3DR-1cal	1" (DN25)	mieszający 3-drogowy	ręczny (opcjonalnie ST10)
Zawór trójdrożny 1 1/4 cala	z-3DR-5/4-cala	1 1/4" (DN32)	mieszający 3-drogowy	ręczny (opcjonalnie ST10)
Zawór trójdrożny 2 cale	zawor-3DR-2-cale	2" (DN50)	mieszający 3-drogowy	ręczny (opcjonalnie ST10)
Siłownik Elodrive ST10	ST10	do 3/4"–2"	napęd trójpunktowy	230 V, 10 Nm

Jeśli potrzebujesz mieszacza w średnicy większej niż 1", w tej chwili dostępny jest on w wersji trójdrożnej (do 2" DN50) — w wielu układach z ochroną powrotu to rozwiązanie w pełni wystarczające. Pełne zestawienie znajdziesz w kategorii zawory trójdrożne.

Zasada działania zaworu czterodrożnego

W mieszaczu 4-drogowym strumienie krzyżują się dwukrotnie. Gorąca woda z kotła dzieli się na dwie części: jedna trafia do instalacji, druga „skraca drogę” i wraca bezpośrednio do powrotu kotła. Równolegle wychłodzona woda z instalacji dzieli się analogicznie — część idzie do kotła, część jest domieszywana do zasilania. Efekt jest podwójny: zasilanie instalacji zostaje obniżone do żądanej temperatury, a powrót do kotła podniesiony. To odróżnia mieszacz czterodrożny od trójdrożnego, który realizuje tylko jedno z tych zadań.

Schemat przepływów i oznaczenia portów

• Port kotłowy zasilanie – wejście gorącej wody ze źródła ciepła.
• Port kotłowy powrót – wyjście wody wracającej do wymiennika kotła.
• Port instalacyjny zasilanie – wyjście do grzejników, podłogówki lub buforu.
• Port instalacyjny powrót – wejście wody wychłodzonej z instalacji.

Porty kotłowe i instalacyjne leżą na przeciwnych osiach korpusu, dlatego orientacja montażu ma znaczenie: zamiana par przyłączy sprawia, że zawór nadal się obraca, ale nie realizuje domieszania. Przed zamurowaniem czy zaizolowaniem instalacji warto sprawdzić kierunki przepływu termometrami — np. w zaworach kulowych z termometrami montowanych po obu stronach mieszacza.

Zalety zaworu czterodrożnego: ochrona powrotu kotła

Najczęstszy powód zakupu mieszacza 4DR to ochrona kotła stałopalnego przed zimnym powrotem. Gdy do rozgrzanego wymiennika wraca woda o niskiej temperaturze, na jego ściankach wykrapla się wilgoć ze spalin, tworząc agresywne związki, które przyspieszają korozję i osadzanie się smoły. Utrzymanie powrotu w zakresie zalecanym przez producenta kotła wydłuża życie wymiennika i ogranicza zjawisko taktowania.

Drugi efekt to stabilizacja temperatury zasilania obiegów niskotemperaturowych. Mieszacz pozwala zasilić podłogówkę z tego samego źródła, które obsługuje grzejniki, bez ryzyka podania zbyt wysokiej temperatury w wylewkę. W praktyce zawór wchodzi wtedy w skład węzła z pompą i rozdzielaczem — kompletne rozwiązania znajdziesz w kategoriach grupy pompowe z mieszaczem oraz grupy pompowe do podłogówki.

Trzecia korzyść dotyczy układów z buforem i kilkoma odbiornikami. Precyzyjne sterowanie mieszaniem pozwala rozdzielić temperatury na obiegi bez „walki” pomp między sobą, zwłaszcza gdy instalację rozprowadza rozdzielacz hydrauliczny CO lub sprzęgło.

Zawór 3-drogowy vs 4-drogowy – różnice i kryteria wyboru

Oba typy to zawory mieszające, ale realizują różne scenariusze regulacji:

• Zawór trójdrożny (3DR) ma trzy przyłącza i miesza dwa strumienie w jeden. Typowo obniża temperaturę zasilania obiegu grzewczego albo — w innym układzie podłączenia — podnosi temperaturę powrotu.
• Zawór czterodrożny (4DR) robi obie rzeczy jednocześnie, bo dysponuje osobnymi ścieżkami dla zasilania i powrotu.
• Zawór trójdrożny termostatyczny działa bez zasilania elektrycznego — nastawę trzyma wkład woskowy. To rozwiązanie dla CWU i mniejszych obiegów; szczegóły w kategorii zawory termostatyczne trójdrożne.

Kryterium wyboru jest proste: jeśli chronisz kocioł stałopalny i równocześnie zasilasz obieg o niższej temperaturze, wybierz 4DR. Jeśli potrzebujesz tylko jednej z tych funkcji — wystarczy 3DR, dostępny u nas w szerszym zakresie średnic, aż do 2".

Automatyzacja układu: zawór czterodrożny z siłownikiem

Wersja ręczna wymaga ustawienia nastawy raz i korygowania jej sezonowo. Gdy chcesz, aby temperatura zasilania nadążała za pogodą lub sygnałem ze sterownika kotła, potrzebny jest napęd. Zestaw zawór czterodrożny 1" + siłownik Elodrive ST10 jest gotowy do podłączenia — nie musisz dobierać adaptera ani sprawdzać zgodności trzpienia.

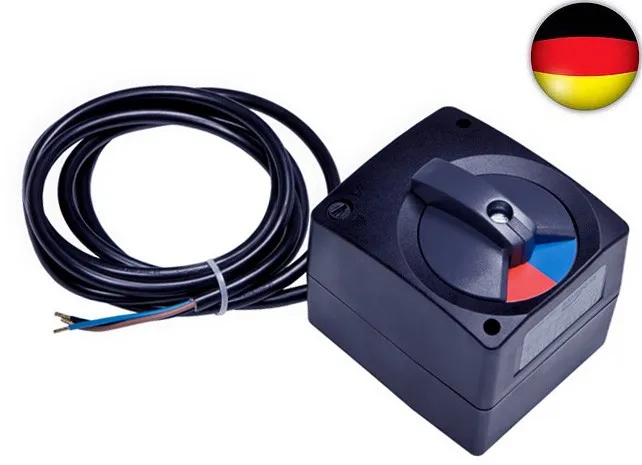

Specyfikacja siłownika Elodrive ST10

• Moment obrotowy: 10 Nm.
• Napięcie zasilania: 230 V.
• Typ sterowania: trójpunktowy (otwórz / zamknij / stop), zgodny z większością sterowników kotłowych i pogodowych.
• Produkcja: Niemcy.
• Kompatybilność: zawory mieszające NORDIC TEC 3/4", 1", 5/4", 6/4" i 2" — zarówno trójdrożne, jak i czterodrożne.

Ten sam napęd możesz też dokupić osobno (referencja ST10) i zmodernizować istniejący mieszacz ręczny bez wymiany korpusu i bez ingerencji w rurociąg. Jeśli automatyzujesz cały węzeł, sprawdź także zawory i akcesoria do rozdzielaczy podłogówki oraz zestawy rozdzielaczy do podłogówki.

Montaż i ustawienie zaworu czterodrożnego

Gdzie zamontować zawór w instalacji CO?

Mieszacz 4DR montuje się w obiegu kotłowym, możliwie blisko źródła ciepła, tak aby obejmował zarówno zasilanie, jak i powrót kotła. Pompa obiegowa pracuje po stronie instalacji, za portem zasilania. Zawór powinien być dostępny serwisowo — przy siłowniku potrzebna jest przestrzeń na demontaż napędu i miejsce na przewód 230 V. Przed mieszaczem warto przewidzieć filtr lub separator zanieczyszczeń, bo drobiny rdzy i osadów są najczęstszą przyczyną zacinania się grzybka.

Jak ustawić zawór 4-drożny? Instrukcja regulacji ręcznej

• Rozgrzej instalację do normalnych warunków pracy i pozwól jej ustabilizować się kilkanaście minut.
• Odczytaj temperaturę powrotu do kotła i zasilania instalacji na termometrach.
• Obracaj pokrętło małymi krokami (po kilka stopni skali), za każdym razem czekając na reakcję układu — bezwładność wodna instalacji to zwykle kilka minut.
• Celem jest powrót nie niższy niż wartość zalecana przez producenta kotła i zasilanie zgodne z projektem obiegu.
• Zanotuj położenie rączki na skali — po pracach serwisowych łatwo wrócisz do sprawdzonej nastawy.

Jak sprawdzić działanie zaworu czterodrożnego?

Najprostszy test to obrót pokrętła między skrajnymi położeniami przy pracującej instalacji. Jeśli temperatury na zasilaniu i powrocie nie reagują, przyczyną jest zwykle zablokowany grzybek, błędne podłączenie portów lub — w wersji automatycznej — brak sygnału ze sterownika albo rozprzęgnięty siłownik. Warto zacząć od odłączenia napędu i ręcznego sprawdzenia oporu trzpienia. Twardej wody i osadów pomagają uniknąć galwaniczne zmiękczacze i uzdatniacze wody.

Zawory czterodrożne w AquaVentis – co zyskujesz

AquaVentis to sklep specjalizujący się w technice grzewczej i osprzęcie instalacyjnym marki NORDIC TEC: od płytowych wymienników ciepła i rozdzielaczy ogrzewania podłogowego i CO, przez sprzęgła hydrauliczne, aż po armaturę mieszającą. Wysyłamy z magazynu w Polsce, oferujemy bezpłatną pomoc w doborze i wsparcie techniczne — także przy większych, powtarzalnych zamówieniach instalatorskich. Jeżeli mieszacz ma pracować przy wymienniku, przydadzą się również zestawy montażowe do wymienników i izolacje wymienników ciepła.

FAQ – zawory czterodrożne

Jak działa zawór 4-drożny?

Wewnątrz mosiężnego korpusu obraca się grzybek, który dzieli dwa strumienie: gorące zasilanie z kotła i wychłodzony powrót z instalacji. Część gorącej wody kierowana jest wprost do powrotu kotła, a część wody powrotnej domieszywana jest do zasilania. W efekcie instalacja dostaje niższą temperaturę, a kocioł wyższą temperaturę powrotu — jednym urządzeniem.

Czym się różni zawór trójdrożny od czterodrożnego?

Zawór trójdrożny ma trzy przyłącza i realizuje jedną funkcję mieszania — albo obniża zasilanie obiegu, albo podnosi powrót kotła, zależnie od sposobu podłączenia. Zawór czterodrożny ma cztery przyłącza i wykonuje oba zadania jednocześnie. Dlatego 4DR jest naturalnym wyborem przy kotłach stałopalnych z obiegiem niskotemperaturowym.

Gdzie się montuje zawór czterodrożny?

W obiegu kotłowym, blisko źródła ciepła, tak aby obejmował zasilanie i powrót kotła. Pompa obiegowa pracuje po stronie instalacji, za portem zasilania. Zawór wymaga dostępu serwisowego, a przy wersji z siłownikiem także miejsca na napęd i przewód 230 V. Termometry po obu stronach mieszacza znacznie ułatwiają późniejszą regulację.

Czy warto zakładać zawór czterodrożny?

Tak, jeśli chronisz wymiennik kotła stałopalnego przed zimnym powrotem, a jednocześnie zasilasz podłogówkę lub inny obieg o niższej temperaturze. Mieszacz 4DR ogranicza kondensację spalin i taktowanie źródła ciepła. W układach, gdzie potrzebna jest tylko jedna z tych funkcji, tańszy i wystarczający będzie mieszacz trójdrożny.

Czy do zaworu czterodrożnego można dokupić siłownik później?

Można. Siłownik Elodrive ST10 o momencie 10 Nm i zasilaniu 230 V pasuje do zaworów mieszających NORDIC TEC w rozmiarach 3/4", 1", 5/4", 6/4" i 2" — zarówno trójdrożnych, jak i czterodrożnych. Modernizacja polega na osadzeniu napędu na trzpieniu istniejącego zaworu, bez wymiany korpusu i bez ingerencji w rurociąg.

W jakich rozmiarach dostępne są zawory czterodrożne w AquaVentis?

W ofercie znajdują się mieszacze 4-drogowe w przyłączach 3/4" (DN20) i 1" (DN25), a także gotowy zestaw 1" z siłownikiem ST10. Zawory trójdrożne dostępne są w szerszym zakresie: 3/4", 1", 1 1/4" (DN32) oraz 2" (DN50). Przy większych zamówieniach skontaktuj się z nami — pomożemy dobrać wielkość do przepływu.
