Ten sam płytowy wymiennik ciepła może obsłużyć kocioł gazowy, pompę ciepła, kominek z płaszczem wodnym albo węzeł cieplny — ale w każdym z tych układów pracuje z inną różnicą temperatur, innym czynnikiem i innym przepływem. Dlatego w AquaVentis dzielimy katalog NORDIC TEC według zastosowań: zaczynasz od tego, co masz w instalacji, a nie od tabeli mocy. Poniżej znajdziesz przegląd zastosowań, zasadę działania wymiany ciepła, kluczowe parametry serii Ba-12, Ba-23 i Ba-32 oraz praktyczne kryteria doboru.

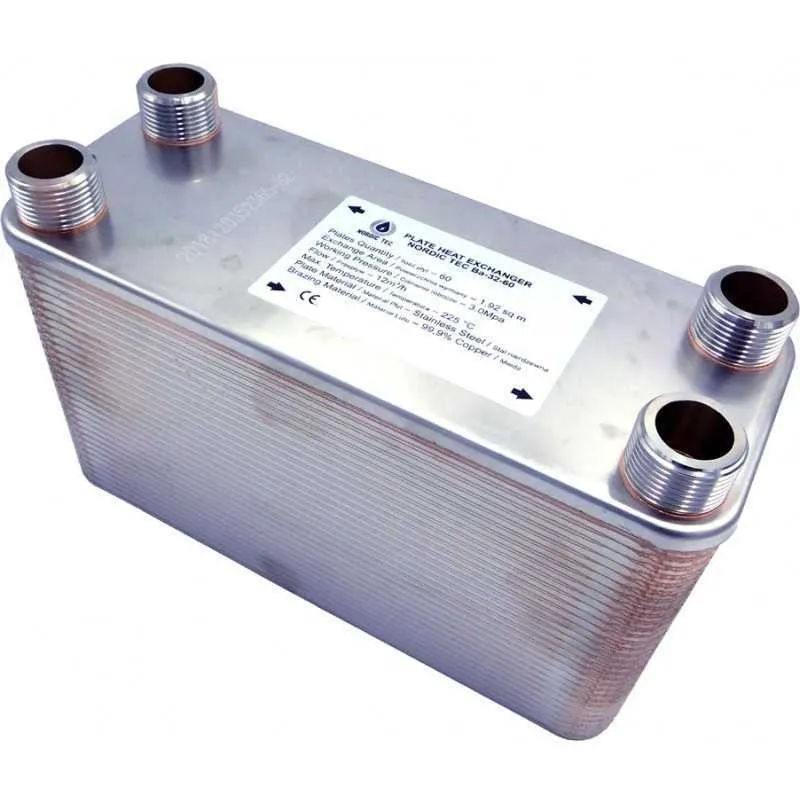

Katalog płytowych wymienników ciepła NORDIC TEC według zastosowań

Asortyment obejmuje modele od najmniejszego Ba-12-20 (20 płyt, 0,24 m², moc nominalna 5–20 kW) po przemysłowy Ba-115-60 o mocy 320–500 kW na przyłączu 2". W praktyce najczęściej wybierane grupy to:

• wymienniki do kotłów gazowych — rozdzielenie obiegu kotła kondensacyjnego od instalacji CO,
• wymienniki do kotłów CO na paliwa stałe — pellet, węgiel, drewno, biomasa,
• wymienniki do pomp ciepła — praca na niskim poślizgu temperatur, często z glikolem,
• wymienniki do kominków z płaszczem wodnym — oddzielenie obiegu otwartego od zamkniętego,
• wymienniki do kolektorów słonecznych — obieg glikolowy po stronie solarnej,
• wymienniki do ogrzewania miejskiego — węzły z wysokim parametrem zasilania,
• wymienniki do freonu — układy chłodnicze z czynnikiem gazowym,
• wymienniki do piwowarstwa domowego — szybkie chłodzenie brzeczki.

Jeśli znasz już potrzebną średnicę króćców, szybciej trafisz przez podział według rozmiaru przyłączy, a przy doborze obliczeniowym — przez zestawienie według powierzchni wymiany.

Zastosowania wymienników w systemach grzewczych i chłodniczych

W technice grzewczej wymiennik płytowy pełni trzy podstawowe funkcje. Pierwsza to separacja hydrauliczna dwóch obiegów, które nie mogą się mieszać — na przykład instalacji z kotłem na paliwo stałe i układu zamkniętego z podłogówką. Druga to przygotowanie ciepłej wody użytkowej w trybie przepływowym. Trzecia to przekazanie ciepła między czynnikami o różnym składzie, np. z obiegu glikolowego pompy ciepła lub kolektora do wody instalacyjnej.

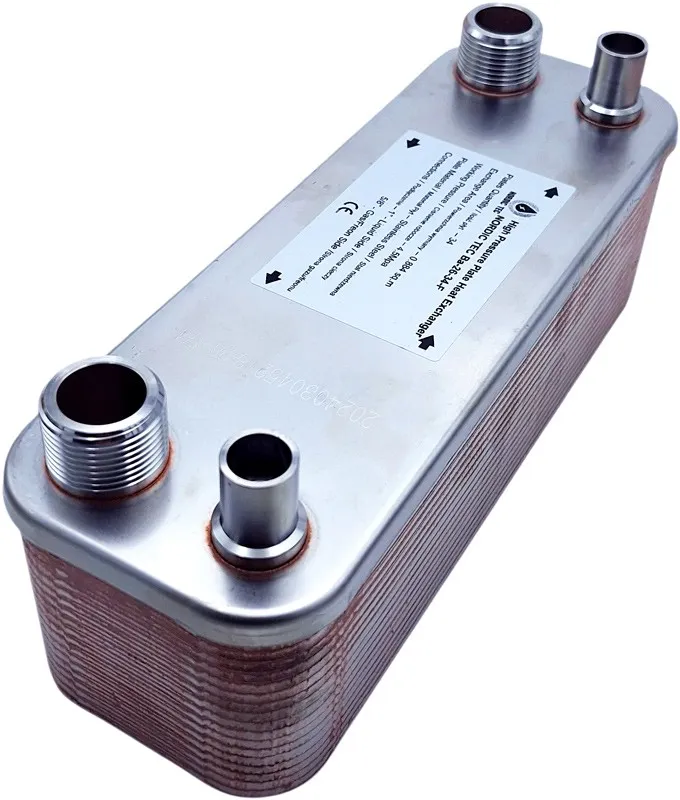

W chłodnictwie i technologii ten sam pakiet płyt działa odwrotnie: odbiera ciepło z medium procesowego. Stąd wymienniki serii Ba znajdują zastosowanie jako chłodnice cieczy, wymienniki międzyobiegowe oraz elementy układów z czynnikiem chłodniczym — w tym przypadku z przyłączami przygotowanymi do wlutowania nypli SAE.

3 rodzaje wymiany ciepła w technice grzewczej

Fizyka zna trzy mechanizmy transportu ciepła: przewodzenie (kondukcja) — przez materiał, konwekcję — przez ruch płynu, i promieniowanie — falami elektromagnetycznymi. W wymienniku płytowym pracują dwa pierwsze: konwekcja przenosi ciepło od czynnika do powierzchni płyty, a przewodzenie przez cienką ściankę ze stali nierdzewnej — do czynnika po drugiej stronie. Promieniowanie ma tu znaczenie pomijalne, dlatego liczy się przede wszystkim turbulencja przepływu i czystość powierzchni płyt.

Schemat działania i kierunek przepływu (przeciwprąd)

Wymienniki NORDIC TEC serii Ba to konstrukcje lutowane, przeciwprądowe. Pakiet wyprofilowanych płyt tworzy naprzemienne kanały: w co drugim płynie czynnik grzewczy, w pozostałych czynnik ogrzewany, i to w kierunkach przeciwnych. Przeciwprąd utrzymuje różnicę temperatur na całej długości płyty, co daje wyższą sprawność niż układ współprądowy przy tej samej powierzchni.

Praktyczna zasada montażu wynika prosto z tego schematu: zasilanie gorące podłącza się po przeciwnej stronie niż zasilanie zimne, po skosie. Odwrotne podłączenie zamienia wymiennik w układ współprądowy i obniża moc przenoszoną nawet przy poprawnie dobranej liczbie płyt. Kontrolę pracy ułatwiają zawory kulowe odcinające z termometrami na wszystkich czterech króćcach.

Cechy charakterystyczne płytowych wymienników ciepła

• Wysoka sprawność w małej obudowie — pakiet 30 płyt serii Ba-23 (0,69 m²) przenosi 15–35 kW.
• Brak uszczelek — konstrukcja lutowana ogranicza liczbę miejsc potencjalnych przecieków.
• Odporność ciśnieniowa — Ba-23-30 przewidziano do instalacji do 20 bar, Ba-32-50 do 30 bar.
• Praca ciecz–ciecz i ciecz–gaz — zależnie od modelu i rodzaju przyłączy.

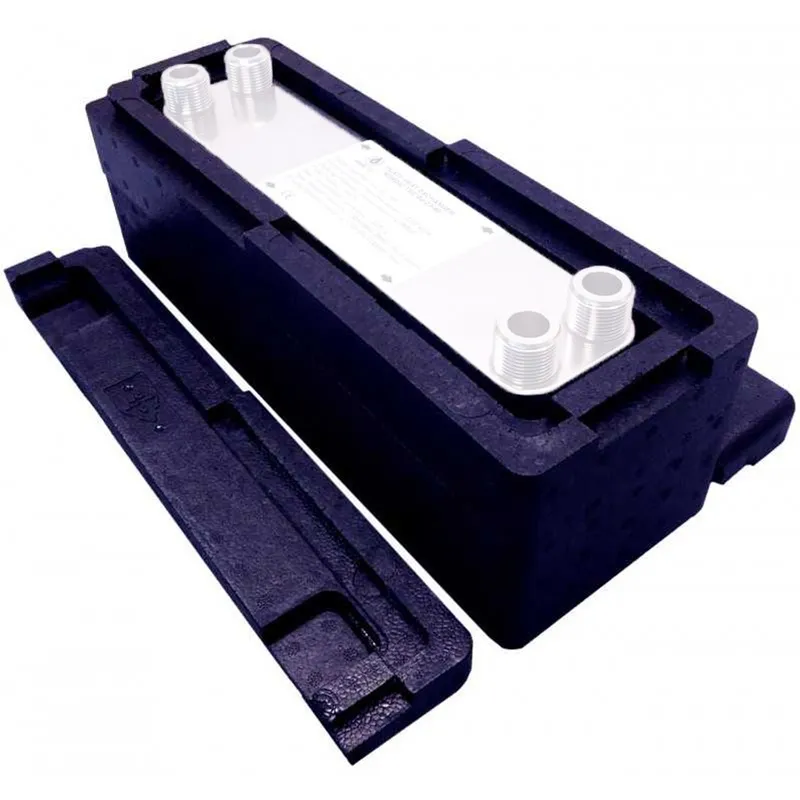

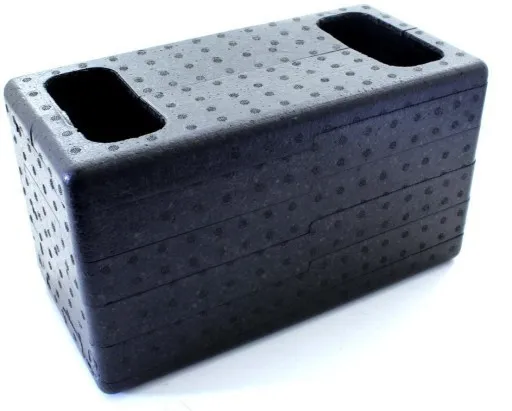

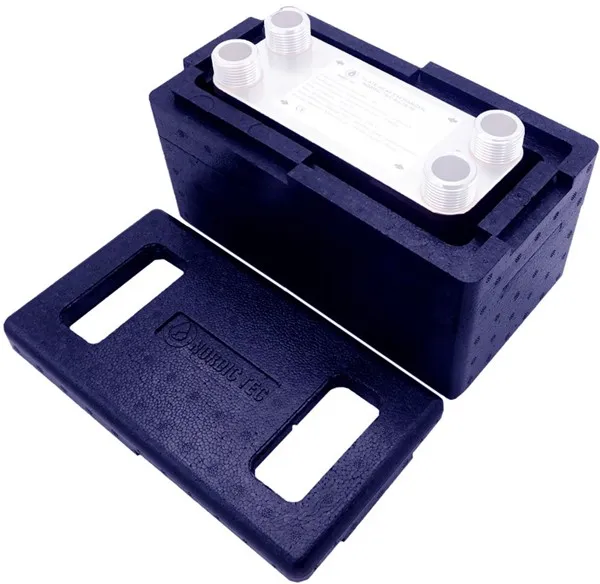

• Możliwość rozbudowy o izolację i uchwyty montażowe ze śrubunkami.

Zalety serwisowe i odporność materiałowa stali nierdzewnej

Stal nierdzewna jest odporna na korozję w kontakcie z wodą instalacyjną, glikolem i większością mediów grzewczych, dlatego wymienniki lutowane nie wymagają wymiany uszczelek ani okresowego dokręcania śrub ściągających. Serwis sprowadza się do płukania chemicznego lub przepłukania w kierunku przeciwnym do normalnego przepływu. Kosztem tej prostoty jest brak możliwości rozkręcenia pakietu — dlatego w wodzie twardej sensowne jest wcześniejsze zabezpieczenie instalacji, np. przy pomocy galwanicznych zmiękczaczy i uzdatniaczy wody oraz filtra siatkowego przed wymiennikiem.

Kluczowe parametry płytowych wymienników ciepła

Przy doborze pod konkretne zastosowanie liczy się pięć wielkości: moc nominalna (kW), liczba płyt, powierzchnia wymiany (m²), rozmiar przyłącza i rodzaj czynnika po obu stronach. Warto pamiętać, że górna wartość zakresu mocy dotyczy tzw. wysokiego parametru, czyli dużej różnicy temperatur. W instalacji niskotemperaturowej ten sam model przeniesie moc bliższą dolnej granicy zakresu.

Tabela porównawcza parametrów serii Ba-12, Ba-23 i Ba-32

Model	Seria	Przyłącze	Płyty	Powierzchnia	Moc nominalna	Typowe zastosowanie
Ba-12-20	Ba-12	3/4"	20	0,24 m²	5–20 kW	dodatkowy obieg CO, mały układ CWU
Ba-12-30	Ba-12	3/4" (DN20)	30	0,36 m²	10–25 kW	małe urządzenia grzewcze
Ba-23-20	Ba-23	3/4"	20	0,46 m²	10–25 kW	praca ciecz–ciecz, kominek
Ba-23-30	Ba-23	3/4"	30	0,69 m²	15–35 kW	CO i CWU, instalacje do 20 bar
Ba-23-50	Ba-23	3/4"	50	1,15 m²	30–55 kW	większy dom, kilka obiegów
Ba-32-30	Ba-32	1"	30	0,96 m²	30–65 kW	kotły, pompy ciepła, chłodnictwo
Ba-32-40	Ba-32	1"	40	1,28 m²	40–85 kW	instalacje grzewcze większych obiektów
Ba-32-50	Ba-32	1" (DN25)	50	1,60 m²	50–110 kW	układy do 30 bar, zastosowania techniczne

Wymienniki do pomp ciepła i kotłów gazowych (20 kW i więcej)

Dla mocy około 20 kW punktem wyjścia są Ba-12-20 (5–20 kW) i Ba-23-20 (10–25 kW). Przy kotle kondensacyjnym, który pracuje z wyraźnym poślizgiem temperatur, taki pakiet zwykle wystarcza. Przy pompie ciepła różnica temperatur między zasilaniem i powrotem jest mniejsza, więc dla tej samej mocy potrzebna jest większa powierzchnia wymiany — częściej wybierany będzie Ba-23-30 (0,69 m²) lub model z serii Ba-32 na przyłączu 1". Zawsze warto też uwzględnić rodzaj czynnika: glikol ma inną lepkość i ciepło właściwe niż woda, co przesuwa dobór w stronę większego pakietu.

Wymienniki ciepła w instalacji CO — rodzaje układów

W instalacjach centralnego ogrzewania wymiennik pojawia się w kilku typowych rolach: jako separator obiegu otwartego (kominek, kocioł na paliwo stałe) od zamkniętego, jako wymiennik CWU, jako element sprzęgający dwa źródła ciepła oraz jako zabezpieczenie obiegu podłogowego przed zbyt wysoką temperaturą. W układach wieloobiegowych za wymiennikiem zwykle stają rozdzielacze hydrauliczne CO i sprzęgła, a przy podłogówce — rozdzielacze ogrzewania podłogowego i zawory termostatyczne trójdrożne pilnujące temperatury zasilania.

Na co zwrócić uwagę podczas wyboru wymiennika ciepła?

• Moc i temperatury — podaj zasilanie i powrót po obu stronach, nie tylko kW.
• Czynnik roboczy — woda, glikol, olej czy czynnik chłodniczy; decyduje o serii i typie przyłączy.
• Ciśnienie pracy — dla instalacji o wyższym ciśnieniu wybieraj modele o wyższej dopuszczalnej wartości, np. Ba-32-50 (do 30 bar).
• Średnica rur — dopasuj króćce, zamiast stosować redukcje.
• Miejsce montażu — wymiennik pracuje pionowo, z przyłączami dostępnymi do serwisu.
• Jakość wody — przy twardej wodzie zaplanuj uzdatnianie i filtr.

Zasady montażu i konserwacji wymienników płytowych

Wymiennik montuje się w pozycji pionowej, z zachowaniem przeciwprądu i z zaworami odcinającymi na każdym z króćców — dzięki temu późniejsze płukanie nie wymaga opróżniania całej instalacji. Warto od razu przewidzieć izolację wymiennika ciepła, która ogranicza straty postojowe, oraz zestaw montażowy z uchwytami i wyprowadzonymi śrubunkami. Konserwacja to okresowa kontrola spadku temperatury po stronie odbiorczej: jej pogorszenie przy niezmienionym przepływie zwykle oznacza początek osadzania się kamienia i sygnał do płukania chemicznego.

Dobór z pomocą specjalisty AquaVentis

Wymienniki wysyłamy z magazynu w Polsce, a pomoc w doborze jest bezpłatna. Opisz swoje zastosowanie: rodzaj źródła ciepła i jego moc, temperatury zasilania i powrotu, czynnik po obu stronach oraz średnicę rur — wskażemy konkretny model z serii Ba wraz z niezbędnym osprzętem. Dla układów basenowych osobno prowadzimy stalowe wymienniki basenowe, odporne na kontakt z wodą uzdatnianą chemicznie.

FAQ — wymienniki ciepła według zastosowań

Jakie są 3 rodzaje wymiany ciepła?

Przewodzenie, konwekcja i promieniowanie. W płytowym wymienniku ciepła pracują dwa pierwsze: konwekcja przenosi energię od płynącego czynnika do powierzchni płyty, a przewodzenie przez cienką ściankę ze stali nierdzewnej do czynnika w sąsiednim kanale. Promieniowanie odgrywa w tej konstrukcji rolę pomijalną.

Jaki wymiennik ciepła na 20 kW wybrać?

Dla około 20 kW sprawdzą się Ba-12-20 (20 płyt, 0,24 m², 5–20 kW) oraz Ba-23-20 (20 płyt, 0,46 m², 10–25 kW), oba na przyłączu 3/4". Jeżeli instalacja pracuje na niskim poślizgu temperatur, jak w układach z pompą ciepła, warto przejść na Ba-23-30 o powierzchni 0,69 m².

Co jest lepsze: bufor czy wymiennik ciepła?

To urządzenia o różnych zadaniach. Bufor magazynuje ciepło i wygładza pracę źródła, wymiennik przekazuje ciepło między obiegami bez mieszania czynników. Jeśli problemem jest cykliczne włączanie kotła, potrzebny jest bufor. Jeśli chodzi o oddzielenie instalacji lub inny czynnik po drugiej stronie — potrzebny jest wymiennik płytowy.

Czy jeden wymiennik obsłuży CO i ciepłą wodę użytkową?

Modele serii Ba-23 i Ba-32 są przewidziane do pracy zarówno w obiegach CO, jak i CWU, ale jeden pakiet płyt realizuje jedno zadanie w danym momencie. Przy równoczesnym grzaniu CO i przygotowaniu ciepłej wody stosuje się dwa wymienniki lub wymiennik plus zasobnik, z regulacją po stronie hydraulicznej.

Czy do glikolu potrzebny jest inny wymiennik?

Konstrukcja pozostaje ta sama — stal nierdzewna i lut miedziany są odporne na typowe mieszaniny glikolowe. Zmienia się dobór: glikol ma niższe ciepło właściwe i wyższą lepkość niż woda, więc dla tej samej mocy trzeba przewidzieć większą powierzchnię wymiany i uwzględnić wyższe opory przepływu.

Jak często czyścić płytowy wymiennik ciepła?

Nie ma jednego interwału — decyduje twardość wody i czystość instalacji. W praktyce kontroluje się różnicę temperatur na wymienniku; jej stopniowe pogarszanie oznacza narastanie osadu. Wymienników lutowanych nie rozkręca się, więc czyści się je chemicznie, przepłukując obieg, najlepiej przez wcześniej zamontowane zawory odcinające.
