Wymienniki płytowe do kotłów gazowych — dobór, montaż i konserwacja

Wymiennik płytowy przy kotle gazowym pełni jedno konkretne zadanie: rozdziela hydraulicznie obieg kotła od instalacji odbiorczej, przekazując ciepło bez mieszania czynników. Dzięki temu kocioł kondensacyjny pracuje w czystym, kontrolowanym układzie, a stara instalacja grzejnikowa, obieg podłogowy lub dodatkowy budynek dostają ciepło bez ryzyka przeniesienia zanieczyszczeń i szlamu. W AquaVentis do tego zastosowania oferujemy wymienniki lutowane NORDIC TEC serii Ba-12, Ba-16, Ba-23 i Ba-32 — od 10–25 kW do 50–110 kW.

Wymienniki płytowe do kotłów kondensacyjnych

Kocioł kondensacyjny osiąga najwyższą sprawność przy niskiej temperaturze powrotu. To ważne dla doboru wymiennika: im mniejsza różnica temperatur między obiegami, tym większa powierzchnia wymiany potrzebna do przeniesienia tej samej mocy. Dlatego przy kotle kondensacyjnym rzadko wybiera się najmniejszy możliwy pakiet płyt — bezpieczniej jest zejść z górnej granicy zakresu mocy modelu i dać sobie zapas powierzchni.

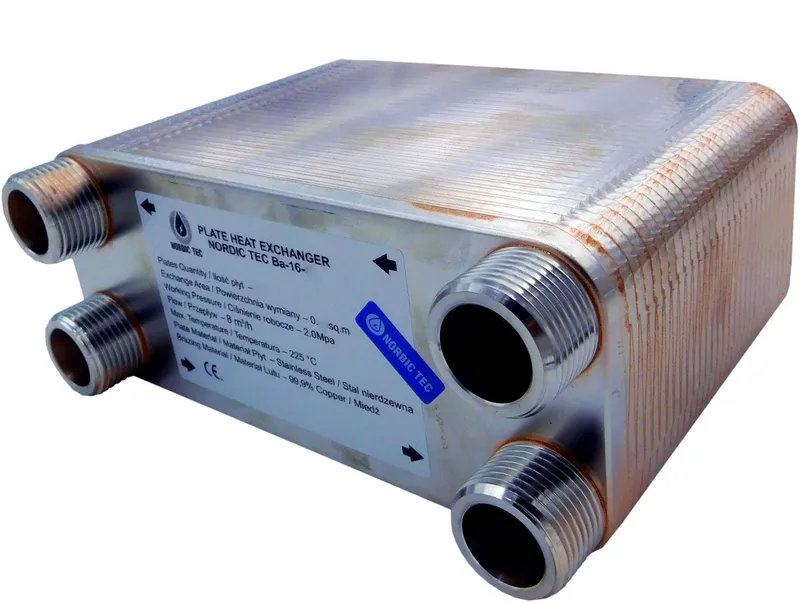

Do domów jednorodzinnych typowo wystarczają modele na przyłączu 3/4": Ba-12-30 (30 płyt, 0,36 m², 10–25 kW), Ba-23-20 (20 płyt, 0,46 m², 10–25 kW), Ba-23-30 (30 płyt, 0,69 m², 15–35 kW) i Ba-23-40 (40 płyt, 0,92 m², 20–45 kW). Większe obiekty obsługują serie na 1": Ba-16 (od 15–30 kW w Ba-16-24 do 35–75 kW w Ba-16-70) oraz Ba-32 (od 20–45 kW w Ba-32-20 do 50–110 kW w Ba-32-50). Pełny przegląd średnic znajdziesz w kategorii wymienniki według rozmiaru przyłączy.

Jak dobrać wymiennik płytowy do kotła — moc w kW a liczba płyt

Model NORDIC TEC	Przyłącze	Liczba płyt	Powierzchnia wymiany	Moc nominalna

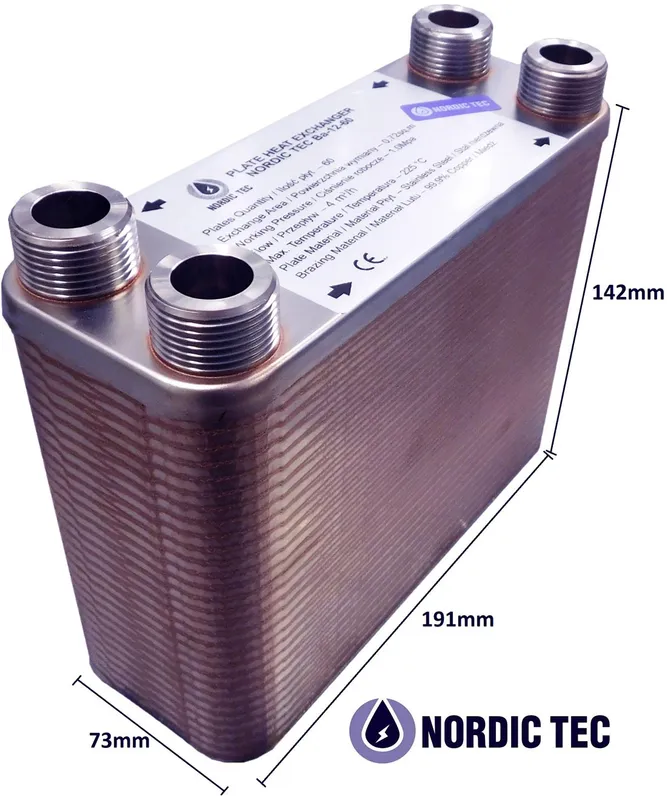

Ba-12-30	3/4" (DN20)	30	0,36 m²	10–25 kW

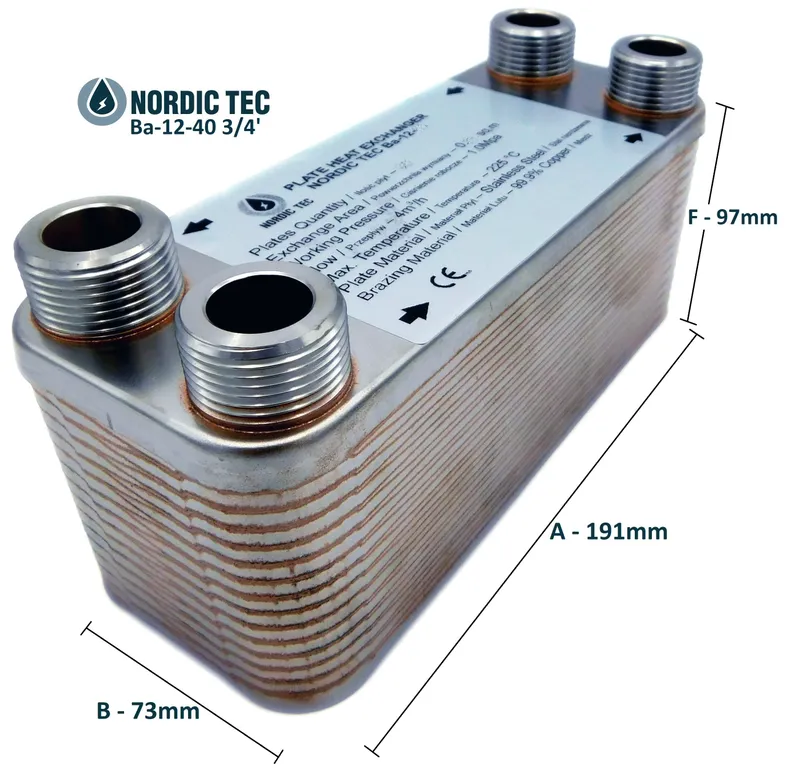

Ba-12-40	3/4"	40	—	12–35 kW

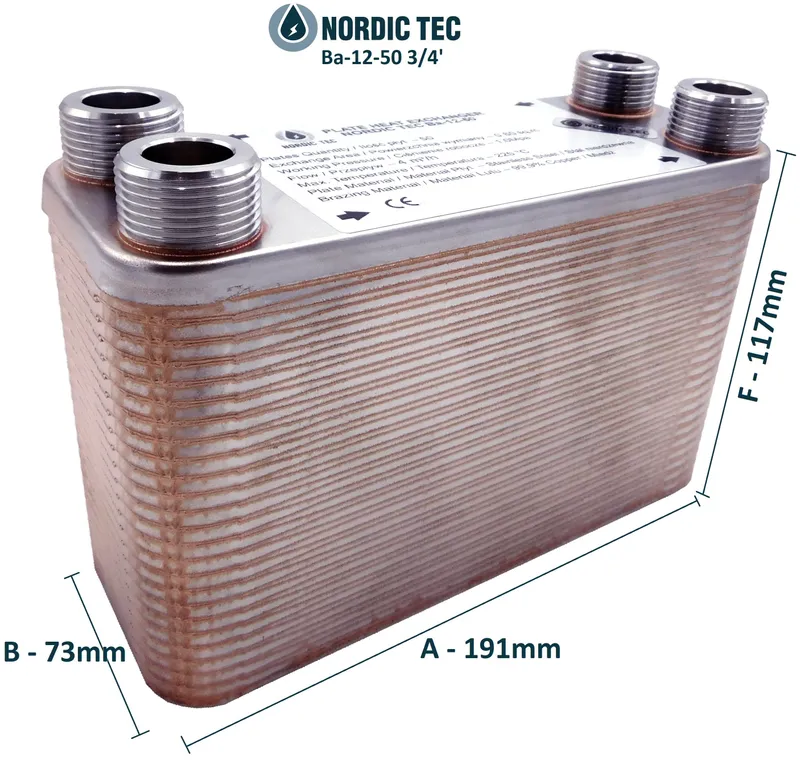

Ba-12-50	3/4"	50	—	15–45 kW

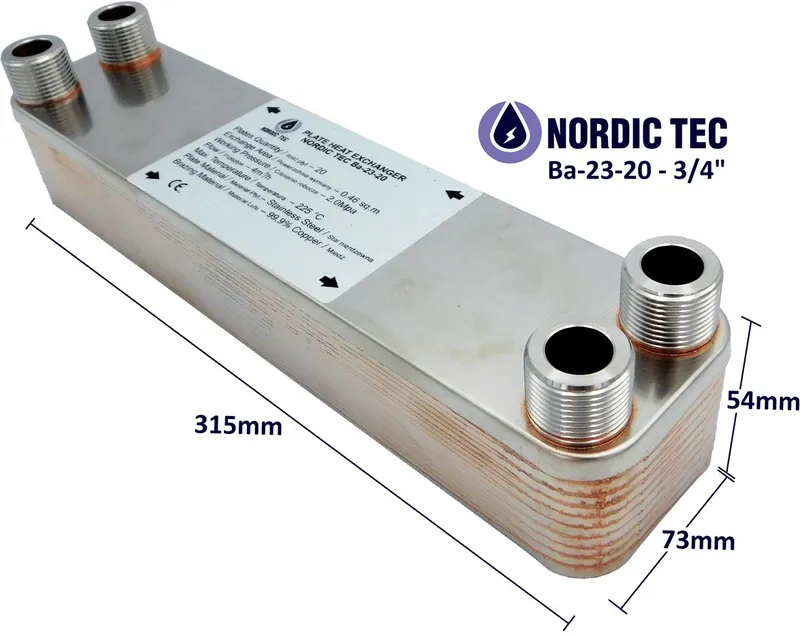

Ba-23-20	3/4"	20	0,46 m²	10–25 kW
Ba-23-30	3/4"	30	0,69 m²	15–35 kW
Ba-23-40	3/4"	40	0,92 m²	20–45 kW

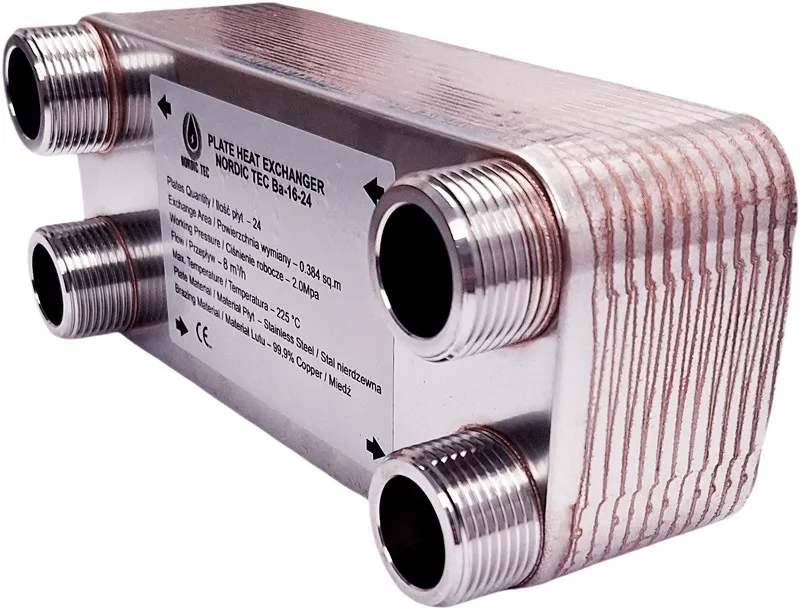

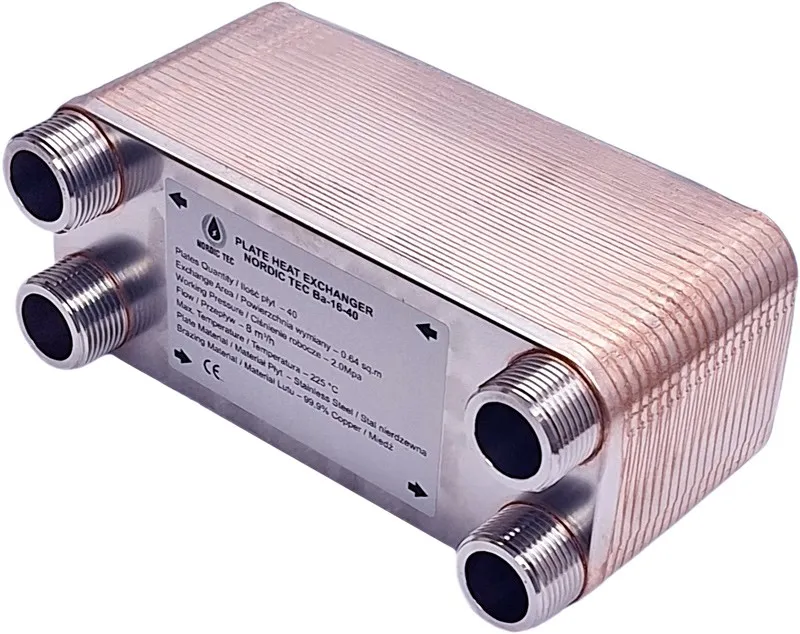

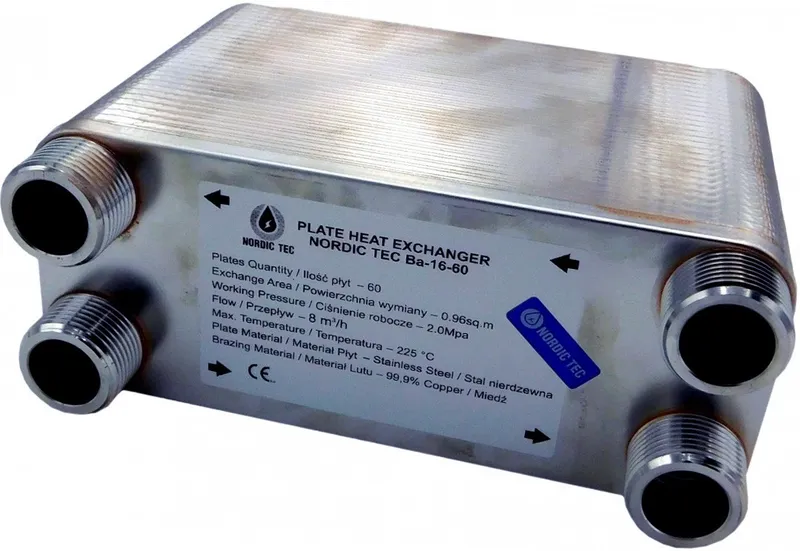

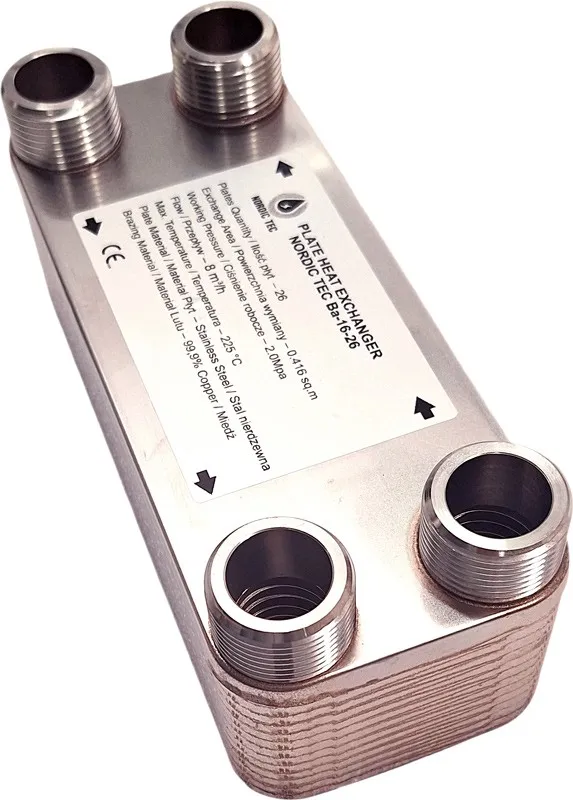

Ba-16-24	1" (gwint zewnętrzny)	24	—	15–30 kW

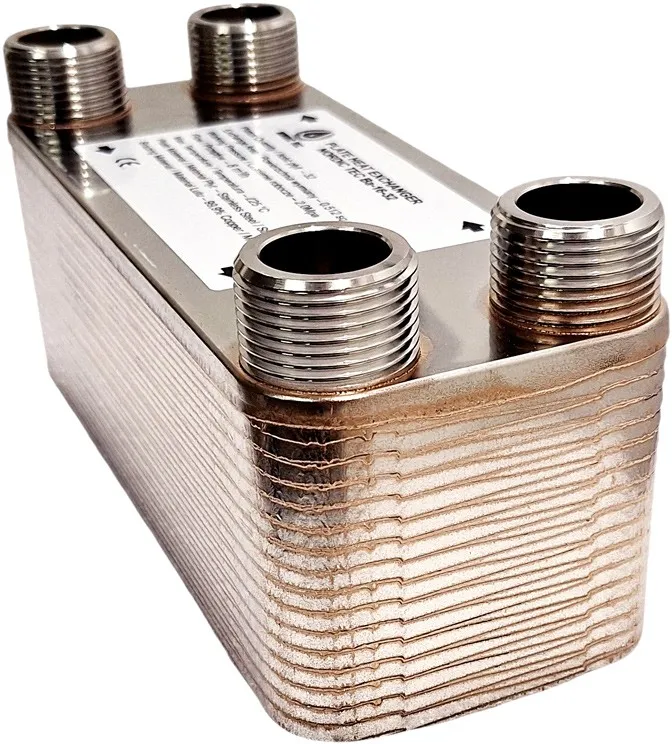

Ba-16-34	1"	34	—	25–45 kW

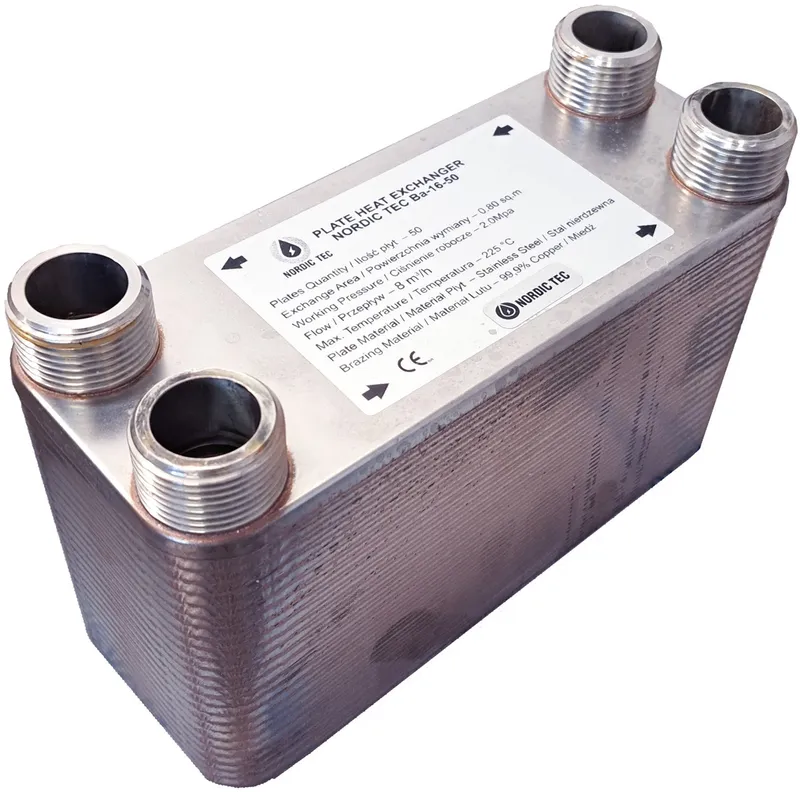

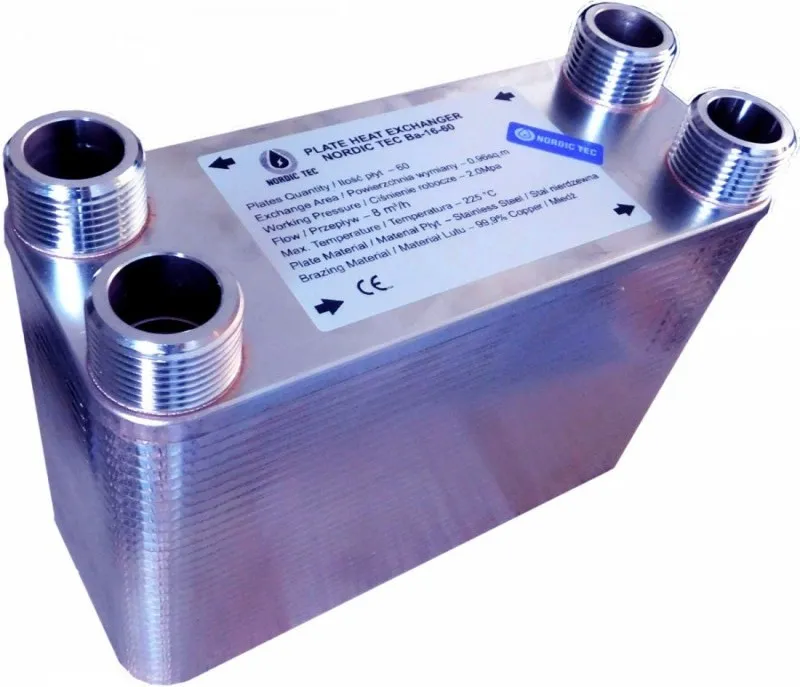

Ba-16-50	1"	50	—	32–55 kW
Ba-32-20	1"	20	—	20–45 kW

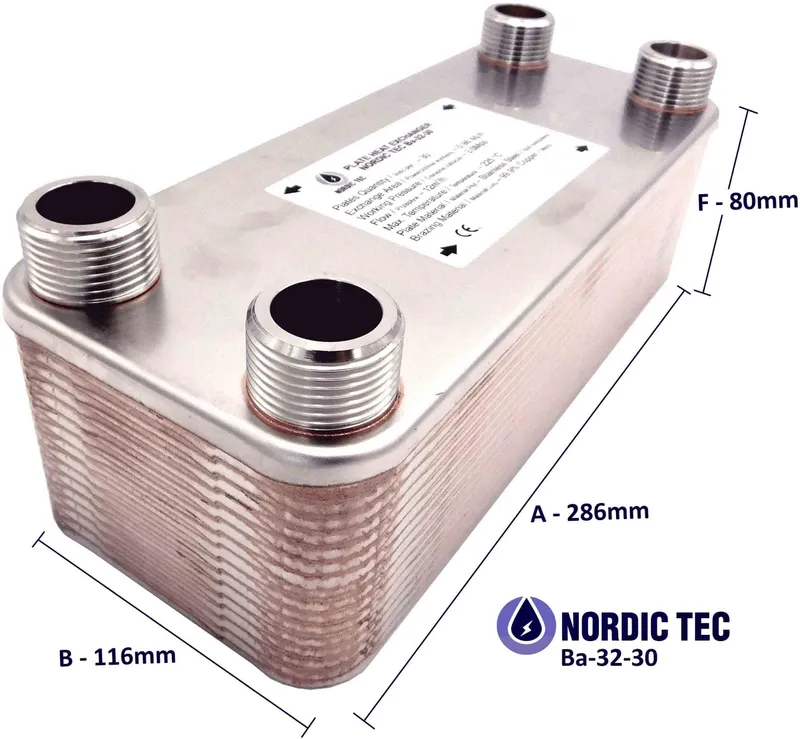

Ba-32-30	1"	30	0,96 m²	30–65 kW
Ba-32-40	1"	40	1,28 m²	40–85 kW
Ba-32-50	1" (DN25)	50	1,60 m²	50–110 kW

Górne wartości mocy odnoszą się do wysokiego parametru, czyli dużej różnicy temperatur między obiegami. Dla instalacji grzejnikowej 70/50 °C realna moc jest bliska środkowi zakresu, a dla obiegu podłogowego 40/30 °C — dolnej granicy. Ta sama zależność decyduje o wyborze wymiennika do pompy ciepła, gdzie poślizg temperatur jest jeszcze mniejszy.

Specyfikacja techniczna i materiałowa wymienników

Wymienniki serii Ba to konstrukcje lutowane, z płyt ze stali nierdzewnej, bez uszczelek i bez śrub ściągających. Wyprofilowanie płyt wymusza turbulentny przepływ, który poprawia współczynnik przejmowania ciepła i ogranicza osadzanie się zanieczyszczeń. Dopuszczalne ciśnienie zależy od modelu: Ba-23-30 przewidziano do instalacji do 20 bar, a Ba-32-50 do 30 bar — w domowej instalacji z kotłem gazowym, pracującej zwykle w okolicach 1,5–2,5 bar, to bardzo duży zapas.

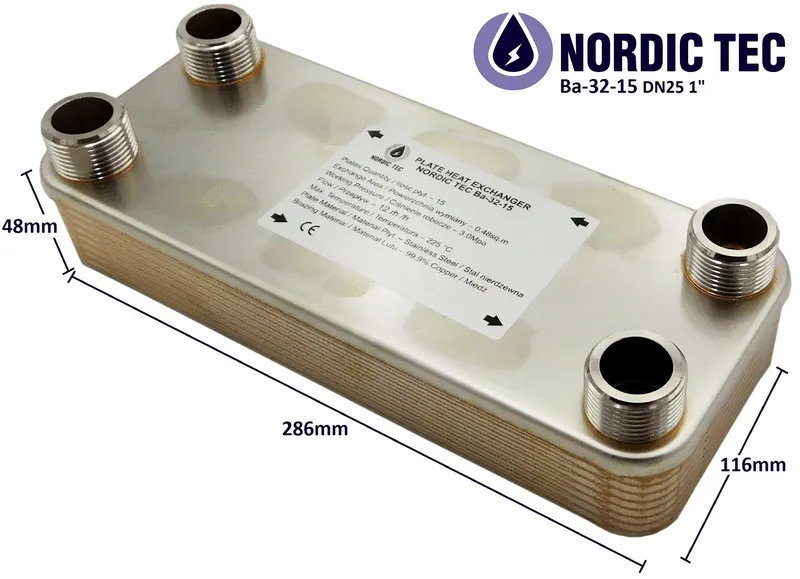

Płyty w największym modelu tej grupy, Ba-32-50, mają wymiar 286×116 mm, a łączna powierzchnia pakietu to 1,60 m². Kompaktowa geometria oznacza, że nawet wymiennik o mocy przekraczającej 100 kW zajmuje w kotłowni mniej miejsca niż zasobnik CWU. Do zabudowy przydają się zestawy montażowe z uchwytami i śrubunkami oraz izolacje wymienników ciepła ograniczające straty postojowe.

Czym różni się zasobnik od wymiennika ciepła?

Zasobnik to zbiornik, który magazynuje ciepłą wodę i oddaje ją w chwili rozbioru. Wymiennik płytowy nie magazynuje niczego — przekazuje ciepło w trybie przepływowym, dokładnie wtedy, gdy przez oba obiegi płynie czynnik. Konsekwencje są praktyczne: zasobnik radzi sobie z krótkimi, dużymi rozbiorami, ale zajmuje miejsce i traci ciepło do otoczenia. Wymiennik jest kompaktowy i nie ma strat postojowych, lecz wymaga dostatecznej moc chwilowej źródła oraz stabilnego przepływu po obu stronach.

Czym różni się piec gazowy od kotła i który wymaga wymiennika?

W języku potocznym „piec gazowy” to zwykle po prostu kocioł gazowy — urządzenie grzejące wodę w instalacji. Piec w sensie ścisłym ogrzewa powietrze i nie ma obiegu wodnego, więc wymiennik płytowy go nie dotyczy. Wymiennik ma sens wszędzie, gdzie kocioł oddaje ciepło do wody, a chcemy oddzielić jego obieg od instalacji: przy starej instalacji grzejnikowej, przy dogrzewaniu drugiego budynku, przy współpracy z kotłem na paliwo stałe lub przy obiegu zasilanym innym czynnikiem.

Kompatybilność z popularnymi markami kotłów

Wymiennik płytowy nie jest częścią kotła — wpina się w instalację po jego stronie zasilania i powrotu. Dlatego modele NORDIC TEC współpracują z kotłami dowolnego producenta, w tym Junkers, Vaillant, Termet, Immergas czy De Dietrich, o ile spełnione są trzy warunki: zgodność średnicy przyłączy, zapas mocy i powierzchni wymiany oraz przepływ zapewniony przez pompę po obu stronach. Nie chodzi więc o „wymiennik do konkretnej marki”, ale o wymiennik dobrany do parametrów układu.

Jeśli po stronie odbiorczej pracuje kilka obiegów o różnych temperaturach, komplet uzupełniają rozdzielacze hydrauliczne CO i sprzęgła, grupy pompowe z mieszaczem oraz zawory trójdrożne.

Zasada działania wymiennika ciepła przy kotle gazowym

Pakiet płyt tworzy dwa niezależne, naprzemienne układy kanałów. Po jednej stronie krąży woda podgrzana w kotle, po drugiej woda instalacyjna, a przepływ jest przeciwprądowy — czynniki płyną w przeciwnych kierunkach, co utrzymuje różnicę temperatur na całej długości płyty i podnosi sprawność wymiany. Ciepło przechodzi przez cienką ściankę ze stali nierdzewnej: od czynnika do płyty drogą konwekcji, przez ściankę drogą przewodzenia.

Stąd najważniejsza reguła montażu: podłączenie „po skosie”. Gorące zasilanie i zimne zasilanie muszą wchodzić z przeciwnych stron pakietu. Odwrotne podłączenie zamienia układ w współprądowy i obniża moc przenoszoną, choć sam wymiennik pozostaje sprawny. Temperatury po obu stronach najłatwiej kontrolować, montując zawory kulowe odcinające z termometrami.

Wydajność i sprawność — jaki wymiennik do kotła gazowego wybrać?

• Moc kotła — punkt wyjścia; wymiennik powinien mieć zakres pokrywający moc nominalną kotła z zapasem.
• Temperatury zasilania i powrotu — decydują o tym, czy pracujesz przy wysokim, czy niskim parametrze.
• Przepływ i pompa — większy pakiet płyt to większe opory; sprawdź charakterystykę pompy obiegowej.
• Średnica rur — 3/4" dla serii Ba-12 i Ba-23, 1" dla Ba-16 i Ba-32; unikaj redukcji na króćcach.
• Miejsce w kotłowni — pionowy montaż i dostęp do wszystkich czterech przyłączy dla serwisu.

W praktyce dla kotła 24 kW z instalacją grzejnikową dobrym wyborem jest Ba-23-30 (0,69 m², 15–35 kW), a przy obiegu niskotemperaturowym — Ba-23-40 (0,92 m², 20–45 kW). Dla kotła 35–40 kW naturalnym kandydatem jest Ba-32-20 lub Ba-32-30 na przyłączu 1". Przy większych mocach warto porównać modele w kategorii wymienniki według powierzchni wymiany.

Jakie są objawy problemu z wymiennikiem w układzie z kotłem gazowym?

• Malejąca różnica temperatur między zasilaniem a powrotem po stronie odbiorczej przy niezmienionym przepływie.
• Wzrost oporów i zauważalnie głośniejsza praca pompy obiegowej.
• Nierównomierne grzanie odbiorników zasilanych przez wymiennik.
• Częstsze taktowanie kotła przy tej samej nastawie temperatury.

W większości przypadków przyczyną nie jest awaria pakietu płyt, a kamień kotłowy lub zanieczyszczenia mechaniczne zmniejszające przekrój kanałów. Profilaktyką jest filtr siatkowy przed wymiennikiem oraz uzdatnianie wody, np. przy pomocy galwanicznych zmiękczaczy i uzdatniaczy wody.

Czyszczenie wymiennika ciepła — na czym polega?

Wymienniki lutowane nie mają uszczelek ani śrub ściągających, więc nie rozkręca się ich do mycia mechanicznego. Standardową procedurą jest płukanie chemiczne środkiem odkamieniającym, podawanym w obiegu zamkniętym, najczęściej w kierunku przeciwnym do normalnego przepływu, a następnie neutralizacja i przepłukanie czystą wodą. Cała operacja jest znacznie prostsza, gdy na etapie montażu przewidziano zawory odcinające na każdym z czterech króćców — wtedy nie trzeba opróżniać instalacji.

Na co zwracać uwagę przy zakupie i jakie wsparcie oferujemy

Poza mocą i przyłączem warto od razu zdecydować o osprzęcie: izolacji, uchwytach, zaworach z termometrami. Wymienniki wysyłamy z magazynu w Polsce, a dobór jest bezpłatny — wystarczy podać moc kotła, temperatury zasilania i powrotu, rodzaj odbiorników (grzejniki, podłogówka, CWU) oraz średnicę rur. Jeśli układ ma zasilać ogrzewanie podłogowe, zwróć uwagę na rozdzielacze ogrzewania podłogowego i CO, a przy dodatkowych obiegach — na grupy pompowe do podłogówki.

Jak dobrać wymiennik ciepła do kotła gazowego — krok po kroku

Dobór wymiennika do kotła gazowego zaczyna się od czterech danych: mocy nominalnej kotła, temperatur zasilania i powrotu po stronie kotła, temperatur wymaganych po stronie odbiorczej oraz średnicy rur w miejscu wpięcia. Dopiero na tej podstawie wybiera się rodzinę (przyłącze 3/4" lub 1") i liczbę płyt w jej ramach. Sama moc kotła to zbyt mało — ten sam model przeniesie inną moc przy 70/50 °C i przy 40/30 °C.

Praktyczna zasada: potrzebna moc powinna wypadać w środku zakresu danego modelu, nie na jego górnej granicy. Dla kotła 15 kW oznacza to Ba-23-20 (20 płyt, 0,46 m², 10–25 kW) w instalacji grzejnikowej, a przy ogrzewaniu podłogowym Ba-23-30 (30 płyt, 0,69 m², 15–35 kW). Dla kotła 24 kW — Ba-23-30, dla 35–45 kW — Ba-32-20 lub Ba-32-30 na przyłączu 1". Zestawienie wszystkich średnic króćców znajdziesz w kategorii wymienniki według rozmiaru przyłączy.

Ile płyt powinien mieć wymiennik ciepła?

Liczba płyt decyduje o powierzchni wymiany, a ta o mocy przenoszonej przy zadanych temperaturach. W jednej rodzinie zależność jest liniowa: Ba-23-20 to 0,46 m² i 10–25 kW, Ba-23-30 — 0,69 m² i 15–35 kW, Ba-23-40 — 0,92 m² i 20–45 kW. Podobnie w serii Ba-32 na 1": 0,96 m² przy 30 płytach (30–65 kW), 1,28 m² przy 40 (40–85 kW) i 1,60 m² przy 50 (50–110 kW).

Im mniejszy poślizg temperatur między obiegami, tym więcej płyt potrzeba do tej samej mocy. Dlatego przy kotle kondensacyjnym i niskotemperaturowych odbiornikach zwykle wybiera się o jeden rozmiar większy pakiet, niż wynikałoby z samej mocy kotła. Odwrotny błąd — niedowymiarowanie — podnosi temperaturę powrotu, obniża moc oddawaną do instalacji i powoduje taktowanie kotła. Zbyt duże przewymiarowanie zmniejsza z kolei turbulencję przepływu i sprzyja zarastaniu kanałów.

Rodzaje wymienników ciepła stosowanych w układach z kotłami gazowymi

W kontekście kotła gazowego mówi się o kilku różnych urządzeniach. Wymiennik główny (pierwotny) jest częścią kotła i odbiera ciepło ze spalin — to element serwisowy producenta urządzenia. Wymiennik wtórny w kotłach dwufunkcyjnych przygotowuje ciepłą wodę użytkową. Osobną kategorią są zewnętrzne wymienniki płytowe, montowane w instalacji, takie jak modele NORDIC TEC serii Ba — to one rozdzielają obieg kotła od instalacji odbiorczej.

Wśród wymienników instalacyjnych spotyka się konstrukcje lutowane (kompaktowe, bez uszczelek, do CO, CWU i glikolu), skręcane z uszczelkami (rozbieralne, stosowane w dużych węzłach) oraz płaszczowo-rurowe (m.in. wężownice w zasobnikach i wymienniki basenowe). W ofercie AquaVentis wymienniki lutowane obsługują instalacje CO i CWU, a do wody uzdatnianej chemicznie przeznaczone są stalowe wymienniki basenowe i tytanowe wymienniki basenowe.

Objawy uszkodzenia wymiennika ciepła w piecu gazowym

Objawy warto rozdzielić na dwie grupy. Po stronie wymiennika wewnątrz kotła typowe sygnały to spadek temperatury CWU w kotle dwufunkcyjnym, wahania temperatury wody w kranie, częstsze blokady kotła, przecieki widoczne pod obudową i spadające ciśnienie w instalacji. Taki wymiennik naprawia lub wymienia serwis kotła.

Po stronie zewnętrznego wymiennika płytowego uszkodzenia mechaniczne są rzadkie — dominuje zarastanie kanałów. Objawy: malejąca różnica temperatur między zasilaniem a powrotem po stronie odbiorczej, rosnące opory i głośniejsza pompa, nierówne grzanie odbiorników oraz taktowanie kotła. Diagnostykę najłatwiej prowadzić, gdy na króćcach są zawory kulowe z termometrami, bo pozwalają odczytać poślizg temperatur bez rozbierania instalacji.

Jak dbać o wymiennik ciepła — woda, filtracja i inhibitory korozji

Trwałość pakietu płyt zależy przede wszystkim od jakości wody. Twarda woda odkłada kamień kotłowy na ściankach płyt, a szlam ze starej instalacji grzejnikowej zatyka wąskie kanały. Podstawowa profilaktyka to filtr siatkowy na zasilaniu, odmulnik w obiegu grzewczym i uzupełnianie instalacji wodą o kontrolowanej twardości — pomagają galwaniczne zmiękczacze i uzdatniacze wody.

W układach zamkniętych stosuje się dodatkowo inhibitory korozji — dodatki, które stabilizują pH i tworzą warstwę ochronną na metalach, ograniczając korozję wżerową i tworzenie się produktów korozji krążących w obiegu. W instalacjach z glikolem funkcję tę pełni pakiet inhibitorów zawarty w płynie; wymaga on kontroli stężenia, bo zużyty glikol staje się agresywny dla metali. Regularne płukanie chemiczne raz na kilka sezonów przywraca pierwotny przekrój kanałów.

Izolacja termiczna i osprzęt — co warto zamówić razem z wymiennikiem

Izolacja termiczna pakietu płyt ma sens w każdej kotłowni: nieosłonięty wymiennik oddaje ciepło do pomieszczenia, co zwiększa straty postojowe i utrudnia utrzymanie zadanych temperatur po stronie odbiorczej. Uchwyty montażowe z wyprowadzonymi śrubunkami pozwalają zawiesić wymiennik pionowo i wykręcić go bez cięcia rur, a zawory odcinające na czterech króćcach umożliwiają serwis bez opróżniania instalacji.

Kompletując układ, warto od razu przewidzieć izolację wymiennika, zestaw montażowy oraz sterowanie temperaturą obiegu: zawory termostatyczne trójdrożne lub sprzęgło hydrauliczne na 2 obiegi, jeśli po stronie odbiorczej pracują dwa niezależne obiegi grzewcze.

Kiedy wymiennik ciepła jest potrzebny w instalacji CO?

• Stara instalacja grzejnikowa — oddzielenie brudnego obiegu od nowego kotła kondensacyjnego.
• Dwa budynki lub przybudówka — dogrzewanie oddzielnym obiegiem o własnym ciśnieniu.
• Różne czynniki — glikol po jednej stronie (kolektory, obieg zewnętrzny), woda po drugiej.
• Różnica ciśnień — obiegi pracujące na innych parametrach, np. przy dużej wysokości słupa wody.
• Praca z drugim źródłem — kocioł na paliwo stałe, kominek z płaszczem wodnym lub kolektory jako wsparcie kotła gazowego.

W takich układach wymiennik zwykle uzupełniają rozwiązania dla kominków z płaszczem wodnym lub wymienniki do solarów, a przy większej liczbie obiegów — zestawy rozdzielaczy do podłogówki.

FAQ — wymienniki ciepła do kotłów gazowych

Jaki wymiennik płytowy do kotła gazowego 24 kW?

Dla kotła 24 kW z instalacją grzejnikową sprawdza się Ba-23-30 (30 płyt, 0,69 m², moc nominalna 15–35 kW). Jeżeli odbiornikiem jest ogrzewanie podłogowe lub instalacja pracuje na niskim poślizgu temperatur, lepiej wybrać Ba-23-40 (40 płyt, 0,92 m², 20–45 kW) i zyskać zapas powierzchni wymiany.

Czym różni się zasobnik od wymiennika ciepła?

Zasobnik magazynuje ciepłą wodę w zbiorniku i wydaje ją przy rozbiorze, natomiast wymiennik płytowy przekazuje ciepło przepływowo, bez akumulacji. Zasobnik lepiej znosi krótkie skoki zapotrzebowania, wymiennik zajmuje mało miejsca i nie ma strat postojowych, ale wymaga odpowiedniej mocy chwilowej źródła ciepła.

Czy wymiennik NORDIC TEC pasuje do kotła Junkers lub Vaillant?

Tak — wymiennik montuje się w instalacji, a nie wewnątrz kotła, więc marka urządzenia nie ma znaczenia. Kluczowe są zgodność średnicy przyłączy (3/4" lub 1" w opisywanych seriach), właściwy dobór mocy i powierzchni wymiany oraz zapewnienie przepływu przez pompy po obu stronach wymiennika.

Po czym poznać, że wymiennik wymaga czyszczenia?

Najpewniejszym sygnałem jest spadek różnicy temperatur między zasilaniem a powrotem po stronie odbiorczej przy niezmienionym przepływie. Towarzyszą temu wzrost oporów hydraulicznych, głośniejsza praca pompy i częstsze taktowanie kotła. To zwykle skutek osadzania się kamienia kotłowego, a nie uszkodzenia pakietu płyt.

Czy wymiennik płytowy obniża sprawność kotła kondensacyjnego?

Każda wymiana ciepła oznacza pewną różnicę temperatur między obiegami. Aby nie pogorszyć warunków kondensacji, dobiera się wymiennik z zapasem powierzchni, tak aby temperatura powrotu do kotła pozostała niska. Dlatego przy kotłach kondensacyjnych zwykle nie pracuje się na górnej granicy zakresu mocy danego modelu.

Jaki wymiennik płytowy do pieca 15 kW?

Dla kotła 15 kW w instalacji grzejnikowej dobrze pracuje Ba-23-20 (20 płyt, 0,46 m², 10–25 kW). Przy ogrzewaniu podłogowym lub innym układzie o małym poślizgu temperatur pewniejszym wyborem jest Ba-23-30 (30 płyt, 0,69 m², 15–35 kW), który daje zapas powierzchni wymiany.

Jakie są rodzaje wymienników ciepła w kotłach gazowych?

Wymiennik pierwotny odbiera ciepło ze spalin i jest częścią kotła, wymiennik wtórny w kotłach dwufunkcyjnych przygotowuje CWU, a zewnętrzny wymiennik płytowy montuje się w instalacji, aby rozdzielić obieg kotła od odbiorników. My oferujemy tę trzecią grupę — lutowane wymienniki płytowe serii Ba.

Jak dbać o wymiennik ciepła w instalacji z kotłem gazowym?

Najważniejsze są filtr siatkowy na zasilaniu, odmulnik w obiegu i woda o kontrolowanej twardości. W układach zamkniętych stosuje się inhibitory korozji stabilizujące pH, a w obiegach glikolowych kontroluje się stężenie płynu. Raz na kilka sezonów warto wykonać płukanie chemiczne pakietu płyt.
