Wymienniki basenowe tytanowe

Wymienniki basenowe tytanowe (100% Ti) — katalog i dobór urządzeń Nordic Tec

Tytanowy wymiennik basenowy to wymiennik płaszczowo-rurowy wykonany w całości z tytanu, bez domieszek innych metali, przeznaczony do pracy z mediami agresywnymi: wodą słoną, dosalaną, solanką i wodą morską. W AquaVentis dostępna jest seria Nordic Tec B-Ti — od B55-Ti 16 kW do B600-Ti 180 kW, czyli największego modelu tytanowego w katalogu producenta. Wersje Ti są wymiarowymi odpowiednikami wymienników ze stali nierdzewnej, dzięki czemu wymiana urządzenia w istniejącej maszynowni nie wymaga przebudowy obiegów.

Tytanowe wymienniki ciepła Nordic Tec — oferta i parametry techniczne

Wszystkie modele mają tytanowy płaszcz, tytanową wiązkę rurek oraz — w większych wielkościach — przyłącza również wykonane z tytanu. Konstrukcja płaszczowo-rurowa oznacza duże przekroje przepływowe i niskie opory hydrauliczne, co jest szczególnie istotne po stronie wody basenowej podawanej z pompy filtracyjnej. Moce nominalne rosną wraz z powierzchnią wymiany: 0,330 m² w modelu B155-Ti i 0,440 m² w B210-Ti. Model B360-Ti podawany jest jako 360 kBTU/h, czyli 110,0 kW — warto o tym pamiętać przy porównywaniu kart katalogowych w jednostkach amerykańskich.

Tabela parametrów technicznych serii Ti

Model	Moc nominalna	Przyłącza	Powierzchnia wymiany	Materiał

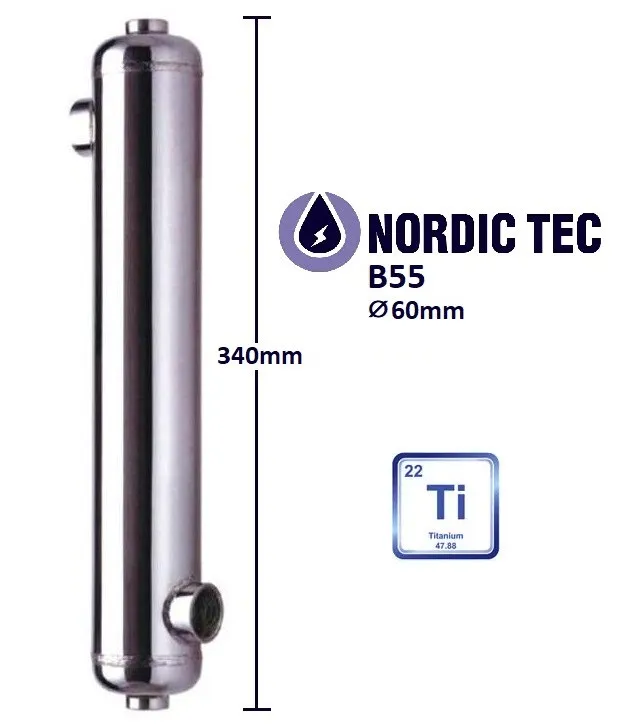

B55-Ti	16 kW	2x 1" + 2x 3/4"	—	Tytan 100%

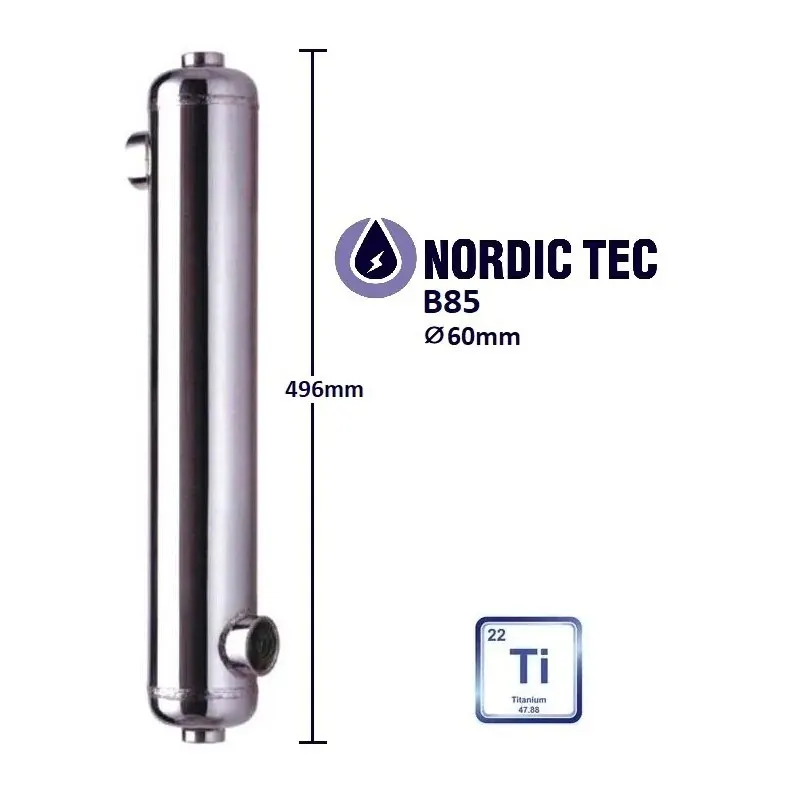

B85-Ti	30 kW	2x 1" + 2x 3/4"	—	Tytan 100%

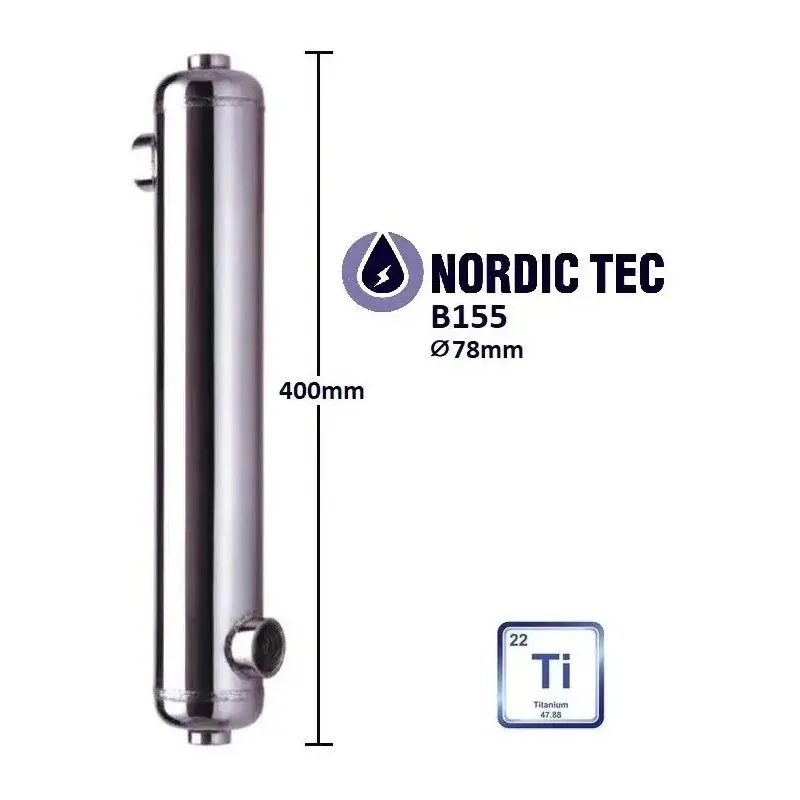

B155-Ti	45–50 kW	2x 1" (nośnik ciepła) + 2x 1 1/2" (woda basenowa)	0,330 m²	Tytan 100%

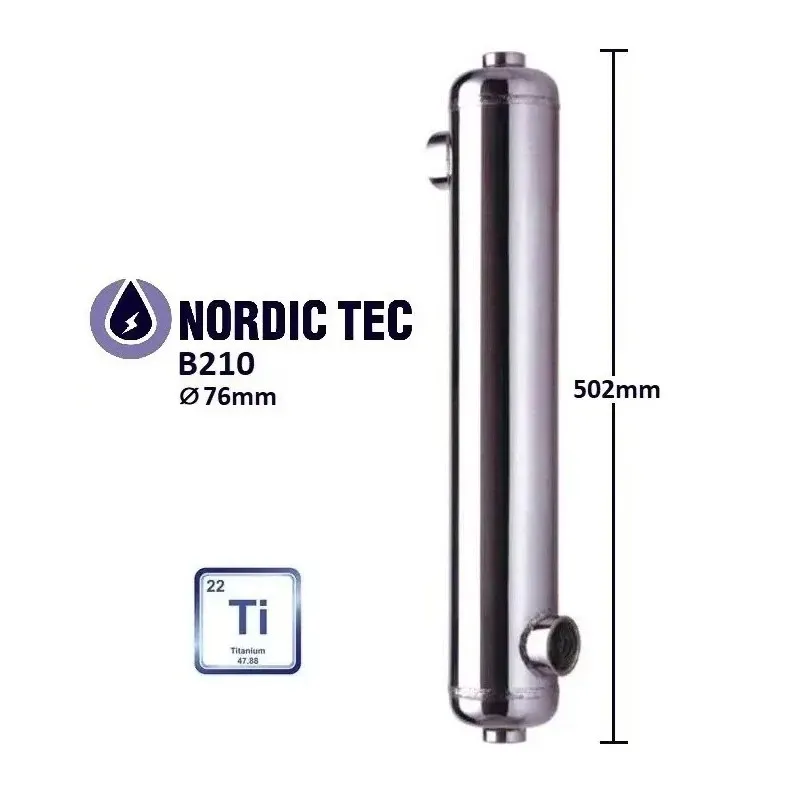

B210-Ti	61 kW	4x 1 1/2"	0,440 m²	Tytan 100%

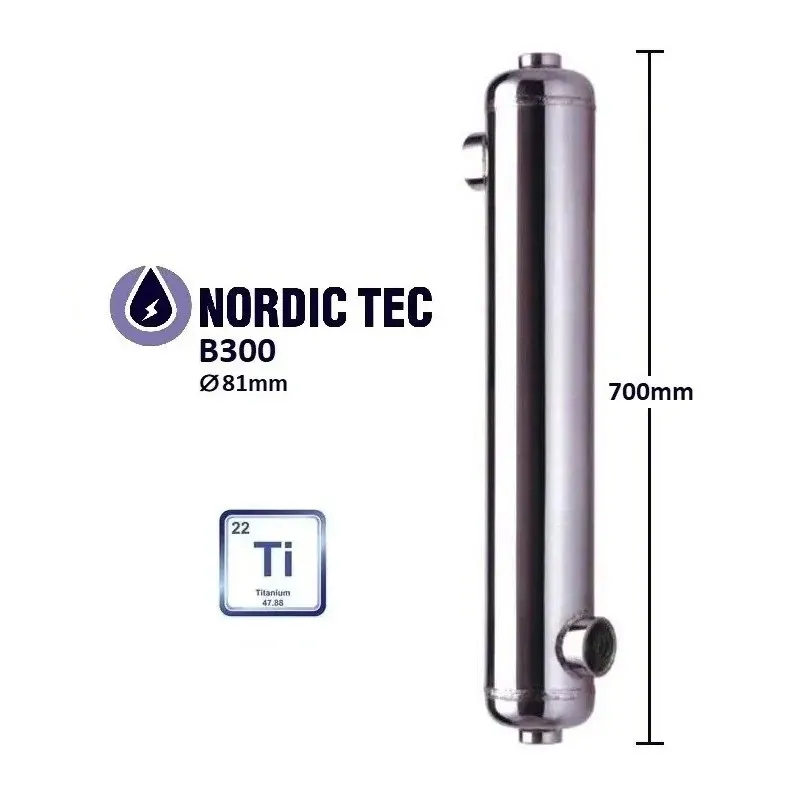

B300-Ti	90 kW	2x 2 1/2" + 2x 2"	—	Tytan 100%, przyłącza z tytanu

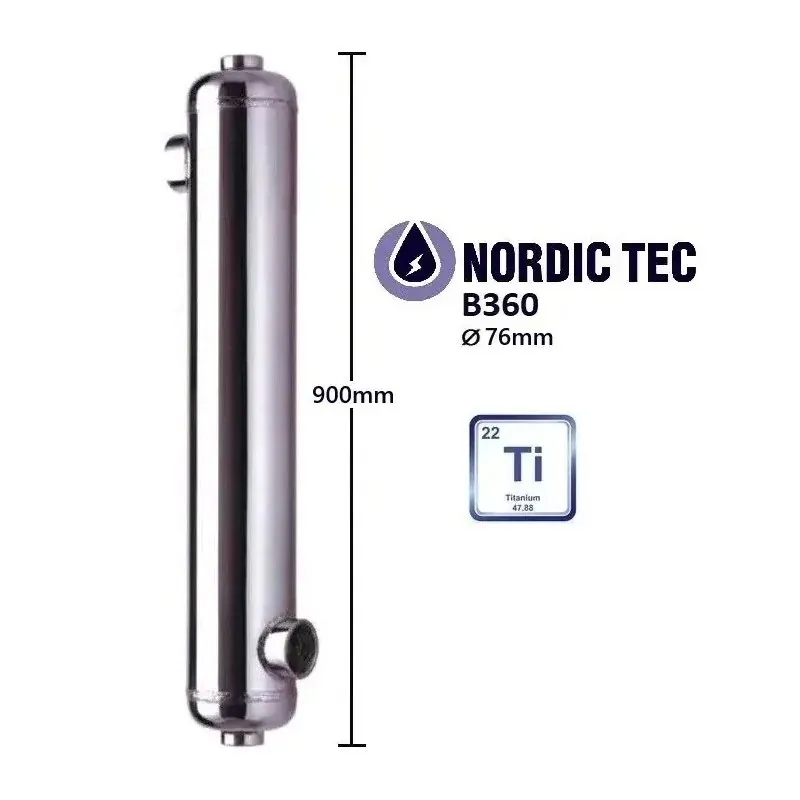

B360-Ti	110 kW (360 kBTU/h)	2x 1,5" + pozostałe zgodnie z kartą	—	Tytan 100%

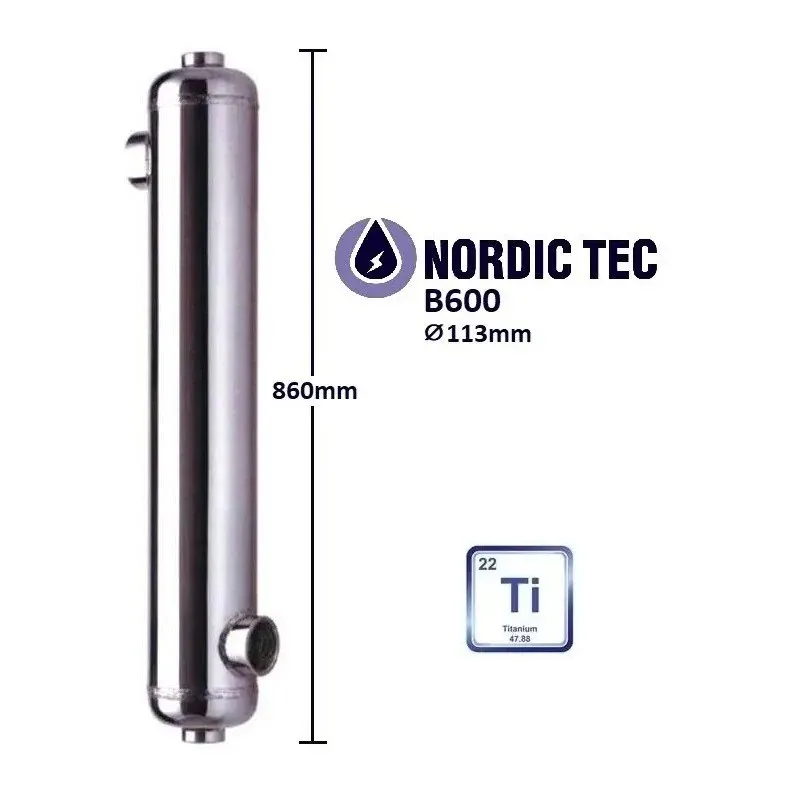

B600-Ti	do 180 kW	2x 2,5" + 2x 2"	—	Tytan 100%

„—” oznacza parametr niepodany w karcie danego modelu — potwierdzimy go indywidualnie przed zakupem. Moce nominalne odnoszą się do dużej różnicy temperatur między mediami; przy niskoparametrowych źródłach ciepła należy je przeliczyć (patrz sekcja o doborze).

Zastosowanie tytanu w basenach z wodą słoną i morską

Stal nierdzewna zawdzięcza odporność pasywnej warstwie tlenkowej, którą jony chlorkowe potrafią lokalnie przerwać. Efekt to korozja wżerowa — punktowe perforacje rurek, często niewidoczne z zewnątrz aż do momentu wycieku. Tytan tworzy warstwę pasywną znacznie bardziej stabilną w obecności chlorków, dlatego w wodzie słonej, solance i wodzie morskiej pracuje bez ubytków. To jedyny sensowny materiał, gdy w obiegu basenowym pracuje elektrolizer soli lub gdy woda jest celowo dosalana dla komfortu kąpieli.

• Woda dosalana i solanka — tytan; stal nierdzewna zużyje się przedwcześnie.
• Woda morska — tytan, także w instalacjach nadmorskich i technologicznych.
• Agresywna chemia przemysłowa — tytan wytrzymuje media zbyt wymagające dla wymienników stalowych.
• Woda słodka, chlorowana klasycznie — wystarczą wymienniki basenowe stalowe.

Tytan a stal nierdzewna — jak podjąć decyzję

Kryterium jest jedno: obecność chlorków w wodzie basenowej. Klasyczne chlorowanie tabletkami czy podchlorynem nie generuje stężeń, które eliminowałyby stal nierdzewną. Natomiast układ z elektrolizą soli utrzymuje w wodzie stałe zasolenie i tam stal pracuje na granicy lub poza granicą swojej odporności. Rachunek jest prosty: awaria wymiennika w obiekcie z wodą solankową oznacza nie tylko zakup nowego urządzenia, ale też przestój, opróżnienie obiegu i ryzyko zanieczyszczenia instalacji grzewczej wodą basenową. Tytan eliminuje ten scenariusz w całym cyklu życia instalacji.

Praktyczna wskazówka: skoro modele Ti są wymiarowymi kopiami serii stalowej, przy modernizacji można wymienić wymiennik „jeden na jeden”, zachowując istniejące przyłącza, uchwyty i trasy rurowe. To najczęstszy scenariusz w obiektach, w których wcześniej zainstalowano stal, a później uruchomiono elektrolizer soli.

Jak dobrać moc wymiennika tytanowego do objętości basenu?

Moc nominalna podawana w katalogu odnosi się do dużej różnicy temperatur między nośnikiem ciepła a wodą basenową. Nowoczesne źródła — zwłaszcza pompy ciepła pracujące na parametrze rzędu 40/35 °C — dają różnicę wielokrotnie mniejszą, więc rzeczywista moc przekazywana przez ten sam wymiennik jest istotnie niższa. Dlatego przy pompie ciepła standardem jest wybór modelu o stopień lub dwa większego niż wynikałoby z prostego przeliczenia objętości.

• Krok 1 — objętość basenu i docelowy przyrost temperatury.
• Krok 2 — temperatura zasilania źródła (kocioł: wysoka; pompa ciepła: niska → przewymiarowanie).
• Krok 3 — przepływ po stronie basenowej z pompy filtracyjnej; zbyt mały przepływ ogranicza moc niezależnie od wielkości wymiennika.
• Krok 4 — straty basenu: przykrycie lustra wody, lokalizacja, praca całoroczna.

Dla małego basenu lub spa punktem wyjścia jest B55-Ti albo B85-Ti. Basen przydomowy z wodą dosalaną obsłuży zwykle B155-Ti lub B210-Ti. Obiekty hotelowe i SPA to obszar modeli B300-Ti, B360-Ti i B600-Ti. Jeśli źródłem ciepła jest pompa ciepła, sprawdź także wymienniki ciepła do pomp ciepła po stronie pierwotnej instalacji.

Gdzie stosować wymienniki tytanowe? Baseny, jacuzzi, SPA

Baseny solankowe i dosalane: podstawowe zastosowanie serii — od basenów przydomowych po niecki hotelowe. Jacuzzi i spa: małe objętości, ale często wysokie zasolenie i intensywna chemia; tu wystarczają najmniejsze modele o przyłączach 1" i 3/4". Obiekty SPA i wellness: praca całoroczna, wysokie wymagania niezawodnościowe, brak tolerancji na przestoje. Przemysł: obiegi z mediami agresywnymi, chłodzenie wodą morską, technologie, w których stal nie utrzymuje pasywności.

Wymienniki tytanowe stosuje się także jako izolację obiegów: droga pompa ciepła lub węzeł pracuje na czystej wodzie instalacyjnej, a agresywne medium pozostaje zamknięte po stronie basenowej. Ten podział warto uzupełnić sprzęgłem hydraulicznym z rozdzielaczem, jeśli w maszynowni pracuje kilka niezależnych obiegów grzewczych.

Montaż i eksploatacja tytanowych wymienników basenowych

Wymiennik mocujemy na uchwytach — ściennie, sufitowo lub podłogowo, zależnie od układu maszynowni — i wpinamy przeciwprądowo, co daje najkorzystniejszy rozkład temperatur. Po stronie basenowej podłączenie wykonuje się za filtracją, przed punktem dozowania chemii. Kluczowa zasada przy wodzie solankowej: nigdy nie podawaj skoncentrowanego środka chemicznego bezpośrednio przed wymiennik. Tytan jest odporny na medium basenowe, ale nie na nieodpowiednio prowadzoną chemię o skrajnym pH.

• Stosuj zawory kulowe odcinające z termometrami — kontrola Δt to najprostsza diagnostyka wydajności.
• Temperaturę obiegu reguluj zaworem termostatycznym trójdrożnym albo grupą pompową z mieszaczem.
• Ogranicz straty postojowe izolacją wymiennika przy pracy całorocznej.
• Przed zimą opróżnij obie strony — zamarznięta woda uszkodzi każdą wiązkę rurek, także tytanową.
• Przy twardej wodzie zasilającej instalację warto zastosować galwaniczny uzdatniacz wody, aby ograniczyć osad po stronie grzewczej.

Tytanowy wymiennik w instalacji — co jeszcze będzie potrzebne

Dobór urządzenia to jedno, kompletna maszynownia to drugie. Po stronie źródła ciepła najczęściej pracują płytowe wymienniki ciepła, dobierane m.in. według powierzchni wymiany lub rozmiaru przyłączy. Obiegi grzewcze budynku porządkują rozdzielacze ogrzewania podłogowego i CO. Dezynfekcję wody w obiektach o dużym obciążeniu kąpiących wspierają przemysłowe lampy UV do wody, redukujące zapotrzebowanie na chemię — co dodatkowo przedłuża życie całej instalacji.

Dostępność i pomoc w doborze w AquaVentis

Wymienniki tytanowe Nordic Tec wysyłamy z magazynu w Polsce. Przed zakupem bezpłatnie weryfikujemy dobór: potrzebujemy objętości basenu, informacji o rodzaju wody (dosalana, solanka, morska), źródła ciepła wraz z temperaturą zasilania oraz przepływu pompy filtracyjnej. Jeśli wymieniasz uszkodzony wymiennik stalowy, podaj jego model — wskażemy tytanowy odpowiednik o zgodnych wymiarach i przyłączach. Wsparcie techniczne obejmuje etap projektowy i uruchomienie.

Trwałość w cyklu życia instalacji

Przy ocenie kosztu warto patrzeć na cały okres eksploatacji obiektu, a nie na sam zakup. W basenie z wodą dosalaną wymiennik stalowy jest elementem zużywalnym: wcześniej czy później pojawia się nieszczelność, a wraz z nią mieszanie wody basenowej z obiegiem grzewczym, konieczność przepłukania instalacji i wyłączenie basenu z użytkowania. Wymiennik tytanowy nie wchodzi w ten cykl — jest urządzeniem, które przewiduje się na całe życie niecki. W obiektach komercyjnych liczy się dodatkowo brak nieplanowanych przestojów w sezonie, bo koszt zamknięcia strefy mokrej zwykle przewyższa różnicę materiałową.

Drugi aspekt to stabilność parametrów. Tytan nie traci grubości ścianki rurek w kontakcie z chlorkami, więc opór przewodzenia ciepła nie rośnie z powodu produktów korozji. Utrzymanie projektowej mocy wymiany zależy wtedy głównie od czystości powierzchni i od poprawnego przepływu obu mediów — czynników, które kontrolujemy prostą diagnostyką różnicy temperatur i regularnym przeglądem filtracji.

FAQ — tytanowe wymienniki basenowe

Jaki wymiennik do basenu ze słoną wodą?

Wyłącznie tytanowy, wykonany w 100% z tytanu, bez domieszek — jak seria Nordic Tec B-Ti. Jony chlorkowe w wodzie dosalanej i morskiej przerywają warstwę pasywną stali nierdzewnej i wywołują korozję wżerową, która kończy się perforacją rurek. Tytan zachowuje pasywność w takim medium, dlatego jest standardem w basenach solankowych i instalacjach z elektrolizerem soli.

Czym różni się wymiennik tytanowy od stalowego?

Materiałem i zakresem stosowania, nie zasadą działania — oba są płaszczowo-rurowe i wymiarowo odpowiadają sobie w obrębie serii. Stal nierdzewna wystarcza dla wody słodkiej i chlorowanej klasycznie, tytan jest konieczny przy zasoleniu i mediach agresywnych. Zgodność wymiarowa oznacza, że przy modernizacji można wymienić urządzenie bez przebudowy przyłączy.

Jak dobrać moc wymiennika tytanowego do pompy ciepła?

Moce katalogowe dotyczą dużej różnicy temperatur między mediami. Pompa ciepła pracuje na niskim parametrze, więc realna moc przekazywana spada i wymiennik trzeba przewymiarować — zwykle o jedną wielkość względem doboru dla kotła. Znaczenie ma także przepływ po stronie basenowej: zbyt mały ogranicza moc niezależnie od powierzchni wymiany.

Czy wymiennik tytanowy nadaje się do jacuzzi i SPA?

Tak, i jest tam często jedynym rozsądnym wyborem — małe objętości wody bywają silnie zasolone i intensywnie uzdatniane chemicznie. Dla jacuzzi i małych niecek spa wystarczają modele B55-Ti (16 kW) oraz B85-Ti (30 kW) z przyłączami 2x 1" i 2x 3/4". W obiektach SPA pracujących całorocznie stosuje się większe modele serii.

Czy tytan jest odporny na chlor i chemię basenową?

Tytan bardzo dobrze znosi obecność chloru i innych agresywnych związków występujących w uzdatnianiu wody basenowej — to główny powód jego stosowania w tej kategorii. Wymaga jednak prawidłowego prowadzenia chemii: dozowanie skoncentrowanych środków bezpośrednio przed wymiennik i skrajne wartości pH są niekorzystne dla każdego materiału konstrukcyjnego.

Jaki jest największy dostępny model tytanowy?

Największym wymiennikiem tytanowym w katalogu Nordic Tec jest B600-Ti o osiągu do 180 kW, z przyłączami 2x 2,5" i 2x 2". Konstrukcja płaszczowo-rurowa zapewnia w nim niskie opory hydrauliczne, co ułatwia wpięcie w istniejący obieg filtracyjny obiektu. Przy większych zapotrzebowaniach stosuje się układy równoległe lub rozwiązania stalowe, jeśli medium na to pozwala.
