Wymienniki basenowe stalowe

Wymienniki basenowe stalowe Nordic Tec — katalog i dobór mocy

Stalowy wymiennik basenowy to wymiennik płaszczowo-rurowy ze stali nierdzewnej, który przekazuje ciepło ze źródła (kotła, pompy ciepła, węzła) do wody basenowej, nie mieszając obu obiegów. W AquaVentis dostępna jest pełna seria Nordic Tec B — od modelu B55 16 kW dla małych basenów i spa, po B3600 1060 kW do obiektów publicznych i przemysłowych. Każdy model dostarczany jest z uchwytami ściennymi, a materiałem wykonania płaszcza i rurek jest stal nierdzewna, przewidziana do zastosowań słodkowodnych, także przy wysokim stężeniu chloru.

Stalowe wymienniki ciepła do basenu — oferta i parametry techniczne

Seria obejmuje dziewięć wielkości nominalnych. Moc nominalna podawana jest dla różnicy temperatur mediów na poziomie 60 °C (Δ60 °C) — to punkt odniesienia, do którego wracamy w części o doborze. Wraz z mocą rośnie średnica przyłączy i powierzchnia wymiany ciepła: od 0,15 m² w modelu B55, przez 0,33 m² w B155, aż do konstrukcji przeznaczonych do obiegów o dużym przepływie z przyłączami 4". Konstrukcja płaszczowo-rurowa charakteryzuje się niskimi oporami hydraulicznymi po stronie wody basenowej, co ma znaczenie przy pracy z pompą filtracyjną.

Tabela parametrów serii B (stal nierdzewna)

Model	Moc nominalna	Przyłącza	Powierzchnia wymiany	Typowe przeznaczenie
B55	16 kW	2x 1" (woda basenowa) + 2x 3/4" (medium grzewcze)	0,15 m²	Małe baseny, spa, jacuzzi

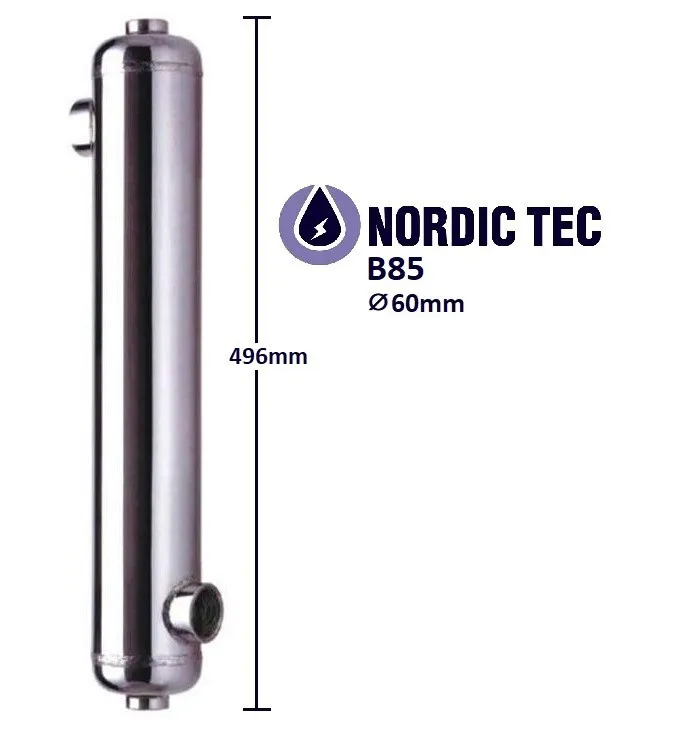

B85	30 kW	2x 1" + 2x 3/4"	—	Baseny przydomowe, chłodnictwo
B155	50 kW	2x 1 1/2" + 2x 1"	0,33 m²	Klasyczny basen ogrodowy
B210	61 kW	4x 1 1/2"	—	Basen do ok. 70 m³

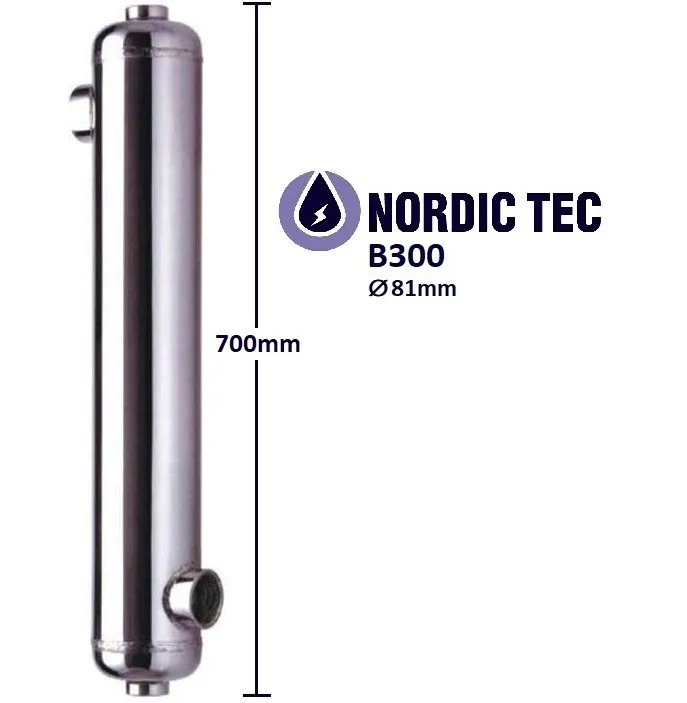

B300	90 kW	2x 2" + 2x 1 1/2"	—	Duży basen ogrodowy lub wewnętrzny

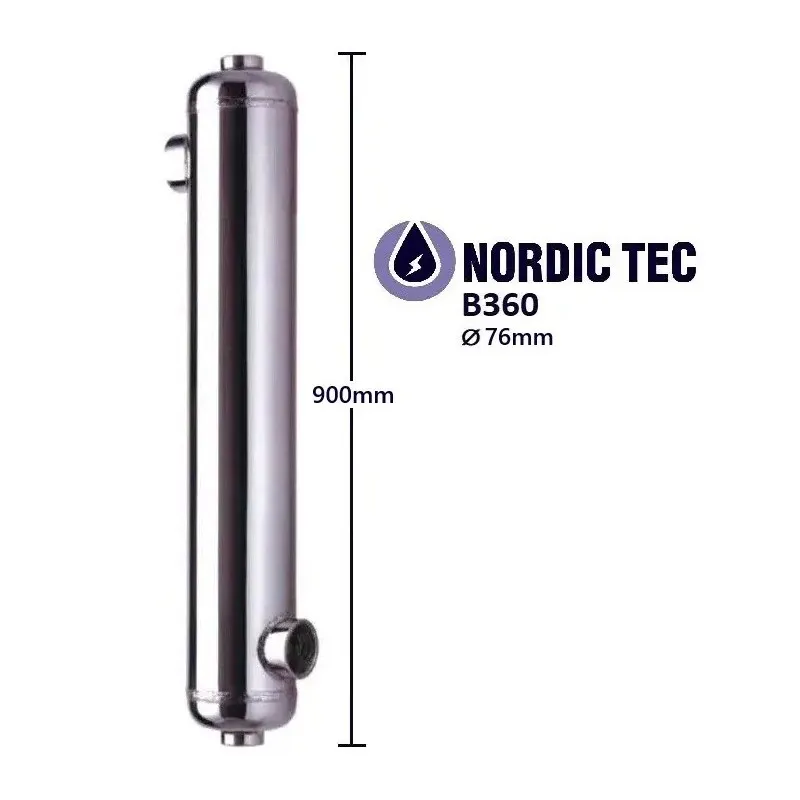

B360	110 kW	2x 2" + 2x 1 1/2"	—	Baseny większe, obiekty prywatne

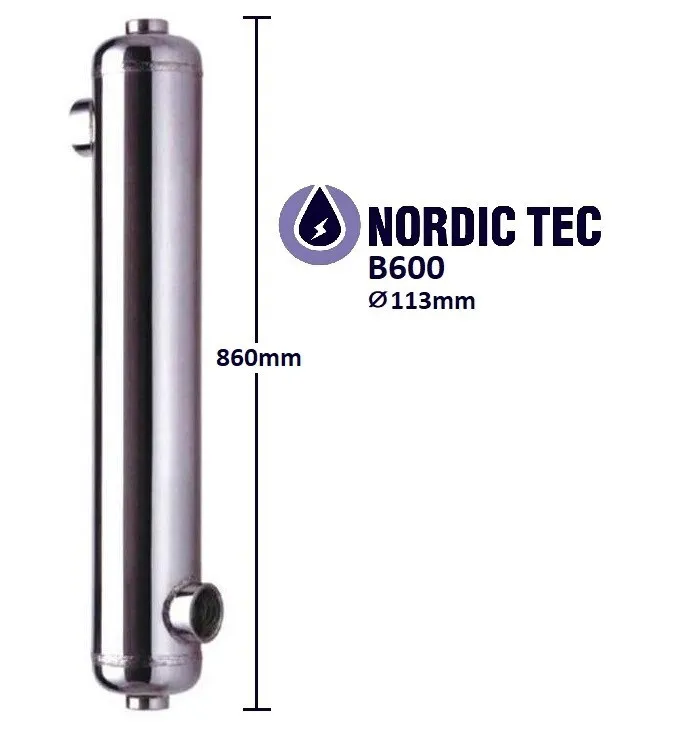

B600	180 kW	2x 2" + 2x 2 1/2"	—	Baseny hotelowe, technologia
B1200	360 kW	2x 2" + 2x 2 1/2"	—	Obiekty komercyjne (masa ok. 13 kg)
B2400	700 kW	2x 4" + 2x 2"	—	Do ok. 800 m³ (Δ60 °C) / 560 m³ (Δ40 °C)
B3600	1060 kW	2x 4" + 2x 2"	—	Baseny publiczne i przemysł

Znak „—” oznacza, że parametr nie jest podany w karcie danego modelu; podamy go na życzenie przed zakupem. Wszystkie modele mają uchwyty do montażu ściennego (możliwy również montaż sufitowy lub podłogowy w zależności od aranżacji maszynowni).

Dlaczego stal nierdzewna w basenie ze zwykłą wodą?

Stal nierdzewna jest materiałem właściwym dla wody słodkiej — także chlorowanej. Odporność na wysokie stężenia chloru wynika z pasywnej warstwy tlenkowej, która odbudowuje się w kontakcie z tlenem. Granicą stosowalności są jony chlorkowe: w basenach solankowych, dosalanych i z wodą morską stal ulega korozji wżerowej i wtedy właściwym wyborem jest wersja tytanowa. Jeśli w Twoim obiekcie pracuje elektrolizer soli, przejdź do kategorii tytanowe wymienniki basenowe — modele Ti są wymiarowymi odpowiednikami serii stalowej.

• Woda słodka, chlorowana tabletkami/podchlorynem → stal nierdzewna (seria B).
• Woda słona, dosalana, morska, solanka → tytan (seria B-Ti).
• Zastosowania chłodnicze i technologiczne → stal, o ile medium nie jest agresywne chemicznie.

Jak dobrać moc wymiennika basenowego do objętości basenu?

Punktem wyjścia jest objętość wody, zakładany czas pierwszego wygrzania i temperatura zasilania ze źródła ciepła. Moce katalogowe podano dla Δ60 °C, czyli dla dużej różnicy temperatur między medium grzewczym a wodą basenową — sytuacja typowa dla kotła. Przy pompie ciepła pracującej na niskim parametrze różnica jest znacznie mniejsza, więc rzeczywista moc przekazywana spada i wymiennik trzeba przewymiarować. Widać to w danych modelu B2400: przy Δ60 °C obsługuje basen do ok. 800 m³, a przy Δ40 °C — do ok. 560 m³.

W praktyce dobór prowadzimy w trzech krokach: (1) objętość basenu i różnica temperatur do osiągnięcia, (2) parametr zasilania źródła ciepła, (3) dostępny przepływ po stronie basenowej z pompy filtracyjnej. Jeśli źródłem jest pompa ciepła, sensowniej wybrać model o stopień większy, niż wynika z tabeli, niż walczyć później z wydłużonym czasem nagrzewania. Przy basenach zewnętrznych pamiętaj o stratach na parowanie — przykrycie lustra wody ma większy wpływ na bilans niż kolejne 10 kW mocy.

• Basen do ok. 20–30 m³, wspomaganie kotłem → B55 lub B85.
• Basen ogrodowy 30–70 m³ → B155 lub B210.
• Baseny wewnętrzne, hotelowe, całoroczne → B300, B360, B600.
• Obiekty publiczne, aquaparki, przemysł → B1200, B2400, B3600.

Wymiennik basenowy a pompa ciepła

Wymiennik płaszczowo-rurowy pozwala oddzielić obieg pompy ciepła od agresywnej chemicznie wody basenowej, dzięki czemu droższe urządzenie źródłowe pracuje na czystej wodzie instalacyjnej. Konfiguracja jest prosta: obieg pierwotny z pompy ciepła po stronie medium grzewczego, obieg basenowy z pompy filtracyjnej po stronie wody basenowej, wpięty za filtrem i przed dozowaniem chemii. Jeśli po stronie źródła planujesz wymiennik płytowy, sprawdź kategorię wymienniki ciepła do pomp ciepła, a przy zasilaniu z kotła — wymienniki do kotłów gazowych lub wymienniki do innych kotłów CO.

Typy wymienników basenowych — rurowy czy płytowy?

Wymiennik płaszczowo-rurowy ma dużą przelotowość i niskie opory po stronie basenowej, jest tolerancyjny na zanieczyszczenia mechaniczne i łatwy do przepłukania. Wymiennik płytowy oferuje wyższą sprawność na jednostkę objętości, ale wąskie kanały są bardziej wrażliwe na osad i zanieczyszczenia z obiegu filtracyjnego. Dla wody basenowej standardem pozostaje konstrukcja rurowa; rozwiązania płytowe stosuje się raczej po stronie źródła ciepła. Pełny przegląd konstrukcji płytowych znajdziesz w kategorii płytowe wymienniki ciepła, a dobór po średnicy przyłączy ułatwia zestawienie wymienników według rozmiaru przyłączy.

Montaż i eksploatacja stalowego wymiennika basenowego

Wymiennik montujemy na uchwytach ściennych, poziomo lub pionowo, z zachowaniem przeciwprądowego kierunku obiegów — to najkorzystniejszy układ dla wymiany ciepła. Po stronie basenowej wpięcie następuje za filtrem piaskowym, a przed punktem dozowania chemii; podawanie skoncentrowanego środka bezpośrednio przed wymiennik jest najczęstszą przyczyną uszkodzeń. Po stronie grzewczej stosuje się zaworów odcinających i termometry, co ułatwia diagnostykę i zimowanie instalacji.

• Odcinaj wymiennik zaworami kulowymi z termometrami — kontrola Δt to podstawowa diagnostyka.
• Regulację temperatury realizuj zaworem termostatycznym trójdrożnym lub grupą pompową z mieszaczem.
• Na zimę opróżnij obie strony wymiennika — woda pozostawiona w rurkach zamarza i rozsadza konstrukcję.
• Wodę o wysokiej twardości warto zabezpieczyć galwanicznym uzdatniaczem, aby ograniczyć osad na rurkach.
• Dezynfekcję wspomagającą zapewnią przemysłowe lampy UV do wody.

Zastosowania poza basenem

Choć seria B projektowana jest z myślą o basenach, konstrukcja płaszczowo-rurowa ze stali nierdzewnej sprawdza się także w innych obiegach: w chłodnictwie (odbiór ciepła z obiegu wodnego), w instalacjach technologicznych i buforowych, przy współpracy z kominkiem z płaszczem wodnym oraz w układach z zasobnikiem CWU. Powiązane rozwiązania znajdziesz w kategoriach wymienniki do kominków i wymienniki wg zastosowań. Przy rozbudowanych maszynowniach z kilkoma obiegami przyda się sprzęgło hydrauliczne z rozdzielaczem, które porządkuje hydraulikę i pozwala niezależnie sterować obiegiem basenowym.

Dostępność i pomoc w doborze w AquaVentis

Wymienniki serii B wysyłamy z magazynu w Polsce. Przed zakupem bezpłatnie pomagamy dobrać wielkość: wystarczy podać objętość basenu, rodzaj wody (słodka/chlorowana czy dosalana), źródło ciepła i jego temperaturę zasilania oraz przepływ pompy filtracyjnej. Doradzimy też, czy przy Twoim parametrze zasilania sensowniejszy jest model wyższy o jeden stopień oraz jak wpiąć wymiennik w istniejącą maszynownię. Wsparcie techniczne obejmuje również etap uruchomienia.

Stal nierdzewna a tytan — kiedy dopłata się zwraca

Różnica materiałowa przekłada się bezpośrednio na trwałość w danym medium. W wodzie słodkiej i chlorowanej stal nierdzewna pracuje przez lata bez ubytków, a wymiennik jest w tym scenariuszu rozwiązaniem ekonomicznie optymalnym. Gdy jednak w obiegu pojawi się sól — czy to z elektrolizera, czy z wody dosalanej lub morskiej — trwałość stali gwałtownie spada: pierwsze wżery pojawiają się w miejscach o utrudnionym dostępie tlenu, a nieszczelność oznacza wymianę urządzenia i przestój obiektu. W takim układzie tytan przestaje być wydatkiem „na wyrost”, bo eliminuje ryzyko cyklicznej wymiany. Praktyczna reguła: materiał dobiera się do wody, nie do budżetu, a moc — do źródła ciepła i objętości.

Warto też pamiętać o serwisowalności. Konstrukcja rurowa daje się przepłukać bez demontażu wiązki, co przy wodzie twardej pozwala odzyskać projektową sprawność wymiany. Jeśli w instalacji planujesz komplet armatury, w AquaVentis znajdziesz również izolacje wymienników ciepła ograniczające straty postojowe oraz armaturę odcinającą i regulacyjną do sterowania obiegiem basenowym.

FAQ — stalowe wymienniki basenowe

Jaki wymiennik do basenu ze słoną wodą?

Do basenów solankowych, dosalanych i morskich stal nierdzewna nie jest właściwym materiałem — jony chlorkowe wywołują korozję wżerową. W takich instalacjach stosuje się wymienniki wykonane w 100% z tytanu (seria B-Ti), które są wymiarowymi odpowiednikami modeli stalowych. Wersja stalowa jest natomiast w pełni odpowiednia dla wody słodkiej, również chlorowanej klasycznymi środkami basenowymi.

Jak działa wymiennik ciepła do basenu?

To urządzenie płaszczowo-rurowe: w płaszczu przepływa woda basenowa, a wewnątrz wiązki rurek medium grzewcze (lub odwrotnie, zależnie od wpięcia). Ciepło przenika przez ściankę rurek bez kontaktu obu mediów. Dzięki temu chemia basenowa nie trafia do instalacji grzewczej, a woda instalacyjna nie miesza się z wodą basenu.

Jaką moc wymiennika wybrać do basenu 40 m³?

Dla basenu tej wielkości zasilanego kotłem punktem wyjścia jest model 50 kW (B155) lub 61 kW (B210). Przy pompie ciepła pracującej na niskim parametrze różnica temperatur mediów jest mniejsza niż katalogowe Δ60 °C, więc wymiennik należy przewymiarować, aby utrzymać sensowny czas nagrzewania. Ostateczny wybór zależy też od przepływu pompy filtracyjnej.

Czy wymiennik basenowy nadaje się do jacuzzi lub spa?

Tak — najmniejsze modele serii, B55 (16 kW) i B85 (30 kW), są przewidziane właśnie do małych basenów oraz spa. Przy jacuzzi zwróć uwagę na przyłącza: 2x 1" po stronie wody basenowej i 2x 3/4" po stronie medium grzewczego, oraz na miejsce montażu — wymiennik dostarczany jest z uchwytami ściennymi.

Gdzie wpiąć wymiennik w instalacji basenowej?

Po stronie basenowej za filtrem, a przed punktem dozowania chemii — środek podawany bezpośrednio przed wymiennik działa na materiał najbardziej agresywnie. Po stronie grzewczej wymiennik wpina się w obieg ze źródła ciepła, najlepiej przeciwprądowo i z zaworami odcinającymi oraz termometrami, które umożliwiają kontrolę różnicy temperatur.

Czy wymiennik trzeba przygotować na zimę?

Tak. Przed sezonem zimowym należy opróżnić obie strony wymiennika i pozostawić otwarte spusty. Woda zamarzająca w wiązce rurek prowadzi do trwałego uszkodzenia niezależnie od materiału. Warto również przepłukać stronę basenową czystą wodą, aby usunąć pozostałości chemii przed dłuższym przestojem.
