Wymienniki wg powierzchni wymiany

Katalog płytowych wymienników ciepła wg powierzchni wymiany (0,24 m² – 6 m²)

Ta kategoria porządkuje ofertę AquaVentis według jednego, najbardziej praktycznego kryterium doboru: powierzchni wymiany ciepła wyrażonej w m². Znajdziesz tu wymienniki NORDIC TEC serii Ba od najmniejszego areału 0,24 m² (Ba-12-20, 5–20 kW) po jednostki 6,00 m² (Ba-60-100, 200–390 kW) i większe modele przemysłowe na przyłączach 2". Jeśli znasz moc instalacji i parametry temperaturowe, ten układ pozwala trafić w odpowiedni model szybciej niż przeglądanie serii po kolei.

Wymienniki płytowe posortowane według powierzchni wymiany

Areał płyt to iloczyn powierzchni pojedynczej płyty i liczby płyt w pakiecie – dlatego w obrębie jednej serii moc rośnie liniowo z liczbą płyt. Ba-23-20 (20 płyt) ma 0,46 m², Ba-23-30 – 0,69 m², Ba-23-40 – 0,92 m², Ba-23-50 – 1,15 m². W większych seriach rośnie także rozmiar samej płyty: Ba-60-100 to 6,00 m² przy przyłączach 6/4", a Ba-95-50 – 4,75 m² przy DN50. Znając potrzebny areał, wybierasz serię, a w niej wariant o właściwej liczbie płyt.

• do 0,5 m² – Ba-12-20 (0,24 m²), Ba-12-30 (0,36 m²), Ba-16-22 (0,352 m²), Ba-16-26 (0,410 m²), Ba-23-20 (0,46 m²).
• 0,5–1,0 m² – Ba-16-34 (0,54 m²), Ba-16-40 (0,640 m²), Ba-23-30 (0,69 m²), Ba-27-30 (0,81 m²), Ba-23-40 (0,92 m²), Ba-32-30 (0,960 m²).
• 1,0–2,0 m² – Ba-27-40 (1,08 m²), Ba-23-50 (1,15 m²), Ba-60-20 (1,2 m²), Ba-32-40 (1,28 m²), Ba-27-50 (1,350 m²), Ba-32-50 (1,60 m²), Ba-60-30 (1,80 m²), Ba-27-70 (1,890 m²), Ba-32-60 (1,92 m²).
• 2,0–5,0 m² – Ba-32-70 (2,24 m²), Ba-60-40 (2,40 m²), Ba-32-80 (2,56 m²), Ba-60-50 (3,00 m²), Ba-60-60 (3,60 m²), Ba-95-40 (3,800 m²), Ba-60-70 (4,2 m²), Ba-95-50 (4,750 m²), Ba-60-80 (4,80 m²).
• powyżej 5 m² – Ba-60-90 (5,40 m²), Ba-60-100 (6,00 m²) oraz modele Ba-115-50 i Ba-115-60 na przyłączach 2" (250–500 kW).

Co to jest powierzchnia wymiany ciepła?

Powierzchnia wymiany to łączne pole kontaktu obu mediów przez ścianki płyt. Im większa, tym więcej energii urządzenie przeniesie przy zadanej różnicy temperatur. Moc w kW zawsze zależy od warunków pracy – producent podaje ją w widełkach, np. Ba-32-30 to 30–65 kW – natomiast areał w m² jest wartością stałą i dlatego stanowi znacznie pewniejszy punkt odniesienia. Gdy instalacja ma pracować przy niskich parametrach (pompa ciepła, podłogówka, kolektory poza szczytem nasłonecznienia), decyduje właśnie powierzchnia, a nie górna granica mocy.

Jak obliczyć i dobrać wymiennik ciepła? Praktyczne przykłady

Do doboru potrzebne są cztery dane: moc do przeniesienia, temperatura zasilania po stronie źródła, oczekiwana temperatura po stronie odbiorczej i medium (woda czy roztwór glikolu). Punkt wyjścia dla instalacji wysokoparametrowych: około 0,3 m² na każde 10 kW. Przy pracy na niskich temperaturach zapotrzebowanie na powierzchnię rośnie – nawet dwukrotnie – bo maleje średnia logarytmiczna różnica temperatur.

• 10–20 kW (dodatkowy obieg CO, mieszkanie) – Ba-12-20 (0,24 m²) lub Ba-12-30 (0,36 m²).
• 25–35 kW (dom jednorodzinny) – Ba-23-20 (0,46 m²), Ba-23-30 (0,69 m²).
• 45–65 kW (duży dom, mały budynek usługowy) – Ba-23-50 (1,15 m²), Ba-32-30 (0,960 m²), Ba-27-30 (0,81 m²).
• 85–150 kW (budynek wielorodzinny, hala) – Ba-32-40 (1,28 m²), Ba-27-70 (1,890 m²), Ba-60-30 (1,80 m²).
• 200–500 kW (zastosowania przemysłowe) – Ba-60-100 (6,00 m²), Ba-95-50 (4,750 m²), Ba-115-60.

Filtr według gwintów znajdziesz w kategorii wymienniki według rozmiaru przyłączy, a podział na aplikacje – w wymiennikach według zastosowań.

Tabela: powierzchnia wymiany a moc i przyłącza

Model NORDIC TEC	Płyty	Powierzchnia	Moc nominalna	Przyłącza
Ba-12-20	20	0,24 m²	5–20 kW	3/4"
Ba-12-30	30	0,36 m²	10–25 kW	3/4" (DN20)
Ba-23-20	20	0,46 m²	10–25 kW	3/4"
Ba-23-30	30	0,69 m²	15–35 kW	3/4"
Ba-32-30	30	0,960 m²	30–65 kW	1"
Ba-32-50	50	1,60 m²	50–110 kW	1" (DN25)
Ba-27-50	50	1,350 m²	50–110 kW	5/4" (DN32)
Ba-60-50	50	3,00 m²	100–200 kW	5/4" (DN32)
Ba-60-100	100	6,00 m²	200–390 kW	6/4"
Ba-95-50	50	4,750 m²	200–300 kW	2" (DN50)

Budowa i zasada działania płytowego wymiennika ciepła

Wymiennik lutowany składa się z pakietu tłoczonych płyt ze stali nierdzewnej, połączonych trwale w piecu lutowniczym. Sąsiednie płyty tworzą naprzemienne kanały: jednym płynie medium gorące, drugim odbierające ciepło. Brak uszczelek oznacza brak elementów zużywalnych i możliwość pracy przy wyższych temperaturach oraz ciśnieniach – Ba-23-30 przewidziany jest dla instalacji do 20 bar, a Ba-32-50 i Ba-27-30 dopuszczają nawet 30 bar. Urządzenie nie ma części ruchomych, więc jego trwałość zależy głównie od jakości wody i poprawności montażu.

Układ współprądowy a przeciwprądowy

W układzie przeciwprądowym media płyną w przeciwnych kierunkach, dzięki czemu różnica temperatur na całej długości płyty pozostaje wyrównana – to standard w instalacjach grzewczych i daje najwyższą sprawność. W układzie współprądowym oba media wchodzą z tej samej strony; różnica temperatur szybko maleje, a wymiennik oddaje mniej mocy. Praktyczna konsekwencja: przy montażu trzeba pilnować kierunku podłączenia – pomyłka nie uszkodzi urządzenia, ale obniży jego wydajność.

Trzy rodzaje wymiany ciepła

Fizyka wyróżnia przewodzenie (transport energii w ciele stałym – tu przez ściankę płyty), konwekcję (unoszenie ciepła przez płynące medium) oraz promieniowanie (emisja fal elektromagnetycznych). W wymienniku płytowym pracują dwa pierwsze mechanizmy: konwekcja po obu stronach płyty i przewodzenie przez stal. Właśnie dlatego wytłoczenia wymuszające przepływ turbulentny mają tak duże znaczenie – zaburzenie warstwy przyściennej podnosi współczynnik przejmowania ciepła bardziej niż samo pogrubienie pakietu.

Porównanie technologii: płytowy, rurowy i płaszczowo-rurowy

Wymiennik płytowy daje największą moc z jednostki objętości i najkrótszy czas reakcji – przy tej samej wydajności jest wielokrotnie mniejszy od konstrukcji rurowej. Wymiennik rurowy i płaszczowo-rurowy lepiej znosi zanieczyszczone media i większe cząstki stałe, ale zajmuje dużo miejsca i wolniej reaguje na zmiany obciążenia. Skręcany wymiennik płytowy pozwala rozkręcić pakiet do czyszczenia, natomiast lutowany jest tańszy w utrzymaniu i szczelniejszy. W instalacjach domowych i małych obiektach usługowych konstrukcja lutowana pokrywa niemal wszystkie potrzeby.

Zastosowania: CO, CWU, pompy ciepła i układy chłodnicze

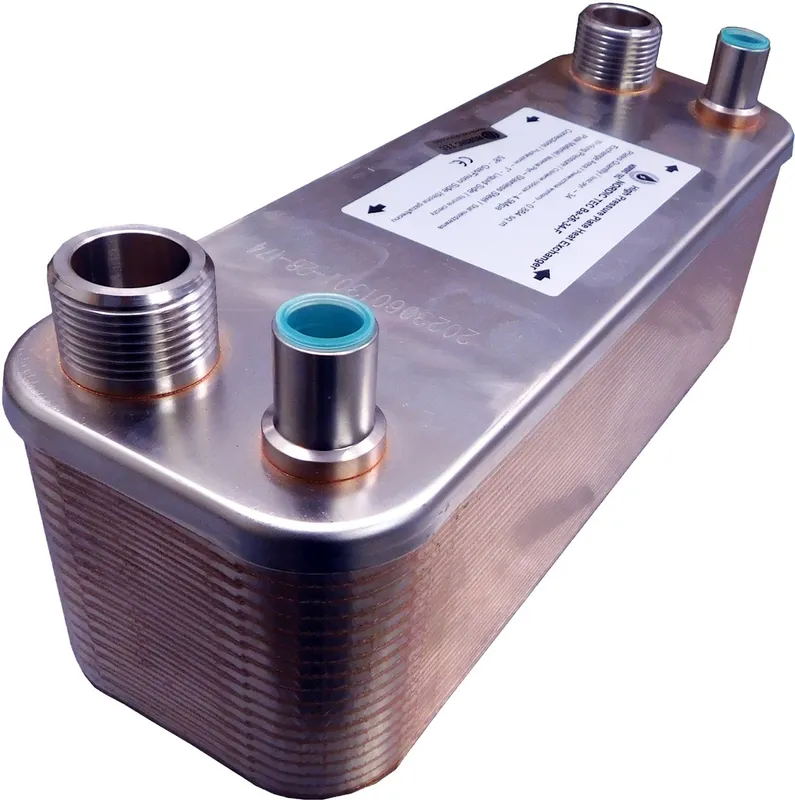

Ten sam wymiennik płytowy pełni różne role w zależności od miejsca w instalacji: separuje obieg kotła, przygotowuje ciepłą wodę, sprzęga pompę ciepła z instalacją wewnętrzną albo odbiera ciepło z kominka. Dobór zależy od aplikacji – zobacz wymienniki do kotłów gazowych, wymienniki do pomp ciepła, wymienniki do kominków, wymienniki do solarów oraz wymienniki do ogrzewania miejskiego. Instalacje z czynnikiem chłodniczym wymagają odrębnej konstrukcji dwukanałowej – patrz wymienniki do freonu i gazu. Osobną grupę stanowią wymienniki basenowe stalowe oraz wymienniki basenowe tytanowe, przeznaczone do wody uzdatnianej chemicznie.

Kluczowe parametry techniczne przy zakupie

• Powierzchnia wymiany – wartość stała, najlepszy punkt odniesienia przy doborze.
• Ciśnienie robocze – od instalacji do 20 bar (Ba-23-30) po modele dopuszczające 30 bar (Ba-32-50, Ba-27-30).
• Rozmiar przyłączy – 3/4", 1" (DN25), 5/4" (DN32), 6/4" i 2" (DN50) w modelach przemysłowych.
• Medium – woda, roztwory glikolu; osobne konstrukcje do czynników chłodniczych.
• Warianty specjalne – np. Ba-12-20 z kanałami o różnych średnicach 3/4" i 1/2", gdy strumienie mediów wyraźnie się różnią.

Z jakich materiałów wykonane są płytowe wymienniki ciepła

Pakiet płyt w wymiennikach NORDIC TEC serii Ba tłoczony jest ze stali nierdzewnej, a płyty połączone są trwale lutem miedzianym w piecu lutowniczym. Taki zestaw materiałów daje dwie ważne cechy: wysoką odporność na korozję po stronie mediów grzewczych i brak uszczelek, które w konstrukcjach skręcanych są elementem zużywalnym.

Dobór materiału zawsze wynika z rodzaju medium. Woda instalacyjna, CWU i roztwory glikolu pracują ze stalą nierdzewną bez ograniczeń. Woda basenowa uzdatniana chemicznie jest środowiskiem agresywnym – tam stosuje się osobne konstrukcje: stalowe wymienniki basenowe lub, przy wodzie słonej i intensywnym chlorowaniu, tytanowe wymienniki basenowe. Grubość ścianki płyty ma bezpośredni wpływ na przewodzenie ciepła – im cieńsza, tym mniejszy opór termiczny, dlatego producenci szukają kompromisu między sprawnością a wytrzymałością ciśnieniową sięgającą 20–30 bar.

Mała a duża powierzchnia wymiany – praktyczne różnice

Dwa wymienniki o tej samej mocy katalogowej, ale różnej powierzchni wymiany, zachowują się w instalacji inaczej. Jednostka o mniejszym areale osiąga deklarowaną moc tylko przy wysokich parametrach zasilania i większej różnicy temperatur. Jednostka o większym areale przenosi tę samą moc przy mniejszym spadku temperatury, czyli pracuje „łagodniej”.

Cecha	Mała powierzchnia wymiany	Duża powierzchnia wymiany
Wymagane parametry zasilania	wysokie (kocioł, kominek)	niskie wystarczają (pompa ciepła, podłogówka)
Opór przepływu	rośnie szybciej przy dużym strumieniu	niższy przy tym samym przepływie
Praca przy częściowym obciążeniu	stabilna, przepływ pozostaje turbulentny	ryzyko zbyt małych prędkości w kanałach
Zapas na rozbudowę instalacji	ograniczony	duży
Gabaryty i miejsce w węźle	kompaktowe	większy pakiet płyt

Dlatego powierzchnia wymiany jest kluczowa: to ona, a nie sama liczba kW, decyduje o tym, czy wymiennik dowiezie moc w rzeczywistych temperaturach twojej instalacji. Przy niskich parametrach ten sam odbiornik potrzebuje wyraźnie większego areału niż przy klasycznym 80/60°C.

Skutki źle dobranej powierzchni wymiany

Niedowymiarowanie to najczęstszy błąd. Wymiennik o zbyt małym areale nie przenosi wymaganej mocy: temperatura po stronie odbiorczej nie osiąga zadanej wartości, źródło ciepła pracuje z podwyższonym powrotem, a przy dużych przepływach rośnie opór hydrauliczny i obciążenie pompy. Objawy to chłodniejsza CWU niż oczekiwana, częste taktowanie źródła i głośna praca węzła.

Przewymiarowanie jest mniej groźne, ale też ma koszty. W bardzo dużym pakiecie płyt prędkość mediów spada, przepływ traci charakter turbulentny i pogarsza się przejmowanie ciepła, a osady odkładają się szybciej, bo brakuje efektu samooczyszczania kanałów. Rozsądny zapas to jeden, maksymalnie dwa warianty w serii powyżej wyliczonej powierzchni – wtedy urządzenie pracuje w środku swojego zakresu mocy. Przy wątpliwościach opisz nam parametry instalacji: bezpłatnie wskażemy właściwy areał. Właściwe zbilansowanie obiegów po stronie instalacji jest przy tym równie ważne jak sam wybór areału.

Konserwacja i czyszczenie wymiennika płytowego

Wymiennik lutowany jest bezobsługowy, dopóki media są czyste. Największym zagrożeniem jest kamień kotłowy po stronie wody użytkowej i osady mechaniczne w kanałach. Profilaktyka to filtr siatkowy na wejściu, kontrola twardości wody i – w razie potrzeby – galwaniczne zmiękczacze i uzdatniacze wody. Serwis polega na płukaniu chemicznym w obiegu zamkniętym (CIP), najlepiej w kierunku przeciwnym do normalnego przepływu. Sygnały ostrzegawcze: rosnący opór przepływu, spadek temperatury na wyjściu i głośna praca pompy.

Trwałość podnosi też właściwe wyposażenie węzła: zestawy montażowe, izolacje wymienników oraz zawory kulowe odcinające z termometrami, które pozwalają odciąć urządzenie i śledzić parametry po obu stronach.

Zalety zakupu wymiennika NORDIC TEC w AquaVentis

Katalog serii Ba jest wyjątkowo gęsty – kolejne warianty różnią się liczbą płyt, więc możesz dobrać moc bez przewymiarowania. W AquaVentis realizujemy wysyłkę z magazynu w Polsce, dostarczamy urządzenia razem z akcesoriami montażowymi i prowadzimy bezpłatne doradztwo techniczne. Opisz źródło ciepła, oczekiwaną moc, temperatury zasilania i powrotu oraz medium – wskażemy model o właściwej powierzchni wymiany i komplet armatury.

FAQ – dobór wymiennika według powierzchni wymiany

Co to jest powierzchnia wymiany ciepła w wymienniku płytowym?

To łączne pole kontaktu obu mediów przez ścianki płyt, podawane w m². Wynika z powierzchni jednej płyty i liczby płyt w pakiecie – dlatego Ba-23-20 ma 0,46 m², a Ba-23-50 już 1,15 m². Areał jest wartością stałą, niezależną od warunków pracy, więc stanowi pewniejszą podstawę doboru niż moc w kW, którą producent podaje w widełkach.

Jak obliczyć potrzebną powierzchnię wymiennika?

Dla instalacji wysokoparametrowych przyjmij orientacyjnie 0,3 m² na 10 kW mocy. Dla 30 kW szukasz więc około 0,9 m² – odpowiada temu Ba-32-30 (0,960 m²). Przy niskich temperaturach zasilania, typowych dla pomp ciepła i ogrzewania płaszczyznowego, zapotrzebowanie rośnie i lepiej wybrać model o wyraźnie większym areale. Dokładne obliczenie wymaga danych o przepływach i temperaturach.

Jaki wymiennik do instalacji 100 kW?

W zakresie 100 kW pracują modele o powierzchni rzędu 1,3–3 m². Naturalnym wyborem są Ba-32-50 (1,60 m², 50–110 kW), Ba-27-50 (1,350 m², 50–110 kW) na przyłączach 5/4" oraz Ba-60-20 (1,2 m², 40–110 kW). Jeśli instalacja ma pracować przy niskiej różnicy temperatur, przejdź o jeden lub dwa warianty wyżej w serii.

Jakie są trzy rodzaje wymiany ciepła?

Przewodzenie, konwekcja i promieniowanie. W wymienniku płytowym istotne są dwa pierwsze: konwekcja przenosi energię w płynących mediach, a przewodzenie – przez ściankę płyty ze stali nierdzewnej. Promieniowanie ma znaczenie marginalne. Dlatego konstruktorzy skupiają się na wymuszeniu przepływu turbulentnego, który poprawia przejmowanie ciepła po obu stronach płyty.

Czy większy wymiennik zawsze jest lepszy?

Nie. Większy areał daje zapas i lepsze zachowanie przy niskich parametrach, ale przy zbyt małym przepływie przepływ w kanałach traci charakter turbulentny, co pogarsza wymianę ciepła i sprzyja osadom. Dobrze dobrany wymiennik pracuje w środku swojego zakresu mocy – z zapasem na przyszłą rozbudowę, ale bez skrajnego przewymiarowania.

Jak często czyścić wymiennik płytowy?

W obiegach zamkniętych z uzdatnioną wodą czyszczenie bywa zbędne przez lata. Przy twardej wodzie użytkowej lub braku filtracji zaleca się kontrolę raz na sezon grzewczy i płukanie chemiczne, gdy rośnie opór przepływu albo spada temperatura na wyjściu. Filtr siatkowy na wejściu i uzdatnianie wody wyraźnie wydłużają okresy między zabiegami serwisowymi.

Jakie materiały są stosowane w płytowych wymiennikach ciepła?

Płyty tłoczone są ze stali nierdzewnej, a pakiet spajany jest lutem miedzianym – to konstrukcja lutowana, bez uszczelek. Do wody basenowej uzdatnianej chemicznie stosuje się odrębne wymienniki stalowe lub tytanowe, bardziej odporne na chlor i sól. Woda instalacyjna, CWU i roztwory glikolu współpracują ze stalą nierdzewną bez ograniczeń.

Co się dzieje, gdy powierzchnia wymiany jest zbyt mała?

Wymiennik nie przeniesie zakładanej mocy: temperatura po stronie odbiorczej pozostanie niższa od oczekiwanej, powrót do źródła ciepła będzie zbyt gorący, a opór hydrauliczny wzrośnie. Typowe objawy niedowymiarowania to chłodna CWU, taktowanie źródła i głośna praca pompy. Poprawą jest przejście na model o większym areale w tej samej serii.

Czy ten sam wymiennik nadaje się do pompy ciepła i do kotła?

Konstrukcja jest ta sama, ale dobór inny. Kocioł pracuje na wysokich parametrach, więc wystarcza mniejszy areał. Pompa ciepła i ogrzewanie płaszczyznowe działają przy małej różnicy temperatur, dlatego przy tej samej mocy potrzebna jest wyraźnie większa powierzchnia wymiany – często o kilka wariantów w serii wyżej.
