Wymienniki do piwowarstwa domowego – katalog i poradnik doboru

Schłodzenie brzeczki z temperatury zacierania i gotowania do temperatury zadania drożdży to najbardziej krytyczny moment całej warki. Im szybciej przejdziesz ten etap, tym mniejsze ryzyko infekcji, lepsze wytrącenie osadu gorącego i wyraźniejszy przełom chłodny. W AquaVentis znajdziesz dedykowane płytowe wymienniki ciepła NORDIC TEC serii Ba-23 pracujące jako chłodnice brzeczki piwnej: modele 20-, 30-, 40- i 50-płytowe z przyłączami 3/4" BSP na gwincie zewnętrznym i płytami ze stali nierdzewnej 316L. Poniżej znajdziesz zasady doboru pod objętość warki, porównanie modeli oraz praktykę czyszczenia i eksploatacji.

Wymienniki ciepła płytowe do chłodzenia brzeczki piwnej

Chłodnica płytowa (tzw. wort chiller) działa przepływowo i przeciwprądowo: gorąca brzeczka wpływa jedną stroną pakietu płyt, a woda chłodząca – drugą, w przeciwnym kierunku. Ciepło przechodzi przez cienką ściankę ze stali nierdzewnej, a profil płyt wywołuje przepływ turbulentny, który wielokrotnie zwiększa intensywność wymiany w porównaniu z chłodnicą zanurzeniową. Efekt: brzeczka opuszcza wymiennik już schłodzona, bez konieczności zanurzania spirali w garnku i bez wielokrotnego mieszania gorącego medium.

Trzy praktyczne konsekwencje wyboru chłodnicy płytowej dla piwowara domowego:

• Czas chłodzenia liczony w minutach, nie w kwadransach – brzeczka schładza się „w przelocie”, w jednym przepompowaniu z garnka do fermentora.
• Mniejszy kontakt z powietrzem – układ jest zamknięty, więc ryzyko infekcji po przełomie chłodnym maleje.
• Oszczędność wody – przy przeciwprądzie ta sama ilość wody odbiera więcej ciepła niż przy chłodzeniu zanurzeniowym.

Rekomendowane modele wymienników NORDIC TEC dla piwowarów

Ba-23-20 (20 płyt) to jednostka dla początkujących i średnio zaawansowanych piwowarów, dedykowana klasycznym warkom rzędu 20–25 litrów. Ba-23-30 (30 płyt) obsłuży bez trudu warki większe niż tradycyjne 20–25 l, w praktyce do około 40 litrów brzeczki, i jest polecana regularnie warzącym w browarze domowym. Ba-23-40 (40 płyt) daje dodatkowy zapas powierzchni chłodzenia, przydatny przy cieplejszej wodzie z kranu w sezonie letnim. Największa w tej kategorii Ba-23-50 ma 50 płyt i 1,15 m² powierzchni przekazu ciepła, płyty ze stali nierdzewnej 316L i przyłącza 3/4" – to wybór dla warek dużych, warzenia w mikrobrowarze rzemieślniczym lub przy bardzo ciepłej wodzie chłodzącej.

Model NORDIC TEC	Liczba płyt	Przyłącza	Powierzchnia wymiany	Materiał płyt	Zalecana warka

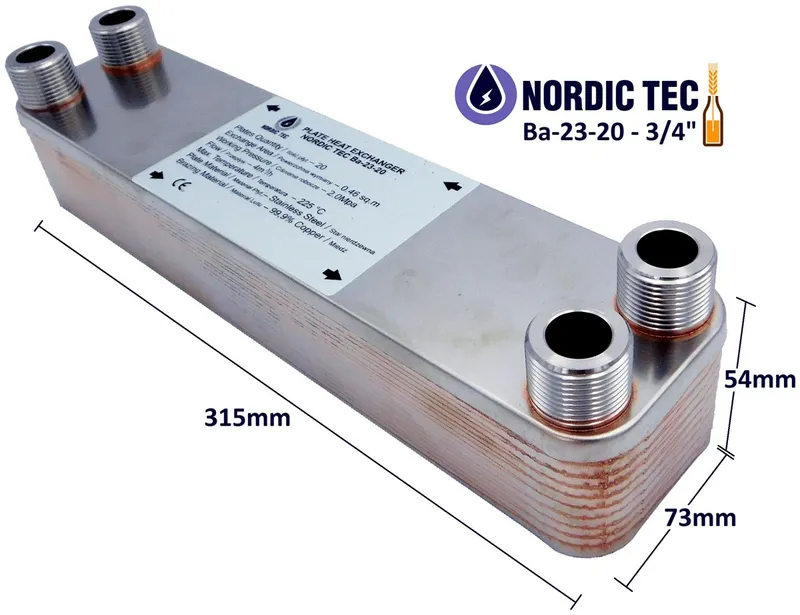

Ba-23-20	20	3/4" BSP GZ	–	stal nierdzewna	20–25 l, warki podstawowe

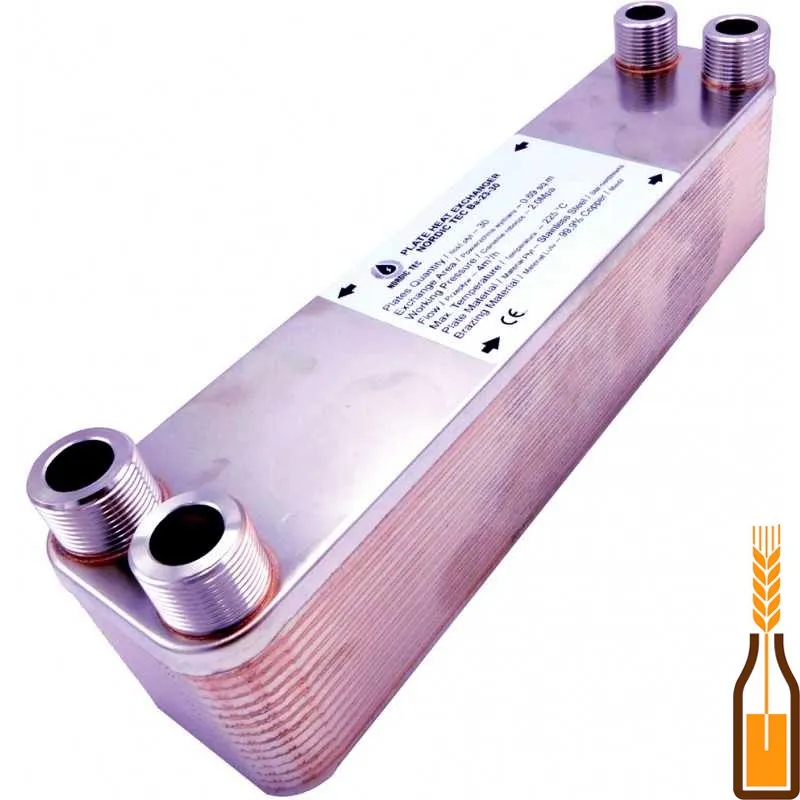

Ba-23-30	30	3/4" GZ	–	stal nierdzewna	do ok. 40 l, warzenie regularne

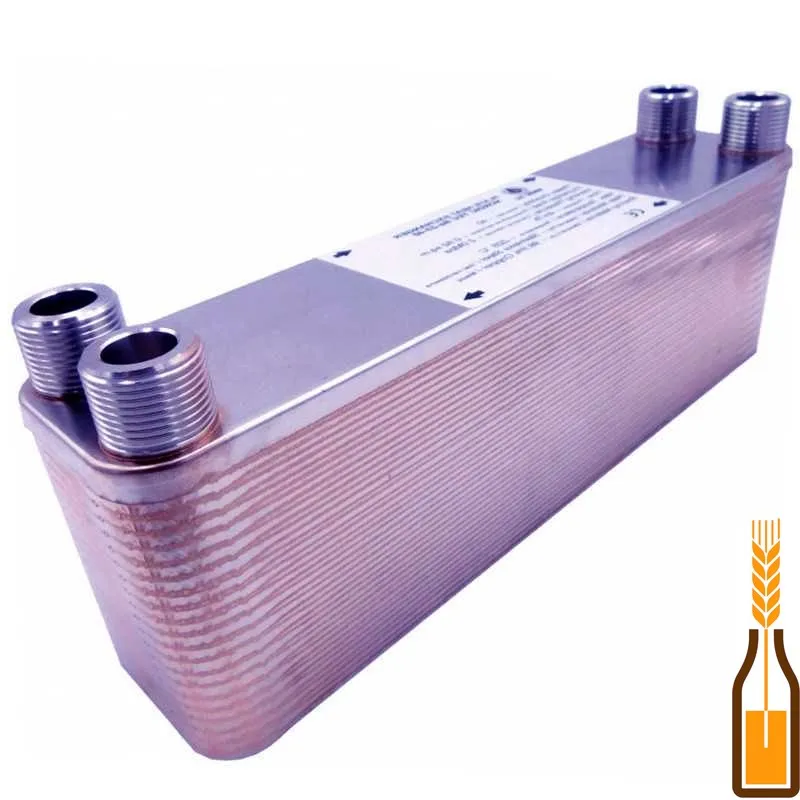

Ba-23-40	40	3/4" GZ	–	stal nierdzewna	40 l z zapasem, ciepła woda chłodząca

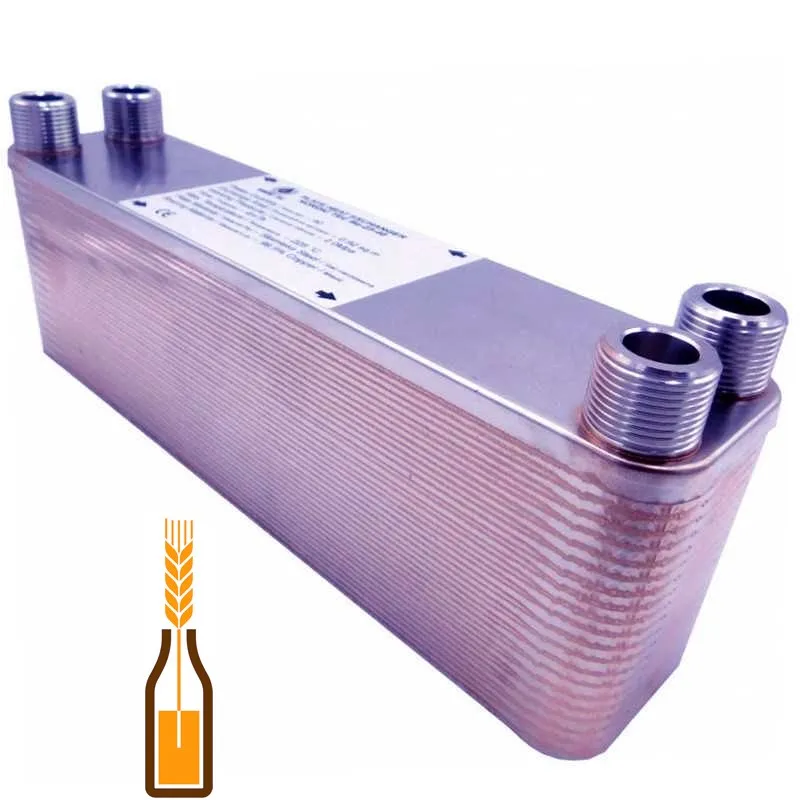

Ba-23-50	50	3/4" GZ	1,15 m²	stal nierdzewna 316L	duże warki, browar rzemieślniczy

Jak dobrać chłodnicę brzeczki – trzy zmienne

Dobór chłodnicy płytowej rządzi się prostą logiką: liczy się objętość warki, temperatura wody chłodzącej oraz prędkość przepływu brzeczki. Objętość wyznacza minimalny rozmiar pakietu płyt. Temperatura wody decyduje o tym, ile zapasu potrzebujesz: w zimie woda z instalacji ma kilka stopni i nawet 20-płytowa jednostka radzi sobie znakomicie, w sierpniu przy wodzie 20°C ta sama chłodnica wymaga wolniejszego przepływu albo wsparcia lodem. Prędkość przepływu jest twoim regulatorem – im wolniej przepuszczasz brzeczkę, tym niższą temperaturę wyjściową uzyskasz przy tej samej powierzchni płyt.

• Zimna woda (5–12°C): jedno przejście przez wymiennik zwykle wystarcza, aby wejść w zakres zadania drożdży górnej fermentacji.
• Ciepła woda (15–22°C): zmniejsz przepływ brzeczki, wybierz większy model (Ba-23-40 lub Ba-23-50) albo zastosuj dwustopniowe chłodzenie z drugim obiegiem na wodzie z lodem.
• Lagery: po pierwszym stopniu na wodzie sieciowej dodaj drugi stopień na wodzie lodowej – to najprostszy sposób osiągnięcia 10–12°C bez agregatu.

Pięć typów wymienników ciepła stosowanych w chłodzeniu brzeczki

• Wymiennik płytowy (lutowany) – pakiet profilowanych płyt ze stali nierdzewnej spojonych lutem miedzianym. Najwyższa intensywność wymiany na jednostkę objętości, praca przepływowa, minimalna ilość wody chłodzącej. To rozwiązanie z tej kategorii.
• Chłodnica zanurzeniowa (immersion) – spirala z rurki zanurzana w garnku. Prosta w czyszczeniu, ale chłodzi wolno i wymaga mieszania brzeczki.
• Chłodnica przeciwprądowa rurowa (counterflow) – rura w rurze. Pracuje przepływowo jak płytowa, ale zajmuje dużo miejsca i jest trudniejsza do inspekcji.
• Wymiennik płytowy rozbieralny (uszczelkowy) – stosowany w browarach komercyjnych; można rozłożyć pakiet do mycia, kosztem większych gabarytów i bardziej złożonej obsługi.
• Chłodzenie przez chłodnicę glikolową / agregat – zamiast wody sieciowej używany jest obieg z glikolem, konieczny do lagerów i do stabilizacji fermentacji.

Wymienniki płytowe lutowane miedzią do piwa

Konstrukcja lutowana miedzią jest w piwowarstwie domowym standardem, bo daje szczelność bez uszczelek i bardzo dużą powierzchnię wymiany w małej obudowie. Płyty pracujące z brzeczką wykonane są ze stali nierdzewnej – w modelu Ba-23-50 producent wskazuje gatunek 316L, powszechnie stosowany w kontakcie z mediami spożywczymi ze względu na wysoką odporność korozyjną. Lut miedziany znajduje się w spoinach między płytami, nie w kanale przepływowym, a brzeczka kontaktuje się przede wszystkim ze stalą. Dla porządku: jednostki tego typu nie są przeznaczone do pracy z czynnikami chłodniczymi – takie zadania realizują dedykowane wymienniki ciepła do freonu.

Jak podłączyć chłodnicę płytową w browarze domowym

Podłączenie jest proste, ale kilka szczegółów decyduje o wyniku. Chłodnicę montuje się przeciwprądowo: gorąca brzeczka wpływa od góry po jednej stronie, zimna woda – od dołu po drugiej. Przed wymiennikiem warto zastosować filtr lub sitko ograniczające przedostawanie się zbitego osadu i drobin szyszek humulusa, bo kanały międzypłytowe są wąskie. Do kontroli procesu niezbędne są termometry: bez odczytu na wyjściu brzeczki regulujesz przepływ „na wyczucie”. Przydatne akcesoria znajdziesz w kategoriach zawory kulowe odcinające z termometrami oraz zestawy montażowe do wymienników.

• Sanityzacja przed warką – przepompuj środek sanityzujący przez stronę brzeczkową, a następnie przepuść gorącą brzeczkę, która dodatkowo wyparza kanały.
• Płukanie natychmiast po użyciu – zaschnięte pozostałości białkowo-cukrowe są znacznie trudniejsze do usunięcia.
• Mycie zasadowe (CIP) – roztwór alkaliczny w obiegu zamkniętym, przepompowany w kierunku przeciwnym do przepływu brzeczki.
• Odkamienianie strony wodnej – przy twardej wodzie osad odkłada się od strony chłodzącej i stopniowo obniża wydajność; pomaga uzdatnianie wody.
• Suche przechowywanie – po myciu przedmuchaj lub odwróć wymiennik, aby usunąć resztki wody.

Woda w browarze domowym – element często pomijany

Woda to około 90% objętości piwa i jednocześnie medium chłodzące w wymienniku. Jej twardość wpływa na profil warki, ale też na tempo zakamienienia strony chłodzącej chłodnicy. Jeśli warzysz z wody studziennej, warto zadbać o jej mikrobiologiczne bezpieczeństwo – w AquaVentis dostępne są domowe lampy UV do wody, a przy większej skali produkcji przemysłowe lampy UV do wody. Do punktów poboru wody technologicznej stosuje się też lampy UV do kranów i filtrów 3-stopniowych. Dezynfekcja UV nie zmienia składu mineralnego, więc nie wpływa na profil wody warzelnej.

Piwowarstwo domowe – jaki sprzęt jest naprawdę potrzebny

Zestaw minimalny to garnek z kranikiem, termometr, fermentor z rurką fermentacyjną, refraktometr lub areometr, sprzęt do sanityzacji oraz chłodnica. Chłodnica płytowa jest zwykle pierwszym poważnym usprawnieniem po opanowaniu podstaw, bo najbardziej zauważalnie skraca warkę i podnosi powtarzalność efektu. Kolejny krok to pompa spożywcza, która pozwala pracować z ustabilizowanym przepływem przez wymiennik, oraz kontrola temperatury fermentacji. Przy warkach powyżej 40 litrów sens ma większy pakiet płyt (Ba-23-40 lub Ba-23-50) i dwustopniowy układ chłodzenia.

Zalety płytowego wymiennika ciepła podczas warzenia

• Szybkie przejście przez zakres temperatur ryzyka (20–40°C), w którym brzeczka jest najbardziej narażona na infekcje.
• Wyraźny przełom chłodny i lepsze wytrącenie osadu, co daje klarowniejsze piwo.
• Brak zanurzania sprzętu w brzeczce – mniej elementów do sanityzacji w kontakcie z medium.
• Powtarzalność – ustalony przepływ i temperatura wody dają za każdym razem tę samą temperaturę zadania drożdży.
• Trwałość – stal nierdzewna i konstrukcja lutowana bez uszczelek znoszą setki cykli mycia.

Dlaczego warto wybrać wymienniki NORDIC TEC w AquaVentis

NORDIC TEC to seria wymienników płytowych stosowanych zarówno w instalacjach grzewczych, jak i w zastosowaniach technologicznych – ta sama konstrukcja pakietu płyt pracuje w kotłowniach i w browarach domowych, co przekłada się na sprawdzoną powtarzalność wykonania. AquaVentis prowadzi pełny zakres serii Ba-23 dla piwowarów oraz osprzęt: izolacje wymienników ciepła i nyple do wlutowania SAE. Wysyłamy z magazynu w Polsce i bezpłatnie pomożemy dopasować model do objętości warki i temperatury wody, którą dysponujesz. Jeśli szukasz jednostki pod inne zastosowanie, zajrzyj do płytowych wymienników ciepła, zestawienia wg powierzchni wymiany lub wg rozmiaru przyłączy.

Wymiennik przeciwprądowy a współprądowy – jak działa i co wybrać

W układzie przeciwprądowym brzeczka i woda chłodząca płyną w przeciwnych kierunkach. Różnica temperatur utrzymuje się wtedy równomiernie na całej długości pakietu płyt, więc medium chłodzone można doprowadzić niemal do temperatury wody wejściowej. To standardowy i najskuteczniejszy sposób podłączenia chłodnicy brzeczki.

Wymiennik ciepła współprądowy działa inaczej: oba media wpływają z tej samej strony i płyną równolegle. Największa różnica temperatur występuje tylko na wejściu, a im dalej, tym bardziej temperatury się zbliżają – w efekcie wymiennik oddaje mniej mocy i nie zejdziesz tak nisko z temperaturą brzeczki. W praktyce piwowarskiej układ współprądowy stosuje się wyjątkowo, np. gdy trzeba świadomie ograniczyć szok termiczny. Pomyłka w kierunku podłączenia nie uszkodzi urządzenia, ale objawi się zbyt wysoką temperaturą brzeczki na wyjściu i wydłużonym chłodzeniem – dlatego przed pierwszą warką warto opisać kierunki przepływu na przyłączach.

Jakie funkcje pełnią wymienniki ciepła w browarnictwie

Chłodzenie brzeczki po chmieleniu jest najbardziej znaną, ale nie jedyną rolą wymiennika w browarze. W browarnictwie ta sama konstrukcja płytowa realizuje kilka zadań technologicznych:

• Chłodzenie przepływowe brzeczki do temperatury zadania drożdży – funkcja podstawowa w każdym browarze domowym i rzemieślniczym.
• Odzysk ciepła – woda odbierająca ciepło z brzeczki wychodzi z wymiennika gorąca i może posłużyć jako woda do wysładzania lub do mycia sprzętu.
• Podgrzewanie wody technologicznej – wymiennik pośredniczy między źródłem ciepła a zbiornikiem wody nastawnej; w instalacjach z kotłem stosuje się w tej roli jednostki z kategorii wymienników do kotłów gazowych.
• Stabilizacja temperatury fermentacji – wymiennik współpracujący z obiegiem glikolowym utrzymuje zadaną temperaturę w tanku.
• Chłodzenie piwa przed rozlewem – schłodzenie przed butelkowaniem lub kegowaniem ogranicza utlenianie i pienienie.

Pełny przegląd zastosowań urządzeń płytowych znajdziesz w kategorii wymienniki ciepła wg zastosowań.

Najczęstsze błędy przy używaniu wymiennika płytowego

Wymiennik jest urządzeniem bezawaryjnym, ale kilka nawyków potrafi zepsuć zarówno warkę, jak i samą chłodnicę.

• Zbyt szybki przepływ brzeczki – brzeczka nie ma czasu oddać ciepła i wychodzi za ciepła. Rozwiązanie: dławienie zaworem na wyjściu i kontrola termometrem.
• Brak filtra przed wymiennikiem – resztki chmielu i osadu gorącego blokują wąskie kanały międzypłytowe i trwale obniżają wydajność.
• Odkładanie mycia „na później” – zaschnięte pozostałości cukrowo-białkowe są bardzo trudne do usunięcia z pakietu lutowanego, którego nie można rozkręcić.
• Ignorowanie strony wodnej – przy twardej wodzie kamień odkłada się właśnie tam i objawia się spadkiem skuteczności chłodzenia z warki na warkę.
• Niedowymiarowanie – zbyt mały pakiet płyt przy dużej warce i ciepłej wodzie zmusza do bardzo wolnego przepływu, co wydłuża rozlew brzeczki.
• Przewymiarowanie bez potrzeby – bardzo duża jednostka przy małej warce działa, ale trudniej utrzymać w niej przepływ turbulentny i marnuje się więcej wody.

FAQ – wymienniki do piwowarstwa domowego

Jakiej mocy wymiennik do piwowarstwa domowego?

W chłodzeniu brzeczki nie dobiera się urządzenia „na kW”, a na objętość warki i powierzchnię wymiany. Do klasycznych 20–25 litrów wystarcza 20-płytowy Ba-23-20, do warek około 40 litrów – Ba-23-30 lub Ba-23-40. Przy dużych warkach i ciepłej wodzie chłodzącej wybierz Ba-23-50 z 50 płytami i powierzchnią 1,15 m².

Czy wymiennik ciepła jest naprawdę potrzebny?

Można warzyć bez niego, ale schładzanie w kąpieli wodnej trwa długo i utrzymuje brzeczkę w zakresie temperatur sprzyjających infekcjom. Chłodnica płytowa skraca ten etap do minut, poprawia przełom chłodny i klarowność piwa oraz zwiększa powtarzalność warek. Dla osoby warzącej regularnie to jedna z najbardziej odczuwalnych inwestycji w wyposażenie.

Jakie są typy wymienników do chłodzenia brzeczki?

W praktyce spotyka się pięć rozwiązań: wymiennik płytowy lutowany, chłodnicę zanurzeniową, chłodnicę przeciwprądową rurową, wymiennik płytowy rozbieralny z uszczelkami oraz chłodzenie z obiegiem glikolowym. Dla piwowarstwa domowego optymalny jest wymiennik płytowy lutowany – najlepszy stosunek wydajności do gabarytu, bez uszczelek wymagających wymiany.

Jak umyć płytową chłodnicę do piwa?

Natychmiast po warce przepłucz stronę brzeczkową ciepłą wodą, następnie przepompuj roztwór zasadowy w obiegu zamkniętym, w kierunku przeciwnym do przepływu brzeczki. Na koniec spłucz i osusz wymiennik. Przed kolejną warką wystarczy sanityzacja – gorąca brzeczka dodatkowo wyparza kanały międzypłytowe podczas pierwszych minut przepływu.

Czy stal 316L jest bezpieczna dla brzeczki?

Stal nierdzewna 316L to gatunek powszechnie używany w instalacjach spożywczych i browarniczych ze względu na wysoką odporność na korozję, w tym na środowiska o niskim pH. Płyty w modelu Ba-23-50 wykonane są właśnie z tego gatunku. Brzeczka kontaktuje się głównie z powierzchnią stali, a spoiny lutowane znajdują się między płytami pakietu.

Czy jedna chłodnica wystarczy do lagerów?

Do zadania drożdży dolnej fermentacji potrzebna jest temperatura rzędu 10–12°C, której zwykle nie osiągniesz na wodzie sieciowej w sezonie letnim. Standardowym rozwiązaniem jest chłodzenie dwustopniowe: pierwszy stopień na wodzie z instalacji, drugi na wodzie z lodem lub obiegu glikolowym. Większa jednostka, na przykład Ba-23-40, daje w takim układzie więcej zapasu.

Jaki sprzęt do warzenia piwa jest potrzebny na start?

Na pierwszą warkę wystarczy garnek z kranikiem, termometr, areometr lub refraktometr, fermentor z rurką fermentacyjną, środek do sanityzacji oraz chłodnica brzeczki. Dopiero przy regularnym warzeniu dochodzą pompa spożywcza, kontrola temperatury fermentacji i większy pakiet płyt w chłodnicy. Wymiennik płytowy to element, który najszybciej podnosi powtarzalność warek.

Czy izolacja wymiennika ciepła jest potrzebna w browarze domowym?

W chłodzeniu brzeczki izolacja nie jest konieczna, bo wymiennik pracuje krótko i chodzi o odebranie ciepła, nie o jego zachowanie. Ma natomiast sens tam, gdzie ta sama jednostka podgrzewa wodę technologiczną lub pracuje w instalacji grzewczej – wtedy ogranicza straty i skraca czas nagrzewania. Gotowe otuliny znajdziesz w kategorii izolacje wymienników ciepła.
