Wymienniki ciepła do solarów

Wymienniki ciepła do solarów – katalog i poradnik doboru NORDIC TEC

W instalacji z kolektorami słonecznymi płytowy wymiennik ciepła oddziela obieg solarny wypełniony roztworem glikolu od obiegu wody użytkowej lub obiegu grzewczego. W AquaVentis znajdziesz do tego zadania lutowane wymienniki NORDIC TEC serii Ba – od kompaktowych modeli na przyłączach 3/4" po jednostki 1" o mocy nominalnej do 110 kW. Poniżej znajdziesz zasady doboru powierzchni wymiany do liczby kolektorów, konkretne modele z naszego magazynu w Polsce oraz odpowiedzi na najczęstsze pytania techniczne.

Wymienniki ciepła płytowe do instalacji solarnych – nasza oferta

Do współpracy z kolektorami słonecznymi stosujemy klasyczne wymienniki lutowane, o pakiecie płyt ze stali nierdzewnej, przeznaczone do pracy w trybie ciecz–ciecz. Jeden kanał przyjmuje glikol z pola kolektorów, drugi – wodę z zasobnika, buforu lub instalacji CO. Dzięki przepływowi przeciwprądowemu i wyprofilowanej płycie, która wymusza przepływ turbulentny, urządzenie osiąga wysoki współczynnik wymiany ciepła przy niewielkich gabarytach – wymiennik płytowy zajmuje wyraźnie mniej miejsca niż wężownica lub wymiennik rurowy o zbliżonej wydajności.

W praktyce solarnej najczęściej wybierane są modele z serii Ba-23 (przyłącza 3/4") oraz Ba-32 (przyłącza 1"). Pierwsza z nich obsługuje mniejsze i średnie zestawy solarne dla domu jednorodzinnego, druga – większe pola kolektorów, instalacje z dużym zasobnikiem CWU oraz układy łączone, w których solary wspomagają kocioł lub pompę ciepła. Pełny przegląd konstrukcji znajdziesz w kategorii płytowe wymienniki ciepła, a dobór według średnicy gwintu ułatwia zestawienie wymienników według rozmiaru przyłączy.

Rekomendowane modele NORDIC TEC do solarów – tabela

Poniższa tabela zestawia modele najczęściej stosowane w układach z kolektorami słonecznymi. Podane wartości mocy to moc nominalna w widełkach zależnych od parametrów zasilania i różnicy temperatur; górna granica odpowiada tzw. wysokim parametrom.

Model	Liczba płyt	Przyłącza	Powierzchnia wymiany	Moc nominalna

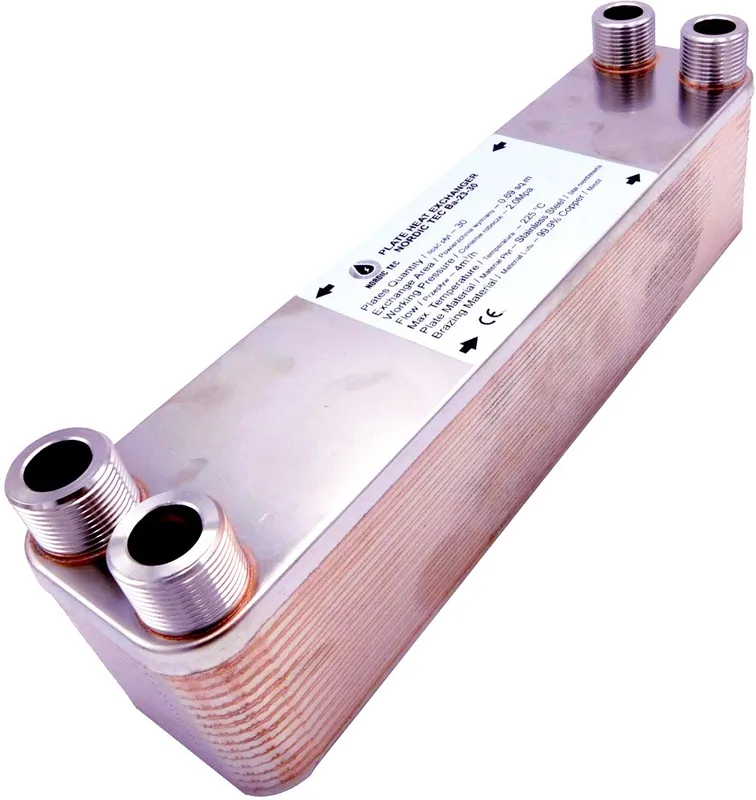

NORDIC TEC Ba-23-30	30	3/4"	0,69 m²	15–35 kW

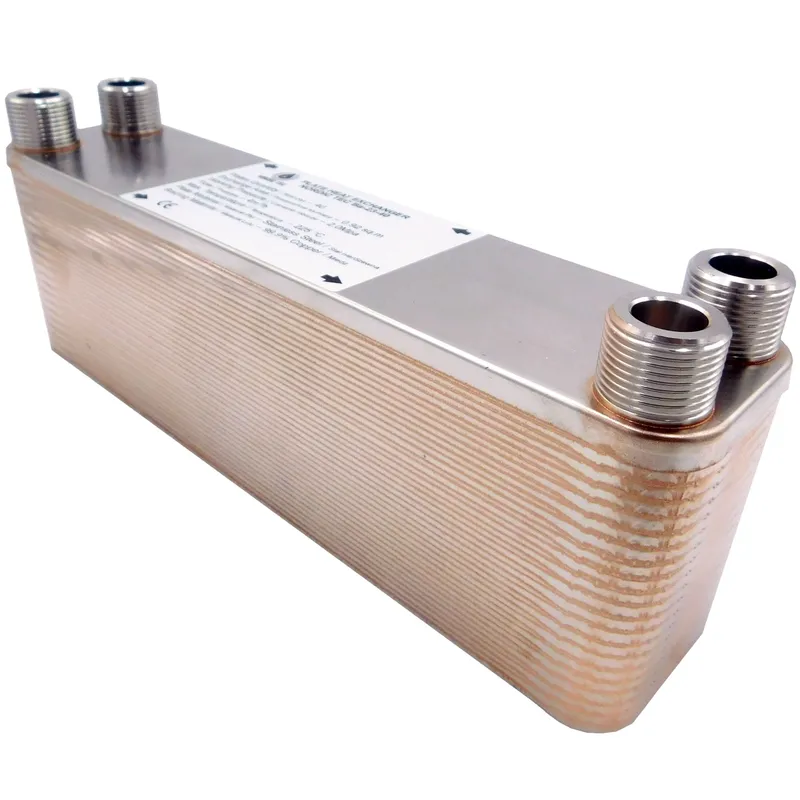

NORDIC TEC Ba-23-40	40	3/4"	0,92 m²	20–45 kW

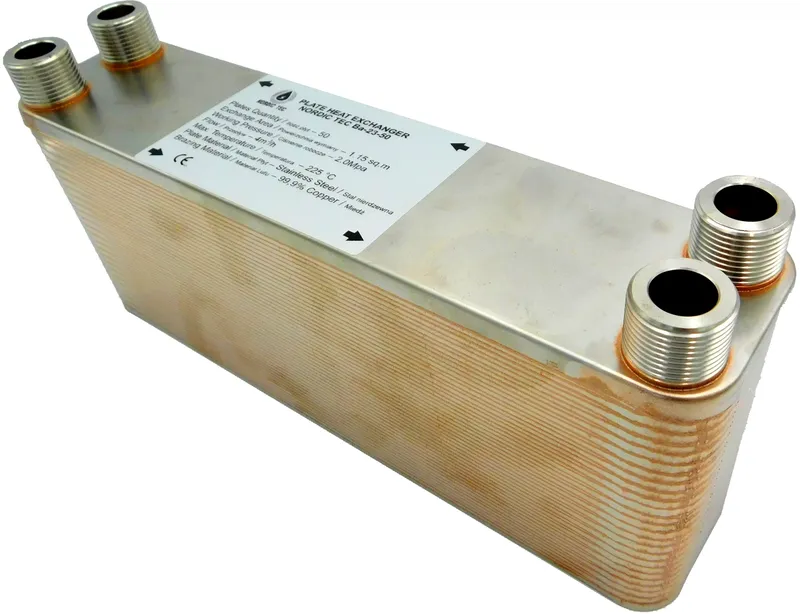

NORDIC TEC Ba-23-50	50	3/4"	1,15 m²	30–55 kW

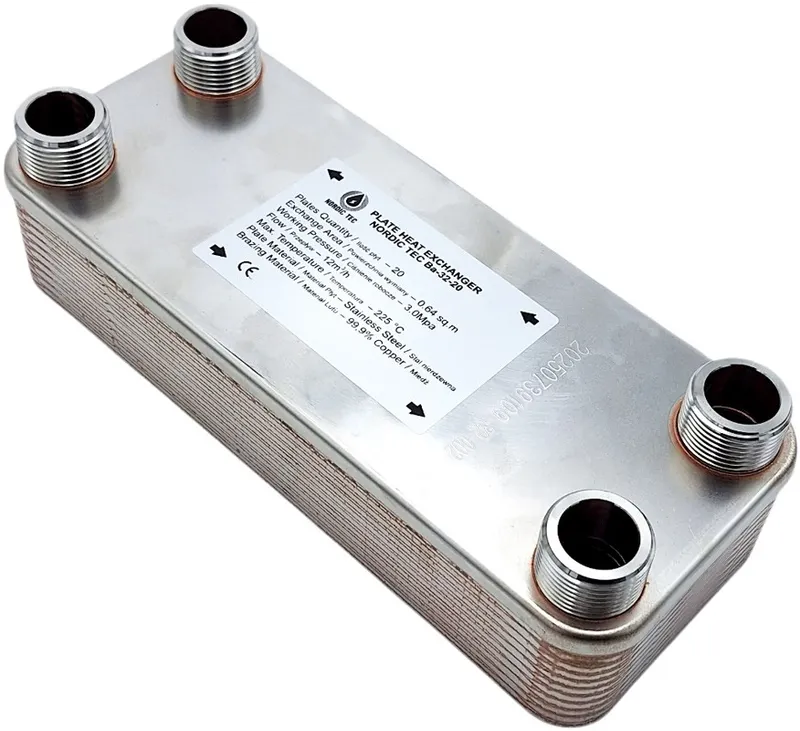

NORDIC TEC Ba-32-20	20	1"	–	20–45 kW

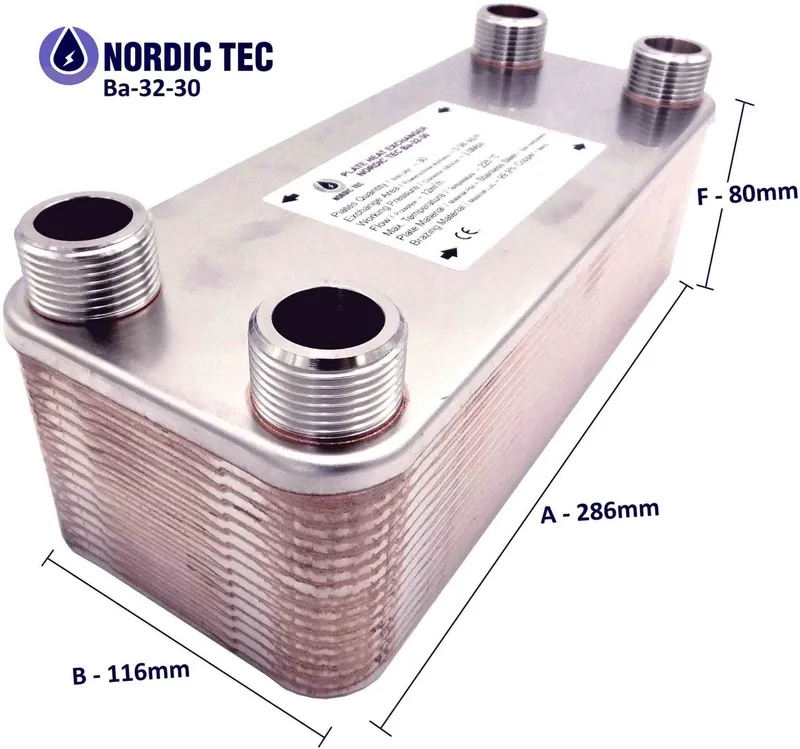

NORDIC TEC Ba-32-30	30	1"	0,96 m²	30–65 kW

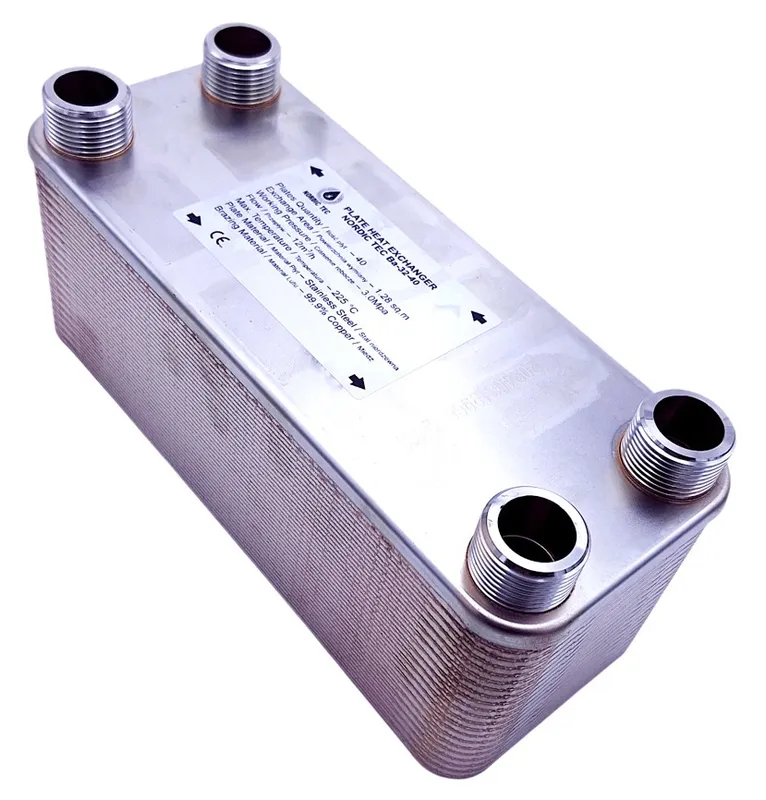

NORDIC TEC Ba-32-40	40	1"	1,28 m²	40–85 kW

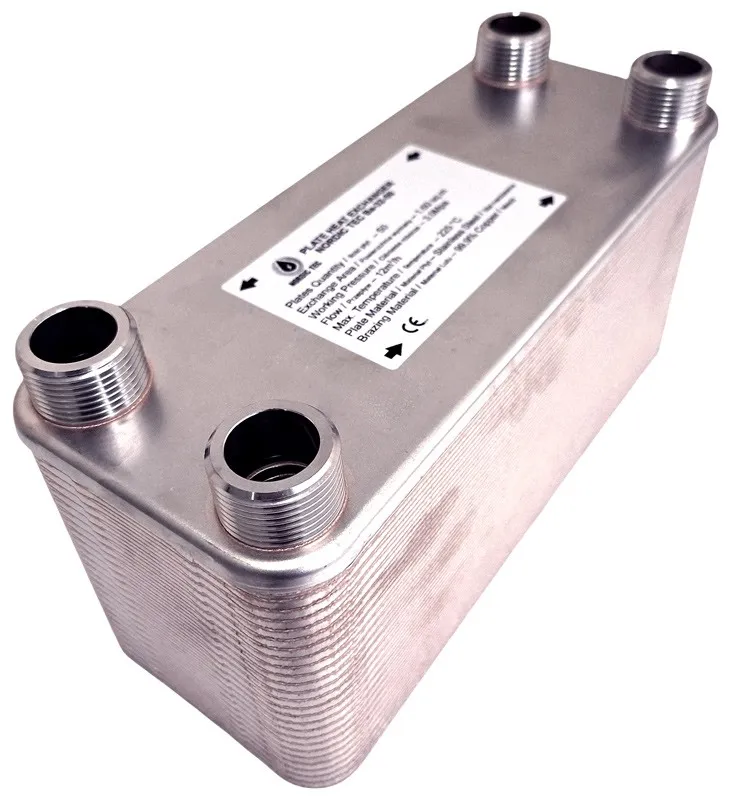

NORDIC TEC Ba-32-50	50	1"	1,60 m²	50–110 kW

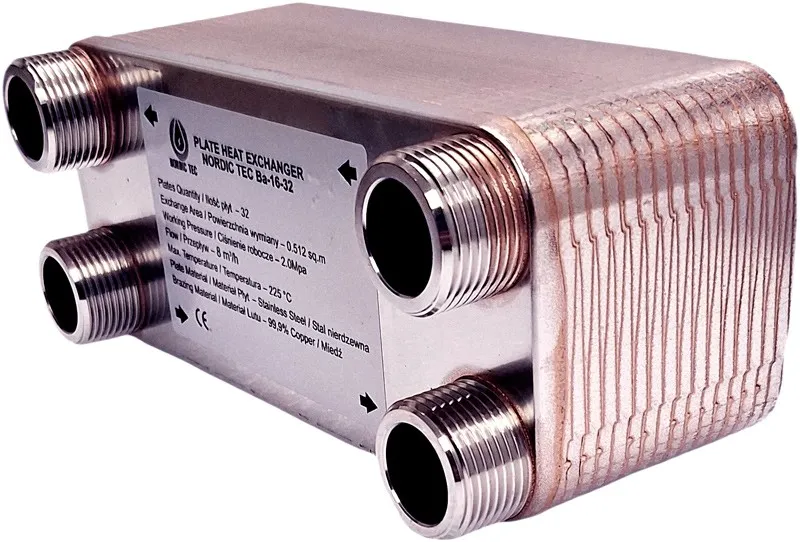

NORDIC TEC Ba-16-32	32	1"	–	20–40 kW

Jak działa wymiennik ciepła w instalacji solarnej?

Kolektory słoneczne pracują z glikolem propylenowym, ponieważ obieg zewnętrzny musi znosić mrozy i stagnację przy wysokich temperaturach. Ten czynnik nie może trafić do wody użytkowej – rozdziela je właśnie wymiennik. Pompa obiegu solarnego przetacza gorący glikol przez pierwszy kanał, a pompa obiegu wtórnego – wodę z zasobnika przez drugi. Ciepło przechodzi przez cienką ściankę płyty ze stali nierdzewnej, bez mieszania mediów. Efekt: układ solarny pozostaje zamknięty i zabezpieczony, a woda w zbiorniku podgrzewana jest bezpiecznie i higienicznie.

Wymiennik zewnętrzny ma nad wężownicą jedną istotną zaletę: moc wymiany można dobrać niezależnie od pojemności zasobnika. Jeśli powiększasz pole kolektorów, wymieniasz tylko wymiennik i ewentualnie pompę, a nie cały zbiornik. Ten sam schemat wykorzystuje się przy podłączaniu kominka z płaszczem wodnym – patrz wymienniki ciepła do kominków – oraz przy separacji obiegu kotła, opisanej w kategorii wymienniki do innych kotłów CO.

Dobór wymiennika do liczby kolektorów i mocy pola solarnego

Punktem wyjścia jest szacowana moc szczytowa pola kolektorów. Sumujesz moc, jaką w warunkach nasłonecznienia oddają wszystkie kolektory, i szukasz wymiennika, którego zakres mocy nominalnej obejmuje tę wartość z zapasem. Zbyt mały wymiennik będzie ograniczać odbiór ciepła i podnosić temperaturę powrotu do kolektorów, co obniża ich sprawność. Zbyt duży nie zaszkodzi układowi, ale generuje niepotrzebny koszt i wymaga poprawnie dobranego przepływu.

• Małe zestawy solarne dla domu (kilka kolektorów, zasobnik CWU) – Ba-23-30 lub Ba-23-40 na przyłączach 3/4".
• Rozbudowane pola kolektorów wspomagające CWU i CO – Ba-23-50 albo Ba-32-30.
• Instalacje z dużym buforem, obiekty wielorodzinne, pensjonaty – Ba-32-40 i Ba-32-50 na 1".

Praktyczna zasada: patrz nie tylko na kW, ale na powierzchnię wymiany w m² – to ona odpowiada za zachowanie układu przy małej różnicy temperatur, typowej dla wczesnowiosennego i jesiennego nasłonecznienia. Model o większej powierzchni „wyciąga” ciepło z glikolu także wtedy, gdy kolektory pracują daleko od parametrów szczytowych. Pełne zestawienie modeli według areału płyt znajdziesz w kategorii wymienniki według powierzchni wymiany.

Glikol a przepływ – o czym pamiętać

Roztwór glikolu ma większą lepkość i mniejsze ciepło właściwe niż woda, więc przy tym samym strumieniu masowym przenosi mniej energii i generuje wyższe opory przepływu. Dlatego w układzie solarnym warto zostawić zapas po stronie pompy i unikać wymienników pracujących na granicy zakresu. Do pełnego węzła przyda się grupa pompowa solarna, która zawiera pompę, zabezpieczenia i armaturę obiegu kolektorów.

Kluczowe parametry techniczne: ciśnienie, materiały, przyłącza

Wymienniki serii Ba to konstrukcje lutowane, z pakietem płyt ze stali nierdzewnej, bez uszczelek na obwodzie – stąd ich zwartość i odporność na temperaturę. Modele przeznaczone do CO i CWU pracują w typowych instalacjach niskociśnieniowych (np. Ba-23-30 do 20 bar), a większe jednostki serii Ba-32 dopuszczają wyższe ciśnienia robocze (do 30 bar w modelu Ba-32-50). Przyłącza gwintowane w rozmiarach 3/4", 1" (DN25) i większych upraszczają wpięcie w gotową instalację bez spawania.

• Materiał – płyty ze stali nierdzewnej, konstrukcja lutowana, bez części ruchomych.
• Przyłącza – 3/4" w serii Ba-23, 1" (DN25) w serii Ba-32 i Ba-16.
• Tryb pracy – ciecz–ciecz, w tym woda i roztwory glikolu.
• Montaż – pionowy, przyłącza według schematu przeciwprądowego.

Jeśli w tym samym budynku planujesz również obieg z czynnikiem chłodniczym (np. pompa ciepła), potrzebna będzie inna konstrukcja – dwukanałowa, wysokociśnieniowa, opisana w kategorii wymienniki ciepła do freonu i gazu.

Montaż, izolacja i akcesoria do wymiennika solarnego

Wymiennik montuje się pionowo, tak aby media płynęły przeciwprądowo – zamiana przyłączy na współprądowe obniża wydajność o kilka do kilkunastu procent. Standardem jest zamontowanie zaworów odcinających na czterech przyłączach, co pozwala serwisować urządzenie bez spuszczania całej instalacji, oraz zaizolowanie korpusu, by ograniczyć straty ciepła w pomieszczeniu technicznym.

• Zestawy montażowe do wymienników – uchwyty i śrubunki dopasowane do serii Ba.
• Izolacje wymienników ciepła – dedykowane otuliny do konkretnych wielkości pakietu płyt.
• Zawory kulowe odcinające z termometrami – kontrola temperatury zasilania i powrotu bez dodatkowych tulei.
• Galwaniczne zmiękczacze i uzdatniacze wody – ograniczenie osadu kamienia po stronie wody użytkowej.

Konserwacja: jak chronić wymiennik solarny przed kamieniem

Po stronie glikolu wymiennik pracuje w obiegu zamkniętym, więc zabrudzenia są niewielkie – kluczowe jest utrzymanie właściwego stężenia i kontrola stanu płynu solarnego. Ryzyko realne dotyczy strony wody użytkowej: przy twardej wodzie i wysokich temperaturach na płytach osadza się kamień, który zawęża kanały i podnosi opory. Profilaktyka to filtr mechaniczny na wejściu, uzdatnianie wody oraz okresowe płukanie chemiczne (obieg CIP) roztworem odkamieniającym w kierunku przeciwnym do normalnego przepływu. Objawy zapchania: rosnąca różnica ciśnień i spadek temperatury na wyjściu przy niezmienionym nasłonecznieniu.

Solary a inne źródła ciepła w jednym układzie

Kolektory słoneczne rzadko pracują samodzielnie. Najczęściej wspierają kocioł gazowy lub pompę ciepła i wymagają uporządkowania hydrauliki: rozdzielenia obiegów, ustabilizowania przepływów i temperatur. Do tego służą rozdzielacze hydrauliczne CO i sprzęgła, a przy większej liczbie obiegów – sprzęgło hydrauliczne na 3 obiegi. Jeśli energia z solarów zasila ogrzewanie płaszczyznowe, temperaturę zasilania trzeba ograniczyć – tu przydają się zawory termostatyczne trójdrożne. Dobór wymiennika dla współpracy z pompą ciepła opisaliśmy w kategorii wymienniki ciepła do pomp ciepła.

Dlaczego wymienniki NORDIC TEC z AquaVentis

NORDIC TEC to producent wyspecjalizowany w lutowanych wymiennikach płytowych – katalog serii Ba jest ułożony logicznie, od modeli kilkunastokilowatowych do jednostek przemysłowych, co pozwala precyzyjnie trafić w parametry instalacji zamiast „zaokrąglać w górę”. W AquaVentis wysyłamy urządzenia z magazynu w Polsce, wraz z akcesoriami montażowymi, i oferujemy bezpłatną pomoc w doborze: wystarczy opisać źródło ciepła, powierzchnię kolektorów, rodzaj odbiornika i parametry temperaturowe, a wskażemy odpowiedni model oraz komplet armatury.

FAQ – wymienniki ciepła do solarów

Jaki wymiennik ciepła do kolektorów słonecznych w domu jednorodzinnym?

W typowym domu z zestawem solarnym do podgrzewania CWU sprawdzają się modele NORDIC TEC Ba-23-30 (0,69 m², 15–35 kW) oraz Ba-23-40 (0,92 m², 20–45 kW) na przyłączach 3/4". Przy większym polu kolektorów i wsparciu ogrzewania warto przejść na Ba-23-50 lub serię 1" – Ba-32-30. Decyduje moc szczytowa kolektorów i parametry temperaturowe, dlatego dobór warto potwierdzić z naszym wsparciem technicznym.

Czy wymiennik płytowy nadaje się do pracy z glikolem?

Tak. Wymienniki serii Ba pracują w trybie ciecz–ciecz i są przeznaczone także do układów bazujących na roztworach glikolu, w tym do obiegów kolektorów słonecznych. Płyty ze stali nierdzewnej i konstrukcja lutowana nie mają uszczelek narażonych na kontakt z czynnikiem. Pamiętaj tylko, że glikol podnosi opory przepływu, więc pompa obiegu solarnego musi mieć odpowiedni zapas wydajności.

Jak dobrać powierzchnię wymiany zamiast samych kilowatów?

Moc nominalna podawana jest w widełkach zależnych od różnicy temperatur, dlatego przy niskich parametrach (wczesna wiosna, jesień) realna wydajność spada. Powierzchnia wymiany w m² lepiej opisuje możliwości urządzenia w takich warunkach. Jeśli instalacja ma pracować także przy niepełnym nasłonecznieniu, wybierz model o większym areale płyt – np. 1,15 m² zamiast 0,92 m².

Wymiennik zewnętrzny czy zasobnik z wężownicą?

Zasobnik z wężownicą jest prostszy, ale jego moc wymiany jest z góry ustalona i trudno ją zwiększyć. Zewnętrzny wymiennik płytowy pozwala dobrać moc niezależnie od pojemności zbiornika, rozbudować pole kolektorów bez wymiany zasobnika i łatwo serwisować układ. Wymaga natomiast dodatkowej pompy oraz sterowania po stronie obiegu wtórnego.

Czy wymiennik trzeba izolować?

Warto. Nieizolowany pakiet płyt oddaje ciepło do pomieszczenia, co obniża sprawność układu solarnego, a przy pracy chłodniczej sprzyja kondensacji. Do serii Ba dostępne są dopasowane otuliny w kategorii izolacji wymienników. Izolacja ułatwia też utrzymanie stabilnej temperatury zasilania zasobnika CWU.

Jakie akcesoria zamówić razem z wymiennikiem?

Minimalny zestaw to uchwyty montażowe ze śrubunkami, izolacja oraz cztery zawory odcinające – najlepiej z termometrami, żeby kontrolować parametry po obu stronach. Przy twardej wodzie dodaj zabezpieczenie przed kamieniem po stronie CWU. Komplet dobierzemy do konkretnego modelu, jeśli podasz jego oznaczenie i rozmiar przyłączy.
