Wymienniki ciepła do ogrzewania miejskiego – katalog i dobór NORDIC TEC

Podłączenie budynku do miejskiej sieci ciepłowniczej wymaga rozdzielenia obiegu wysokoparametrowego z ciepłowni od instalacji wewnętrznej. W praktyce robi to lutowany płytowy wymiennik ciepła. W AquaVentis znajdziesz do tego zadania modele NORDIC TEC serii Ba na przyłączach 3/4", 1" i 5/4" – od jednostek 15–40 kW dla mieszkania lub domu, po 40–85 kW dla większych węzłów. Poniżej: zasada działania, praktyczny przelicznik doboru, tabela modeli i odpowiedzi na najczęstsze pytania.

Definicja, budowa i zasada działania wymiennika w sieci miejskiej

Wymiennik płytowy to zestaw cienkich, wyprofilowanych płyt ze stali nierdzewnej, zlutowanych w szczelny pakiet i tworzących dwa niezależne kanały. Woda sieciowa z ciepłowni przepływa przez jeden kanał, woda instalacji wewnętrznej – przez drugi, w układzie przeciwprądowym. Media nie mieszają się, a ciepło przechodzi przez ściankę płyty. Wytłoczenia na płytach wymuszają przepływ turbulentny, co zwiększa współczynnik przejmowania ciepła i pozwala uzyskać dużą moc z niewielkiej obudowy.

Dla użytkownika oznacza to trzy rzeczy: instalacja domowa pracuje na własnym, niższym ciśnieniu i własnym zładzie; parametry zasilania można niezależnie regulować; a ewentualna awaria po stronie sieci nie przenosi się bezpośrednio na grzejniki i podłogówkę. Konstrukcję rodziny urządzeń poznasz w kategorii płytowe wymienniki ciepła.

Jak działa wymiennik ciepła w bloku i w domu jednorodzinnym?

W bloku wymiennik znajduje się zwykle w węźle cieplnym: przyjmuje gorącą wodę sieciową, oddaje ciepło do obiegu CO budynku, a często także do przygotowania CWU. W domu jednorodzinnym podłączonym do sieci schemat jest identyczny, tylko moce są mniejsze – zamiast węzła kompaktowego wystarcza wymiennik o mocy kilkudziesięciu kW z armaturą odcinającą, termometrami i regulacją. Kluczowa różnica względem kotła polega na tym, że nie masz palnika ani komina – masz jedno urządzenie przekazujące ciepło i sterowanie temperaturą zasilania.

Jeżeli budynek nie jest podłączony do ciepłowni, analogiczne wymienniki służą do separacji obiegu kotła – zobacz wymienniki do kotłów gazowych oraz wymienniki do innych kotłów CO.

Dobór wymiennika do sieci miejskiej – praktyczny przelicznik

Najprostsza reguła stosowana przy wodzie sieciowej o wysokich parametrach: około 0,3 m² powierzchni wymiany na każde 10 kW mocy potrzebnej w instalacji wewnętrznej. Dla domu o zapotrzebowaniu 20 kW szukasz więc modelu o areale rzędu 0,6 m² (np. Ba-12-50 – 0,60 m²), dla 30 kW – około 0,9 m² (Ba-32-30 – 0,96 m²), dla 45–50 kW – powyżej 1,2 m². Przy niższych temperaturach zasilania z sieci przelicznik należy zwiększyć, bo mniejsza różnica temperatur wymaga większej powierzchni.

Drugi parametr to rozmiar przyłączy. Nie chodzi tylko o wygodę montażu: zbyt małe przyłącze przy dużym strumieniu powoduje wysokie opory i hałas. Dlatego w węzłach o mocy powyżej 60–80 kW stosuje się serię Ba-27 na 5/4" (DN32) zamiast wersji 1". Zestawienie według gwintów znajdziesz w kategorii wymienniki według rozmiaru przyłączy, a według areału płyt – w wymiennikach według powierzchni wymiany.

Jaki model do sieci miejskiej – zestawienie

Model NORDIC TEC	Liczba płyt	Przyłącza	Powierzchnia wymiany	Moc nominalna
Ba-12-50	50	3/4"	0,60 m²	15–45 kW
Ba-12-60	60	3/4"	0,72 m²	18–50 kW
Ba-23-40	40	3/4"	0,92 m²	20–45 kW
Ba-23-50	50	3/4"	1,15 m²	30–55 kW
Ba-16-32	32	1"	–	20–40 kW
Ba-16-50	50	1"	0,80 m²	32–55 kW
Ba-32-20	20	1"	–	20–45 kW
Ba-32-30	30	1"	0,96 m²	30–65 kW
Ba-32-40	40	1"	1,28 m²	40–85 kW

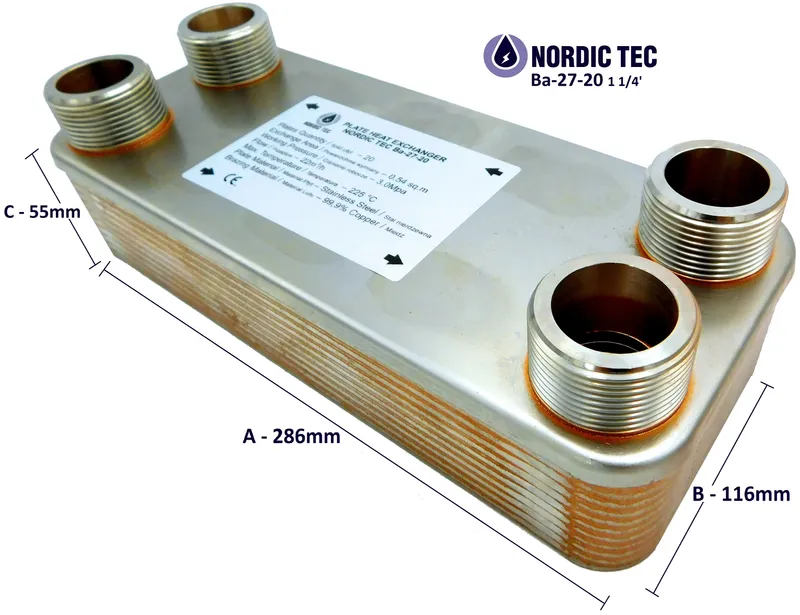

Ba-27-20	20	5/4" (DN32)	–	15–40 kW

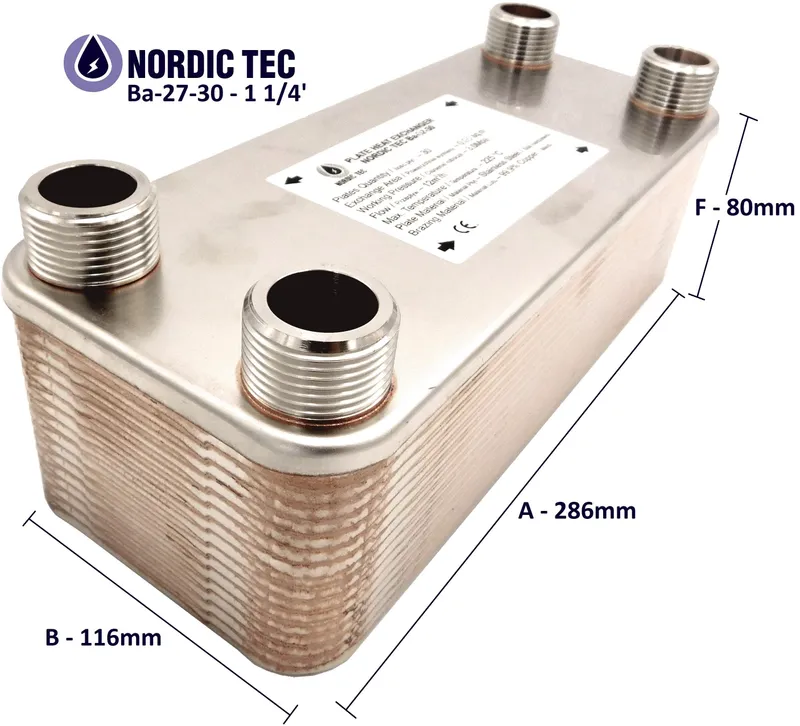

Ba-27-30	30	5/4" (DN32)	0,81 m²	30–65 kW
Ba-27-40	40	5/4" (DN32)	1,08 m²	40–85 kW

Modele serii Ba-27 dopuszczają wyższe ciśnienia robocze (np. Ba-27-30 do 30 bar), co jest istotne w węzłach zasilanych z sieci pracujących na podwyższonym ciśnieniu statycznym.

Wymiennik płytowy a inne rozwiązania w ogrzewaniu miejskim

W węzłach ciepłowniczych spotyka się wymienniki płytowe lutowane, płytowe skręcane (rozbieralne) oraz konstrukcje rurowe i płaszczowo-rurowe. Lutowane wygrywają w zakresie mocy typowym dla budynków mieszkalnych: mają najlepszy stosunek mocy do gabarytu, nie mają uszczelek do wymiany i nie wymagają rezerwy miejsca na rozkręcenie pakietu. Rozbieralne stosuje się tam, gdzie potrzebne jest mechaniczne czyszczenie płyt lub późniejsza rozbudowa pakietu. Rurowe są odporne na zanieczyszczenia mechaniczne, ale zajmują wielokrotnie więcej miejsca przy tej samej mocy.

Najprostszy wymiennik ciepła – konstrukcje jednostopniowe

Najprostszym rozwiązaniem jest jednostopniowy wymiennik płytowy lutowany: jedno urządzenie, cztery przyłącza gwintowane, brak części ruchomych i brak konieczności regulacji wewnętrznej. Taki układ sprawdza się, gdy sieć dostarcza stabilne parametry, a instalacja wewnętrzna ma jednorodny charakter. W układach, gdzie CWU i CO mają skrajnie różne wymagania, stosuje się dwa oddzielne wymienniki – każdy dobrany do swojego zadania – co zwykle wypada korzystniej niż jedno przewymiarowane urządzenie.

Wymiennik ciepła czy bufor – co lepiej sprawdzi się w bloku i w domu?

To nie są rozwiązania konkurencyjne, tylko odpowiedzi na dwa różne problemy. Wymiennik rozdziela obiegi i przekazuje moc w czasie rzeczywistym – jest niezbędny przy zasilaniu z sieci miejskiej. Bufor magazynuje energię i wygładza pracę źródła ciepła; ma sens, gdy źródło pracuje cyklicznie (kocioł na paliwo stałe, pompa ciepła) albo gdy chcesz korzystać z tańszej taryfy. W węźle miejskim bufor nie jest konieczny, bo ciepłownia dostarcza energię ciągle; przydaje się natomiast przy dużych, krótkotrwałych rozbiorach CWU.

Czy wymiennik z ciepłowni może pracować z podłogówką?

Tak, ale obieg płaszczyznowy potrzebuje ograniczenia temperatury zasilania. Wymiennik przekazuje ciepło z sieci do instalacji wewnętrznej, a temperaturę dla podłogówki ustala armatura mieszająca. Klasyczny układ to zawór termostatyczny trójdrożny lub gotowa grupa pompowa do podłogówki, a dalej rozprowadzenie pętli przez rozdzielacz ogrzewania podłogowego.

Rozdzielacze i armatura dla obiegów za wymiennikiem

• Zestawy rozdzielaczy do podłogówki – rozdzielacz z szafką, przepływomierzami i armaturą w jednym komplecie.
• Rozdzielacze hydrauliczne CO i sprzęgła – gdy za wymiennikiem pracuje kilka obiegów o różnych parametrach.

Alternatywne źródła ciepła a dobór wymiennika

Nie każdy budynek ma dostęp do sieci. Przy kotle węglowym lub na ekogroszek wymiennik dobiera się z większym zapasem, bo źródło pracuje cyklicznie i po wygaszeniu palnika oddaje jeszcze ciepło akumulowane w wodzie kotłowej – tu zawsze rozważ obieg grawitacyjny i zabezpieczenie przed przegrzaniem. Przy pompie ciepła obowiązuje odwrotna logika: niska różnica temperatur oznacza konieczność wyraźnie większej powierzchni wymiany, co opisujemy w kategorii wymienniki ciepła do pomp ciepła. Jeżeli w instalacji pojawia się czynnik chłodniczy, potrzebna jest konstrukcja gaz–ciecz z kategorii wymienniki do freonu i gazu.

Montaż i wyposażenie węzła

Wymiennik montujemy pionowo, z zachowaniem przeciwprądu – odwrócenie kierunku przepływu obniża moc. Na wszystkich czterech przyłączach warto zamontować armaturę odcinającą, aby serwis nie wymagał opróżniania instalacji, oraz filtr siatkowy na wejściu wody sieciowej. Izolacja korpusu ogranicza straty w pomieszczeniu technicznym i utrzymuje stabilną temperaturę zasilania.

• Zestawy montażowe do wymienników – uchwyty ścienne i śrubunki pod serię Ba.
• Zawory kulowe odcinające z termometrami – szybka diagnostyka różnicy temperatur.
• Izolacje wymienników ciepła – dopasowane otuliny do wielkości pakietu płyt.

Gdzie kupić wymiennik do ogrzewania miejskiego

W AquaVentis kupujesz wymienniki NORDIC TEC wraz z kompletem armatury, z wysyłką z magazynu w Polsce. Oferujemy bezpłatną pomoc w doborze: wystarczy podać moc grzewczą budynku, parametry zasilania z sieci, rodzaj odbiorników (grzejniki, podłogówka, CWU) i średnice rur, a wskażemy właściwy model oraz elementy uzupełniające węzeł. To szybsza droga niż samodzielne przeliczanie tabel – zwłaszcza gdy wymiennik ma obsługiwać jednocześnie CO i przygotowanie ciepłej wody.

FAQ – wymienniki ciepła do ogrzewania miejskiego

Jak dobrać wymiennik ciepła do sieci miejskiej?

Zacznij od mocy potrzebnej w instalacji wewnętrznej i przyjmij orientacyjnie 0,3 m² powierzchni wymiany na 10 kW przy wysokich parametrach wody sieciowej. Następnie sprawdź, czy zakres mocy nominalnej modelu obejmuje tę wartość i czy przyłącza odpowiadają średnicom rur. Dla 20 kW to zwykle Ba-12-50, dla 30–40 kW Ba-32-30 lub Ba-16-50, dla 60–85 kW seria Ba-27 na 5/4".

Jak działa wymiennik ciepła w bloku?

W węźle cieplnym budynku woda sieciowa z ciepłowni przepływa jednym kanałem wymiennika, a woda instalacji wewnętrznej drugim. Ciepło przechodzi przez płyty ze stali nierdzewnej bez mieszania mediów, więc instalacja domowa ma własne ciśnienie i własny zład. Regulacja temperatury zasilania odbywa się po stronie wewnętrznej – najczęściej armaturą mieszającą i pompą obiegową.

Co jest lepsze: bufor czy wymiennik ciepła?

Wymiennik jest konieczny, gdy trzeba rozdzielić obieg sieci miejskiej od instalacji budynku – bufor tego nie zrobi. Bufor magazynuje energię i wyrównuje pracę źródeł cyklicznych, takich jak kocioł na paliwo stałe czy pompa ciepła. W węźle miejskim zwykle wystarcza sam wymiennik, a zbiornik dodaje się tylko przy dużych szczytowych rozbiorach ciepłej wody.

Jaki jest najprostszy wymiennik ciepła?

Jednostopniowy płytowy wymiennik lutowany: pakiet płyt ze stali nierdzewnej, cztery przyłącza gwintowane, brak uszczelek i części ruchomych. Montaż ogranicza się do wpięcia w rury, dodania zaworów odcinających i izolacji. Taka konstrukcja jest bezobsługowa w codziennej eksploatacji, a serwis sprowadza się do okresowego płukania chemicznego przy twardej wodzie.

Czy wymiennik do sieci miejskiej wymaga izolacji i zaworów?

Formalnie urządzenie zadziała bez nich, ale praktyka jest inna. Izolacja ogranicza straty ciepła i stabilizuje temperaturę zasilania, a cztery zawory odcinające – najlepiej z termometrami – pozwalają odciąć wymiennik do przeglądu bez spuszczania wody z instalacji. Filtr siatkowy na wejściu chroni kanały płytowe przed zanieczyszczeniami mechanicznymi z sieci.

Czy jeden wymiennik obsłuży CO i ciepłą wodę użytkową?

Może, ale trzeba go dobrać na sumę obciążeń i uwzględnić, że przygotowanie CWU ma charakter szczytowy. W wielu instalacjach lepiej działa rozwiązanie z dwoma wymiennikami – jednym dla CO, drugim dla CWU – bo każdy pracuje w swoim optymalnym zakresie. Przy pojedynczym urządzeniu konieczna jest priorytetyzacja ciepłej wody w sterowaniu.
